Приборы предназначены для включения непосредственно или от наружных шунтов, или от первичных измерительных преобразователей.

Приборы могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Наличие двух встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем указывается при заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Приборы конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.

На плате индикации размещены 2 светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и ОУ, на котором индицируется измеренное значение сигнала в первичной цепи (при включении от шунта или первичного измерительного преобразователя) или входного сигнала (при непосредственном включении).

Кожух и лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется с помощью четырех фиксаторов.

По заказу потребителя приборы могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.

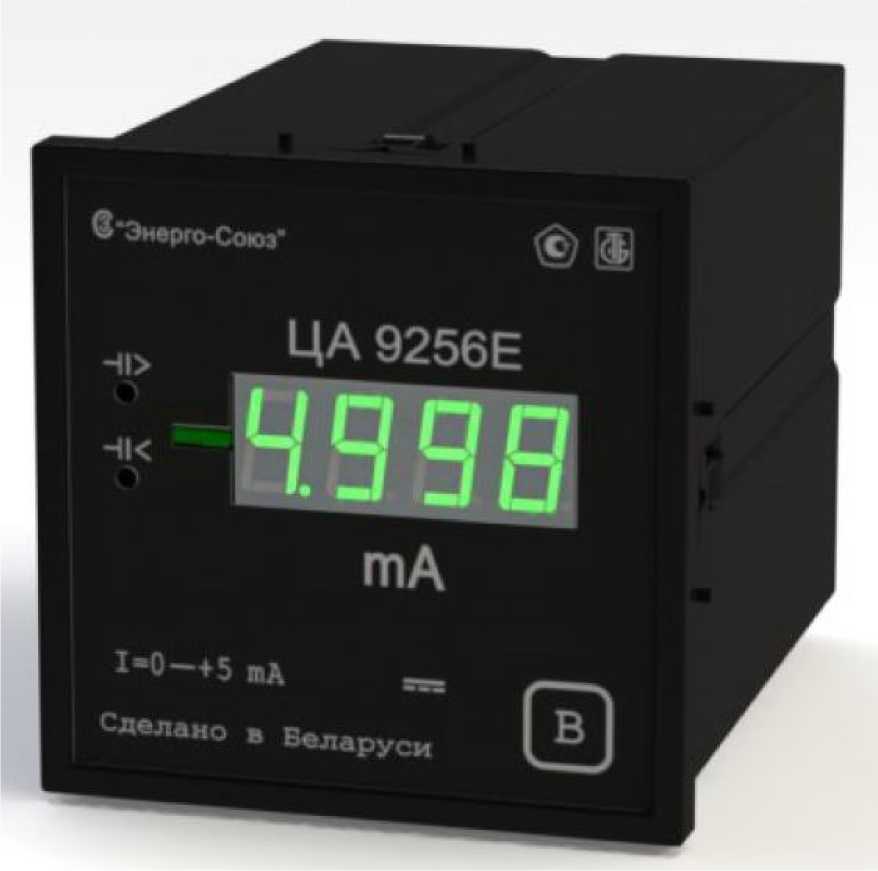

Внешний вид прибора приведен на рисунке 1.

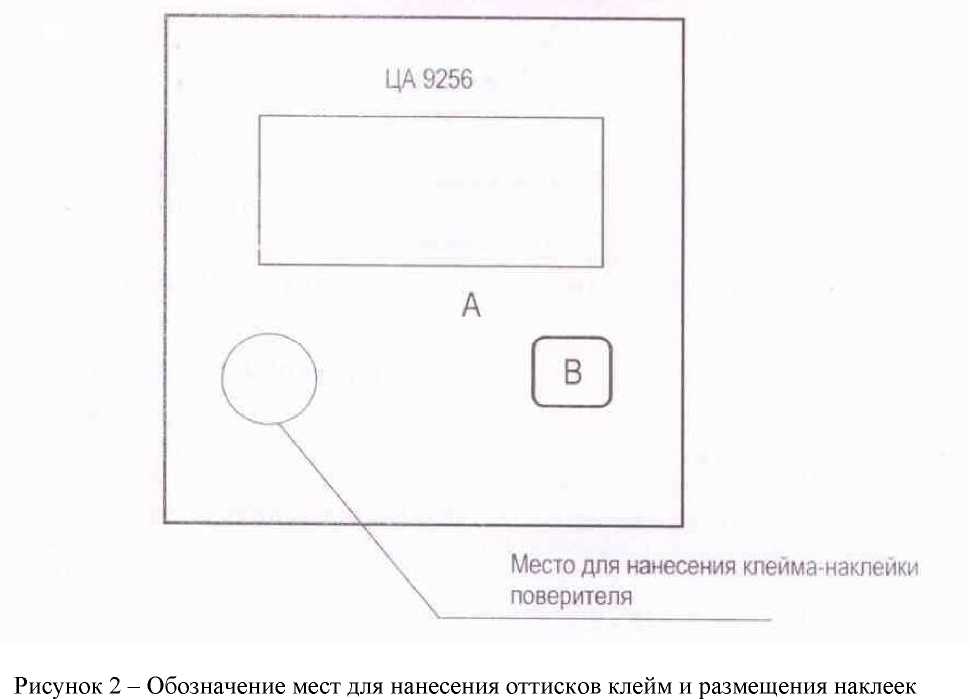

Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек приведены на рисунках 2 и 3.

Рисунок 1 - Фотография общего вида прибора ЦА 9256

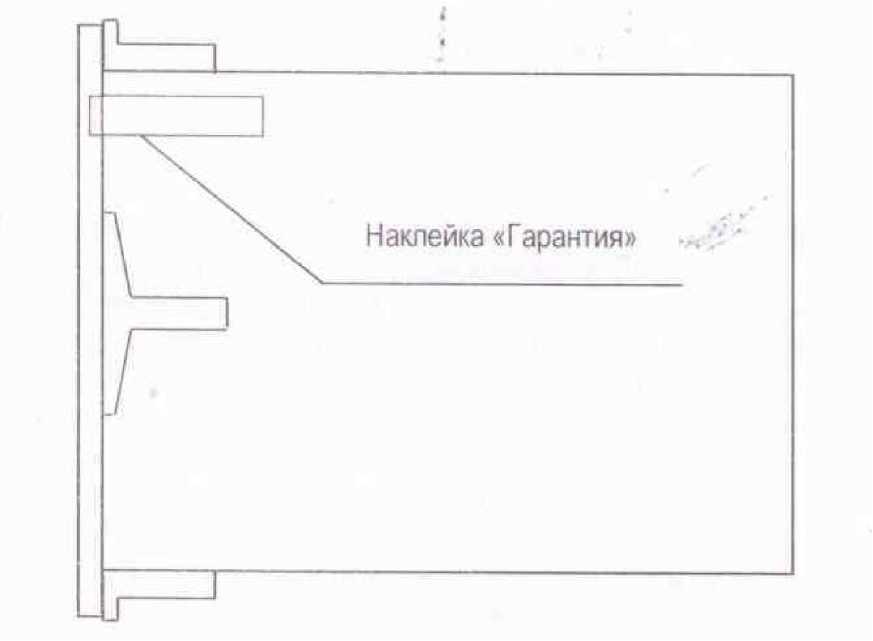

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Таблица 3

По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого входного сигнала, приведенными в таблице 2.

Верхний предел диапазона измерений преобразуемого входного сигнала в дальнейшем - номинальное значение входного сигнала.

Диапазон измерения преобразуемого входного сигнала и диапазон изменения выходного аналогового сигнала, указывается потребителем при заказе.

Класс точности приборов - 0,5.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ± 0,5 %.

При определении основной приведенной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.

При определении основной погрешности по ОУ, Анорм равно номинальному значению входного сигнала при непосредственном включении и большему (по модулю) из пределов измерения сигнала на входе шунта или первичного преобразователя.

При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц.

Таблица 2

Погрешность срабатывания и отпускания реле - не более удвоенного значения основной приведенной погрешности.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до любой температуры в пределах рабочих условий применения на каждые 10 °С, не превышают ± 0,25 %.

Пределы допускаемой дополнительной погрешности, вызванной изменением питания от номинального до минимального и максимального значений, не превышают ± 0,25 %.

Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, не превышают ± 0,25 %.

Питание приборов определяется потребителем при заказе и осуществляется по одному из следующих вариантов:

а) от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;

б) от источника напряжения переменного тока от 85 до 264 В (номинальное напряжение 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 264 В (номинальное напряжение 220 В);

в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение 24 В);

Вариант питания указывается потребителем при заказе.

Мощность, потребляемая приборами от цепи питания при номинальных значениях преобразуемых входных сигналов, В •А, не более            6,0;

Мощность, потребляемая приборами от измерительной цепи при номинальных значениях входных сигналов, В •А, не более                 0,05.

Рабочие условия применения: температура окружающего воздуха от минус 40 до плюс 50 °С, относительная влажность воздуха 80 % при 25 °С.

Габаритные размеры, мм, не более

а) исполнение Е                       98х98х138

б) исполнение Р                       120х120х138

Масса, кг, не более                             1,0

Средняя наработка на отказ, ч, не менее      32 000

Средний срок службы, лет, не менее          10.
