Номер по Госреестру СИ: 44058-18
44058-18 Преобразователи измерительные цифровые переменного тока
(ЦА9254)
Назначение средства измерений:
Преобразователи измерительные цифровые переменного тока ЦА 9254 (далее -преобразователи) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения с использованием порта RS-485. Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы тока.

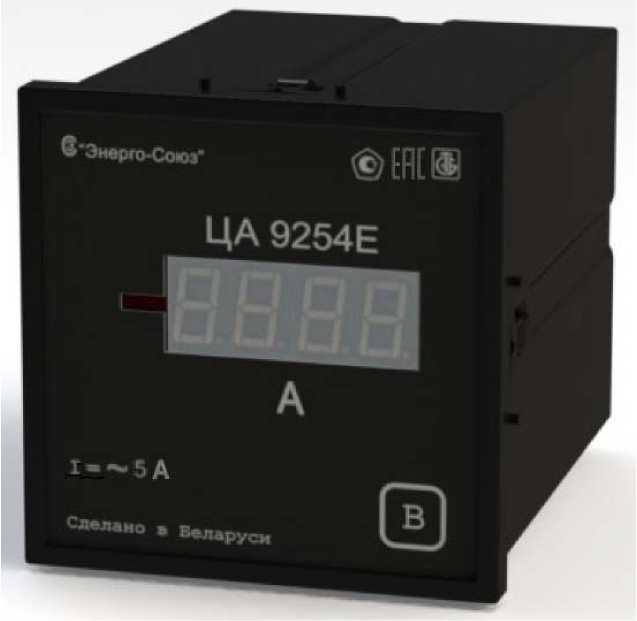

Внешний вид.
Преобразователи измерительные цифровые переменного тока
Рисунок № 1

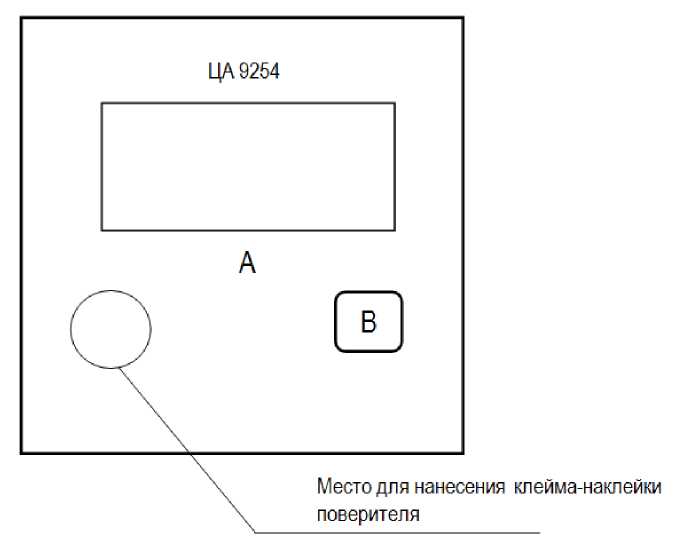

Внешний вид.
Преобразователи измерительные цифровые переменного тока
Рисунок № 2

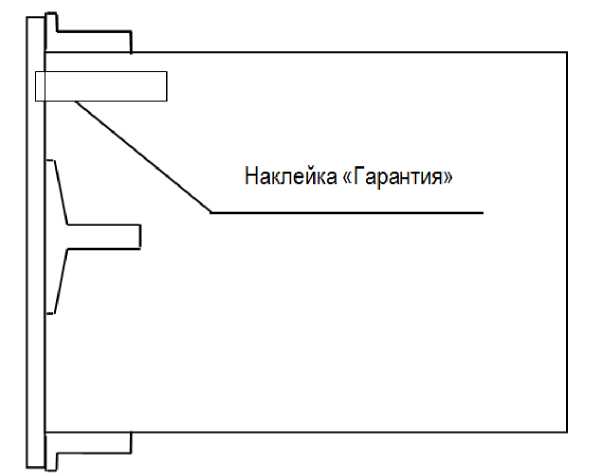

Внешний вид.
Преобразователи измерительные цифровые переменного тока
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 29.09.2021
Номер записи -
ID в реестре СИ - 395663
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1306 от 2018.06.28 Об утверждении типов средств измерений
№1754 от 2020.10.23 об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи измерительные цифровые переменного тока (ЦА9254)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
44058-18 Преобразователи измерительные цифровые переменного тока (ЦА9254) ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
68259-17 Приборы щитовые цифровые электроизмерительные (ЩП02, ЩП72, ЩП96, ЩП120) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24219-03 17.01.2019 |
Преобразователи измерительные частоты переменного тока, Е858ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24220-03 01.02.2008 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24220-08 01.07.2013 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24220-14 17.01.2019 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24221-03 01.02.2008 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24221-08 01.07.2013 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24221-14 17.01.2019 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24222-03 01.02.2008 |
Преобразователи измерительные переменного тока, Е 854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24222-08 01.07.2013 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24222-14 17.01.2019 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24223-03 30.10.2019 |
Преобразователи измерительные суммирующие постоянного тока, Е851ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год; с 2008 г. - 4 года | |
|
24255-03 01.02.2008 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24255-08 01.07.2013 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24255-14 17.01.2019 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24911-03 01.10.2013 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24911-14 17.01.2019 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24912-03 01.10.2013 |
Преобразователи измерительные постоянного тока, Е846ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24913-03 17.01.2019 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24914-03 29.01.2020 |
Преобразователи измерительные активной и реактивной мощности, Е849ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год; с 2008 г. - 4 года | |
|
29090-05 01.05.2010 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29090-10 01.08.2015 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
29090-16 27.12.2017 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
29090-17 30.05.2022 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
29091-05 01.05.2015 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ 9049 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29092-05 01.05.2015 |
Преобразователи измерительные цифровые переменного тока, ЦА 9054 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29093-05 01.05.2015 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ 9055 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29094-05 01.05.2015 |
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9057 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29095-05 01.08.2015 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е 9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
29095-16 30.04.2020 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
29096-05 01.05.2015 |
Преобразователи измерительные цифровые постоянного тока, ЦА 9056 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29097-05 01.05.2015 |
Преобразователи измерительные цифровые частоты переменного тока, ЦД 9058 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
30285-05 01.11.2010 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
30285-11 07.04.2016 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30285-16 26.11.2021 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
30286-05 01.11.2010 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
30286-11 07.04.2016 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30286-16 26.11.2021 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
31713-06 01.05.2016 |
Преобразователи измерительные цифровые переменного тока, Е 854ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31713-17 26.04.2021 |
Преобразователи измерительные цифровые переменного тока, Е 854ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
31714-06 01.05.2016 |
Преобразователи измерительные цифровые частоты переменного тока, Е 858ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31714-17 26.04.2021 |
Преобразователи измерительные цифровые частоты переменного тока, Е 858ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
31715-06 01.05.2016 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, Е 860ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31715-17 26.04.2021 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, Е 860ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
31716-06 01.05.2016 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, Е 859ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31716-17 26.04.2021 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, Е 859ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
31717-06 01.05.2016 |
Преобразователи измерительные цифровые напряжения переменного тока, Е 855ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31717-17 26.04.2021 |
Преобразователи измерительные цифровые напряжения переменного тока, Е 855ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
36906-08 01.02.2013 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, Е849ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
42509-09 10.11.2021 |
Установки поверочные, ЦУ 849 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
43794-10 01.04.2015 |
Преобразователи измерительные цифровые для термопреобразователей сопротивления, ЦР 9007 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
43988-10 01.04.2015 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
43988-13 10.09.2018 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
43989-10 01.04.2015 |
Преобразователи измерительные цифровые многофункциональные, ЦП9010 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
43989-15 25.11.2021 |
Преобразователи измерительные цифровые многофункциональные, ЦП9010 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
44057-10 01.04.2015 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44057-13 10.09.2018 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44058-10 01.04.2015 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44058-13 10.09.2018 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44143-10 10.11.2021 |
Преобразователи измерительные цифровые частоты переменного тока, ЦД9258 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44349-10 10.11.2021 |
Преобразователи измерительные цифровые постоянного тока, ЦА 9256 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44350-10 10.11.2021 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, ЦЛ 9259 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
44351-10 10.11.2021 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, ЦЛ 9260 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
44651-10 10.11.2021 |
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9257 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
43988-18 29.09.2021 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
44058-18 29.09.2021 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
44057-18 30.08.2021 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ 9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
24913-19 27.11.2019 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24911-19 31.05.2023 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24255-19 31.07.2023 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
24222-19 31.07.2023 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24221-19 31.07.2024 |
Преобразователи измерительные напряжения переменного тока, Е 855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24220-19 31.07.2023 |
Преобразователи измерительные напряжения постоянного тока, Е 857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24219-19 31.05.2023 |
Преобразователи измерительные частоты переменного тока, Е 858ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24914-20 30.07.2024 |
Преобразователи измерительные активной и реактивной мощности, Е849ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24913-20 30.07.2024 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
36906-20 01.03.2023 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, Е 849ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24223-20 30.07.2024 |
Преобразователи измерительные суммирующие постоянного тока, Е 851ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
29095-20 26.12.2024 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е 9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
86105-22 24.05.2026 |
Преобразователи измерительные, Е8 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
89756-23 28.04.2028 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е 9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Приборы щитовые цифровые электроизмерительные (ЩП02, ЩП72, ЩП96, ЩП120)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы щитовые цифровые электроизмерительные (ЩП02, ЩП72, ЩП96, ЩП120)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым переменного тока ЦА 9254ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 300521831.054-2009 Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255
Поверка
Поверкаосуществляется по документу МРБ МП.1974-2009 «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Методика поверки», утвержденному РУП «Витебский ЦСМО» 01.12.2009 г.
Основные средства поверки:
мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
установка для поверки счетчиков электрической энергии К68001 (регистрационный номер в Федеральном информационном фонде 10075-85);
вольтметр В7-65 (регистрационный номер в Федеральном информационном фонде 20250-06);
вольтметр Д5055 (регистрационный номер в Федеральном информационном фонде 5922-77); амперметр Д5054 (регистрационный номер в Федеральном информационном фонде 5921-77);
магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 номиналом 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде поверительного клейма-наклейки на лицевую поверхность преобразователя и в виде печати в паспорт или в свидетельство о поверке преобразователя.
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз»), Республика БеларусьАдрес: Республика Беларусь, 210601, г. Витебск, ул. С. Панковой, д.3
Телефон: 10 375 (212) 67-72-30
Е-mail: energo@vitebsk.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: 8 (495) 437-55-77 Факс: 8 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.
Преобразователи конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле. На лицевой панели расположено отсчетное устройство.
Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется с помощью двух скоб, поставляемых вместе с преобразователем.
Преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается при заказе. Также по заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимися габаритными размерами.
Общий вид преобразователей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений и гарантийной наклейки на преобразователи приведены на рисунках 2 и 3.
Рисунок 1 - Общий вид преобразователя
Рисунок 2 - Схема пломбировки от несанкционированного доступа с местом нанесения знака поверки средств измерений на лицевой панели преобразователя
Рисунок 3 - Место нанесения гарантийной наклейки на боковой панели преобразователя
Программное обеспечение отсутствует.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователи измерительные цифровые переменного тока ЦА 9254 (модификация по заказу) |
УИМЯ.411600.053 |
1 |
|
Паспорт |
УИМЯ.411600.053 ПС |
1 |
|
Руководство по эксплуатации |
УИМЯ.411600.054 РЭ |
1* |
|
Методика поверки |
МРБ МП.1974-2009 |
1* |
|
CD-диск с демонстрационным программным обеспечением |
1 | |
|
Коробка упаковочная |
- |
1 |
|
* - руководство по эксплуатации и методика поверки поставляются по 1 экз. на 3 преобразователя | ||
Метрологичекие характеристики приведены в таблицах 1-3.
Таблица 1 - Диапазон изменения преобразуемого входного сигнала
|
Тип |
Диапазон измерения преобразуемого входного сигнала, А |
Номинальное значение преобразуемого входного сигнала !н, А |
Частота, Гц |
|
ЦА 9254 |
от 0 до 0,5 |
0,5 | |
|
от 0 до 1,0 |
1,0 |
от 45 до 55 | |
|
от 0 до 2,5 |
2,5 | ||
|
от 0 до 5,0 |
5,0 |
Таблица 2 - Диапазон изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки для преобразователей, имеющих аналоговый выход
|
Диапазон изменения выходного сигнала, мА |
Диапазон сопротивления нагрузки, кОм |
|
от 0 до 5,0 |
от 0 до 3,0 |
|
от 4,0 до 20,0 |
от 0 до 0,5 |
Таблица 3 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.401-80 |
0,5 |
|
Пределы допускаемой основной приведенной погрешности от нормирующего значения Анор, % |
± 0,5 |
|
Основная погрешность определяемая по выходу RS-485 Анорм, ед. |
5000 |
Продолжение таблицы 3________________________________________________________
Примечание:
При определении основной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.
При непосредственном включении Анорм по отсчетному устройству равно номинальному значению преобразуемого входного сигнала 1н, указанному в таблице 1.
При включении через измерительные трансформаторы Анорм по отсчетному устройству определяется как произведение номинального значения преобразуемого входного сигнала 1н и коэффициента Кт , равного отношению номинального значения первичного тока измерительного трансформатора к номинальному значению вторичного тока измерительного трансформатора.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая температура окружающего воздуха, °С |
от -10 до +50 |
|
Относительная влажность окружающего воздуха при температуре +25 °С, %, не более |
80 |
|
Напряжение питающей сети, В: - от источника напряжения переменного тока частотой 50 Гц; |
от 198 до 242 |
|
- от источника напряжения переменного тока (номинальное значение 220 В) частотой 50 Гц; |
от 85 до 264 |
|
-от источника напряжения постоянного тока (номинальное значение 220 В); |
от 120 до 370 |
|
- от источника напряжения постоянного тока (номинальное значение 24 В) |
от 18 до 36 |
|
Мощность, потребляемая от измерительной цепи | |
|
при номинальных значениях входных сигналов, 1ТА, не более |
0,5 |
|
Мощность, потребляемая от цепи питания при номинальных значениях входных сигналов, В^А, не более |
6,0 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: | |
|
- для исполнения Е; |
98х98х138 |
|
- для исполнения Р |
120x120x138 |
|
Масса, кг, не более |
1,0 |
|
Средняя наработка на отказ, ч, не менее |
32000 |
|
Средний срок службы, лет, не менее |
10 |
