Номер по Госреестру СИ: 43988-18
43988-18 Преобразователи измерительные цифровые напряжения переменного тока
(ЦВ9255)
Назначение средства измерений:
Преобразователи измерительные цифровые напряжения переменного тока ЦВ 9255 (далее -преобразователи) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве с учетом коэффициента трансформации первичных цепей и передачи результатов измерения с использованием порта RS-485. Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы напряжения.

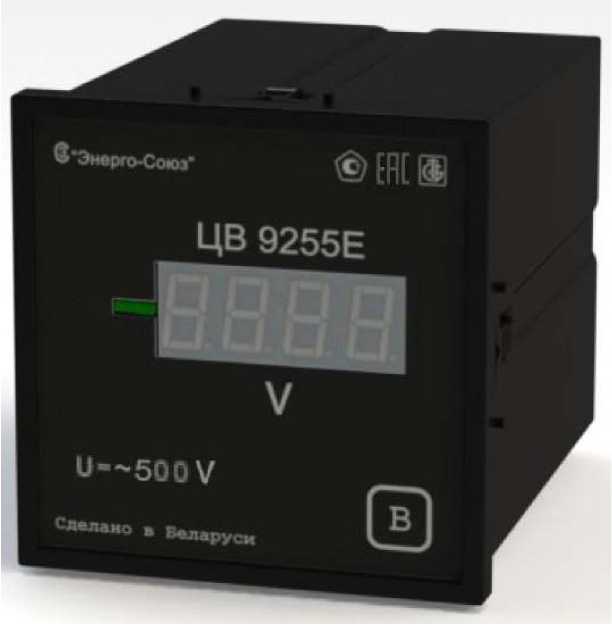

Внешний вид.
Преобразователи измерительные цифровые напряжения переменного тока
Рисунок № 1

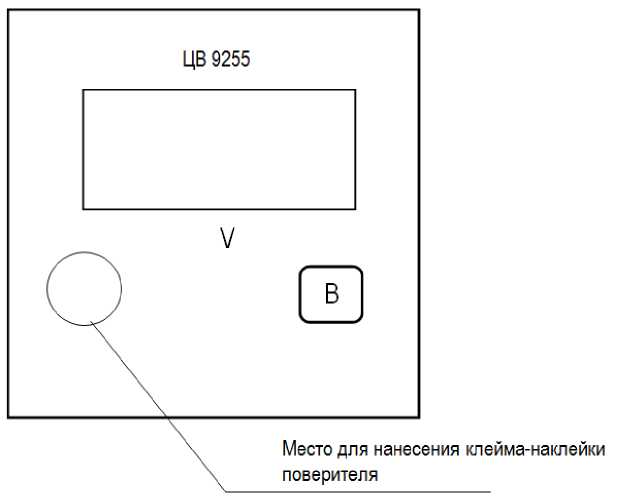

Внешний вид.
Преобразователи измерительные цифровые напряжения переменного тока
Рисунок № 2

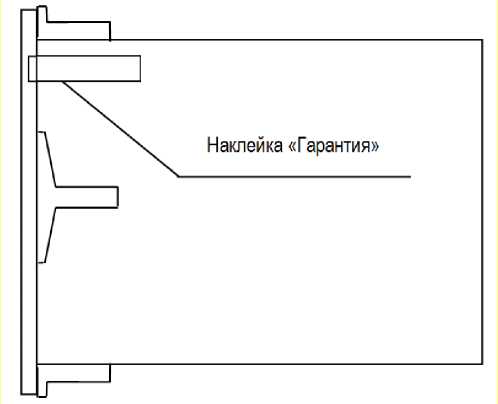

Внешний вид.
Преобразователи измерительные цифровые напряжения переменного тока
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 29.09.2021
Номер записи -
ID в реестре СИ - 395662
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦВ9255Р, ЦВ9255,
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1306 от 2018.06.28 Об утверждении типов средств измерений
№1867 от 2020.11.20 об утверждении типа средств измерений (признание)
Наличие аналогов СИ: Преобразователи измерительные цифровые напряжения переменного тока (ЦВ9255)
