Сведения о средстве измерений: 24222-19 Преобразователи измерительные переменного тока

Номер по Госреестру СИ: 24222-19
24222-19 Преобразователи измерительные переменного тока
(Е854ЭС)

Назначение средства измерений:
Преобразователи измерительные переменного тока Е 854ЭС (далее по тексту - ИП) предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока. ИП могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

сертификация программного обеспечения

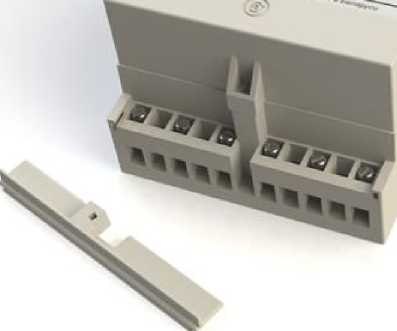

Внешний вид. Преобразователи измерительные переменного тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 1

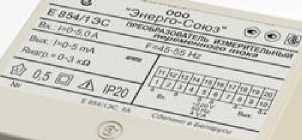

Внешний вид. Преобразователи измерительные переменного тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 2

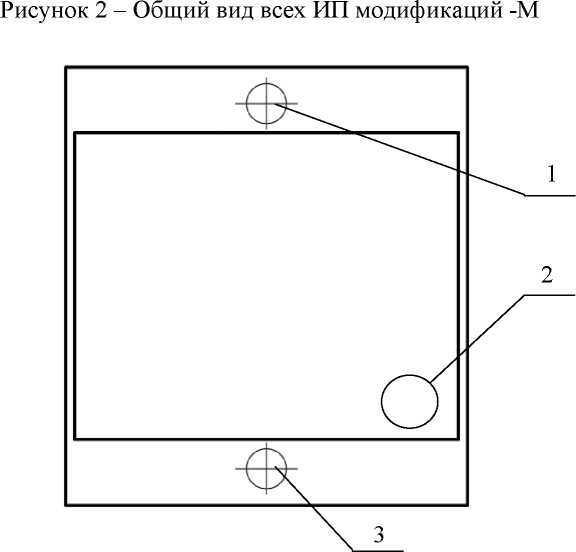

Внешний вид. Преобразователи измерительные переменного тока, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 3
Внешний вид. Преобразователи измерительные переменного тока, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 4
Внешний вид. Преобразователи измерительные переменного тока, http://oei-analitika.ru рисунок № 5
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 5
Внешний вид. Преобразователи измерительные переменного тока, http://oei-analitika.ru рисунок № 6
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 6

Общие сведения

Дата публикации - 02.08.2019
Срок свидетельства - 31.07.2023
Номер записи - 172027
ID в реестре СИ - 667105
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. Е854/2ЭС,

Производитель

Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Преобразователи измерительные переменного тока (Е854ЭС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
24222-19 Преобразователи измерительные переменного тока (Е854ЭС)
ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск)
68159-17 Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ ( )
Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары)
24222-19 Преобразователи измерительные переменного тока (Е854ЭС)
ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск)
70318-18 Преобразователи измерительные трехканальные (Е3854ЭЛ)
ОАО "Электроприбор" (РОССИЯ г.Чебоксары)
