В основе работы ИП используется принцип преобразования переменного тока в электрический сигнал постоянного тока.

Выходной сигнал прямопропорционален среднеквадратичному значению входного сигнала.

Преобразователь выполнен в корпусе из ударопрочного полистирола. Силовой трансформатор крепится к основанию корпуса. Над трансформатором к корпусу крепится печатная плата, на которой расположены элементы электрической схемы.

ИП выпускаются в модификациях, приведенных в таблице 1, отличающихся конструктивным исполнением, диапазонами изменения выходного сигнала и количеством каналов.

ИП выпускаются в корпусах, предназначенных для навесного монтажа на щитах и панелях и для установки на шину DIN-35.

ИП предназначены для включения непосредственно или через измерительные трансформаторы тока.

Общий вид Е 854ЭС приведен на рисунке 1.

ИП могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

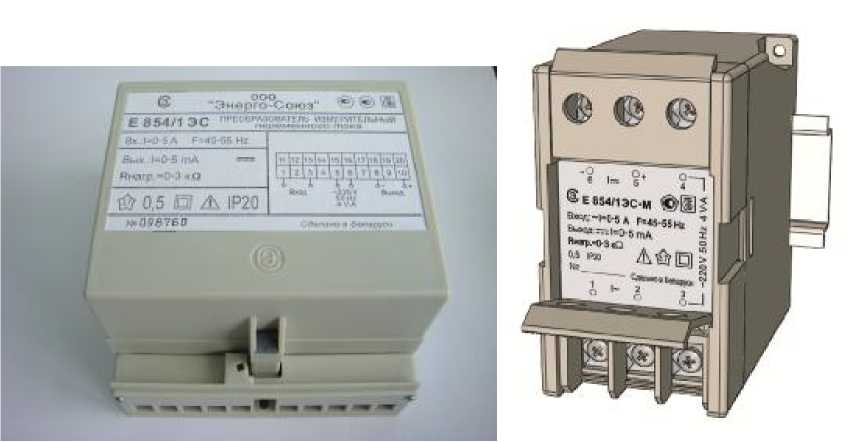

Рисунок 1 - Общий вид Е 854ЭС

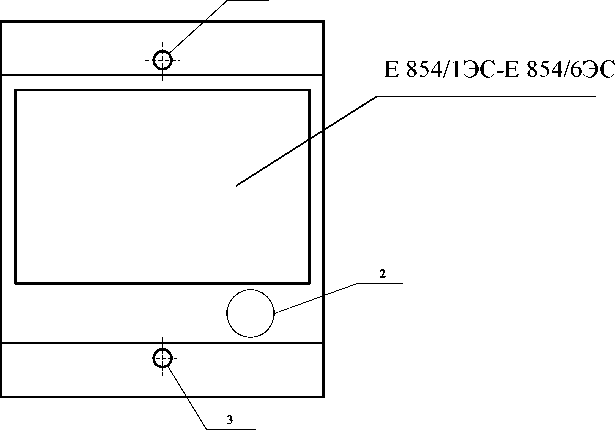

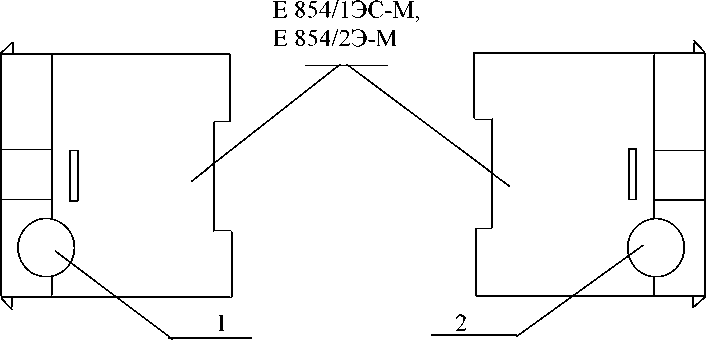

Схема защиты от несанкционированного доступа представлена на рисунке 2.

1

• 1 - Место для нанесения оттиска клейма поверителя

• 2 - Место для нанесения клейма-наклейки поверителя

• 3 - Место для нанесения оттиска клейма ОТК



• 1 - Место для нанесения клейма-наклейки ОТК

• 2 - Место для нанесения клейма-наклейки поверителя

Рисунок 2 - Схема защиты от несанкционированного доступа

Комплект поставки ИП приведен в таблице 2

Таблица 2

Диапазон измерения входных сигналов, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки, количество каналов и диапазон изменения частоты входного сигнала в зависимости от модификации ИП указаны в таблице 1

Таблица 1

Пределы допускаемой основной приведенной погрешности                  ±0,5 %

Мощность, потребляемая от цепи входного сигнала, по каждому каналу, не более: 0,5 В

Мощность, потребляемая от цепи питания, не более:  4,0 А для одноканальных ИП;

5,0 В^ А для двухканальных ИП; 6,0 В^А для трехканальных ИП.

Габаритные размеры не превышают:

• - 125x110x80 мм для ИП Е 854/1ЭС, Е 854/2ЭС;

• - 81x72x44 мм для ИП Е 854/1ЭС-М, Е 854/2ЭС-М;

• - 125x110x132 мм для многоканальных ИП.

Масса ИП Е 854/1ЭС-М, Е 854/2ЭС-М не более 0,35 кг, ИП Е 854/1ЭС, Е 854/2ЭС и двухканальных не более 0,8 кг, трехканальных ИП не более 1,2 кг.

Средняя наработка на отказ                                            33 000 ч

Среднее время восстановления работоспособного состояния                   2 ч

Средний срок службы                                                 12 лет

Рабочие условия применения:

температура окружающего воздуха                    от минус 30 до плюс 60 °С

относительная влажность воздуха                                95 % при 35 °С
