Номер по Госреестру СИ: 44058-13
44058-13 Преобразователи измерительные цифровые переменного тока
(ЦА9254)
Назначение средства измерений:
Преобразователи измерительные цифровые переменного тока ЦА 9254 (далее -приборы) предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерений на отсчетном устройстве (ОУ) с учетом коэффициента трансформации первичных цепей и передачи результатов измерений с использованием порта RS-485.

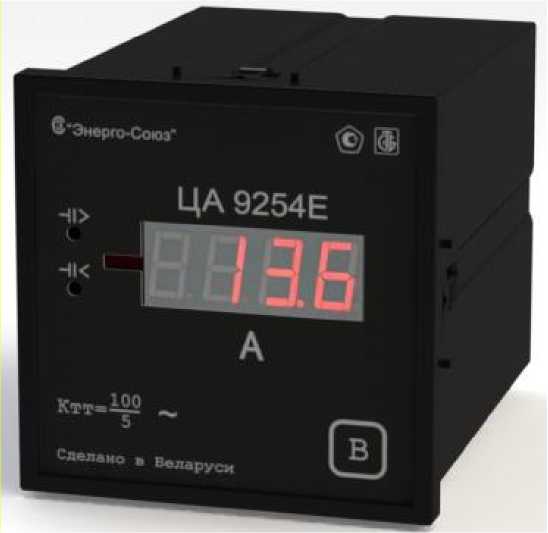

Внешний вид.
Преобразователи измерительные цифровые переменного тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.09.2018
Номер записи - 132459
ID в реестре СИ - 354859
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ЦА9254Р, ЦА9254Е, ЦА 9255Е, ЦА 9254Р, ЦА 9254Е,
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 83
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 13
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1306 от 2018.06.28 Об утверждении типов средств измерений
№1754 от 2020.10.23 об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи измерительные цифровые переменного тока (ЦА9254)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "Энерго-Союз"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
24219-03 17.01.2019 |
Преобразователи измерительные частоты переменного тока, Е858ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
24220-03 01.02.2008 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
24220-08 01.07.2013 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24220-14 17.01.2019 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24221-03 01.02.2008 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
24221-08 01.07.2013 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24221-14 17.01.2019 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24222-03 01.02.2008 |
Преобразователи измерительные переменного тока, Е 854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
24222-08 01.07.2013 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24222-14 17.01.2019 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24223-03 30.10.2019 |
Преобразователи измерительные суммирующие постоянного тока, Е851ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год; с 2008 г. - 4 года | |
24255-03 01.02.2008 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
24255-08 01.07.2013 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24255-14 17.01.2019 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24911-03 01.10.2013 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
24911-14 17.01.2019 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24912-03 01.10.2013 |
Преобразователи измерительные постоянного тока, Е846ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
24913-03 17.01.2019 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
24914-03 29.01.2020 |
Преобразователи измерительные активной и реактивной мощности, Е849ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год; с 2008 г. - 4 года | |
29090-05 01.05.2010 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
29090-10 01.08.2015 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
29090-16 27.12.2017 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
29090-17 30.05.2022 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
29091-05 01.05.2015 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ 9049 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
29092-05 01.05.2015 |
Преобразователи измерительные цифровые переменного тока, ЦА 9054 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
29093-05 01.05.2015 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ 9055 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
29094-05 01.05.2015 |
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9057 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
29095-05 01.08.2015 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е 9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
29095-16 30.04.2020 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
29096-05 01.05.2015 |
Преобразователи измерительные цифровые постоянного тока, ЦА 9056 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
29097-05 01.05.2015 |
Преобразователи измерительные цифровые частоты переменного тока, ЦД 9058 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
30285-05 01.11.2010 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
30285-11 07.04.2016 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
30285-16 26.11.2021 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
30286-05 01.11.2010 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
30286-11 07.04.2016 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
30286-16 26.11.2021 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
31713-06 01.05.2016 |
Преобразователи измерительные цифровые переменного тока, Е 854ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
31713-17 26.04.2021 |
Преобразователи измерительные цифровые переменного тока, Е 854ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
31714-06 01.05.2016 |
Преобразователи измерительные цифровые частоты переменного тока, Е 858ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
31714-17 26.04.2021 |
Преобразователи измерительные цифровые частоты переменного тока, Е 858ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
31715-06 01.05.2016 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, Е 860ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
31715-17 26.04.2021 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, Е 860ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
31716-06 01.05.2016 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, Е 859ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
31716-17 26.04.2021 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, Е 859ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
31717-06 01.05.2016 |
Преобразователи измерительные цифровые напряжения переменного тока, Е 855ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
31717-17 26.04.2021 |
Преобразователи измерительные цифровые напряжения переменного тока, Е 855ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
36906-08 01.02.2013 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, Е849ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
42509-09 10.11.2021 |
Установки поверочные, ЦУ 849 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
43794-10 01.04.2015 |
Преобразователи измерительные цифровые для термопреобразователей сопротивления, ЦР 9007 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
43988-10 01.04.2015 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
43988-13 10.09.2018 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
43989-10 01.04.2015 |
Преобразователи измерительные цифровые многофункциональные, ЦП9010 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
43989-15 25.11.2021 |
Преобразователи измерительные цифровые многофункциональные, ЦП9010 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
44057-10 01.04.2015 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
44057-13 10.09.2018 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
44058-10 01.04.2015 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
44058-13 10.09.2018 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
44143-10 10.11.2021 |
Преобразователи измерительные цифровые частоты переменного тока, ЦД9258 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
44349-10 10.11.2021 |
Преобразователи измерительные цифровые постоянного тока, ЦА 9256 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
44350-10 10.11.2021 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, ЦЛ 9259 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
44351-10 10.11.2021 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, ЦЛ 9260 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
44651-10 10.11.2021 |
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9257 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
43988-18 29.09.2021 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
44058-18 29.09.2021 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
44057-18 30.08.2021 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ 9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
24913-19 27.11.2019 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
24911-19 31.05.2023 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24255-19 31.07.2023 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
24222-19 31.07.2023 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24221-19 31.07.2023 |
Преобразователи измерительные напряжения переменного тока, Е 855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24220-19 31.07.2023 |
Преобразователи измерительные напряжения постоянного тока, Е 857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24219-19 31.05.2023 |
Преобразователи измерительные частоты переменного тока, Е 858ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24914-20 30.07.2024 |
Преобразователи измерительные активной и реактивной мощности, Е849ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24913-20 30.07.2024 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
36906-20 01.03.2023 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, Е 849ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
24223-20 30.07.2024 |
Преобразователи измерительные суммирующие постоянного тока, Е 851ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
29095-20 26.12.2024 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е 9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
86105-22 24.05.2026 |
Преобразователи измерительные, Е8 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
89756-23 28.04.2028 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е 9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Преобразователи измерительные цифровые переменного тока (ЦА9254)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 9 | 0 | 0 | 0 | 9 | 0 | 0 | |||
ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ" (RA.RU.311487) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 34 | 14 | 0 | 18 | 0 | 14 | 0 | 14 | ||
АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Преобразователи измерительные цифровые переменного тока (ЦА9254)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
2041 | 2041 |
Программное обеспечение
Программное обеспечение (ПО) преобразователей включает в себя:
- внутреннее ПО,
- демонстрационное ПО отображения основных параметров преобразователя.; Внутреннее программное обеспечение, которое является метрологически
значимым, не может быть изменено без вскрытия прибора. Для него не предусмотрена возможность просмотра номера версии. Уровень защиты от непреднамеренных и преднамеренных изменений - «А» по МИ3286-2010.
Внешнее ПО, поставляемое в комплекте, является демонстрационным и предназначено для проверки заказчиком работоспособности прибора. Оно не имеет защиты паролем или иным способом. Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений - «В» по МИ3286-2010
Метрологические характеристики преобразователей определены с использованием внутреннего ПО.
Идентификационные данные внешнего программного обеспечения приведены в таблице 1.
Таблица 1. Идентификационные данные внешнего программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
Демонстрационное ПО |
DemoExp.exe |
Не ниже 24.05.2010 |
Номер версии |
Не используется |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом на лицевую панель преобразователя, а также типографским способом на титульный лист руководства по эксплуатации и паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Руководство по эксплуатации» УИМЯ.411600.054 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным цифровым переменного тока ЦА 9254ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ BY 300521831.054-2009 Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.1974-2009 «Преобразователи измерительные цифровые переменного тока ЦА 9254 и напряжения переменного тока ЦВ 9255. Методика поверки», утвержденному РУП «Витебский ЦСМС» 01.12.2009 г.
Перечень основного поверочного оборудования:
- установка для поверки счетчиков электрической энергии К 68001; напряжение 0-380 В , ток 0-10 А;
- вольтметр В7-65, диапазон измерения напряжения от 0 до 300 В ; пределы основной погрешности ± 0,03 %;
- амперметр Д5054, диапазон измерения напряжения от 0 до 5 А, кл . т. 0,1;
-
- катушка электрического сопротивления Р331, Rhom=100 Ом, кл. т. 0,01;
-
- магазин сопротивления Р33, величина сопротивления от 0,1 до 99999,9 Ом; кл. т. 0,2.
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский научно-исследовательский институт Метрологической службы»
(ФГУП «ВНИИМС»),
аттестат аккредитации № 30004-13.
Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25, факс (495) 437-56-66, (495)430-57-25,
e-mail: office@vniims.ru
Приборы предназначены для включения непосредственно или через измерительные трансформаторы тока.
Приборы не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах.
Приборы могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается в заказе.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.
Приборы состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле.
На лицевой панели расположено отсчетное устройство ОУ.
Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.
Крепление на щите осуществляется при помощи двух скоб, поставляемых вместе с прибором.
По заказу потребителя приборы могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающихся габаритными размерами.
Приборы обеспечивают программируемый выбор индицируемого на ОУ значения тока, соответствующего номинальному значению входного сигнала для приборов с непосредственным включением или номинальному значению первичного тока измерительного трансформатора для приборов с включением через измерительный трансформатор.
Рисунок 1 Фото общего вида преобразователя измерительного цифрового переменного тока ЦА 9254
По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого сигнала, приведенными в таблице 2.
Таблица 2 - Диапазоны изменения преобразуемого входного сигнала приборов
Тип преобразователя |
Диапазон измерения преобразуемого сигнала, А |
Номинальное значение преобразуемого сигнала 1н, А |
Частота, Гц |
ЦА 9254 |
0-0,5 |
0,5 |
45-55 |
0-1,0 |
1,0 | ||
0-2,5 |
2,5 | ||
0-5,0 |
5,0 |
Диапазон изменения преобразуемого входного сигнала указывается потребителем при заказе.
Таблица 3 - Диапазоны изменения выходного сигнала, диапазоны изменения сопротивления нагрузки для приборов, имеющих аналоговый выход
Диапазон изменения выходного сигнала, мА |
Диапазон сопротивления нагрузки, кОм |
0 - 5,0 |
от 0 до 3,0 |
4,0 - 20,0 |
от 0 до 0,5 |
Диапазон изменения выходного сигнала указывается потребителем при заказе.
Класс точности приборов - 0,5.
Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ±0,5%.
При определении основной приведенной погрешности по аналоговому выходу Анорм соответствует верхнему пределу диапазона изменения выходного аналогового сигнала.
При непосредственном включении Анорм по ОУ равно номинальному значению преобразуемого входного сигнала 1н, указанному в таблице 2.
При включении через измерительные трансформаторы Анорм по ОУ определяется как произведение номинального значения преобразуемого входного сигнала 1н и коэффициента KTI, равного отношению номинального значения первичного тока измерительного трансформатора к номинальному значению вторичного тока измерительного трансформатора.
При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц. Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до любой температуры в пределах рабочих условий применения на каждые 10 °С, не превышают ±0,25%.
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального до минимального и максимального значений, не превышают ±0,25%.
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, не превышают ±0,25%.
Приборы в течении 2 часов выдерживают перегрузку входным током, равным 120 % от номинального значения.
Питание приборов определяется потребителем при заказе и осуществляется по одному из следующих вариантов:
а) от источника напряжения переменного тока 220В ± 10 % частотой 50 Гц;
б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение напряжения 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 264 В (номинальное значение напряжения 220 В);
в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение напряжения 24 В);
г) от измерительной цепи напряжением от 75 до 125 В (номинальное значение напряжения 100 В).
Мощность, потребляемая приборами от цепи питания при номинальных значениях преобразуемых входных сигналов, А, не более 6.
Мощность, потребляемая приборами от измерительной цепи при номинальных значениях входных сигналов, В • А, не более 0,5.
Рабочие условия применения:
от минус 40 до плюс 50 °С; до 80 % при 25 °С;
от 84 до 106,7 кПа.
96х110х137;
120х120х180.
1,0.
32 000.
10.
-
- температура окружающей среды
-
- относительная влажность
-
- атмосферное давление
Габаритные размеры, мм, не более:
а) исполнение Е
б) исполнение Р
Масса, кг, не более
Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
