Наименование

Обозначение

Количество

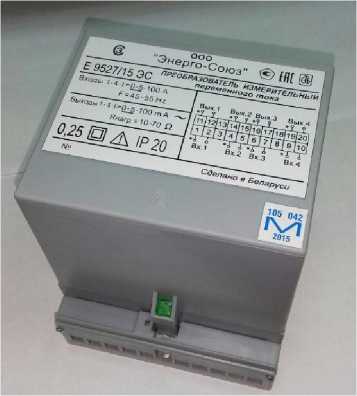

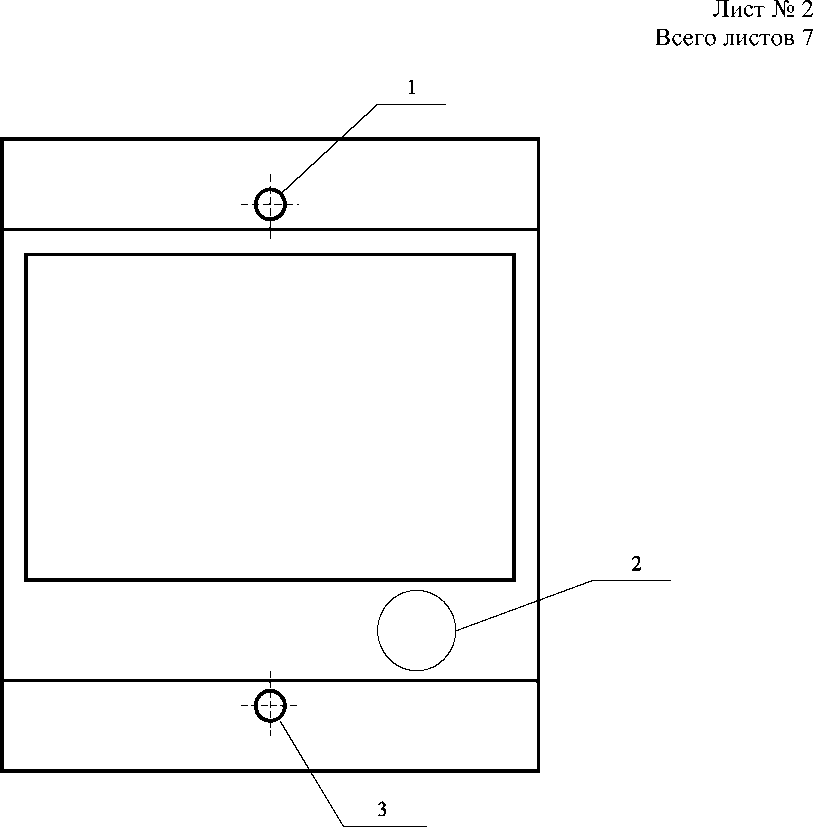

Преобразователь измерительный (модификация по заказу потребителя)

(модификация по заказу потребителя)

1 шт .

Коробка упаковочная

СКЮИ.743832.001

1 шт.

Паспорт

УИМЯ.411600.019 ПС (УИМЯ.411600.019-01 ПС)

1 экз.

Руководство по эксплуатации

УИМЯ.411600.019 РЭ

1 экз.

Методика поверки

МП.ВТ.066-2003

1 экз.

Тип, модификация

Диапазон измерений входного сигнала

Номинальное значение входного сигнала

Диапазон изменения выходного сигнала, мА

Нормирующее значение (1_норм) выходного сигнала, мА

Сопротивление нагрузки, Ом

Рабочий

режим

Режим

перегрузки

Рабочий

режим

Режим

перегрузки

Рабочий

режим

Режим перегрузки

Е 9527/1ЭС

от 0 до 1 А

-

1 А

От 0 до 5,0

-

5

-

300 ± 30

Е 9527/2ЭС

от 0 до 5 А

5 А

Е 9527/3ЭС

от 0 до 100 В

от 100 до 130 В

100 В

От 5,0 до 6,5

6,5

300 ± Х1

Е 9527/4ЭС

-

от 0 до 20 А

1А

-

От 0 до 5,0

-

5

300 ± 30

Е 9527/5ЭС

от 0 до 40 А

Е 9527/6ЭС

от 0 до 50 А

Е 9527/7ЭС

от 0 до 100 А

5 А

Е 9527/12ЭС

от 0 до 10 А

-

10 А

От 0 до 5,0

-

5

-

Е 9527/13ЭС

от 0 до 100 В

от 100 до 130 В

100 В

От 5,0 до 6,5

6,5

800 ± Х2

Е 9527/14ЭС

от 0 до 1 А

от 1 до 20 А

1 А

От 5,0 до

100,0

100

От 10 до 70

Е 9527/15ЭС

от 0 до 5 А

от 5 до 100 А

5 А

Е 9527/16ЭС

от 0 до 1 А

-

1 А

-

-

300 ± 30

Е 9527/17ЭС

от 0 до 5 А

5 А

Е 9527/18ЭС

от 0 до 1 А

от 1 до 20 А

1 А

От 5,0 до

100,0

100

Е 9527/19ЭС

от 0 до 5 А

от 5 до 100 А

5 А

Е 9527/20ЭС

от 0 до 1 А

-

1 А

-

-

1000 ± Х3

Е 9527/21ЭС

от 0 до 5 А

5 А

Е 9527/22ЭС

от 0 до 1 А

от 1 до 20 А

1 А

От 5,0 до

100,0

100

От 10 до 70

Е 9527/22ЭС

от 0 до 5 А

от 5 до 100 А

5 А

Е 9527/23ЭС

от 0 до 100 В

-

100 В

-

-

800 ± Х2

Е 9527/23ЭС

от 0 до 400 В

400 В

Тип,

модификация

Диапазон измерений входного сигнала

Номинальное

значение входного сигнала

Диапазон изменения выходного сигнала, мА

Нормирующее значение (1норм) выходного сигнала, мА

Сопротивление нагрузки, Ом

Рабочий режим

Рабочий режим

Рабочий

режим

Режим перегрузки

Рабочий режим

Режим перегрузки

Е 9527/24ЭС

от 0 до 5 А

от 5 до 50 А

5 А

От 0 до 5,0

От 5,0 до 50,0

5

50

От 10 до 70

Е 9527/25ЭС

от 0 до 220 В

от 220 до 286 В

220 В

От 5,0 до 6,5

6,5

800 ± Х2

Е 9527/26ЭС

от 0 до 380 В

от 380 до 494 В

380 В

Е 9527/27ЭС

от 0 до 100 В

от 100 до 130 В

100 В

1000 ± Х3

Е 9527/28ЭС

от 0 до 220 В

от 220 до 286 В

220 В

Е 9527/29ЭС

от 0 до 380 В

от 380 до 494 В

380 В

Технические данные преобразователей одинаковы для каждого канала

Для преобразователей класса 0,25*

Х1 = 3 Ом,

Х2 = 8 Ом,

Х3 = 10 Ом;

Для преобразователей класса 0,5*

Х1 = 9 Ом,

Х2 = 24 Ом,

Х3 = 30 Ом;

Для преобразователей класса 1,0*

Х1 = 30 Ом,

Х2 = 80 Ом,

Х3 = 100 Ом.

*По заказу потребителя преобразователи изготавливаются классов точности 0,25; 0,5; 1,0. Пределы допускаемой основной приведенной погрешности преобразователя при сопротивлении нагрузки, указанной в таблице 1, равны соответственно ±0,25, ±0,5; ± 1,0 % от нормирующего значения (1норм) в диапазоне частоты входного сигнала от 45 до 55 Гц.

Наименование влияющей величины

Пределы допускаемой дополнительной погрешности, % от 1норм

для класса точности 0,25

для класса точности 0,5

для класса точности 1

Изменение температуры окружающей среды, в пределах диапазона рабочих температур

±0,25

±0,4

±0,5

Одновременное         воздействие

повышенной температуры 35 °С и влажности 95 %

±0,5

±0,9

±1,0

Влияние внешнего однородного переменного магнитного поля, синусоидального изменяющегося во времени    с     частотой тока,

протекающего по измерительным цепям, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля

±0,5

±0,5

±1,0

Наименование характеристики

Значение

Параметры электрического питания:

Преобразователи являются приборами без дополнительного источника питания

Потребляемая мощность В •А, не более

• - для преобразователей переменного тока

• - для преобразователей напряжения переменного тока

1,0

4,0

Габаритные размеры средства измерений, мм, не более

-высота

-ширина

-длина

125

110

132

Масса, кг, не более

1,4

Условия эксплуатации:

• - температуры окружающей среды, °С

• - относительная влажность при температуре 35 °С, %

• - атмосферного давления, кПа

от -30 до +50

95

от 84 до 106,7

Нормальные климатические условия:

• - температуры окружающей среды, °С

• - относительная влажность, %

• - атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 84 до 106

Средний срок службы, лет Средняя наработка на отказ, ч

10

32000
