Номер по Госреестру СИ: 43989-15
43989-15 Преобразователи измерительные цифровые многофункциональные
(ЦП9010)
Назначение средства измерений:
Преобразователи измерительные цифровые многофункциональные ЦП 9010 (в дальнейшем - приборы) предназначены для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485. Модификация ЦП 9010У предназначена для преобразования параметров однофазных и трехфазных трехпроводных и четырехпроводных электрических цепей переменного тока частотой 50 Гц в цифровой код и передачи его по двум портам RS-485, для линейного преобразования параметров электрических цепей в унифицированные выходные сигналы постоянного тока, коммутации внешних электрических цепей, приема дискретной информации отображения любых измеренных параметров на трех встроенных отсчетных устройствах. Отображение осуществляется с учетом коэффициентов трансформации первичных цепей.
Приборы предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.
Приборы могут применяться для измерения параметров электрических трехфазных цепей переменного тока в электрических установках, для комплексной автоматизации объектов электроэнергетики.

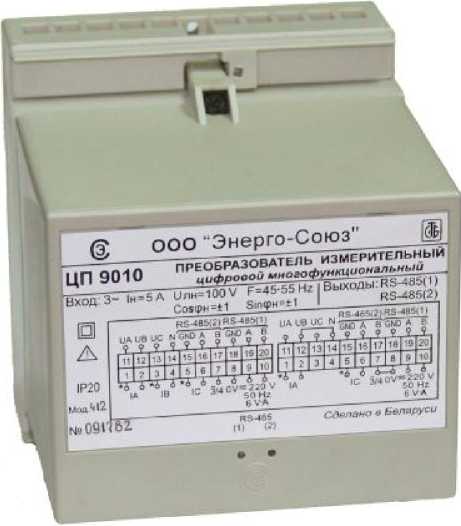

Внешний вид.
Преобразователи измерительные цифровые многофункциональные
Рисунок № 1
Внешний вид.
Преобразователи измерительные цифровые многофункциональные
Рисунок № 2

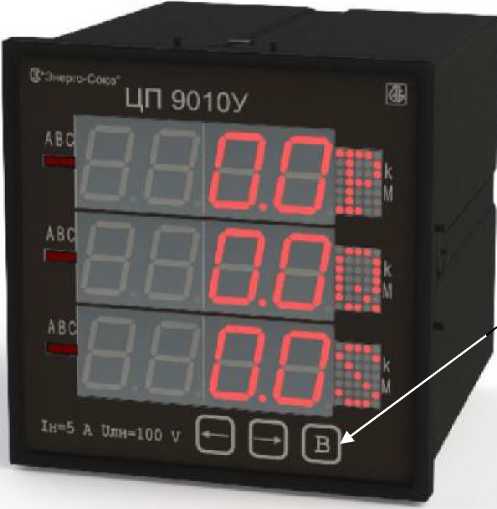

Внешний вид.
Преобразователи измерительные цифровые многофункциональные
Рисунок № 3
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 25.11.2021
Номер записи -
ID в реестре СИ - 354782
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦП9010У, ЦП9010, ЦП 9010У, МП4-Уф, модификация ЦП9010 У, ДВ9010У2,
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
