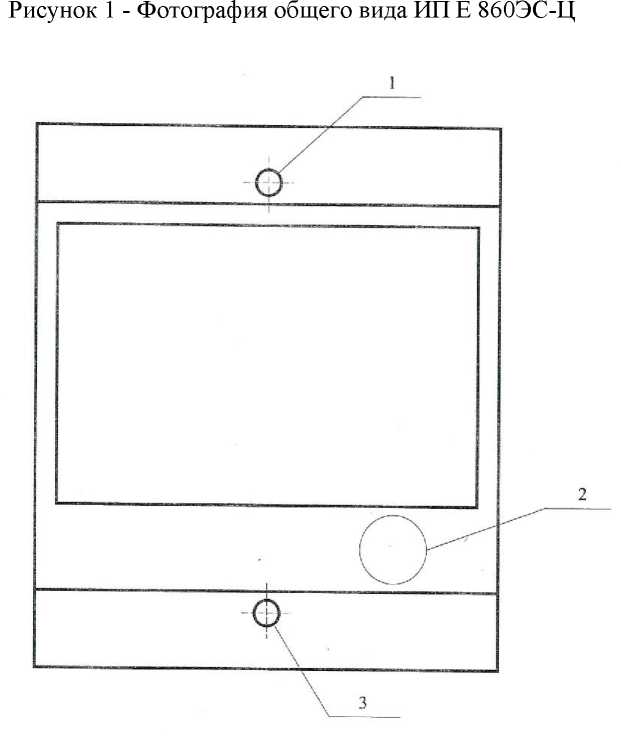

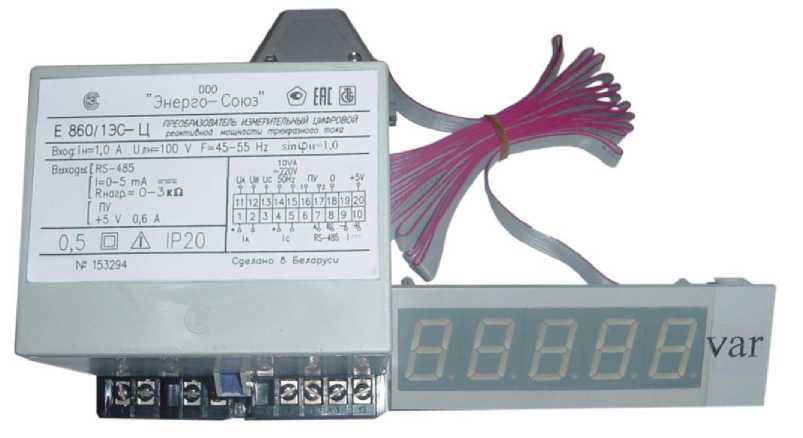

Тип, модификация

Наличие выхода 1

Наличие выхода 2

Наличие выхода 3

Е 860/1ЭС-Ц

^Да

^Да

Нет

Е 860/2ЭС-Ц

^Да

Нет

Е 860/3ЭС-Ц

Нет

^Да

Е 860/4ЭС-Ц

^Да

^Да

^Да

Е 860/5ЭС-Ц

^Да

Нет

Е 860/6ЭС-Ц

Нет

^Да

Е 860/7ЭС-Ц

^Да

^Да

Нет

Е 860/8ЭС-Ц

^Да

Нет

Е 860/9ЭС-Ц

Нет

^Да

Е 860/10ЭС-Ц

^Да

^Да

^Да

Е 860/11ЭС-Ц

^Да

Нет

Е 860/12ЭС-Ц

Нет

^Да

Обозначение

Наименование

Количество

УИМЯ.411600.035

Преобразователь измерительный цифровой реактивной мощности трехфазного тока Е 860ЭС-Ц

1

УИМЯ.686397.001

Показывающее устройство ПУ-25

1*

УИМЯ.640503.012

Шнур

1*

УИМЯ.411600.035 ПС

Паспорт

1

УИМЯ.745222.033

Угольник

2*

УИМЯ.411600.034 РЭ

Руководство по эксплуатации

1**

МП.ВТ.163-2005

Методика поверки

1**

*Поставляется с ИП, имеющими выход 2.

**При поставке партии ИП в один адрес прилагается один экземпляр на 3 ИП

Ток 1вх (Ia, Ic), А

Напряжение ивх (Uab,Ubc,Uca), В

Частота,

Гц

Sin ф

Диапазон преобразования

Номинальное значение, 1н

Диапазон преобразования

Номинальное значение, ин

Номинальное

значение

от 0 до 120

100

от 0 до 1,0

1,0

от 0 до 264

220

от 45

плюс 1;

от 0 до 456

380

от 0 до 5,0

5,0

до 55

минус 1

от 80 до 120

100

от 176 до 264

220

Диапазон изменения выходного аналогового сигнала, мА

Диапазон изменения коэффициента мощности Sin ф

Диапазон сопротивления нагрузки на выходе 3, кОм

минус 5,0 - 0 - плюс 5,0

0 -плюс 1 - 0 - минус 1 - 0

от 0 до 3,0

0 - 2,5 - 5,0

4,0 - 12,0 - 20,0

от 0 до 0,5

от 0 до 5,0

от плюс 1 до 0

от 0 до 3,0

от 4,0 до 20,0

от 0 до 0,5

Наименование параметра

Значение

Пределы допускаемой основной приведенной к нормирующему значению (А_норм) погрешности ИП (у)

±0,5 %

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С

±0,5-у

Нормирующее значение: по выходу 1

5000 единиц

по выходу 2 вычисляется по формуле:

Ih-Uh-КТг KTu^3

по выходу 3

наибольшее значение диапазона изменения выходного аналогового сигнала

Мощность, потребляемая ИП от измерительной цепи при номинальных значениях преобразуемых входных сигналов, не превышает:

для каждой последовательной цепи, В^А

0,2

для параллельных цепей ИП с питанием от ИЦ, В^ А

10 - от фаз А и С;

0,2 - от фазы В

для каждой параллельной цепи ИП с питанием от сети переменного тока, В • А

0,2

Мощность, потребляемая от сети переменного тока, В • А

10

Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха, %, при 30 °С температура транспортирования и хранения, °С

от -30 до +55

90

от +30 до +55

Нормальные условия

температура окружающего воздуха, °С

20±5

относительная влажность воздуха, %

от 30 до 80

Г абаритные размеры, мм, не более

ИП

125х110х132

ПУ

130х60х30

Шнур УИМЯ.640503.012 обеспечивает подключение ПУ к ИП на расстояние до 3 м

Масса ИП, кг, не более

1,5

Масса ПУ со шнуром УИМЯ.640503.012

0,4

Наименование параметра

Значение

Средняя наработка на отказ, ч, не менее

32000

Среднее время восстановления работоспособного состояния, ч, не более

2

Средний срок службы, лет, не менее

12

Примечание:

* KTi,KTU - номинальные коэффициенты трансформации трансформаторов тока и напряжения, включенных на входе ИП, определяемые по формуле

KTi (KTU) = I1 (U1)/I2 (U2),

где I1 (U1) - номинальное значение тока (напряжения) первичной цепи измерительного трансформатора;

I2 (U2) - номинальное значение тока (напряжения) вторичной цепи измерительного трансформатора;

При непосредственном включении KTi = КТ_и = 1
