Наименование

Обозначение

Количество

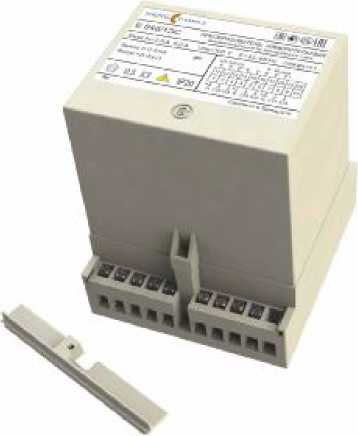

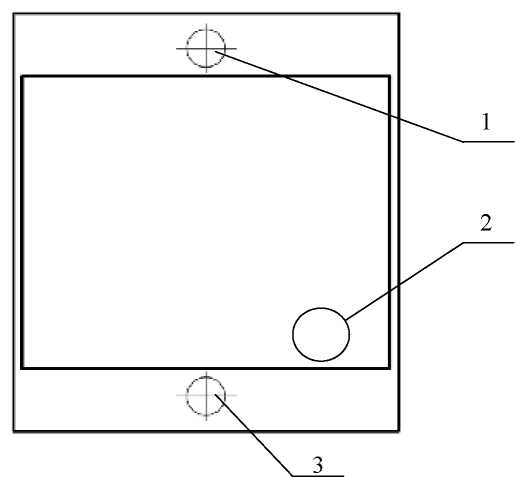

Преобразователь измерительный активной мощности трехфазного тока

Е 848ЭС

УИМЯ.411600.008

1

Паспорт

УИМЯ.411600.008 ПС

1

Руководство по эксплуатации

УИМЯ.411600.008 РЭ

1*

Методика поверки

МП.ВТ.053-2002

1*

Коробка упаковочная

СКЮИ 743832.001

1

* - руководство по эксплуатации и методика поверки поставляются по 1 экз. на 3 преобразователя

Модификация

Диапазон изменения преобразуемого входного сигнала

Номинальное значение преобразуемого входного сигнала

Диапазоны изменения выходного сигнала

Параметры

питания

1д, ь А

^UAB= ^UBC= =Uca, В

eos ф

1н,

А

ин,

В

G’os ф

1вых, ^мА

ивых, В

Е 848/1ЭС

от 0 до 1 (от 0 до 0,5) или

от 0 до 5 (от 0 до 2,5)

от 80 до 120

от 0 до +1

до 0

1,0 (0,5) или 5,0 (2,5)

100

1

от 0 до 5

-

ИЦ

Е 848/2ЭС

от 0 до -1 до 0 до +1 до 0

+1

-1

от -5 до 0 до +5

Е 848/3ЭС

от 0 до120

от 0 до

+1 до 0

1,0

от 0 до 5

220 В

50 Гц

Е 848/4ЭС

от 0 до -1 до 0 до +1 до 0

+1

-1

от -5 до 0 до +5

Е 848/5ЭС

от 80 до 120

от 0 до +1

до 0

1,0

от 4 до 20

ИЦ

Е 848/6ЭС

от 0 до 1 (от 0 до

0,5) или от 0 до 5 (от 0 до

2,5)

от 0

до 60

от 0 до 120

от 0 до 250

от 0 до 450

от 0 до -1 до 0 до +1 до 0

1,0 (0,5) или 5,0

(2,5)

0

100

220

380

+ 1

- 1

от -5 до 0 до +5

220 В

50 Гц

Е 848/7ЭС

от 0 до 60

от 0 до 120

50

100

-

от -10 до 0 до +10

Е 848/8ЭС

от 80 до 120

от 0 до

+1 до 0

100

1

от 0 до 5

-

ИЦ

Е 848/9ЭС

от 0 до120

220 В

50 Гц

Е 848/10ЭС

от 80 до 120

от 0 до -1 до 0 до +1 до 0

+1

-1

от -5 до 0 до +5

ИЦ

Е 848/11ЭС

от 0 до 120

220 В

50Гц

Е 848/12ЭС

от 0 до 2,5 до 5,0

Е 848/13ЭС

от 80 до 120

от 0 до +1

до 0

1

от 4 до 20

ИЦ

Е 848/14ЭС

от 0 до 60

от 0 до 120

от 0 до 250

от 0 до 450

от 0 до +1

до 0

50

100

220

380

220 В

50Гц

Е 848/34ЭС

от 0 до 120

100

Е 848/25ЭС

от 0 до 60

от 0 до 120

от 0 до 250

от 0 до 450

от 0 до -1 до 0 до +1 до 0

50

100

220

380

+1

-1

от 4 до 12 до 20

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала в диапазоне изменения сопротивления нагрузки*, %

±0,5

Диапазон изменения сопротивления нагрузки, кОм:

• - для модификаций Е 848/1ЭС - Е 848/4ЭС, Е 848/6ЭС,

Е 848/8ЭС - Е 848/12ЭС

• - для модификаций Е 848/5ЭС, Е 848/13ЭС, Е 848/14ЭС, Е 848/25ЭС, Е 848/34ЭС

• - для модификаций Е 848/7ЭС

от 0 до 3,0

от 0 до 0,5

от 2,0 до 100,0

*  - нормирующее значение выходного сигнала равно наибольшему значению диапазона

изменения выходного сигнала, указанного в таблице 1.

Наименование характеристики

Значение

Рабочая температура окружающего воздуха, °С

от -30 до +60

Относительная влажность окружающего воздуха при температуре +35 °С, %, не более

95

Мощность, потребляемая от измерительной цепи при номинальных значениях входных сигналов, В-А, не более:

- для каждой последовательной цепи фазы А, В или С

0,3

- для параллельных цепей фазы В

0,2

- для параллельных цепей фазы А или С модификаций Е 848/1ЭС,

Е 848/2ЭС, Е 848/8ЭС, Е 848/10ЭС, Е 848/13ЭС

5,0

- для параллельных цепей фазы А или С модификации Е 848/5ЭС

6,0

- для параллельных цепей фазы А или С модификаций Е 848/3ЭС,

Е 848/4ЭС, Е 848/6ЭС, Е 848/7ЭС, Е 848/9ЭС, Е 848/11ЭС,

Е 848/12ЭС, Е 848/14ЭС, Е 848/25ЭС, Е 848/34ЭС

0,2

Мощность, потребляемая от источника питания модификаций Е 848/3ЭС, Е 848/4ЭС, Е 848/6ЭС, Е 848/7ЭС, Е 848/9ЭС, Е 848/11ЭС, Е 848/12ЭС, Е 848/14ЭС, Е 848/25ЭС, Е 848/34ЭС, В-А, не более

5,0

Габаритные размеры (ШхДхВ), мм, не более

125x110x132

Масса, кг, не более

1,2

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

33000
