Конструктивно УП представляет собой несущую панель из изоляционного материала с размещенным на ней функциональными блоками УП, которые закрыты металлическим корпусом. Несущая панель покрыта декоративной металлической панелью, на которой нанесения необходимая маркировка.

При помощи металлических уголков корпус вместе с несущей панелью закреплен в кейсе.

На внутренней поверхности крышки кейса в кармане в соответствии с комплектом поставки размещается эксплуатационная документация и входящие в комплект поставки шнуры.

Кейс закрывается на два замка, имеет ручку для переноски.

На лицевой панели УП расположены:

• - зажим защитного заземления;

• -  переключатель кнопочный ПОВЕРКА. В нажатом положении (УП) переключателя осуществляется поверка УП. В отпущенном положении (ПП) переключателя осуществляется поверка ИП или вольтметров;

• - две сетевые плавкие вставки ВП1-1 0,5 А;

• - разъем ПОВЕРЯЕМЫЙ ПРИБОР типа РП14-16, к которому при помощи шнуров подключается поверяемый прибор, и схема подключения к разъему;

• - разъем и переключатель кнопочный ПИТАНИЕ УП для подключения к однофазной сети переменного тока и включения питания УП;

• - переключатель кнопочный ПИТАНИЕ ПП, при включении которого, при нажатии кнопки ПУСК, осуществляется подача питающего напряжения на поверяемый прибор;

• - индикатор подачи питающего напряжения на поверяемый прибор;

• -  три отсчетных устройства ВХОД, V; ВЫХОД; ПОГРЕШНОСТЬ, %, предназначенные для индикации соответственно входных, выходных сигналов и приведенной погрешности поверяемого прибора с ее знаком;

• - кнопка Uh, позволяющая выбрать необходимый диапазон или конкретное значение диапазона входного сигнала поверяемого прибора, и соответствующие индикаторы;

• - кнопки ПОВЕРЯЕМЫЕ ТОЧКИ, выбирающее конкретное значение входного сигнала поверяемого прибора в процентах от верхнего значения выбранного диапазона, и соответствующие индикаторы;

• - две кнопки ПЛАВНО, позволяющие плавно уменьшать (<) или увеличивать (>) входной сигнал поверяемого прибора до нужного значения с дискретностью 1 единица младшего разряда отсчетного устройства ВХОД;

• - кнопки и индикаторы «0 - 5 mA», «4 - 20 mA», определяющие выходной сигнал поверяемого прибора;

• -  кнопка и индикатор ПРИБОР ПОКАЗЫВАЮЩИЙ, включающая и индицирующая режим поверки вольтметра;

• - кнопки и индикатор ПУСК включающая и индицирующая подачу напряжения питания и входного сигнала на поверяемый прибор. Повторное нажатие на кнопку отключает напряжение питания и входной сигнал поверяемого прибора;

Входящий в комплект поставки шнур ПП-4 снабжен выносной розеткой, позволяющей осуществлять питание цифровых приборов переменным напряжением 220 В частотой 50 Гц.

Фотографии общего вида, места нанесения клейм показаны на рисунках 1- 3.

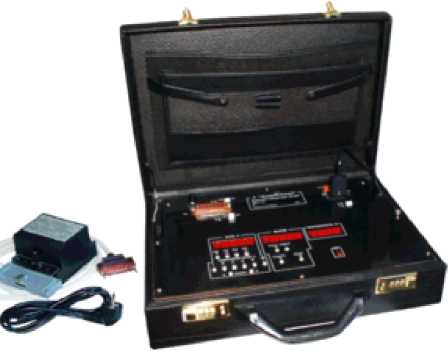

Рисунок 1 - Общий вид установки поверочной ЦУ 855

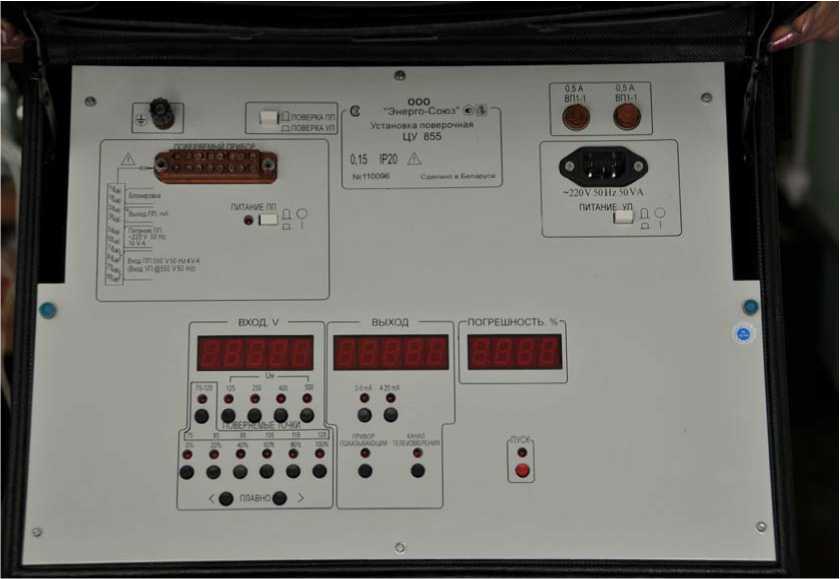

Рисунок 2 - Лицевая панель установки поверочной ЦУ855

® ⁰⁰⁰

“Энерго-Союз’

0,5 А ВП1-1

/----------------------------------------

Д ПОВЕРЯЕМЫЙ ПРИБОР

Блокировка Выход ПП, mA

Питание ПП ПИТАНИЕ ПП -220V50HZ          ___,JLO

10V A              О_н_ |

Вход ПП:550 V50 Hz5VA

___| (Вход УП:@550 V 50 Hz)

220 V 50 Hz 50 V A

ПИТАНИЕ УП

=£?

Uh 250

о

О

400

о О

125

о

О

ВЫХОД

4-20 mA о О

0-5 mA

о

О

ПОГРЕШНОСТЬ, %

ПУСК

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм и размещения наклеек

На рисунке 3 обозначено:

• 1 - Место для нанесения оттеска клейма Г осповерителя;

• 2 - Место для нанесения оттиска клейма ОТК;

• 3 - Место для нанесения клейма-наклейки Госповерителя;

Основные метрологические и технические характеристики УП. Диапазоны выходного сигнала источника напряжения, В

Фиксированные значения выходного сигнала источника в «%» от верхнего значения для диапазонов:

0 - 125; 0 - 250; 0 - 400; 0 - 500 В

Фиксированные значения выходного сигнала источника в «В»

Для диапазона 75 - 125 В

Пределы допускаемой основной погрешности, %

Пределы допускаемых дополнительных погрешностей

• - при изменения температуры окружающего воздуха до плюс 5 и плюс 40 °С на каждые 10 °С, %

• - при изменении влажности окружающего воздуха до 90 % при 25 °С, %

• - при изменении напряжения питания до 242 и 198 В, %

Время установления рабочего режима (прогрев) после включения, мин, не менее

Время непрерывной работы, ч, не более

Время перерыва до повторного включения после работы в течение 8 ч, мин, не менее

Рабочие условия эксплуатации:
