Номер по Госреестру СИ: 24255-19
24255-19 Преобразователи измерительные постоянного тока
(Е856ЭС)
Назначение средства измерений:
Преобразователи измерительные постоянного тока Е 856ЭС (в дальнейшем - ИП), предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока или напряжения постоянного тока и (или) для преобразования входного сигнала в цифровой код и передачи результатов преобразования на электронную вычислительную машину (далее - ЭВМ) и (или) внешнее показывающее устройство (далее - ПУ).
ИП могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

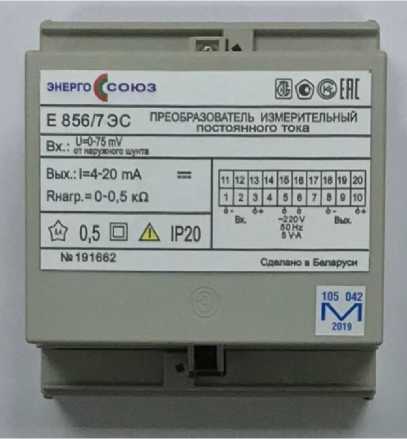

Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1

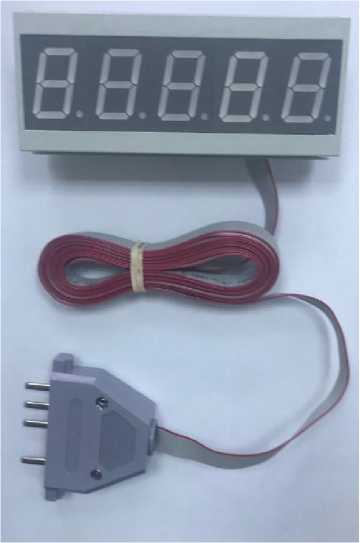

Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2

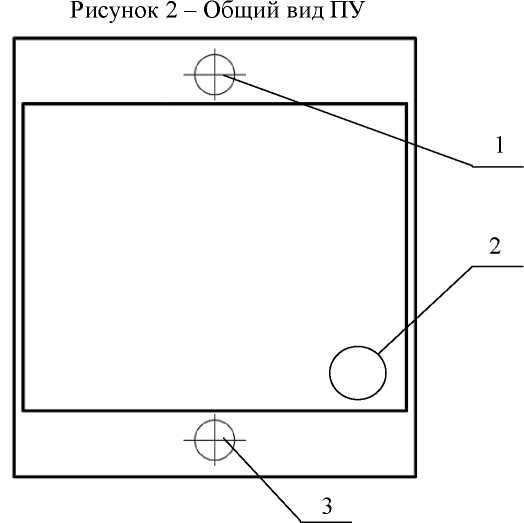

Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 3
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 31.07.2023
Номер записи - 172028
ID в реестре СИ - 667104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Е 856/23ЭС, Е856/7ЭС, Е856/27ЭС,
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№143 от 2019.01.30 о внесении изменений в описание типа системы информационно-измерительных и управляющих "ПТК ТЕКОН" (СИИУ "ПТК ТЕКОН") 104-11-6000 от 26.12.2018
№1422 от 2019.06.18 Об утверждении типов средств измерений
№406 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Преобразователи измерительные постоянного тока (Е856ЭС)
