Преобразователи предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Преобразователи могут применяться для контроля реактивной мощности трехфазных трехпроводных цепей в электрических установках, для комплексной автоматизации объектов электроэнергетики.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналов установленного порога срабатывания.

Наличие аналогового входа, выхода RS-485 и встроенных реле определяется потребителем и указывается им при заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Преобразователи конструктивно состоят из следующих основных узлов: кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.

На плате индикации размещены 2 светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и ОУ, на котором индицируется измеренное значение реактивной мощности.

Кожух и лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется с помощью четырех фиксаторов.

По заказу потребителя преобразователи могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.

Внешний вид преобразователи приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек приведены на рисунках 2 и 3.

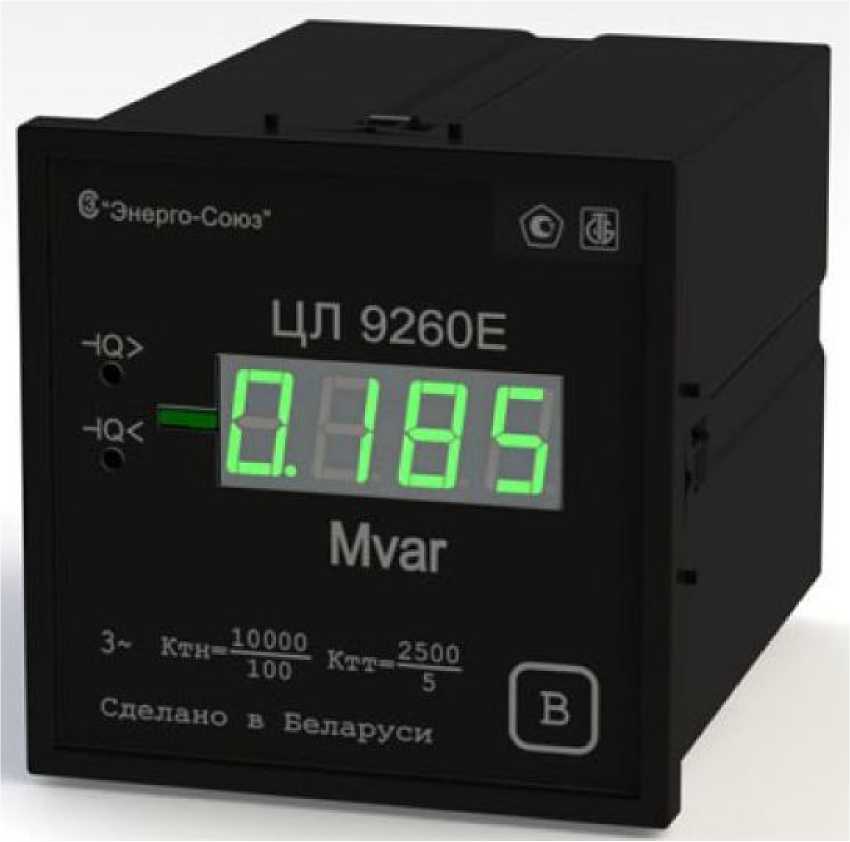

Рисунок 1 - Фотография общего вида преобразователя ЦЛ 9260

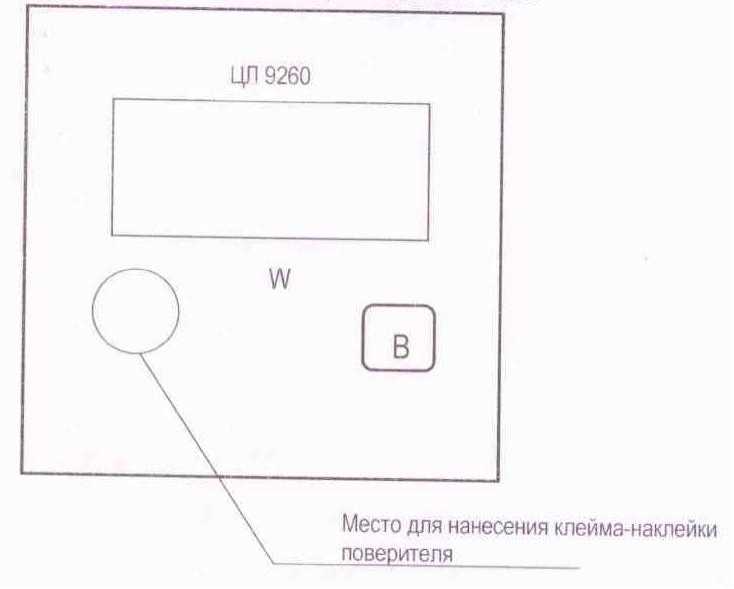

Рисунок 2 - Обозначение мест для нанесения оттисков клейм и размещения наклеек

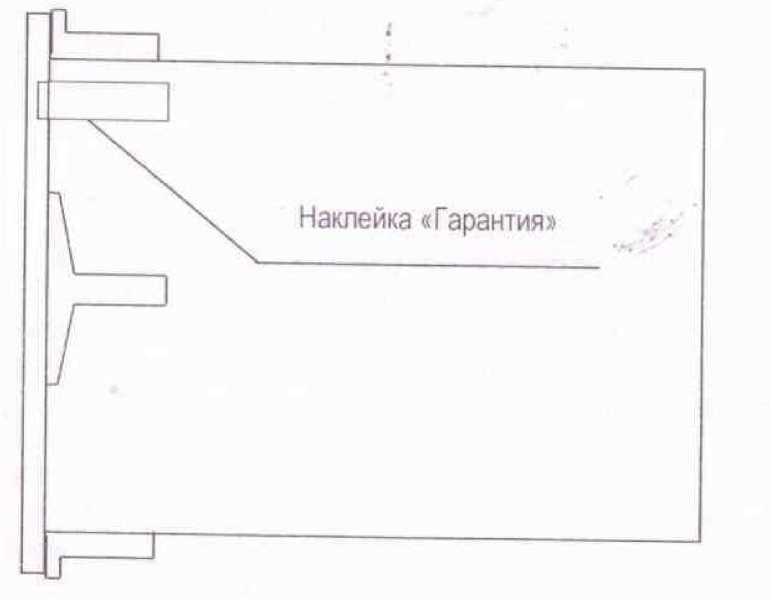

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Комплектность поставки соответствует таблице 4.

Таблица 4

По заказу потребителя преобразователи могут быть изготовлены с параметрами преобразуемого входного сигнала, приведенными в таблице 2.

Диапазон изменения выходного аналогового сигнала, диапазон изменения сопротивления нагрузки, имеющих аналоговый выход, соответствуют указанным в таблице 3.

Класс точности преобразователей - 0,5.

Пределы допускаемой основной приведенной погрешности, не более ± 0,5 % от нормирующего значения выходного сигнала (Анорм).

По выходу RS-485 нормирующее значение Анорм = 5 000 единиц.

По выходу ОУ нормирующее значение определяется по формуле:

Анорм = Ih'Uh'KtfKth'^3,               (1)

где К_ТТ, К_ТН - коэффициенты трансформации измерительных трансформаторов тока и напряжения, включенных на входе преобразователя, определяемые по формуле:

Ktt (Kth) = Ii(Ui)/l2(U2),                   (2)

где I1(U1) - номинальное значение тока (напряжения) первичной цепи измерительного трансформатора;

I2(U2) - номинальное значение тока (напряжения) вторичной цепи измерительного трансформатора.

При непосредственном включении K_tt (Kth) = 1-

Нормирующее значение по аналоговому выходу равно верхнему пределу диапазона изменения выходного аналогового сигнала.

Таблица 2

Таблица 3

Питание преобразователей осуществляется по одному из следующих вариантов:

а) от источника напряжения переменного тока 220 В ± i0 % частотой 50 Гц;

б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение 220 В) частотой 50 Гц или от источника напряжения постоянного тока от i20 до 300 В (номинальное напряжение 220 В);

в) от источника напряжения постоянного тока от i8 до 36 В (номинальное значение 24 В);

г) от измерительной цепи напряжением от 80 до i20 В (номинальное напряжение i00 В).

Вариант питания указывается потребителем при заказе. Преобразователи предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 50 °С и относительной влажности воздуха 80 % при 25 °С.

Мощность, потребляемая преобразователями от измерительной цепи при номинальных значениях преобразуемых входных сигналов, не более 0,5 В^А для преобразователей с питанием от внешнего источника питания и не более 6,0 В^А для преобразователей с питанием от измерительной цепи.

Мощность, потребляемая от внешнего источника питания при номинальных значениях входных сигналов, не более 6,0 В •А.

Габаритные размеры преобразователя, мм, не более

конструктивное исполнение Е                      98х98х138;

конструктивное исполнение Р                      120х120х138.

Масса преобразователя, кг, не более                         1,0.

Средняя наработка на отказ, ч, не менее                     32 000

Средний срок службы, лет, не менее                       10.
