По способу преобразования ИП относятся к преобразователям, построенным на основе времяимпульсной модуляции.

ИП выполнены в корпусе из ударопрочного полистирола. Силовой трансформатор крепиться к основанию корпуса. Над трансформатором к корпусу крепятся печатные платы, на которых расположены элементы электрической схемы.

ИП выпускаются в 14 (четырнадцати) модификациях: Е 848/1ЭС ... Е 848/14ЭС, отличающихся диапазонами измерений входного и диапазонами изменения выходного сигнала.

ИП Е 848/1ЭС - Е 848/5ЭС относятся к трехэлементным преобразователям мощности, Е 848/6ЭС - Е 848/14ЭС - к двухэлементным.

ИП Е 848/1ЭС, Е 848/2ЭС, Е 848/5ЭС, Е 848/8ЭС, Е 848/10ЭС, Е 848/13ЭС предназначены для работы с питанием от измерительной цепи.

ИП Е 848/3ЭС, Е 848/4ЭС, Е 848/6ЭС, Е 848/7ЭС, Е 848/9ЭС, Е 848/11ЭС,

Е 848/12ЭС, Е 848/14ЭС предназначены для работы с дополнительным питанием 220 В частотой 50 Гц.

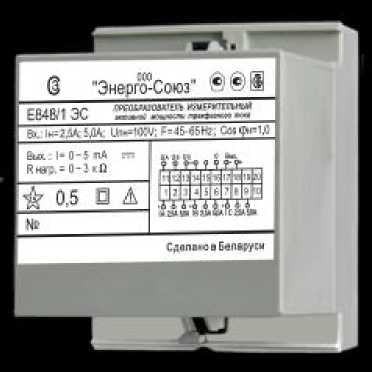

Общий вид Е 848ЭС приведен на рисунке 1.

ИП могут применяются для контроля активной мощности трехфазных и однофазных, четырехпроводных и трехпроводных цепей в электрических установках для комплексной автоматизации объектов электроэнергетики.

Рисунок 1 - Общий вид Е 848ЭС

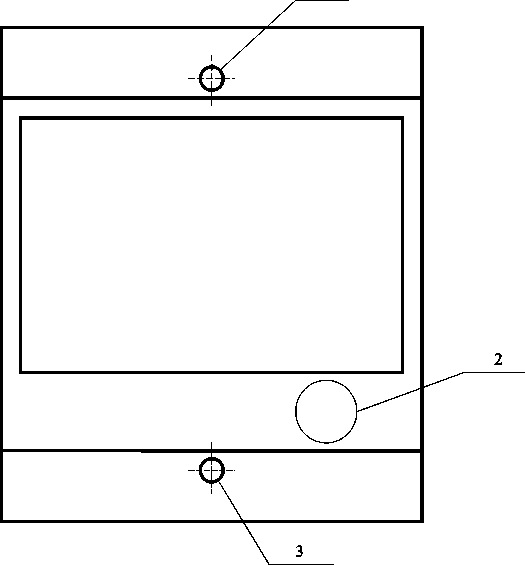

Схема защиты от несанкционированного доступа представлена на рисунке 2.

1

• 1 - Место для нанесения оттиска клейма поверителя

• 2 - Место для нанесения клейма-наклейки поверителя

• 3 - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема защиты от несанкционированного доступа

Комплект поставки ИП приведен в таблице 2

Таблица 2

Тип и модификация прибора, диапазоны изменения преобразуемого входного сигнала, номинальные значения преобразуемого входного сигнала, диапазоны изменения выходного сигнала указаны в таблице 1

Таблица 1

Примечание - Значения, указанные в скобках, соответствуют дополнительному диапазону изменения преобразуемого входного сигнала.

Пределы допускаемой основной приведенной погрешности ИП от нормирующего значения выходного сигнала во всем диапазоне сопротивления нагрузки равны (далее -основная погрешность) ± 0,5 %.

Диапазоны изменения сопротивления нагрузки:

от 0 до 3,0 кОм для Е 848/1ЭС - Е 848/4ЭС, Е 848/6ЭС, Е 848/8ЭС - Е 848/12ЭС;

от 0 до 0,5 кОм для Е 848/5ЭС, Е 848/13ЭС, Е 848/14ЭС;

от 2 до 100,0 кОм для Е 848/7ЭС

Нормирующее значение выходного сигнала равно наибольшему значению диапазона изменения выходного сигнала, указанного в таблице 1.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих условий применения на каждые 10 °С, не превышают 0,8 основной погрешности.

Рабочие условия применения:

температура окружающего воздуха от минус 30 до плюс 60 °С; относительная влажность воздуха 95 % при 35 °С.

Мощность, потребляемая ИП, не более:

от измеряемой цепи при номинальных значениях преобразуемых сигналов:

0,3 В^ А - для каждой последовательной цепи фазы А, В или С;

0,2 В^ А - для параллельных цепей фазы В;

5,0 В^А для параллельной цепи фазы А и С для ИП с питанием от измеряемой цепи кроме ИП Е848/5ЭС;

6,0 В^ А - для параллельной цепи фазы А и С для Е848/5ЭС;

0,2 В^ А - для параллельной цепи фазы А и С для ИП с дополнительным питанием; от дополнительного источника питания, не более 5 В • А для ИП с дополнительным

питанием;

Габаритные размеры, мм, не более Масса, кг, не более

Средняя наработка на отказ, ч

Средний срок службы, лет, не менее
