Приборы предназначены для непосредственного включения.

Приборы могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Наличие двух встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается при заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Приборы конструктивно состоят из следующих основных узлов: основания, кожуха, лицевой панели, платы обработки, платы индикации, платы питания, платы клеммных колодок.

На плате индикации размещены 2 светодиода индикации превышения или принижения входным сигналом установленного порога срабатывания (для преобразователей, в которых присутствуют реле), и ОУ, на котором индицируется измеренное значение входного сигнала.

Основание с клеммами, крышка, кожух и лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется с помощью двух скоб, поставляемых вместе с прибором.

По заказу потребителя приборы могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающимся габаритными размерами.

Внешний вид прибора приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначения мест для нанесения оттисков клейм и размещения наклеек приведены на рисунках 2 и 3.

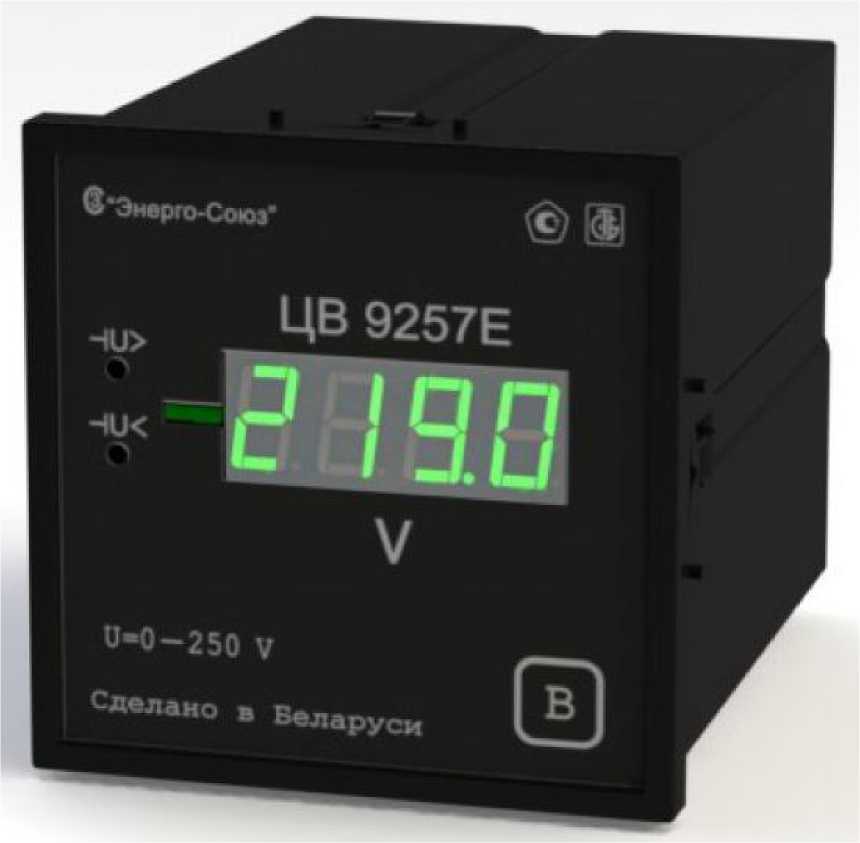

Рисунок 1 - Фотография общего вида прибора ЦВ 9257

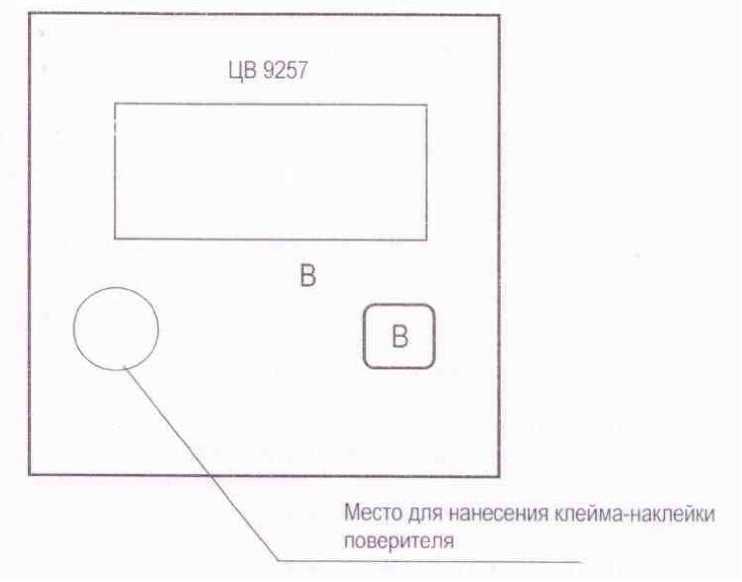

Рисунок 2 - Обозначение мест для нанесения оттисков клейм и размещения наклеек

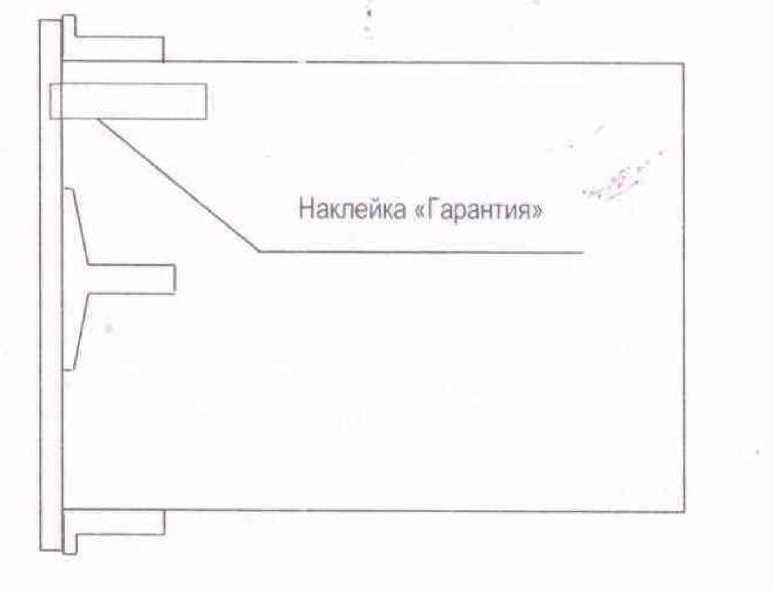

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Комплектность поставки соответствует таблице 3.

Таблица 3

По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого входного сигнала, приведенными в таблице 2.

Диапазон изменения преобразуемого входного сигнала и диапазон изменения выходного аналогового сигнала указывается потребителем при заказе.

Класс точности приборов - 0,5.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ± 0,5 %.

При определении основной приведенной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.

При определении основной приведенной погрешности по ОУ Анорм равно номинальному значению входного сигнала.

При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц.

Таблица 2

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до любой температуры в пределах рабочих условий применения на каждые 10 °С, не превышают ± 0,25 %.

Пределы допускаемой дополнительной погрешности, вызванной изменением питания от номинального до минимального и максимального значений, не превышают ± 0,25 %.

Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, не превышают ± 0,25 %.

Питание приборов определяется потребителем при заказе и осуществляется по одному из следующих вариантов:

а) от источника напряжения переменного тока 220 В ± 10 % частотой 50 Гц;

б) от источника напряжения переменного тока от 85 до 264 В (номинальное напряжение 220 В) частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В (номинальное напряжение 220 В);

в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение 24 В);

Мощность, потребляемая приборами от цепи питания при номинальных значениях входных сигналов, В •А, не более                      6,0;

Мощность, потребляемая приборами от измерительной цепи при номинальных значениях входных сигналов, В •А, не более                 0,7.

Рабочие условия применения: температура окружающего воздуха от минус 40 до плюс 50 °С, относительная влажность воздуха 80 % при 25 °С.

Габаритные размеры, мм, не более

а) исполнение Е                       98х98х138

б) исполнение Р                       120х120х138

Масса, кг, не более                             1,0

Средняя наработка на отказ, ч, не менее       32 000

Средний срок службы, лет, не менее           10.
