Номер по Госреестру СИ: 30285-16
30285-16 Установки поверочные
(ЦУ 854)
Назначение средства измерений:
Установки поверочные ЦУ 854 (в дальнейшем УП) предназначены для измерений и воспроизведения силы переменного тока при поверке измерительных преобразователей переменного тока с диапазоном изменений выходного сигнала от 0 до 5 мА или от 4 до 20 мА, имеющих пределы основной приведенной погрешности ±0,5 % и менее точных, и цифровых и аналоговых показывающих амперметров с диапазоном измерения от 0 до 5 А, имеющих пределы основной приведенной погрешности ±1,0 % и менее точных.
Внешний вид.
Установки поверочные

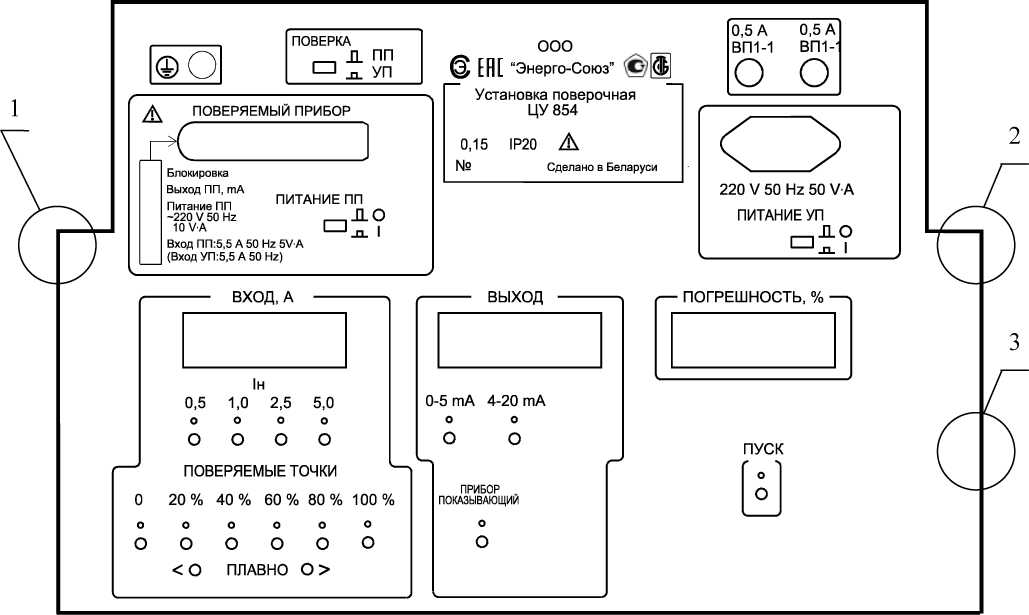

Рисунок № 1
Внешний вид.
Установки поверочные

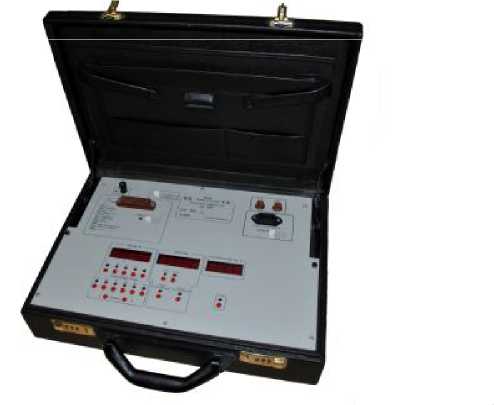

Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 26.11.2021
Номер записи -
ID в реестре СИ - 337906
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет, -,
Производитель
Изготовитель - ООО "Энерго-Союз"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№853 от 2016.07.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№599 от 2019.03.25 О переоформлении свидетельства об утверждении типа средства измерений № 45394 "Регистраторы аварийных событий "НЕВА-РАС" и внесении изменений в описание типа
Наличие аналогов СИ: Установки поверочные (ЦУ 854)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Энерго-Союз"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24219-03 17.01.2019 |
Преобразователи измерительные частоты переменного тока, Е858ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24220-03 01.02.2008 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24220-08 01.07.2013 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24220-14 17.01.2019 |
Преобразователи измерительные напряжения постоянного тока, Е857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24221-03 01.02.2008 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24221-08 01.07.2013 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24221-14 17.01.2019 |
Преобразователи измерительные напряжения переменного тока, Е855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24222-03 01.02.2008 |
Преобразователи измерительные переменного тока, Е 854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24222-08 01.07.2013 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24222-14 17.01.2019 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24223-03 30.10.2019 |
Преобразователи измерительные суммирующие постоянного тока, Е851ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год; с 2008 г. - 4 года | |
|
24255-03 01.02.2008 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
24255-08 01.07.2013 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24255-14 17.01.2019 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24911-03 01.10.2013 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24911-14 17.01.2019 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24912-03 01.10.2013 |
Преобразователи измерительные постоянного тока, Е846ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24913-03 17.01.2019 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 2008 г. - 4 года |
|
24914-03 29.01.2020 |
Преобразователи измерительные активной и реактивной мощности, Е849ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год; с 2008 г. - 4 года | |
|
29090-05 01.05.2010 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29090-10 01.08.2015 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
29090-16 27.12.2017 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
29090-17 30.05.2022 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
29091-05 01.05.2015 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ 9049 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29092-05 01.05.2015 |
Преобразователи измерительные цифровые переменного тока, ЦА 9054 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29093-05 01.05.2015 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ 9055 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29094-05 01.05.2015 |
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9057 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29095-05 01.08.2015 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е 9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
29095-16 30.04.2020 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
29096-05 01.05.2015 |
Преобразователи измерительные цифровые постоянного тока, ЦА 9056 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
29097-05 01.05.2015 |
Преобразователи измерительные цифровые частоты переменного тока, ЦД 9058 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
30285-05 01.11.2010 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
30285-11 07.04.2016 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30285-16 26.11.2021 |
Установки поверочные, ЦУ 854 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30286-05 01.11.2010 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
30286-11 07.04.2016 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30286-16 26.11.2021 |
Установки поверочные, ЦУ 855 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
31713-06 01.05.2016 |
Преобразователи измерительные цифровые переменного тока, Е 854ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31713-17 26.04.2021 |
Преобразователи измерительные цифровые переменного тока, Е 854ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
31714-06 01.05.2016 |
Преобразователи измерительные цифровые частоты переменного тока, Е 858ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31714-17 26.04.2021 |
Преобразователи измерительные цифровые частоты переменного тока, Е 858ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
31715-06 01.05.2016 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, Е 860ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31715-17 26.04.2021 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, Е 860ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
31716-06 01.05.2016 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, Е 859ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31716-17 26.04.2021 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, Е 859ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
31717-06 01.05.2016 |
Преобразователи измерительные цифровые напряжения переменного тока, Е 855ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
1 год | |
|
31717-17 26.04.2021 |
Преобразователи измерительные цифровые напряжения переменного тока, Е 855ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
36906-08 01.02.2013 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, Е849ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
42509-09 10.11.2021 |
Установки поверочные, ЦУ 849 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
43794-10 01.04.2015 |
Преобразователи измерительные цифровые для термопреобразователей сопротивления, ЦР 9007 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
43988-10 01.04.2015 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
43988-13 10.09.2018 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
43989-10 01.04.2015 |
Преобразователи измерительные цифровые многофункциональные, ЦП9010 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
43989-15 25.11.2021 |
Преобразователи измерительные цифровые многофункциональные, ЦП9010 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
44057-10 01.04.2015 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44057-13 10.09.2018 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44058-10 01.04.2015 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44058-13 10.09.2018 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44143-10 10.11.2021 |
Преобразователи измерительные цифровые частоты переменного тока, ЦД9258 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44349-10 10.11.2021 |
Преобразователи измерительные цифровые постоянного тока, ЦА 9256 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
44350-10 10.11.2021 |
Преобразователи измерительные цифровые активной мощности трехфазного тока, ЦЛ 9259 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
44351-10 10.11.2021 |
Преобразователи измерительные цифровые реактивной мощности трехфазного тока, ЦЛ 9260 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
44651-10 10.11.2021 |
Преобразователи измерительные цифровые напряжения постоянного тока, ЦВ 9257 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
43988-18 29.09.2021 |
Преобразователи измерительные цифровые напряжения переменного тока, ЦВ9255 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
44058-18 29.09.2021 |
Преобразователи измерительные цифровые переменного тока, ЦА9254 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
44057-18 30.08.2021 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, ЦЛ 9249 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
24913-19 27.11.2019 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
4 года |
|
24911-19 31.05.2023 |
Преобразователи измерительные переменного тока, Е842ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24255-19 31.07.2023 |
Преобразователи измерительные постоянного тока, Е856ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
24222-19 31.07.2023 |
Преобразователи измерительные переменного тока, Е854ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24221-19 31.07.2023 |
Преобразователи измерительные напряжения переменного тока, Е 855ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24220-19 31.07.2023 |
Преобразователи измерительные напряжения постоянного тока, Е 857ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24219-19 31.05.2023 |
Преобразователи измерительные частоты переменного тока, Е 858ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24914-20 30.07.2024 |
Преобразователи измерительные активной и реактивной мощности, Е849ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24913-20 30.07.2024 |
Преобразователи измерительные активной мощности трехфазного тока, Е848ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
36906-20 01.03.2023 |
Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока, Е 849ЭС-Ц ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
24223-20 30.07.2024 |
Преобразователи измерительные суммирующие постоянного тока, Е 851ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
4 года |
|
29095-20 26.12.2024 |
Преобразователи измерительные напряжения обратной последовательности фаз, Е 9565ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
86105-22 24.05.2026 |
Преобразователи измерительные, Е8 ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
89756-23 28.04.2028 |
Преобразователи измерительные переменного тока и напряжения переменного тока, Е 9527ЭС ООО "Энерго-Союз" (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
Кто поверяет Установки поверочные (ЦУ 854)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
Стоимость поверки Установки поверочные (ЦУ 854)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
14380 | 14380 |
Программное обеспечение
Внутреннее программное обеспечение предназначено для согласования взаимодействия узлов и блоков входящих в состав установки и реализации всех потребительских функций описанных в руководстве по эксплуатации.
Идентификационные данные программного обеспечения ЦУ 854 представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Карта настройки 24_I_2 |
Управляющая программа PLANTIU |
АЦП/ЦАП aru |
|
Номер версии (идентификационный номер) ПО |
1.2 |
1.2 |
1.0 |
|
Цифровой идентификатор ПО |
89F09B288626E3264 75C695F3A41186D |
316CAAE17FE0EB5E27 4E7AFF5F925E61 |
9C2F1A0F5AE33BF2 0F798FA94C2F42D |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 | ||
Уровень защиты программного обеспечения установки ЦУ 854 от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик установок.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель УП фотохимическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Установки поверочные ЦУ 854, ЦУ 855. Руководство по эксплуатации. УИМЯ.411600.028 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным ЦУ 854
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот 1-10-1 до 1406 Гц. ТУ РБ 300521831.028-2005 Установка поверочная ЦУ 854. Технические условия
Поверка
Поверкаосуществляется по документу МП.ВТ.117-2005 «Установки поверочные ЦУ 854, ЦУ 855 Методика поверки», согласованному РУП «Витебский ЦСМС» 27.04.2005 г.
Эталонные средства поверки:
Установка поверочная полуавтоматическая универсальная УППУ-1М (регистрационный номер в Федеральном информационном фонде 5929-77);
Калибратор программируемый П320 (регистрационный номер в Федеральном
информационном фонде 7499-79);
Мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 441503).
Знак поверки наносится в виде наклейки на лицевую панель установки.
Изготовитель
Принцип действия УП основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока.
Конструктивно УП представляет собой несущую панель из изоляционного материала с размещенными на ней функциональными блоками УП, которые закрыты металлическим корпусом. Несущая панель покрыта декоративной металлической лицевой панелью, на которую нанесена необходимая маркировка.
При помощи металлических уголков корпус вместе с несущей панелью закреплен в кейсе. Кейс закрывается на два замка, имеет ручку для переноски.
На лицевой панели УП размещены органы управления и подключения, зажим защитного заземления, предохранители, переключатель кнопочный ПИТАНИЕ УП, три отсчетных устройства для индикации входных, выходных сигналов и погрешности поверяемого прибора, розетка разъема типа РП14-16 для внешних подключений, розетка для подключения кабеля сетевого питания.
Три встроенных отсчетных устройства позволяют контролировать:
входные сигналы, подаваемые на поверяемый прибор;
выходные сигналы поверяемого прибора; приведенную погрешность поверяемого прибора в процентах и ее знак.
Внешний вид УП представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид установки поверочной ЦУ 854.
Рисунок 2
1 - место для нанесения знака поверки в виде клейма; 2 - место для нанесения оттиска клейма ОТК; 3 - место для нанесения знака поверки в виде наклейки.
Комплект поставки УП приведен в таблице 4. Таблица 4
|
Обозначение |
Наименование |
Количество |
|
УИМЯ.411600.028 |
Установка поверочная ЦУ 854 |
1 |
|
УИМЯ.640503.017 |
Шнур сетевой |
1 |
|
УИМЯ.640503.010 |
Шнур ПП-1 |
1 |
|
УИМЯ.640503.008 |
Шнур ИИ-3 |
1 |
|
УИМЯ.640503.015 |
Шнур Ш1-5 |
1 |
|
УИМЯ.411600.028 ПС |
Паспорт |
1 |
|
УИМЯ.411600.028 РЭ |
Руководство по эксплуатации |
1 |
|
МП.ВТ.117-2005 |
Методика поверки |
1 |
Примечание - Шнур Ш1-1 используется для поверки измерительных преобразователей, шнур ПП-3 используется для поверки УП и цифровых амперметров, шнур ПП-5 используется для поверки аналоговых амперметров
Таблица 2 - Основные метрологические характеристики
|
Наименование |
Значение |
|
Диапазоны выходного сигнала источника переменного тока, А |
0 - 0,5; 0 - 1,0; 0 - 2,5; 0 - 5,0 |
|
Фиксированные значения выходного сигнала источника (от верхнего значения диапазона), % |
0, 20, 40, 60, 80, 100 |
|
Пределы допускаемой приведенной погрешности измерений действующего значения силы переменного тока, % |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Питание УП осуществляется при частоте 50 Гц от однофазной сети переменного тока, В |
220 |
|
Мощность, потребляемая от сети питания, не более, В^А |
50 |
|
Габаритные размеры, мм, не более | |
|
-высота |
110 |
|
- ширина |
455 |
|
- длина |
395 |
|
Масса, кг, не более |
8 |
|
Средняя наработка на отказ, ч |
10000 |
|
Среднее время восстановления работоспособного состояния, ч |
12 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: 0 температура окружающего воздуха, С 0 |
от +5 до +40 |
|
относительная влажность, при температуре 25 С до, % |
90 |
