Номер по Госреестру СИ: 31714-17
31714-17 Преобразователи измерительные цифровые частоты переменного тока
(Е 858ЭС-Ц)
Назначение средства измерений:
Преобразователи измерительные цифровые частоты переменного тока Е 858ЭС-Ц (далее по тексту - ИП) предназначены для преобразования входного сигнала в цифровой код и передачи результатов преобразования на персональную электронную вычислительную машину (ПЭВМ) и (или) внешнее показывающее устройство ПУ-25 (далее по тексту - ПУ).
ИП Е 858/4ЭС-Ц - Е 858/6 ЭС-Ц предназначены, кроме того, для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.

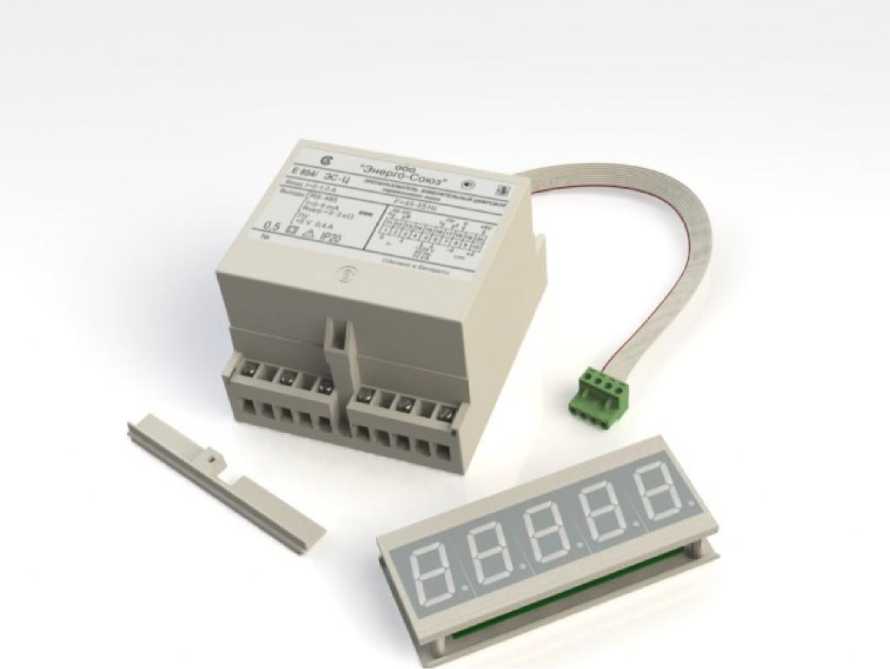

Внешний вид.
Преобразователи измерительные цифровые частоты переменного тока
Рисунок № 1

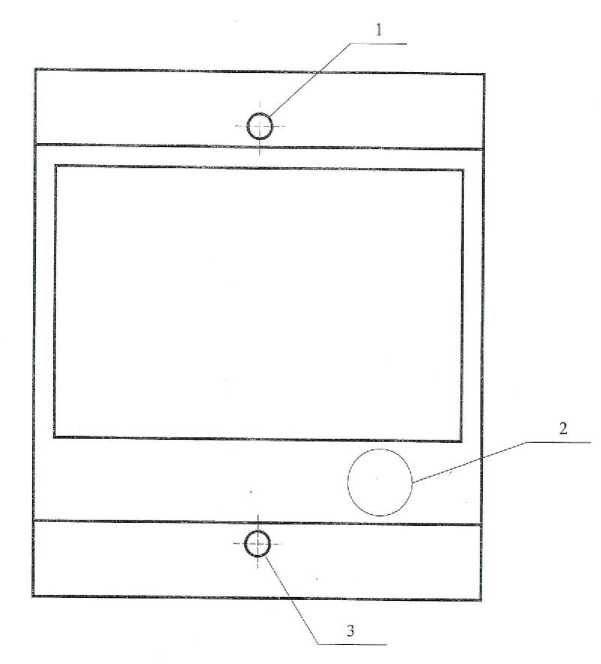

Внешний вид.
Преобразователи измерительные цифровые частоты переменного тока
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.04.2021
Номер записи - 117378
ID в реестре СИ - 339778
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
