Приборы предназначены для включения непосредственно или через измерительные трансформаторы напряжения.

Приборы не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах.

Приборы могут применяться для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Наличие двух встроенных реле позволяет осуществлять коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие аналогового выхода, выхода RS-485 и встроенных реле определяется потребителем и указывается в заказе.

Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS, режим RTU.

Приборы состоят из следующих основных узлов: основания, кожуха, лицевой панели, крышки, закрывающей расположенные на основании клеммы, платы обработки, платы индикации, платы питания, платы реле.

На лицевой панели расположено ОУ.

Основание с клеммами, крышка, кожух, лицевая панель выполнены из изоляционного материала.

Крепление на щите осуществляется при помощи двух скоб, поставляемых вместе с прибором.

По заказу потребителя приборы могут быть изготовлены в конструктивном исполнении Е или конструктивном исполнении Р, отличающихся габаритными размерами.

Приборы обеспечивают программируемый выбор индицируемого на ОУ значения напряжения, соответствующего номинальному значению входного сигнала для приборов с непосредственным включением или номинальному значению первичного напряжения измерительного трансформатора для приборов с включением через измерительный трансформатор.

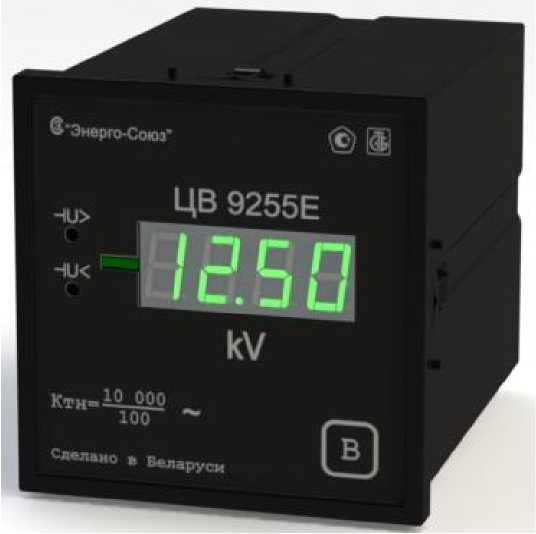

Рисунок 1 Фото общего вида преобразователя измерительного цифрового напряжения переменного тока ЦВ 9255

В комплект поставки входит:

• - преобразователь ЦВ 9255 согласно заказу;

• - паспорт;

• - Руководство по эксплуатации;

• - методика поверки;

• - CD-диск с демонстрационным программным обеспечением;

• - коробка упаковочная.

По заказу потребителя приборы могут быть изготовлены с параметрами преобразуемого сигнала, приведенными в таблице 2.

Таблица 2 - Диапазоны изменения преобразуемого входного сигнала приборов

Диапазон изменения преобразуемого входного сигнала указывается потребителем при заказе.

Таблица 3 - Диапазоны изменения выходного сигнала, диапазоны изменения сопротивления нагрузки для приборов, имеющих аналоговый выход

Диапазон изменения выходного сигнала указывается потребителем при заказе.

Класс точности приборов - 0,5.

Пределы допускаемой основной приведенной погрешности от нормирующего значения (Анорм) равны ±0,5%.

При определении основной приведенной погрешности по аналоговому выходу Анорм равно верхнему пределу диапазона изменения выходного аналогового сигнала.

При непосредственном включении Анорм по ОУ равно номинальному значению преобразуемого входного сигнала ин, указанному в таблице 1.

При включении через измерительные трансформаторы Анорм по ОУ определяется как произведение номинального значения преобразуемого входного сигнала ин и коэффициента KTU, равного отношению номинального значения первичного напряжения измерительного трансформатора к номинальному значению вторичного напряжения измерительного трансформатора.

При определении основной погрешности по выходу RS-485 Анорм = 5 000 единиц.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до любой температуры в пределах рабочих условий применения на каждые 10 °С, не превышают ±0,25%.

Пределы допускаемой дополнительной погрешности, вызванной изменением питания от номинального до минимального и максимального значений, не превышают ±0,25 %.

Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, не превышают ±0,25%.

Приборы в течении 2 часов выдерживают перегрузку входным током и напряжением, равным 120% от номинального значения.

Питание приборов определяется потребителем при заказе и осуществляется по одному из следующих вариантов:

а ) от источника напряжения переменного тока 220В ± 10 % частотой 50 Гц;

б) от источника напряжения переменного тока от 85 до 264 В (номинальное значение напряжения 220 В) частотой 50 Гц или от источника напряжения переменного тока от 120 до 264 В (номинальное значение напряжения 220 В);

в) от источника напряжения постоянного тока от 18 до 36 В (номинальное значение напряжения 24 В);

г) от измерительной цепи напряжением от 75 до 125 В (номинальное значение напряжения 100 В).

Мощность , потребляемая приборами от цепи питания при номинальных значениях преобразуемых входных сигналов, В • А, не более                                    6;

Мощность, потребляемая приборами от измерительной цепи при номинальных значениях входных сигналов, В • А, не более                                         0,5.

Рабочие условия применения:

• - температура окружающей среды

• - относительная влажность

• - атмосферное давление

Габаритные размеры, мм, не более:

а) исполнение Е

б) исполнение Р

Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
