Номер по Госреестру СИ: 24911-19
24911-19 Преобразователи измерительные переменного тока
(Е842ЭС)
Назначение средства измерений:
Преобразователи измерительные переменного тока Е 842ЭС (в дальнейшем -преобразователи) предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.

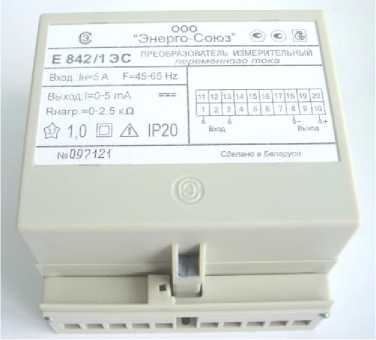

Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 1

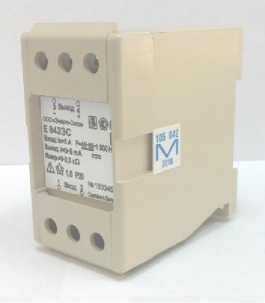

Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 3

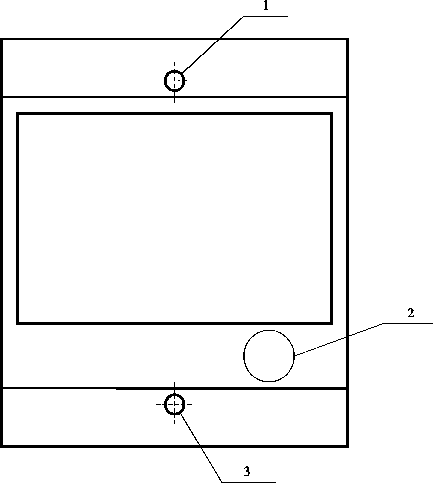

Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 4
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 5
Общие сведения
Дата публикации - 23.04.2019
Срок свидетельства - 31.05.2023
Номер записи - 170987
ID в реестре СИ - 553305
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
