15642-06 Преобразователи плотности и вязкости жидкости измерительные
(7825, 7826, 7827, 7828, 7829)
Назначение средства измерений:
Преобразователи плотности и вязкости жидкости измерительные моделей 7825, 7826, 7827, 7828, 7829 (далее - преобразователи) предназначены для непрерывного преобразования плотности и температуры жидкости (преобразователи 7825, 7826, 7828) или плотности, динамической, кинематической вязкости и температуры жидкости
(преобразователи 7827, 7829) в выходные электрические сигналы.
Внешний вид.
Преобразователи плотности и вязкости жидкости измерительные
Рисунок № 1
Внешний вид.
Преобразователи плотности и вязкости жидкости измерительные
Рисунок № 2
Внешний вид.
Преобразователи плотности и вязкости жидкости измерительные
Рисунок № 3

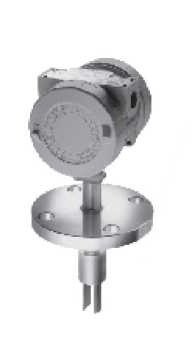

Внешний вид.
Преобразователи плотности и вязкости жидкости измерительные
Рисунок № 4
Внешний вид.
Преобразователи плотности и вязкости жидкости измерительные
Рисунок № 5
Программное обеспечение
В составе преобразователей 7825, 7826, 7827 встроенное программное обеспечение (ПО) не используется.
Преобразователи 7828, 7829 имеют ПО, встроенное в опциональную плату блока электроники преобразователя, которое производит обработку результатов измерений и передачу на внешние устройства.
Встроенное ПО записывается на заводе изготовителе и не поддерживает возможность идентификации посредством интерфейса пользователя. Идентификационные данные приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Встроенное программное обеспечение преобразователя плотности и вязкости жидкости измерительного 7828 |
782Х ADView V6 |
Build 0 Database version V2.2; 1.20 |
59 (hex) |
Встроенное программное обеспечение преобразователя плотности и вязкости жидкости измерительного 7829 |
782Х ADView V6 |
Build 0 Database version V2.2; 1.20 |
59 (hex) |
Преобразователи имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера. Класс защиты встроенного программного обеспечения ПО соответствует уровню С по МИ 3286. Встроенное ПО не влияет на метрологические характеристики преобразователей.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в Руководствах по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям плотности и вязкости жидкости измерительным, моделей 7825, 7826, 7827, 7828, 7829
-
1. ГОСТ 8.025-96 "ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей";
-
2. Техническая документация изготовителя;
-
3. ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;
-
4. ГОСТ Р 51330.1-99 «Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»;
Поверка
Поверкапреобразователей осуществляется по методикам поверки:
-
- в динамическом режиме по МИ 3001-2006 «Рекомендация. ГСИ. Преобразователи плотности и вязкости жидкости поточные моделей 7827 и 7829 фирмы «Solartron Mobrey Limited». Методика поверки в динамическом режиме»;
-
- на месте эксплуатации по МИ 3119-2008 «Рекомендация. ГСИ. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки на месте эксплуатации»;
-
- в условиях лаборатории по МИ 3302-2010 «Рекомендация. ГСИ. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки»;
-
- РД 50-294-81 «Методические указания. Плотномеры вибрационные. Методы и средства поверки».
Основные средства поверки:
-преобразователь вязкости модели OMS фирмы «The Japan Steel Works, Ltd» и измерительное устройство СМ-1000-М с пределами измерений динамической вязкости от 0 до 100 мПа*с (от 0 до 100)% и пределами абсолютной погрешности измерений динамической вязкости не более ± 0,33мПа*с;
- преобразователь плотности и вязкости жидкости измерительный модели 7829M эталонный с пределами допускаемой приведенной погрешности измерений вязкости не более ± 0,5 %, с пределами допускаемой погрешности измерений температуры ± 0,05 0С в диапазоне измерений температур от 0 до 50 0С;
- вискозиметр Штабингера SVM 3000, с пределами допускаемой относительной погрешности измерения вязкости, % в диапазоне от 3 до 10000 МПа*с не более ± 0,5 %;
- термометр цифровой малогабаритный ТЦМ 9410 с абсолютной погрешностью не более ± 0,03 0С в диапазоне измерения температур от 0 до 50 0С;
- рабочий эталон вязкости по ГОСТ 8.025 с пределами допускаемой приведенной погрешно -сти измерения динамической вязкости не более ± 0,5 %;
- установка для поверки вискозиметров , оснащенная измерительной камерой для монтажа поверяемого вискозиметра, соответствующей требованиям технической документации фирмы-изготовителя.
Изготовитель
Компания «Mobrey Limited»,
Соединенное Королевство (Великобритания),
158 Edinburg Avenue, Slough,
SL1 4UE United Kingdom,
Тел.: +44(0) 1753 756600; Факс: + 44(0) 1753 823589;
Е-mail: info.ru@emersonprocess.ru; www.mobrey.com.
Заявитель
ООО «Торговый Дом «Измерения Метрология Сервис»
Юридический адрес: 236006, г. Калининград, ул. Проспект Ленинский, д. 30
Адрес для корреспонденции : 117312, г. Москва, ул. Вавилова, д. 47А.,
Тел. +7(495)775-77-25, факс +7(495)221-10-51;
Е-mail: ims@imsholding.ru; www.imsholding.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи являются устройствами с вибрационно-резонансным принципом работы, основанным на зависимости собственной частоты колебаний резонансного контура металлического виброэлемента (типа камертонной вилки) и добротности этого контура от плотности или вязкости измеряемой жидкости, в которую погружен виброэлемент. Колебания виброэлемента поддерживаются с помощью специального пьезо-резисторного элемента, управляемого микропроцессором. Резонансная частота колебаний зависит от механических характеристик виброэлемента, температуры и плотности измеряемой жидкости.
Измерение температуры осуществляется с помощью встроенного платинового термопреобразователя сопротивления с номинальной статической характеристикой (Pt100).
Индивидуальные номинальные характеристики преобразования плотности и вязкости в частотный и (или) аналоговый выходной сигнал, а также температурные поправочные коэффициенты определяются при выпуске из производства и приведены в сертификате калибровки, который прилагается к каждому преобразователю.
Каждый из преобразователей имеет различные исполнения, который различаются по типоразмерам фланцев, нормированным значениям диапазона плотности и (или) вязкости, материалам, из которых изготовлены виброэлементы и элементы конструкции, контактирующие с измеряемой жидкостью, массе и габаритным размерам.
Конструктивное исполнение преобразователей обеспечивает встраивание их в системы производственного контроля непосредственно в трубопроводы, байпасы.
Преобразователи могут работать с устройствами измерения параметров жидкости и газа моделей 7950, 7951,7955 или с другими вторичными преобразователями, имеющими аналогичные характеристики. При этом выходные сигналы с преобразователя (частотный или аналоговый сигнал и сигнал от термопреобразователя сопротивления) передаются на вторичный преобразователь. Кроме этого, в моделях 7828, 7829 обеспечена возможность передачи данных по RS485.

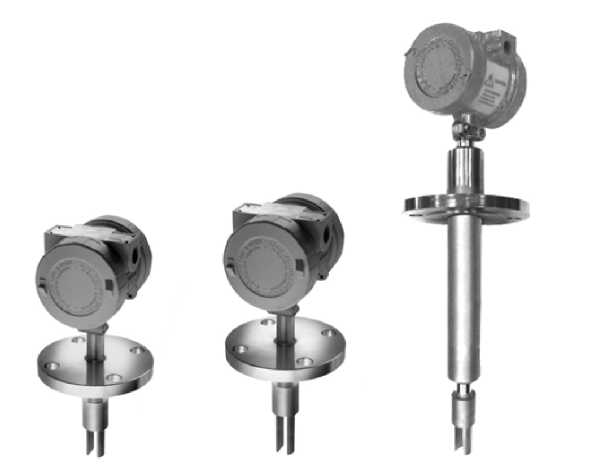

Рисунок 1 - Внешний вид преобразователя 7825, 7826/7828

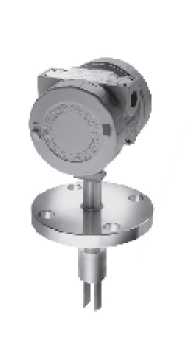

Рисунок 2 - Внешний вид преобразователя 7827

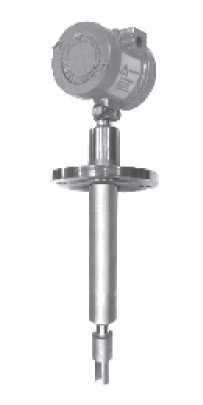

Рисунок 3 - Внешний вид преобразователя 7829
Исполнение преобразователей соответствует требованиям к взрывозащищенному электрооборудованию группы II по ГОСТ Р 51330.0-99. Вид взрывозащиты оборудования соответствует требованиям ГОСТ Р 51330.1-99, ГОСТ Р 51330.8-99 и ГОСТ Р 51330.10-99. Маркировка взрывозащиты 2Exde[ia]IIBT3X.
В комплект поставки преобразователя входят документы и изделия , перечисленные в таблице 3.
Таблица 3
Наименование |
Количество |
Примечание |
Преобразователь плотности и вязкости жидкости измерительный модели 7829 (7825, 7826, 7827, 7828) |
1 экз. |
В зависимости от заказа |
Сертификат калибровки |
1 экз. |
В зависимости от заказа |
Преобразователи плотности и вязкости жидкости измерительные модели 7829 (7825, 7826, 7827, 7828) Руководство по эксплуатации |
1 экз. |
В зависимости от заказа |
Устройство для подключения преобразователя к измерительной точке |
1 экз. |
В зависимости от заказа |
МИ 3001-2006 Рекомендация. ГСИ. Преобразователи плотности и вязкости жидкости поточные моделей 7827 и 7829 фирмы «Solartron Mobrey Limited». Методика поверки в динамическом режиме. |
1 экз. |
В зависимости от заказа |
МИ 3119-2008 Рекомендация. ГСИ. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки на месте эксплуатации. |
1 экз. |
В зависимости от заказа |
МИ 3302-2010 Рекомендация. ГСИ. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки. |
1 экз. |
В зависимости от заказа |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Модель |
7825 | 7826 | 7827 | 7828 | 7829 | ||||
Диапазон преобразования плотности, кг/м3 |
0 - 3000 | ||||
Пределы допускаемой основной абсолютной погрешности преобразования плотности, кг/м3 |
±1,0 В диапазоне плотности от 600 до 1250 кг/м3 В диапазоне вязкости от 0 до 500 сПз |
В диапазоне плотности от 600 до 1250 кг/м3 ±1,0 (для жидкости с вязкостью от 1 до 100 сПз) ±2,0 (для жидкости с вязкостью от 100 до 1000 сПз) ±5,0 (для жидкости с вязкостью от 1000 до 20000 сПз) |
±1,0 В диапазоне плотности от 600 до 1250 кг/м3 В диапазоне вязкости от 0 до 20000 сПз | ||
Диапазон температур рабочей среды, 0 С |
-50.200 | ||||
Диапазоны преобразования динамической вязкости, сПз |
- |
0,5-20000 Диапазоны калибровки* 0,5.10 10.100 100.1000 1000.12500 |
- |
0,5-12500 Диапазоны калибровки* 0,5.100 10.1000 100.12500 (для модели с удлиненным штоком) | |
Пределы допускаемой основной абсолютной погрешности преобразования динамической вязкости, сПз |
- |
±1,0 % от полной шкалы диапазона (±0,2 сПз в диапазоне 0,5 .10 сПз) |
- |
±1,0 % от полной шкалы диапазона (±0,2 сПз в диапазоне 0,5 .10 сПз) | |
Коэффициент коррекции плотности в зависимости от температуры, кг/м3/°С |
0,1 | ||||
Максимальное давление рабочей среды, МПа
штоком |
20,7 10,0 | ||||
Тип термосопротивления |
Pt100 | ||||
Выходные сигналы:
|
4 - 20 |
500 - 900 |
1000 - 2000 |
4.20 |
4.20 |
Каналы связи |
RS485 |
- |
- |
RS485 |
RS485 |
Напряжение питания постоянного тока, В |
20 - 28 |
23 - 25 |
24 - 27 |
20 - 28 |
20 - 28 |
Максимальный ток, мА |
45 |
42 |
50 |
45 |
45 |
Диапазон температур окружающей среды, 0С |
-40 . . . +85 | ||||
Габариты, не более, мм |
350хДу (152 . . . 165) ( в зависиости от модели) |
322хДу (152 . . . 165) ( в зависиости от модели) |
322хДу (152 . . . 165) ( в зависиости от модели) |
322хДу (152 . . . 165) ( в зависиости от модели) | |
Масса, не более, кг |
6,7 - 15 (в зависимости от модели) |
