МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

П Р И К АЗ

20 ноября 2020 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

• 1. Утвердить типы средств измерений, сведения о которых, в том числе их описания типа, прилагаются к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений, включая описания типа согласно приложению.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.

Заместитель Руководителя

--------------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 01B04FD2003 7АС92В24ВВЕЗ 7DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15,09.2020 до 15.09.2021

к__________—__________/

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

Сведения

о типах средств измерений

№ п/п	Типы средств измерений	Изготовитель средства измерения	Рег. номер	Методика поверки средств измерений	Интервал между поверками средств измерений	Приложение (Описание типа)
1	2	3	4	5	6	7
1.	Полуприцепы-цистерны 966611	Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс"), г. Нижний Новгород	79764-20	ГОСТ 8.600-2011	1 год	Приложение №1
2.	Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000	Общество с ограниченной ответственностью "Саратовский завод металлических конструкций" (ООО "СЗМК"), г. Саратов	79765-20	ГОСТ 8.570-2000	5 лет	Приложение №2

3.	Резервуар вертикальный стальной цилиндрический РВС- 20000	Закрытое акционерное общество "Завод Анкер" (ЗАО "Завод Анкер"), г. Челябинск	79766-20	ГОСТ 8.570-2000	5 лет	Приложение №3
4.	Резервуары стальные вертикальные цилиндрические РВС-5000	Акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (АО "АП РМК"), г. Саратов	79767-20	ГОСТ 8.570-2000	5 лет	Приложение №4
5.	Резервуары стальные горизонтальные цилиндрические РГС- 12,5	Акционерное общество "РН-Няганьнефтегаз" (АО "РН-Няганьнефтегаз"), ХМАО-Югра, г. Нягань	79768-20	ГОСТ 8.346-2000	5 лет	Приложение №5
6.	Резервуар вертикальный стальной цилиндрический РВС- 2000	Закрытое акционерное общество "АП Саратовский завод резервуарных металлоконструкций" (ЗАО "АП РМК"), г. Саратов	79769-20	ГОСТ 8.570-2000	5 лет	Приложение №6
7.	Система измерений количества и показателей качества нефти №225 ПСП "Калейкино" ПАО "Татнефть"	Открытое акционерное общество "Нефтеавтоматика" (ОАО "Нефтеавтоматика"), Республика Башкортостан, г. Уфа	79770-20	НА.ГНМЦ.0443-20 МП	1 год	Приложение №7

8.	Система измерений количества и показателей качества продукта № 1103	Акционерное общество "Инженернопроизводственная фирма "СИБНЕФТЕАВТОМАТИК А" (АО "ИПФ "СибНА"), г. Тюмень	79771-20	МП 1113-9-2020	1 год	Приложение №8
9.	Система измерений количества и параметров нефти сырой на выходе УПН "Тананыкская" ПАО "Оренбургнефть"	Общество с ограниченной ответственностью "Научнопроизводственное предприятие ОЗНА -Инжиниринг" (ООО "НПП ОЗНА - Инжиниринг"), Республика Башкортостан, г. Уфа	79772-20	МП 1033-9-2019	1 год	Приложение №9
10.	Резервуар стальной вертикальный цилиндрический РВСП-50000	Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова" (АО "НЗРМК им Н. Е. Крюкова"), Кемеровской обл., г. Новокузнецк	79773-20	ГОСТ 8.570-2000	5 лет	Приложение №10
11.	Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000	Общество с ограниченной ответственностью "Техностроймонтаж" (ООО "Техностроймонтаж"), г. Санкт-Петербург	79774-20	МП 0011-2020	5 лет	Приложение №11

12.	Полуприцеп-цистерна 96227-0000010-04	Акционерное общество "Грабовский автомобильный завод" (АО "Завод ГРАЗ"), Пензенская обл., с. Грабово	79775-20	ГОСТ 8.600-2011	2 года	Приложение №12
13.	Резервуар стальной горизонтальный цилиндрический РГС- 25	Закрытое акционерное общество "Металлист" (ЗАО "Металлист"), г. Электросталь, Московской обл.	79776-20	ГОСТ 8.346-2000	5 лет	Приложение №13
14.	Резервуар стальной горизонтальный цилиндрический РГС- 16	Закрытое акционерное общество "Металлист" (ЗАО "Металлист"), Московская обл., г. Электросаль	79777-20	ГОСТ 8.346-2000	5 лет	Приложение №14
15.	Система измерений количества нефтепродуктов АУТН ЛПДС "Сокур"	Общество с ограниченной ответственностью "МАРКОН Инженергезелльшафт РУС" (ООО "МАРКОН Инж. РУС"), г. Москва	79778-20	МП-224- RA.RU.310556- 2019	1 год	Приложение №15

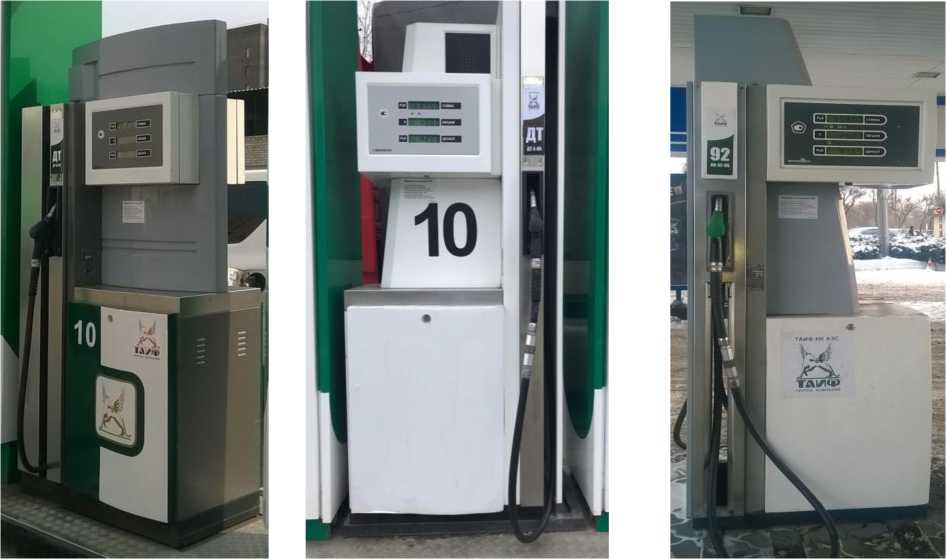

16.	Колонки топливораздаточные BMP 2012ОС Е, BMP 2012ОС V, BMP 2012SH Е	Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью "ТАТУНО РУС" (КОИИ ООО "ТАТСУНО РУС"), г. Рязань	79779-20	МИ 1864-88, МИ 2895-2004	1 год	Приложение №16

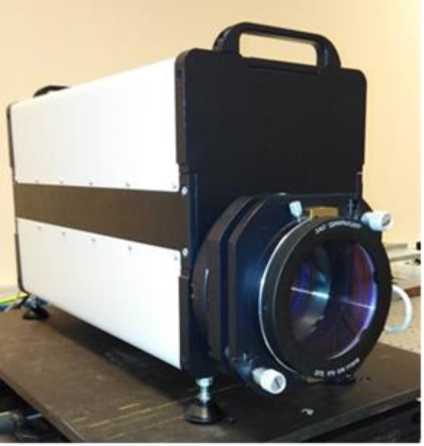

17.	Интерферометры лазерные ФТИ	Закрытое Акционерное общество "Дифракция" (ЗАО "Дифракция"), г. Новосибирск	79780-20	МП № 203-7-2019	1 год	Приложение №17
18.	Полуприцеп-цистерна ALI RIZA USTA A3TY	Фирма "ALI RIZA USTA TANKER SAN. VE TIC. LTD. STI", Турция	79781-20	ГОСТ 8.600-2011	2 года	Приложение №18
19.	Резервуары горизонтальные стальные (траншейные) РТС- 2000, РТС-5000	Федеральное государственное казенное учреждение комбинат "Арктика" Управления Федерального агентства по государственным резервам по Дальневосточному федеральному округу (ФГКУ комбинат "Арктика" Росрезерва), Приморский край, с. Тихоречное	79782-20	ОЦСМ 102196 2020 МП	5 лет	Приложение №19

Приложение

№20

---

Приложение № 20 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66

Назначение средства измерений

Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66 (далее по тексту -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66  - однофазные, заземляемые,

электромагнитные, с литой изоляцией.

Трансформаторы напряжения НОЛ-СВЭЛ-0,66  - однофазные, незаземляемые,

электромагнитные, с литой изоляцией.

Трансформаторы предназначены для установки в низковольтные комплектные устройства (НКУ) и другие закрытые распределительные устройства (ЗРУ).

Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и вторичных (от одной до двух), который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

Магнитопровод трансформаторов стержневого типа,   неразрезной. Обмотки

расположены на магнитопроводе концентрически.

В передней торцевой части трансформаторов сверху расположены высоковольтные выводы «А» и «Х» первичной обмотки.

Выводы вторичных обмоток «а» и «х» расположены в задней торцевой части трансформатора сверху.

Маркировка выводов первичной и вторичных обмоток, рельефная, расположена на литом блоке трансформаторов и выполнена при заливке трансформаторов компаундом в форму.

На выводы вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.

На опорной поверхности трансформаторов расположены четыре втулки с резьбой М6, предназначенные для крепления трансформаторов к плите или на месте установки.

Трансформаторы выпускаются в ряде модификаций, отличающихся напряжением первичной и вторичных обмоток, числом вторичных обмоток, габаритными размерами, массой, вариантами крепления на месте установки.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

На трансформаторах имеется табличка технических данных.

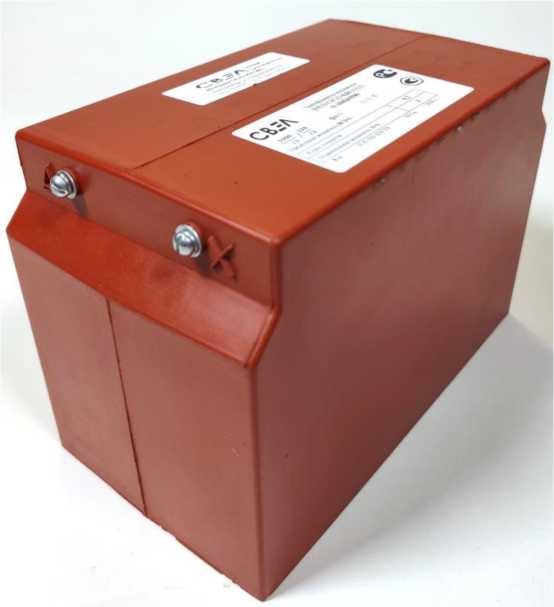

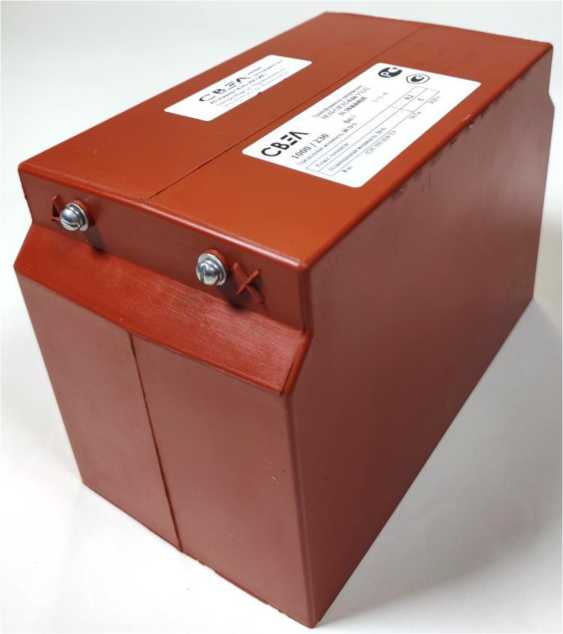

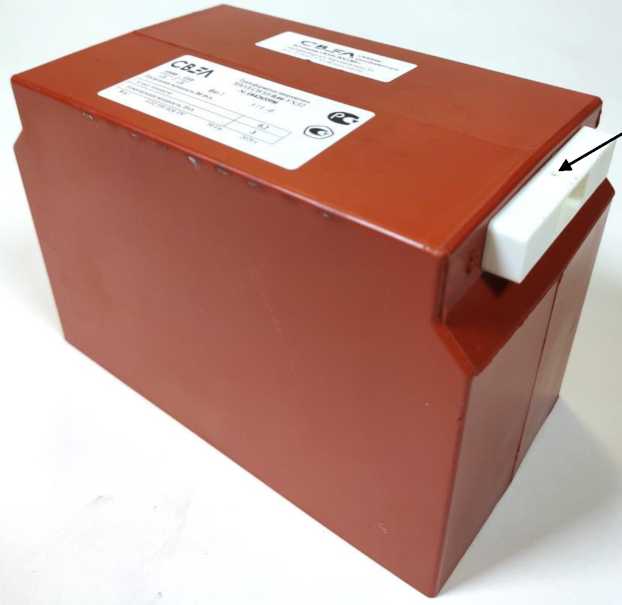

Общий вид трансформаторов представлен на рисунках 2 - 5.

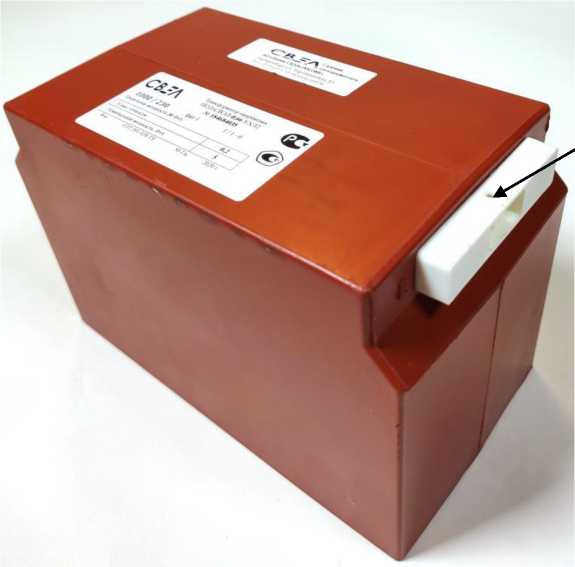

Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 5. Рабочее положение в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Однофазный

Напряжения Заземляемый

Рисунок 1 - Структура условного обозначения трансформаторов напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66

Программное обеспечение отсутствует. Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	ЗНОЛ-СВЭЛ-0,66	НОЛ-СВЭЛ-0,66
Наибольшее рабочее напряжение, кВ	0,72	1,2
	220/\3, 230/\3, 380/\3,	220,230,380,
	400/-V3, 660/^3, 690/^3,	400, 660, 690,
Номинальное напряжение первичной обмотки, В	720/^3, 750/^3, 800/\3,	720, 750, 800,
	850/^3, 900/^3, 950/^3,	850, 900, 950
	1000/^3	1000
Число вторичных обмоток	от 1 до 2	1
	100/^3, 110/^3, 120/^3,	100,110,120,
Номинальное напряжение вторичной обмотки, В	127/^3, 200/^3, 220/^3,	127, 200, 220,
	230/^3	230
Классы точности вторичных обмоток	0,2; 0,5; 1,0; 3,0
Номинальные мощности вторичных обмоток, В^А:
- при коэффициенте мощности (cos ф) от 0,5 до 1
для нагрузки типа I;	от 1 до 20
- при коэффициенте мощности (cos ф) активно-
индуктивной нагрузки 0,8 для нагрузки типа II	от 10 до 25
Номинальная частота напряжения сети, Гц	50 или 60 11
Примечание - 11 - для поставок на экспорт

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более - длина	190
- ширина	105
- высота	130
Масса, кг, не более	8,5
Климатическое исполнение и категория размещения	УХЛ2; Т2
по ГОСТ 15150-69
Средний срок службы, лет	30
Средняя наработка до отказа, ч	4405

Знак утверждения типа

наносится на табличку технических данных трансформатора методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66 (модификация по заказу)	-	1 шт.
Паспорт	0ЭТ.467.083 ПС, 0ЭТ.467.084 ПС	1 экз.
Руководство по эксплуатации	0ЭТ.461.060 РЭ, 0ЭТ.461.062 РЭ	1 экз. 1)
Примечание - 1) при поставке партии трансформаторов в один адрес общее количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее десяти экземпляров на партию из ста штук

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформаторы напряжения измерительные лабораторные серии НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде №   37854-08); прибор электроизмерительный эталонный многофункциональный

«Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде №  52854-13); магазин нагрузок МР3025 (регистрационный номер в Федеральном

информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государств енная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

0ЭТ.591.024 ТУ Трансформаторы напряжения ЗНОЛ-СВЭЛ-0,66, НОЛ-СВЭЛ-0,66. Технические условия

Изготовитель

Общество с ограниченной ответственностью «СвердловЭлектро - Силовые трансформаторы» (ООО «СВЭЛ - СТ»)

ИНН 6674239607

Адрес: 620010, г. Екатеринбург, ул. Черняховского, д. 61

Телефон (факс): +7 (343) 253-50-13 (+7 (343) 253-50-13)

Web-сайт: www.svel.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Приложение № 19 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные (траншейные) РТС-2000, РТС-5000

Назначение средства измерений

Резервуары горизонтальные стальные (траншейные) РТС-2000, РТС-5000 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.

Конструкция резервуаров представляет собой корытообразное днище, соединенное с изогнутыми по цилиндрической пов ерхности стенками. Стенки резервуаров подкреплены стальными шпангоутами. Покрытие выполнено из стальных щитов, опирающихся на стальные фермы. Концы ферм через оболочку резервуара опираются на бетонные фундаменты. Дно резервуаров имеет наклон к одному из торцов. Снаружи резервуары засыпаны местным грунтом с покрытием поверхности растительным слоем.

Резервуары РТС-2000 (зав. №№1, 2, 3, 4, 5, 6, 7, 8, 9) и РТС-5000 (зав. №№23, 24, 25, 26, 27, 29, 31, 32, 33, 35, 36, 38, 39, 40, 41, 42, 43, 44, 62, 63, 64) расположены в резервуарном парке ФГКУ комбинат «Арктика» Росрезерва (692310, Приморский край, Анучинский р-н.,с. Тихоречное, ул. Молодежная, 22).

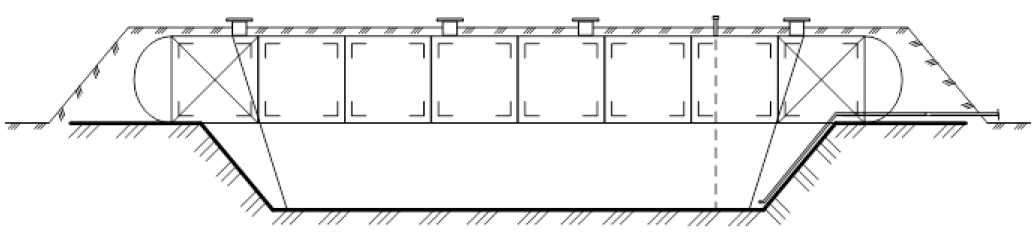

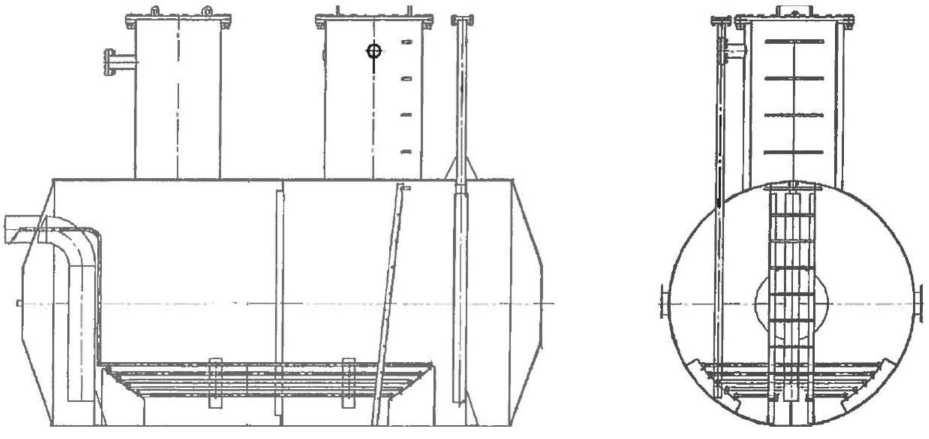

Эскиз резервуаров представлен на рисунке 1.

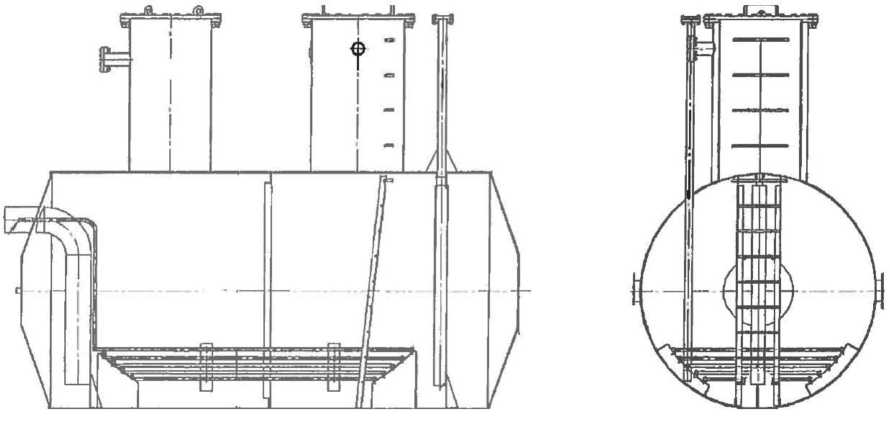

Рисунок 1 - Эскиз резервуаров

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	РТС-2000	РТС-5000
Номинальная вместимость, м3	2000	5000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего среды, °С - атмосферное давление, кПа	от -55 до +40 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар	—	1 шт.
Паспорт	—	1 экз.
Методика поверки	ОЦСМ 102196-2020 МП	1 экз.

Поверка

осуществляется по документу ОЦСМ 102196-2020 МП «ГСИ. Резервуары горизонтальные стальные (траншейные) РТС-2000, РТС-5000. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 24.07.2020 г.

Основные средства поверки:

• - счетчик жидкости турбинный PNF 100 (рег. №73899-19): пределы допускаемой относительной погрешности ±0,15 %;

• - система измерительная «Струна» (рег. №28116-04): от 10 до 9000 мм; пределы допускаемой абсолютной погрешности ±1,0 мм;

• - рулетка измерительная металлическая Р10У2Г (рег. №5 1 1 7 1 -12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования резервуарам горизонтальным стальным (траншейным) РТС-2000, РТС-5000

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Федеральное государственное казенное учреждение комбинат «Арктика» Управления Федерального агентства по государственным резервам по Дальневосточному федеральному округу

(ФГКУ комбинат «Арктика» Росрезерва)

ИНН 2513001797

Адрес: 692310, Приморский край, Анучинский р-н., с. Тихоречное, ул. Молодежная, 22

Телефон (факс): +7 (42362) 94-7-10; +7 (42362) 91-2-37

E-mail: arktika@dal.rosreserv.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.

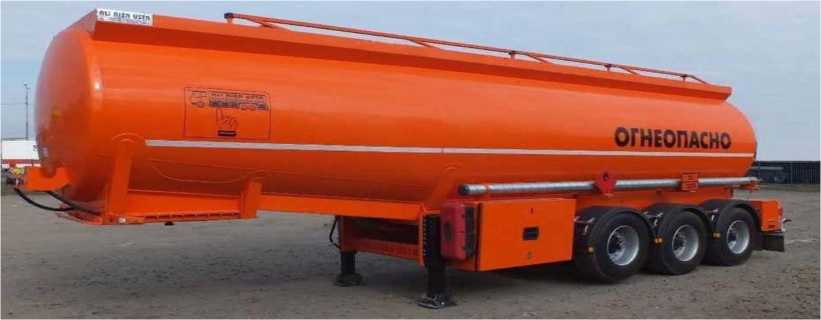

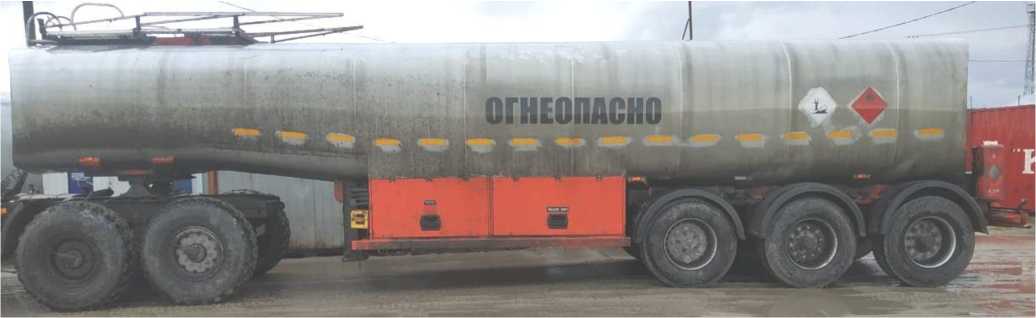

Рисунок 1 - Общий вид полуприцепа-цистерны ALI RIZA USTA A3TY

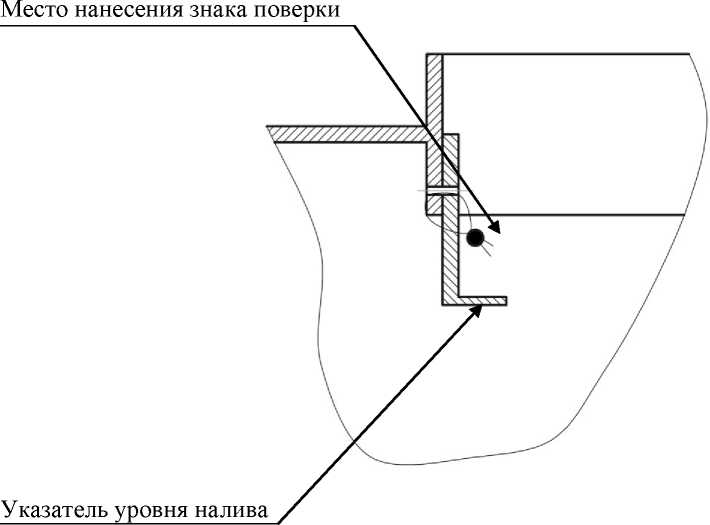

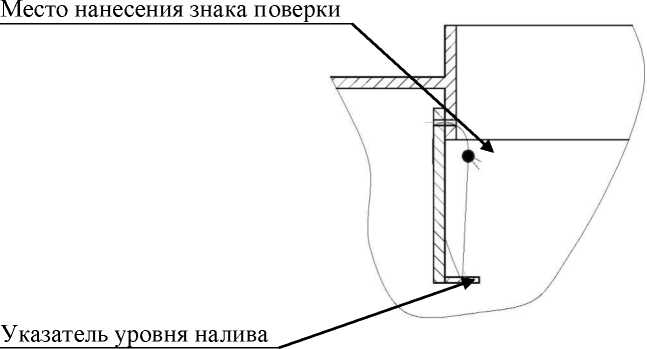

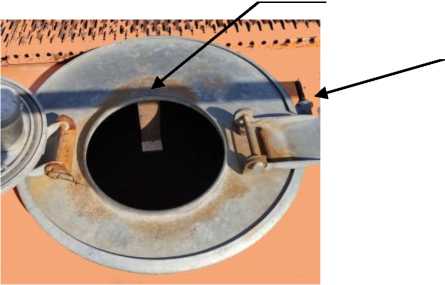

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Знак поверки нанесенный на заклепку

Пломбировка болта крепления крышки секции ППЦ

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	ALI RIZA USTA A3TY
Номинальная вместимость ППЦ, м3 (л)	30 (30000)
Пределы допускаемой относительной погрешности ППЦ, как меры полной вместимости при 20 °С, %	±0,4

Приложение № 18 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна ALI RIZA USTA A3TY

Назначение средства измерений

Полуприцеп-цистерна ALI RIZA USTA A3TY является транспортной мерой полной вместимости и предназначена для транспортирования и кратковременного хранения нефтепродуктов плотностью от 700 до 860 кг/м³.

Описание средства измерений

Принцип действия единичного экземпляра полуприцеп-цистерны ALI RIZA USTA A3TY с заводским номером (VIN) NP9A3TYSTBH042136 (далее-ППЦ) основан на измерении объема жидкости, залитой под указатель уровня налива в виде угольника приваренного к крышке горловины цистерны.

ППЦ состоит из сварного корпуса круглого сечения, изготовленного из стального листа. Внутри корпуса установлены перегородки, разделяющие цистерну на четыре изолированных отсека. Каждый отсек является мерой полной вместимости. Внутри изолированных отсеков имеются перегородки-волнорезы с отверстиями-лазами. В верхней части каждого отсека цистерны приварена цилиндрическая горловина. Отверстия горловин закрыты крышками, которые крепятся с помощью специальных хомутов. К крышке горловины с внутренней стороны приварен и скреплен с помощью заклепки из цветного металла указатель уровня налива в виде угольника, предназначенного, для визуального контроля наполнения цистерны топливом до калиброванного объёма.

В каждом отсеке смонтированы донные клапаны для слива нефтепродуктов самотеком.

С наружной стороны ППЦ в средней части приварены кронштейны для установки опорного устройства и установлен ящик технологического оборудования для управления донными клапанами отсеков. С боков ППЦ закреплены коробы цилиндрической формы для хранения раздаточных рукавов при транспортировке.

ППЦ окрашена в оранжевый цвет, на боковых поверхностях и сзади имеются надписи,«Огнеопасно» и знак с информационной табличкой для обозначения транспортного средства, перевозящего опасный груз.

Корпус цистерны крепится к раме. К нижней части лонжеронов рамы крепятся узлы и детали подвески, образующие шасси полуприцепа. ППЦ рассчитана на эксплуатацию при безгаражном хранении.

Защита от несанкционированного изменения положения указателя уровня налива, осуществляется нанесением знака поверки на заклепку, скрепляющую его с крышкой горловины секции ППЦ. Крышка горловины пломбируется через отверстие в стяжном болте хомута. На пломбу наносится знак поверки.

Общий вид ППЦ представлен на рисунке 1.

Таблица 2 - Основные технические характеристики

Характеристика	Значение
	ALI RIZA USTA A3TY
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при температуре +20 °С, %	от - 50 до +45 до 95
Количество отсеков	4
Длина цистерны, мм, не более	10000
Ширина цистерны, мм, не более	2550
Высота цистерны, мм, не более	3930

Знак утверждения типа

наносится на титульный лист паспорта ШЩ, типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Полуприцеп-цистерна	ALI RIZA USTA A3TY	1 шт.
Паспорт	-	1 экз.

Поверка

осуществляется по документу ГОСТ 8.600-2011 «Государственная система обеспечения единства измерений (ГСИ). Автоцистерны для жидких нефтепродуктов. Методика поверки» с применением массового метода измерения вместимости ТМ взвешиванием ТМ на весах.

Основные средства поверки:

• -    весы неавтоматического действия по ГОСТ OIML R 76-1-2011 погрешность которых составляет не более ±0,1% действительного значения измеряемой массы

• -    термометр с ценой деления шкалы не более 0,5 °С и диапазоном измерений температуры от 0 °С до плюс 50 °С по ГОСТ 28498;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку указателя уровня налива, пломбу болта крепления крышки секции ШШ, (рисунок 2) и на свидетельство о поверке.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ALI RIZA USTA A3TY

ТР ТС 018/2011 «Технический регламент Таможенного союза О безопасности колесных транспортных средств».

Изготовитель

Фирма «ALI RIZA USTA TANKER SAN. VE TIC. LTD. STI», Турция

Адрес: Турция, Ankara Adana Cevre Yolu 4.KM Sedirler Cikisi Konya.

Заявитель

Общество с ограниченной ответственностью «СОЮЗГАЗ» (ООО «СОЮЗГАЗ»)

ИНН 6215009195

Адрес: 390027, г. Рязань, ул. Касимовское шоссе, д. 1А.

Телефон: (4912) 25-52-90

E-mail: souzgaz.rzn@yandex.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области»

(ФБУ «Рязанский ЦСМ»)

Адрес: 390011, Рязанская обл., Рязань, проезд Старообрядческий, д. 5

Телефон: (4912) 55-00-01, 44-55-84, факс: (4912) 44-55-84

Web-сайт: http://rcsm-ryazan.ru

E-mail: asu@rcsm-ryazan.ru

Аттестат аккредитации ФБУ «Рязанский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311204 от 10.08.2015 г.

Приложение № 17 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Интерферометры лазерные ФТИ

Назначение средства измерений

Интерферометры лазерные ФТИ (далее интерферометры) предназначены для измерений отклонений от плоскостности оптических поверхностей.

Описание средства измерений

Измерение отклонений от плоскостности оптических поверхностей основано на анализе деформации формы интерференционных полос возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.

Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления эталонной пластины и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограм. Опционально интерферометр может оснащаться блоком фазового сдвига с пъезоприводом.

В качестве источника света в интерферометре используется He-Ne лазер с длиной волны 632 нм. Оптико-механический блок преобразует лазерное излучение и формирует плоский волновой фронт. Далее волновой фронт с помощью эталонной пластины, закрепленной в байонетном креплении, делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной пластины непосредственно назад в интерферометр. Другой - рабочий волновой фронт - проходит эталон и искажается контролируемой деталью. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности измеряемой оптической поверхности .

Интерферометры изготовлены одной модификации: ФТИ-100 (таблица 2).

Внешний вид интерферометров приведен на рисунке 1.

Пломбирование интерферометров лазерных ФТИ от несанкционированного доступа не предусмотрено.

Рисунок 1 - Внешний вид интерферометров лазерных ФТИ-100

Программное обеспечение

Интерферометры оснащены программным обеспечением (ПО) DiOpto. Програмное обеспечение позволяет вычислять отклонения формы контролируемой поверхности от эталонной плоскости спектральным методом (SM) и методом фазового сдвига (PS).

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

Таблица 1 - Идентификационные данные ПО интерферометров

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DiOpto
Номер версии (идентификационный номер) ПО	v.3.13 и выше
Цифровой идентификатор ПО	-

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Для защиты ПО от несанкционированного доступа используют USB-ключ.

Защита программного обеспечения интерферометров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики интерферометров

Модификация	ФТИ-100
Диапазон измерений отклонений от плоскостности, мкм	от 0,03 до 2,00
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм	±0,025
Повторяемость измерений, не более, мкм	0,008

Таблица 3 - Технические характеристики интерферометров

Модификация	ФТИ-100
Максимальный диаметр измеряемых оптических поверхностей, мм	100
Класс лазера по ГОСТ 31581-2012	3А
Длина волны лазера, не более, нм - He-Ne лазер	633
Мощность, не более, мВт	4
Допустимое значение частоты возмущающих гармонических вибраций, не более, Гц	30
Параметры электропитания Напряжение переменного тока, В	от 200 до 240
Частота, Гц	от 49 до 51
Масса, не более, кг	18
Габаритные размеры, не более, мм - длина	270
- ширина	205
- высота	500
Условия эксплуатации - температура окружающей среды, °С	От +18 до +22
- относительная влажность, %	От 50 до 90

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Интерферометр лазерный	ФТИ-100	5 шт.
Компьютер с ПО		1 шт.
Паспорт		5 шт.
Методика поверки	МП № 203-7-2019	1 экз.

Поверка

осуществляется по документу МП № 203-7-2019 «ГСИ. Интерферометры лазерные ФТИ. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 марта 2019 г.

Основное средство поверки:

- мера отклонений от плоскостности 0 120 мм, рег. № 48279-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к интерферометрам лазерным ФТИ

ГОСТ 8.661-2018 ГСИ. Государственная поверочная схема для средств измерений параметров отклонения от плоскостности оптических поверхностей размером до 200 мм

Изготовитель

Закрытое Акционерное общество «Дифракция» (ЗАО «Дифракция») ИНН 5408270404

Адрес: 630128, Новосибирск, ул. Кутателадзе, д. 4Г, оф.218 Тел./факс: +7 (383)-332-50-60

E-mail: www.diffraction.ru, web-сайт: v.n.homutov@gmail.com

Заявитель

Акционерное общество «Научно-исследовательский институт оптико-электронного приборостроения» (АО «НИИ ОЭП»)

ИНН 4725481940

Адрес: 188540, Ленинградская обл., г. Сосновый Бор, ул. Ленинградская, д.29, литер Т Тел./факс: 8(81369) 22778/ 8(81369) 45373

E-mail: contact@niioep.ru, web-сайт: www.niioep.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Приложение № 16 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные BMP 2012ОС Е, BMP 2012ОС V, BMP 2012SH Е

Назначение средства измерений

Колонки топливораздаточные BMP 2012ОС Е, BMP 2012ОС V, BMP 2012SH Е (далее - колонка), предназначены для измерения объема топлива (бензин и дизельное топливо) вязкостью от 0,55 до 40 мм²/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.

Описание средства измерений

Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

На дистанционном пульте (управляющем компьютере) задается доза. При снятии раздаточного крана (пистолета) автоматически включается соответствующий данному виду топлива электродвигатель, передающий через клиноременную передачу вращение насосу моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции. Далее топливо через электромагнитный клапан поступает в соотв етствующий измеритель объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение на индикаторах (дисплеях колонки) информации о разовой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает в емкость потребителя.

Колонка состоит из основных модулей:

• - модуля гидравлики, состоящего из каркаса с основанием и комплектующего оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с генератором импульсов, системы патрубков);

• - модуля лебедки (стойки) шлангов;

• - модуля счетчика с дисплеем и управляющей электроникой.

Модуль гидравлики состоит из основания, которое совместно с торцевым и внутренним столбом после соединения с консолями дозаторов и моноблоков, создает несущую часть модуля гидравлики. Два сопряженных насосных моноблока каждого модуля гидравлики значительно укрепляют каркас колонки.

Модуль раздаточных шлангов представляет собой отдельный модуль, состоящий из стойки лебедки раздаточных шлангов, которая работает по принципу свободно подве-шивамого груза в петле шланга, волоков шлангов и элементов наружного покрытия. Данная конструкция позволяет при необходимости вытягивать шланги на достаточную длину с возвратом их в корпус модуля шлангов. К модулю раздаточных шлангов крепится модуль счетчика.

Конструкция основных модулей является самонесущей и выполняет функцию крепления комплектующих элементов, патрубков, электромонтажа. Кроме того, она является несущей основой для деталей и узлов облицовки колонок. Внутреннее пространство модуля счетчика герметично закрыто застекленными крышками с замками. Все модули с установленным оборудованием также закрыты специальными дверками или панелями с замками, которые в процессе работы колонки должны быть постоянно закрыты.

Характер производства колонок - единичное, колонки: заводские номера: BMP 2012ОС Е - 5002, 5160, 5034; BMP 2012ОС V - 5444; BMP 2012SH Е - 2935, 2635, 2936, 2636, 2578, 2580, 2579, 2637.

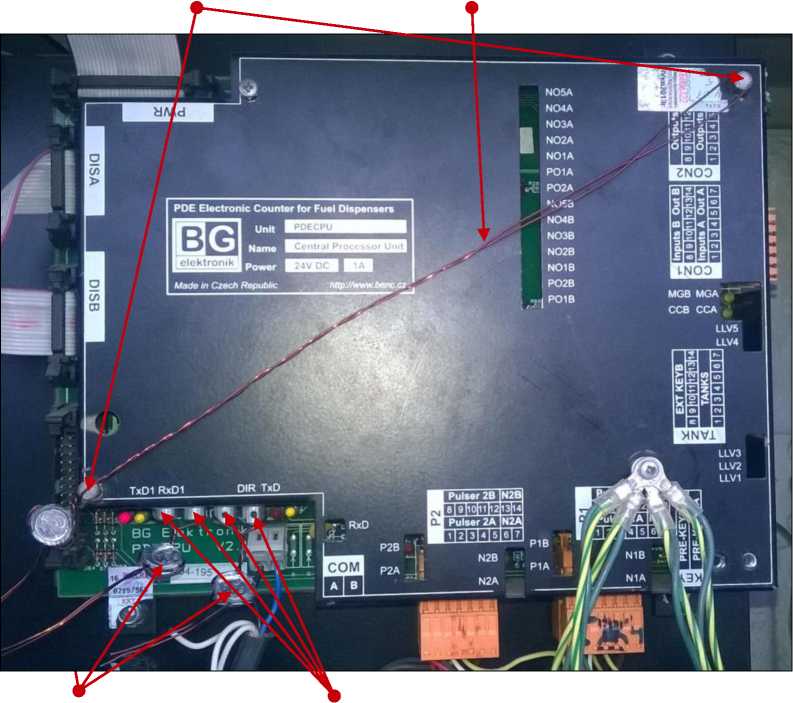

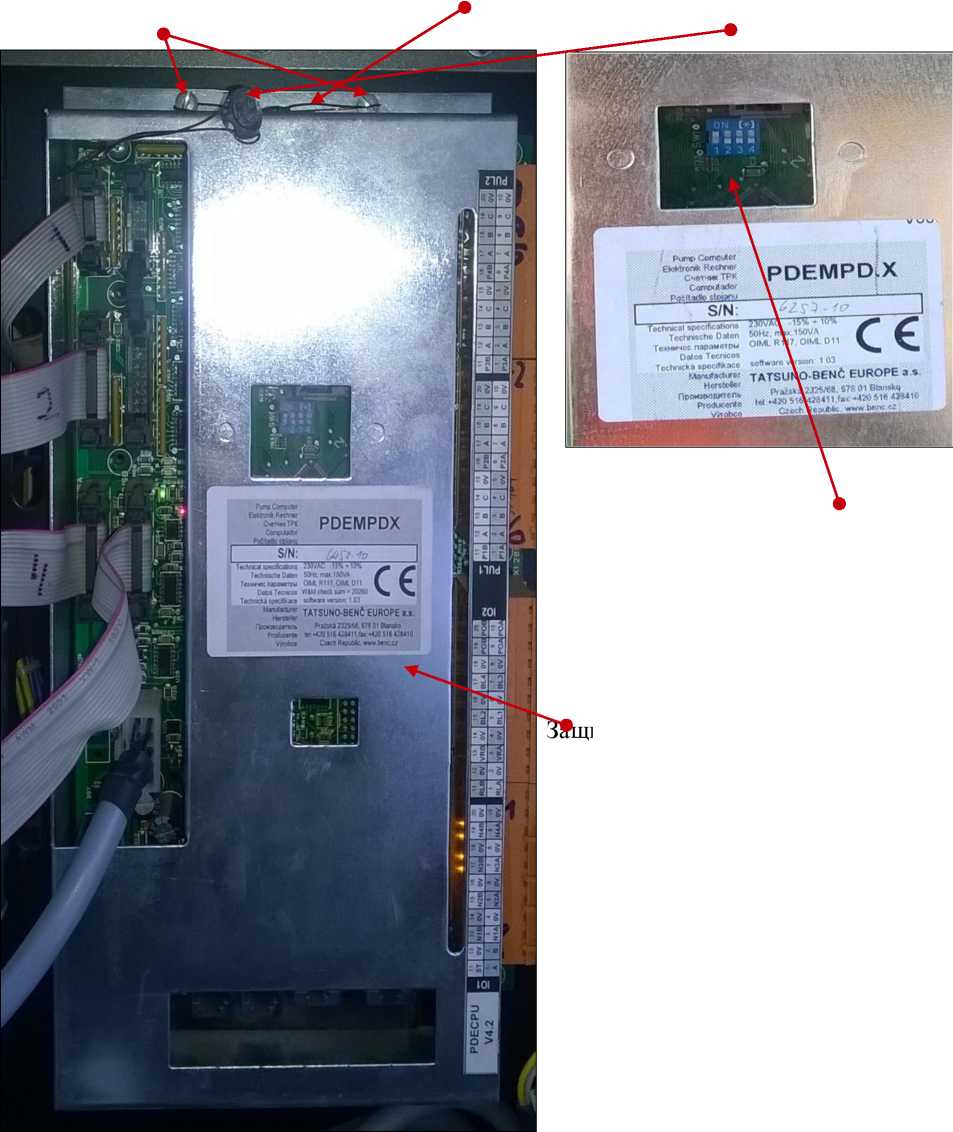

Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 4.

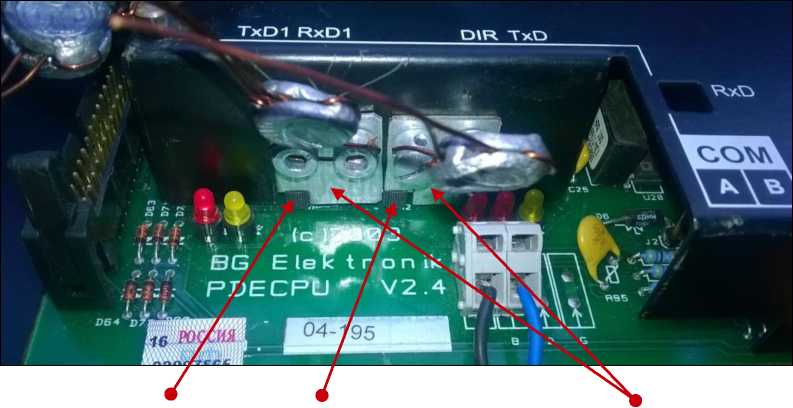

Рисунок 3 - Пломбировка суммарного электронного счетчика и положение фискального переключателя (SW1-1) топливораздаточных колонок заводской № 5002, № 5160, № 5034, № 5444

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Основные метрологические характеристики

Наименование характеристики	Значение характери стики
Номинальный расход топлива через один рукав колонки, л/мин, не менее	50
Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %	±0,25
Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, %	±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение характеристи ки
Минимальный расход, л/мин	5
Количество видов отпускаемого топлива	1
Количество раздаточных пистолетов	2
Тип гидравлики	Напорная/всасывающая
Номинальное напряжение питания от сети переменного тока, В	ООП +10% 380-15%
Номинальная частота сети переменного тока, Гц	50±1
Номинальная сила тока, А	1,88
Номинальная мощность двигателя, кВт	0,75
Средний срок службы, лет	12
Средняя наработка на отказ, ч	12000
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -40 до +50 от 30 до 100
Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива	от -40 до +35 от -40 до +50

Таблица 3 - Остальные характеристики в зависимости от исполнения

Характеристика	Исполнение
	BMP 2012OC Е заводские номера 5002, 5160, 5034	BMP 2012ОС V заводской номер 5444	BMP 2012SH E заводские номера 2935, 2635, 2936, 2636, 2578,2580, 2579, 2637
Габаритные размеры (Д*Ш*В), мм, не более	900x580x2156	900x580x2300	850x580x2217
Масса, кг, не более	192	190	180

Таблица 4 - Маркировка взрывозащиты

Заводской номер	Номер сертификата
№ 5002, № 5160, № 5034	РОСС RU.ГБ04.В 01553
№ 5444	ТС RU С-Ии.ГБ08.В.00189
№ 2935, № 2635, № 2936, № 2636, № 2578, № 2580, № 2579, № 2637	РОСС RU.ГБ04.В00609

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки колонок приведен в таблице 5.

Таблица 5 - Комплект поставки колонок

Наименование	Количество
Колонка топливораздаточная:
- BMP 2012ОС Е заводские номера 5002, 5160, 5034;	- 3 шт.;
- BMP 2012ОС V заводской номер 5444;	- 1 шт.;
- BMP 2012SH Е заводские номера 2935, 2635, 2936, 2636, 2578, 2580,
2579,2637	- 8 шт.
Руководство по эксплуатации	12 экз.

Поверка осуществляется по документам:

МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» - первичная поверка;

МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка.

Основные средства поверки:

• - при первичной поверке: рабочие эталоны 2-го разряда по Приказу Росстандарта № 256 от 7.02.2018 г. - мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;

• - при периодической поверке: рабочие эталоны 2-го разряда по Приказу Росстан-дарта № 256 от 7.02.2018 г. - мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в формуляр колонки или в свидетельство о поверке.

Сведения о методиках (методах) измерений

реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным BMP 2012ОС Е, BMP 2012ОС V, BMP 2012SH Е

Приказ Росстандарта № 256 от 7.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Техническая документация фирмы-изготовителя

Изготовитель

Коммерческая организация с иностранными инвестициями общество с ограниченной ответственностью «ТАТСУНО РУС» (КОИИ ООО «ТАТСУНО РУС»)

ИНН 6227006897.

Адрес: 390042, г. Рязань, ул. Прижелезнодорожная, д. 10.

Телефон/факс: 8 (4912) 240-675, 240-676, 241-408.

Заявитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН: 1639028805.

Адрес: 420111, г. Казань, ул. Астрономическая д. 5/19, кабинет 56.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, Дом 7А.

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org.

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

Приложение № 15 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

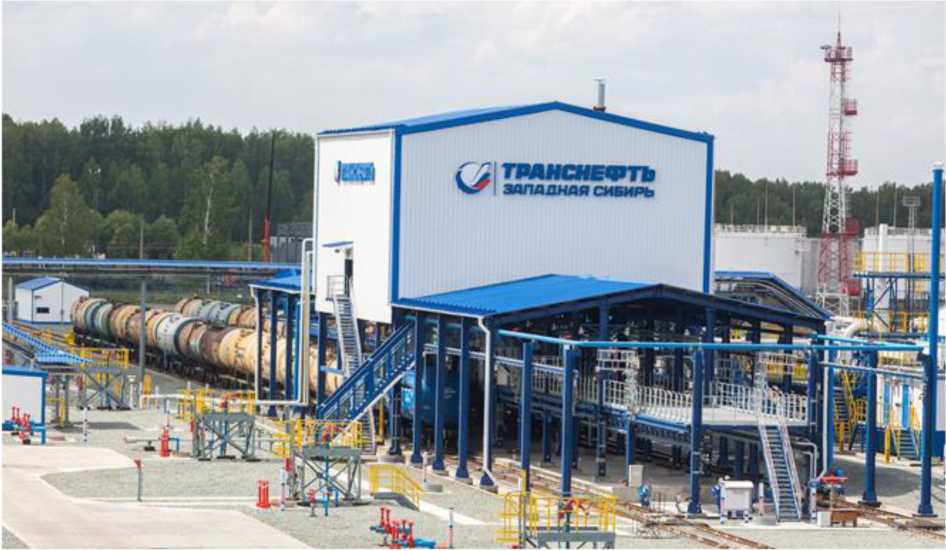

Система измерений количества нефтепродуктов АУТН ЛПДС «Сокур»

Назначение средства измерений

Система измерений количества нефтепродуктов АУТН ЛПДС «Сокур» (далее -система) предназначена для измерений в автоматизированном режиме массы нефтепродуктов в железнодорожных цистернах, управления процессом налива, а также проведения учетно-расчетных операций при отгрузке нефтепродуктов.

Описание средства измерений

Принцип действия системы основан на прямом методе статических измерений массы нефтепродуктов в соответствии с ГОСТ 8.587-2019 расцепленных цистерн с остановкой состава, не расцепленных цистерн с остановкой состава, целого состава без учета поправки на выталкивающую силу воздуха или с учетом поправки.

Система осуществляет измерение массы нефтепродукта следующим образом:

Масса порожних и груженых железнодорожных цистерн измеряется на весах вагонных 7260 модификации 7260S (регистрационный номер 71056-18). Взвешивание нефтепродуктов проводится на двух подъездных путях, на каждом из которых размещены двое весов.

Преобразователь давления измерительный EJ*, модификации EJX, модель EJX510A (регистрационный номер 59868-15) и термопреобразователь сопротивления Метран-2000 (регистрационный номер 38550-13) в комплекте с преобразователем JUXTA серии VJ модели VJU7 (регистрационный номер 59309-14) или преобразователем измерительным серии IM модели IM34-12EX-CRI/K63 (регистрационный номер 49765-12) преобразуют текущие значения атмосферного давления и температуры в аналоговые унифицированные электрические сигналы силы постоянного тока (от 4 до 20 мА). Далее аналоговые унифицированные электрические сигналы силы постоянного тока поступают на входы преобразователей измерительных серий S, K, H модели KFD2-STC5-1.2O (регистрационный номер 65857-16) или на входы преобразователей измерительных серии IM модели IM33-12EX-HI/24VDC (регистрационный номер 49765-12). Аналоговые унифицированные электрические сигналы силы постоянного тока от преобразователей измерительных серий S, K, H модели KFD2-STC5-1.2O или преобразователей измерительных с гальванической развязкой серии MC33 поступают на входы измерительных модулей контроллера программируемого SIMATIC   S7-300

(регистрационный номер 15772-11).

Цифровые коды, преобразованные посредством контроллера программируемого SIMATIC S7-300 в значения температуры и атмосферного давления передаются в весовые терминалы IND780 из состава весов вагонных 7260 модификации 7260S, где по измеренным значениям массы порожней и груженой цистерны, температуры и атмосферного давления вычисляется масса нефтепродукта без поправки на выталкивающую силу воздуха и с поправкой на выталкивающую силу воздуха. Значения массы нефтепродукта по протоколу Modbus TCP передаются на автоматизированные рабочие места (далее - АРМ) оператора. В состав системы входит три АРМ оператора: один основной и два резервных.

Система представляет собой единичный экземпляр средства измерений, спроектированный для конкретного объекта из компонентов серийного изготовления и состоит из четырех автономных блоков обеспечивающих измерение массы нефтепродуктов на одних весах. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Система обеспечивает выполнение следующих функций:

-   измерение массы порожних и груженых железнодорожных цистерн;

- автоматическое измерение атмосферного давления и температуры окружающего воздуха;

- автоматизированное вычисление массы нефтепродуктов в соответствии с методикой измерений без учета поправки на выталкивающую силу воздуха и с учетом поправки на выталкивающую силу воздуха;

-   регистрацию, обработку, хранение и индикацию результатов измерений;

-   формирование отчетных документов по результатам взвешивания;

- архивирование и хранение данных по операциям отпуска нефтепродукта;

- самодиагностику;

- защиту результатов измерений от несанкционированного доступа;

- ведение журналов отказов, неисправностей и других нештатных ситуаций работы оборудования, а также действий персонала;

- обмен данными с микропроцессорной системой автоматизации автоматизированной установки тактового налива (МПСА АУТН), системой распознавания номеров и информационной системой загрузочных заказов.

Общий вид системы представлен на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

Рисунок 1 - Общий вид системы измерений количества нефтепродуктов

АУТН ЛПДС «Сокур»

Программное обеспечение

Программное обеспечение (далее - ПО) системы, обеспечивающее реализацию функций системы, состоит из встроенного ПО весов вагонных и ПО АРМ оператора.

ПО АРМ оператора функционирует в SCADA-системе SIMATIC WinCC, осуществляет отображение информации об отгрузке (загрузочные заказы), весовой информации и информации о состоянии весового оборудования, управление этапами процесса налива, формирование отчетной документации, ведение архивов.

Метрологически значимым является встроенное ПО весовых терминалов IND780 из состава весов вагонных 7260 модификации 7260S, реализующее отображение результатов взвешивания и расчет массы взвешиваемого нефтепродукта в соответствии с заложенным алгоритмом. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя весов.

Метрологические характеристики системы нормированы с учетом влияния ПО.

Идентификационные данные метр ологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО терминалов IND780

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Terminal FW MCN1.7
Номер версии (идентификационный номер) ПО	7.5.04
Цифровой идентификатор ПО	-*
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Уровень защиты программного обеспечения «высокий» в соответствии с Р

50.2.077-2014.

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массы нефтепродуктов, т в расцепленных цистернах с остановкой состава в не расцепленных цистернах с остановкой состава в составе	от 25 до 77 от 40 до 77 от 80 до 1000
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов1), %: в расцепленной цистерне с остановкой состава в не расцепленной цистерне с остановкой состава с количеством цистерн в составе от 2 до 7 в не расцепленной цистерне с остановкой состава с количеством цистерн в составе от 12 до 14 в составе	±0,4 ±0,4 ±0,6 ±0,4
Диапазон измерений температуры воздуха, °С	от -50 до +50
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С	±0,8
Диапазон измерений атмосферного давления, кПа	от 0 до 200
Пределы допускаемой приведенной к диапазону измерений погрешности измерений атмосферного давления, %	±0,8
Примечание: С учетом и без учета поправки на выталкивающую силу воздуха

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 198 до 242 от 49 до 51
Условия эксплуатации: - температура окружающего воздуха, °С: в месте размещения ГПУ и датчиков весов, преобразователя давления и термопреобразователя сопротивления в месте размещения аппаратуры обработки информации и АРМ оператора - относительная влажность воздуха, %: в месте размещения ГПУ и датчиков весов, преобразователя давления и термопреобразователя сопротивления в месте размещения аппаратуры обработки информации и АРМ оператора -атмосферное давление, кПа	от -42 до +50 от +15 до +25 95 (без конденсации влаги) от 30 до 80 от 84 до 106,7
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки комплекса приведен в таблице 4.

Таблица 4 - Комплект поставки

Наименование	Обозначение	Количествово
Система измерений количества нефтепродуктов АУТН ЛПДС «Сокур»	-	1 шт. Зав. № 01
Система измерений количества нефтепродуктов АУТН ЛПДС «Сокур». Паспорт	10063-05-08-000000-А2.ПС	1 экз.
Железнодорожная наливная эстакада ЛПДС "Сокур". Информационно-вычислительный комплекс железнодорож-ных весов автоматизированной установки тактового налива. Организационное обеспечение. Руководство пользователя	10063-05-08-000000-А2.И3	1 экз.
Система измерений количества нефтепродуктов АУТН ЛПДС «Сокур». Методика поверки	VI1I-224-RA.RU.3I0556- 2019	1 экз.
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы		1 экз.

Поверка

осуществляется по документу Mn-224-RA.RU.310556-2019 «ГСИ. Система измерений количества нефтепродуктов АУТН ЛПДС «Сокур». Методика поверки», утвержденному Западно-Сибирским филиалом ФГУП «ВНИИФТРИ» 24.03.2020 г.

Основные средства поверки:

• -    средства поверки в соответствии с документами на поверку средств измерений, входящих в состав системы;

• -   калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 Ех (Регистрационный номер 35062-07) диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(10 ^-4d + 1) мкА, где I - воспроизводимое значение силы постоянного тока, мкА.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе 464-RA.RU.311735-2019 «Масса нефтепродуктов, отгружаемых в железнодорожные 4-х - осные вагоно-цистерны. Методика измерений на системе измерений количества нефтепродуктов АУТН ЛПДС «Сокур». АО «Транснефть - Западная Сибирь»», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», аттестат аккредитации № RA.RU.311735 от 27.06.2016 г. Свидетельство об аттестации № 464-RA.RU.311735-2019.

Нормативные документы, устанавливающие требования к системе измерений количества нефтепродуктов АУТН ЛПДС «Сокур»

Приказ Росстандарта № 2818 от 29 декабря 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы.

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

Приказ Министерства энергетики Российской Федерации от 15.03.2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Изготовитель

Общество с ограниченной ответственностью «МАРКОН Инженергезелльшафт РУС»

(ООО «МАРКОН Инж. РУС»)

ИНН 7731141352

Адрес: 125252, г.Москва, ул.Авиаконструктора Микояна, д.12, подъезд 1, этаж 4

Юридический адрес: 125252, г.Москва, ул.Авиаконструктора Микояна, д.12, 3 этаж, помещение №2, комната 7

Телефон (факс): +7 (499) 551 57 07

E-mail: info@marcon-fs.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, Рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 01.01.2016 г.

Приложение № 14 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-16

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС -16 (далее - РГС) предназначен для измерения объема жидкости.

Описание средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-16 представляет собой закрытый подземный горизонтальный цилиндрический сосуд днищами в форме усеченного конуса, оснащенный люками и патрубками.

Место расположения резервуара стального горизонтального цилиндрического РГС-16, заводской номер 81: АО «РН-Няганьнефтегаз», ЦТП «Красноленинский», УНПА Ем-Ега ЦППН и ППД.

Эскиз РГС представлен на рисунке 1.

Рисунок 1 - Эскиз РГС

Пломбирование резервуара стального горизонтального цилиндрического РГС-16 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	16
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Срок службы, лет	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-16 зав. № 81	1 экз.
Паспорт		1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.

Основным средством поверки является комплекс градуировки резервуаров «ЗОНД», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17906-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-16

ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Закрытое акционерное общество «Металлист» (ЗАО «Металлист»)

(изготовлен в 1987 г. Опытным заводом «Металлист»)

ИНН 5053001342

Адрес: 144000, Московская обл., г. Электросаль, ул. Красная, 13

Заявитель

Акционерное общество «РН-Няганьнефтегаз» (АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Адрес: 628183, ХМАО-Югра, г. Нягань, ул. Сибирская, д. 10, к. 1

Телефон: (34672) 92-222

Факс: (34672) 94-444

E-mail: rn_nng@rosneft.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88,

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 14 декабря 2015 г.

Приложение № 13 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-25

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-25 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара стального горизонтального цилиндрического РГС-25 (далее - резервуар) основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения до определенного уровня.

Резервуар представляет собой сварной металлический сосуд с усеченно -коническими днищами. Расположение резервуара - горизонтальное, подземное.

Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки резервуара.

Резервуар с заводским № 159 расположен на территории ЛПДС «Староликеево» Горьковского РНУ АО «Транснефть-Верхняя Волга», Нижегородская область, Кстовский район.

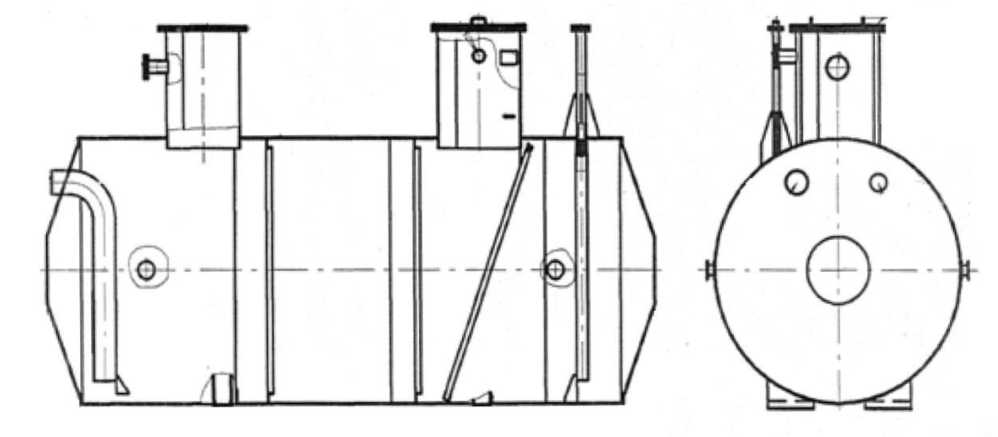

Эскиз резервуара приведен на рисунке 1.

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС -25

Пломбирование резервуара не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуара представлены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %	±0,25

Т аблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа	от -48 до +36 от 84,0 до 106,7
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

• - рулетка измерительная металлическая типа Р модификации Р10Н2Г, (регистрационный номер в Федеральном информационном фонде 51171-12);

• - комплекс измерительно-вычислительный ГРАД-22 (регистрационный номер в Федеральном информационном фонде 39010-08);

• - термометр лабораторный электронный, модели ЛТ-300 (регистрационный номер в Федеральном информационном фонде 61806-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и градуировочную таблицу резервуара.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Закрытое акционерное общество «Металлист»

(ЗАО «Металлист»)

ИНН 5053001342

Адрес: 144000, Московская обл., г. Электросталь, ул. Красная, д. 13

Заявитель

Акционерное общество «Транснефть-Метрология»

(АО «Транснефть-Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2

Телефон (факс): (495) 950-87-00, (495) 950-85-97

Web-сайт: www.centermo.transneft.ru

E-mail: cmo@cmo.transneft.ru

Испытательный центр Общество с ограниченной ответственностью Центр Метрологии «СТП»

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.

Приложение № 12 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна 96227-0000010-04

Назначение средства измерений

Полуприцеп-цистерна 96227-0000010-04 (далее по тексту - ШШ,) предназначена для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м³.

Описание средства измерений

Принцип действия ПП, основан на ее заполнении нефтепродуктом до указателя уровня налива, соотв етствующего определенному объему нефтепродукта. Слив нефтепродукта произв одится самотеком или через насос.

ПП, состоит из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ПП, является транспортной мерой полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ПП, установлены волнорезы. К верхней части обечайки корпуса цистерны ПП, приварена заливная горловина с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, механический донный клапан, кран шаровой, рукава напорно-всасывающие.

На боковых сторонах и сзади ПП, имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

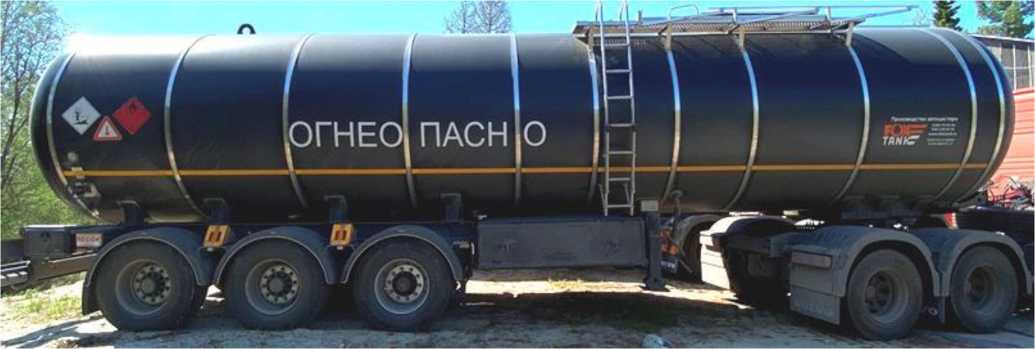

Общий вид ПП, представлен на рисунке 1.

Рисунок 1 - Общий вид ПП,

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя

уровня налива, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	X90962274H0004454
Номинальная вместимость, м3	35
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Заводской номер	X90962274H0004454
Снаряженная масса, кг, не более	9800
Температура окружающей среды при эксплуатации, °С	от -40 до +50

Знак утверждения типа

наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Полуприцеп -цистерна	96227-0000010-04	1 шт.
Запасные части, инструменты и принадлежности	—	1 комплект
Формуляр	—	1 экз.
Паспорт транспортного средства	—	1 экз.

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.

Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные документы, устанавливающие требования к полуприцепу-цистерне 96227-0000010-04

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки

Изготовитель

Акционерное общество «Грабовский автомобильный завод»

(АО «Завод ГРАЗ»)

ИНН 5809036360

Адрес: 442770, Пензенская обл., Бессоновский р-н., с. Грабово, ул. Кирпичная, д. 58

Телефон: +7 (8412) 32-99-84

Web-сайт: https://graz.ru/

Заявитель

Общество с ограниченной отв етственностью «Витязь»

(ООО «Витязь»)

ИНН 5507099162

Адрес: 644123 г. Омск, б-р. Архитекторов, д. 3, кор. 2, кв. 45

Телефон: +7 (913) 678-70-08

E-mail: vityaz55@bk.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон: +7 (3812) 68-07-99

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311670 от 01.07.2016 г.

Приложение № 11 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемораздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 с заводскими номерами 1/1, 1/2, 1/3, 1/4 расположены на территории ООО «ПТП».

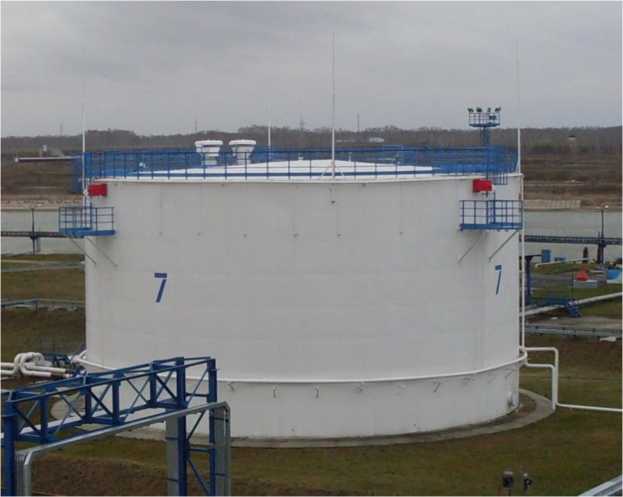

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 представлен на рисунке 1.

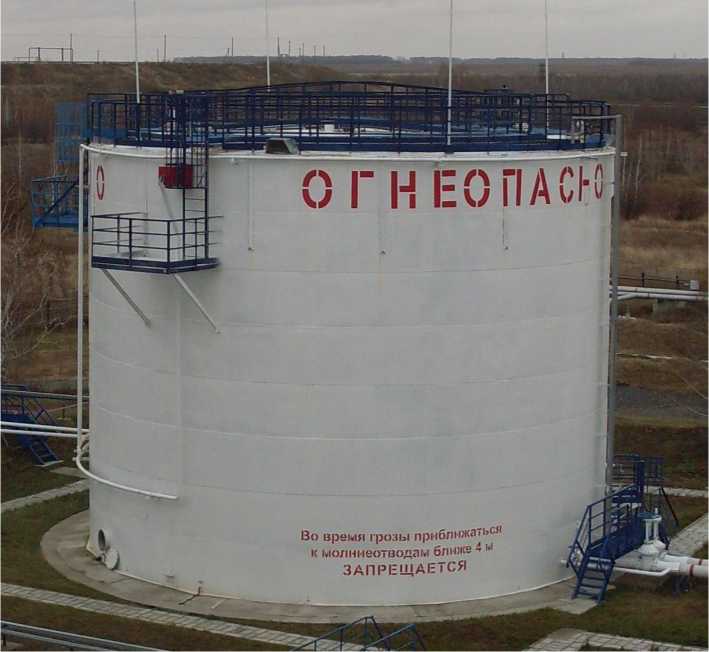

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-5000

Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические     и     основные     технические     характеристики

резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	5 000
Пределы допускаемой относительной погрешности определения вместимости, %	± 0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C	от - 40 до + 50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной вертикальный	РВС-5000 зав.	4
цилиндрический теплоизолированный	№№1/1, 1/2, 1/3, 1/4
Технический паспорт		4 экз.
Градуировочная таблица		4 экз.

Поверка

осуществляется по документу МП 0011-2020 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000. Методика поверки», утв ержденная АО «Метролог» 05 мая 2020 г.

Основные средства поверки:

• - рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

• - машина координатно-измерительная мобильная FARO Laser Scanner Focus 3D120, регистрационный №45392-10.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-5000

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Общество с ограниченной отв етственностью «Техностроймонтаж»

(ООО «Техностроймонтаж»)

ИНН 7842307839

Адрес: 195229, г. Санкт-Петербург, ул. Руставели, д. 60, л. А, пом. 15н

Телефон: +7 (812) 240-07-06

Заявитель

Общество с ограниченной отв етственностью «Приморский торговый порт»

(ООО «ПТП»)

ИНН 4704057515

Адрес: 188910, Ленинградская обл., Выборгский район, Приморская территория, Портовый проезд, д.10, офис 116

Телефон: + 7 (81378) 6-29-99

4 Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Россия, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13

Почтовый адрес: 443076, г. Самара, ул. Партизанская, 173

Телефон: +7 (846) 279-11-66

Е-mail: prot@metrolog-samara.ru

Аттестат аккредитации АО «Метролог» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311958, выдан 07.12.2016 г.

Приложение № 10 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-50000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-50000 (далее -резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуара стального вертикального цилиндрического РВСП-50000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуар стальной вертикальный цилиндрический РВСП-50000 представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем, стационарной крышей и понтоном. Основанием является гидрофобный слой из битумнопесчаной смеси. Резервуар оснащен люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара -

наземная.

Резервуар стальной вертикальный цилиндрический РВСП-50000 с заводским номером 4, расположен на территории АО «Транснефть-Дружба», Пензенское РУ, ЛПДС «Клин».

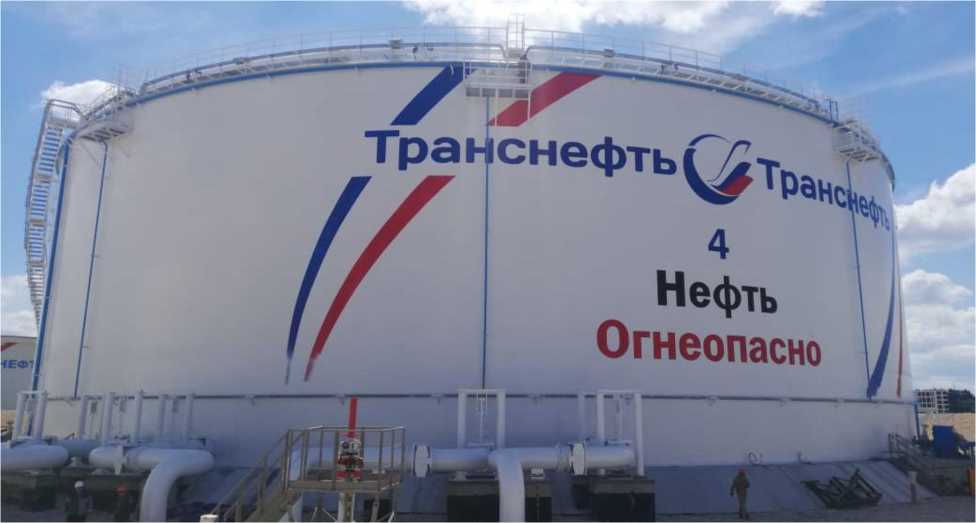

Общий вид резервуара стального вертикального цилиндрического РВСП-50000 представлен на рисунке 1.

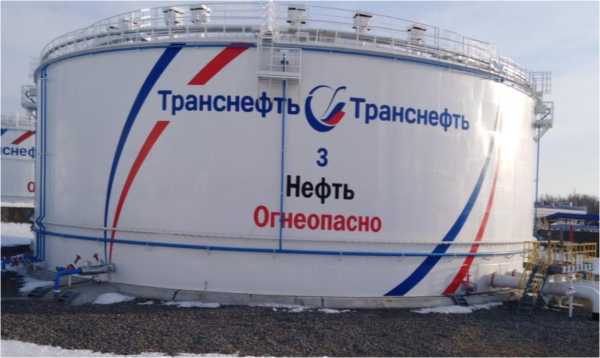

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического

РВСП-50000

Пломбирование резервуара стального вертикального цилиндрического РВСП-50000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические     и     основные     технические     характеристики

резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50 000
Пределы допускаемой относительной погрешности определения вместимости, %	± 0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C	от - 40 до + 50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-50000 зав. № 4	1 шт.
Т ехнический паспорт		1 экз.
Градуировочная таблица		1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).

Основные средства поверки:

• - рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;

• - рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

• - динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;

• - нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВСП-50000

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова» (АО «НЗРМК им Н. Е. Крюкова»)

ИНН 4221002780

Адрес: 654034, Кемеровская обл., г. Новокузнецк, ул. Некрасова, д. 28

Телефон: +7 (3843) 37-93-80

Заявитель

Общество с ограниченной отв етственностью «Монтажтехстрой»

(ООО «Монтажтехстрой»)

ИНН 2312175169

Адрес: 350075, г. Краснодар, ул. Стасова, д. 182/1, к.Ш2

Телефон: + 7 (861) 238-47-48

E-mail: info@mtstroy-kr.ru

4 Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Россия, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13 Телефон: +7 (846) 2791166

Е-mail: prot@metrolog-samara.ru

Аттестат аккредитации АО «Метролог» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311958, выдан 07.12.2016 г.

Приложение № 9 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой на выходе УПН «Тананыкская» ПАО «Оренбургнефть»

Назначение средства измерений

Система измерений количества и параметров нефти сырой на выходе УПН «Тананыкская» ПАО «Оренбургнефть» (далее по тексту - СИКНС) предназначена для измерений массы сырой нефти.

Описание средства измерений

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти с применением счетчика-расходомера массового. Выходные сигналы измерительного преобразователя счетчика-расходомера массового поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу сырой нефти по реализованному в нем алгоритму.

СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.

В составе СИКНС применены средства измерений утвержденных типов:

• - расходомеры массовые Promass (модификации Promass 500) (далее по тексту -СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее по тексту - рег.) № 68358-17;

• - датчики температуры Rosemount 3144Р, рег. № 63889-16;

• - датчики давления Метран-150 модели 150TG и модели 150CD, рег. № 32854-13;

• - влагомеры нефти поточные УДВН-1пм (далее по тексту ВП), рег. № 14557-15;

• - расходомер-счетчик ультразвуковой OPTISONIC 3400, рег. № 57762-14;

• - комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее по тексту - ИВК), рег. № 52866-13;

• - термометры ртутные стеклянные лабораторные ТЛ-4 №2 и №3, рег. № 303-91;

• - манометры МП показывающие и сигнализирующие, рег. № 59554-14. Пломбирование СИКНС не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) СИКНС (ИВК (основной и резервный), АРМ оператора) обеспечивает реализацию функций СИКНС. Наименования ПО АРМ оператора и идентификационные данные указаны в таблице 1. Наименование ПО ИВК и идентификационные данные приведены в описании типа ИВК.

Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т аблица 1 - Идентификационные данные ПО АР	VI оператора
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	OZNA-Flow.3.2
Номер версии (идентификационный номер) ПО	3.2
Цифровой идентификатор ПО	60075479

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики СИКНС

Наименование характеристики	Значение
Диапазон измерений расхода, м3/ч (т/ч)	от 40 до 90 (от 34 до 77)
Пределы допускаемой относительной погрешности измерений, %: - массы сырой нефти - массы нетто сырой нефти при определении массовой доли воды по результатам измерений объемной доли воды ВП при содержании массовой доли воды до 0,5 % - массы нетто сырой нефти при определении массовой доли воды в испытательной лаборатории при содержании массовой доли воды до 0,5 %	±0,25 ±0,35 ±0,35

Т аблица 3 - Основные технические характеристики СИКНС

Наименование характеристики	Значение
Измеряемая среда	нефть сырая
Количество измерительных линий, шт.	2 (1 рабочая, 1 контрольнорезервная)
Избыточное давление измеряемой среды, МПа:
- рабочее	1,3
- минимально допустимое	0,8
- максимально допустимое	2,2
Физико-химические свойства измеряемой среды:
Диапазон плотности дегазированной нефти при температуре +20 оС и избыточном давлении 0 МПа, кг/м3	от 855 до 880
Диапазон плотности пластовой воды при температуре +20 оС	от 1110 до 1200
Диапазон кинематической вязкости измеряемой среды в рабочих условиях, мм2/с (сСт):	от 5,3 до 16,5
Диапазон температуры измеряемой среды, °С	от +35 до +65
Массовая доля воды, %, не более	0,5
Массовая концентрация хлористых солей, мг/дм3	от 20 до 100
Массовая доля механических примесей, %, не более	0,08
Массовая доля серы, %, не более	2,12
Массовая доля парафина, %, не более	3,22
Давление насыщенных паров, кПа, не более	50,6
Массовая доля сероводорода, млн-1(ррт), не более	110
Массовая доля метил- этилмеркаптанов, млн-1(ррт), не более	72

Содержание свободного газа, %, не более	не допускается
Содержание растворенного газа, м3/м3, не более	0,5
Плотность газа при стандартных условиях, кг/м3	от 1,16 до 1,18
Суммарные потери давления на СИКНС при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме	0,2
- в режиме поверки и контроля метрологических характеристик (далее - КМХ)	0,4
Режим работы СИКНС	непрерывный
Параметры электрического питания: - напряжение, В	380±38 (трехфазное);
- частота, Гц	220±22 (однофазное) 50±1
Условия эксплуатации: - температура наружного воздуха, оС	от -40 до +50
- температура в блок-боксе, оС, не менее	+5
- операторная, оС	от +15 до +25
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКНС

Наименование	Обозначение	Количество
Система измерений количества и параметров нефти сырой на выходе УПН «Тананыкская» ПАО «Орнебургнефть», заводской № 372		1 шт.
Руководство по эксплуатации	ОИ 372.00.00.00.000 РЭ	1 экз.
Методика поверки	МП 1033-9-2019	1 экз.

Поверка

осуществляется по документу МП 1033-9-2019 «Инструкция. ГСИ. Система измерений количества и параметров нефти сырой на выходе УПН «Тананыкская» ПАО «Оренбургнефть». Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева», утвержденному 13 марта 2020 г.

Основные средства поверки:

• - рабочий эталон 1-го или 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», обеспечивающий определение метрологических характеристик счетчиков - расходомеров массовых в требуемых диапазонах расхода;

• - средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКНС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКНС.

Сведения о методиках (методах) измерений

приведены в инструкции «ГСИ. Масса нефти сырой. Методика измерений системой измерений количества и параметров нефти сырой на выходе УПН «Тананыкская» ПАО «Оренбургнефть» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/7509-18 от 17.07.2018). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2018.30785.

Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефти сырой на выходе УПН «Тананыкская» ПАО «Оренбургнефть»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА - Инжиниринг» (ООО «НИИ ОЗНА - Инжиниринг»)

ИНН: 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, 205а

Телефон: +7(347) 292-79-10

Факс: +7(347) 292-79-15

E-mail: ozna-eng@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2 -я Азинская, 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 8 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества продукта № 1103

Назначение средства измерений

Система измерений количества и показателей качества продукта № 1103 (далее -система) предназначена для автоматизированного измерения массы конденсата газового стабильного (далее - КГС).

Описание средства измерений

Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто КГС с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу КГС по реализованному в нем алгоритму.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий, блока измерений показателей качества КГС, блока установки трубопоршневой, системы обработки информации и системы дренажа. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.

Система состоит из четырех измерительных каналов массы КГС, а также измерительных каналов температуры, давления, плотности, объемного расхода в блоке измерений показателей качества КГС, в которые входят следующие средства измерений:

• - расходомер массовый Promass модели 83F (далее - СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее -Госреестр №) 15201-11;

• - счетчик-расходомер массовый «ЭМИС-МАСС 260», Госреестр № 42953-15;

• - термопреобразователь сопротивления платиновый 65, Госреестр № 22257-01;

• - термопреобразователи сопротивления серии 902820, Госреестр № 68302-17;

• - преобразователь измерительный 644, Госреестр № 14683-04;

• - преобразователь давления измерительный 3051, Госреестр № 14061-99, 1406110;

• - датчики температуры 644, Госреестр № 39539-08;

• - преобразователи давления измерительные EJX 530, Госреестр № 28456-09;

• - датчики давления Метран-150, Госреестр № 32854-13, 32854-08;

• -  преобразователь плотности жидкости измерительный 7835, Госреестр № 15644-06;

• - счетчик нефти турбинный МИГ-32Ш, Госреестр № 26776-08.

В систему обработки информации системы входят:

• -   комплексы   измерительно-вычислительные   АМЕТИСТ-FI,   Госреестр

№ 39391-08;

• - контроллеры программируемые Simatic S7-300, Госреестр № 15772-11,

• - барьеры искрозащиты TCC Ex, Госреестр № 32629-06, 63024-16;

• - автоматизированное рабочее место оператора.

В состав системы входят показывающие средства из мерений давления и температуры КГС утвержденных типов.

В состав системы входит установка поверочная трубопоршневая «Сапфир МН»-500, Госреестр № 41976-09

Программное обеспечение

Программное обеспечение (ПО) системы реализовано в комплексе измерительновычислительном АМЕТИСТ-FI и обеспечивает прием и обработку информации от первичных преобразователей и внешних систем управления.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Аметист
Номер версии (идентификационный номер) ПО	02.02
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Метрологические и основные технические характеристики системы приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода, т/ч	от 35 до 360
Пределы допускаемой относительной погрешности измерений массы брутто КГС, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто КГС, %	±0,35

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	конденсат газовый стабильный в соответствии ГОСТ Р 54389-2011 «Конденсат газовый стабильный. Технические условия (Переиздание)»
Диапазон плотности, кг/м3	от 700 до 800
Диапазон давления, МПа	от 0,3 до 1,6
Диапазон температуры, °С	-40 до +40
Массовая доля воды, %, не более	0,5
Массовая доля механических примесей, %, не более	0,05
Массовая концентрация хлористых солей, мг/дм3, не более	100
Давление насыщенных паров, кПа (мм рт.ст.), не более	66,7 (500)
Массовая доля сероводорода, ppm	менее 2,0
Массовая доля метил- и этилмеркаптанов, ppm, в сумме	менее 2,0

Суммарные потери давления в СИКП при максимальном расходе, МПа, не более: - в режиме измерений -  в режиме поверки и контроля метрологических характеристик (КМХ)	o' o'
Режим работы системы	периодический
Параметры электропитания: - частота, Гц - напряжение переменного тока, В	50±1 380±38, трехфазное 220±22, однофазное
Климатические условия эксплуатации системы:
- температура окружающего воздуха, °С	от -48 до +36
- относительная влажность окружающего воздуха, %, не более	95
- атмосферное давление, кПа, не более	101,3

Знак утверждения типа

наносится на титульном листе инструкции по эксплуатации системы типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерений количества и показателей качества продукта № 1103	28	1 шт.
Инструкция по эксплуатации системы измерений количества и показателей качества продукта № 1103	ИЭ 1103	1 экз.
«Инструкция. ГСИ. Система измерений количества и показателей качества продукта №  1103. Методика поверки»	МП 1113-92020	1 экз.

Поверка

осуществляется по документу МП 1113-9-2020 «Инструкция. ГСИ. Система измерений количества и показателей качества продукта № 1103. Методика поверки», утвержденный ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 30 апреля 2020 г.

Основные средства поверки:

- средства поверки, в соответствии с документом на поверку средств измерений, входящих в состав системы.

Допускается применение аналогичных средств поверки, обеспечивающих определ ение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке системы в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса конденсата газового стабильного. Методика измерений массы конденсата газового стабильного с применением системы измерений количества и показателей качества продукта ООО «Сургут перевалка», утвержденном ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 22.04.2020 (свидетельство об аттестации № 01.00257-2013/3909-20 от 22.04.2020.).

Нормативные документы, устанавливающие требования к системе

Приказ Росстандарта от 07 февраля 2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Минэнерго России от 15.03.2016 № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Изготовитель

Акционерное общество      «Инженерно-производственная      фирма

«СИБНЕФТЕАВТОМАТИКА» (АО «ИПФ «СибНА»)

ИНН 7203069360

Адрес: 625019, г. Тюмень, ул. Новаторов, 8

Телефон: (3452) 271-460, 271-129

E-mail: sibna@sibna.ru

Заявитель

Общество с ограниченной ответственностью «Автоматизация и метрология» (ООО «Автоматизация и метрология»)

ИНН 7203436719

Адрес: 625031, Тюменская область, г. Тюмень, ул. Таежная, 12, офис 103 - 105

Телефон: (3452) 54-81-20

E-mail: mail@ametrology.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А,

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Приложение № 7 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть»

Назначение средства измерений

Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть» (далее по тексту - СИКН) предназначена для автоматических измерений массы брутто нефти, определения показателей качества нефти и вычисления массы нетто нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

• - объёма нефти с помощью преобразователей расхода (ПР), давления и температуры;

• - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), блока стационарной поверочной установки (ПУ), узла подключения передвижной ПУ.

БИЛ состоит из четырех рабочих измерительных линий (ИЛ).

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: устройства измерения параметров жидкости и газа модели 7955 (далее по тексту - устройства 7955), осуществляющие сбор измерительной информации и формирование отчетных данных; два автоматизированных рабочих места оператора ПК «CROPOS» (далее по тексту - АРМ оператора), оснащенные средствами отображения, управления и печати.

Стационарная ПУ предназначена для проведния поверки ПР на ИЛ, а также проведения контроля метрологических характеристик (КМХ) в межповерочном интервале ПР.

Узел подключения передвижной ПУ предназначен для проведния поверки ПР и стационарной ПУ по передвижной ПУ.

В состав СИКН входят следующие средства измерений (СИ) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный №)), приведенные в таблице 1.

Таблица 1 - Перечень СИ

Наименование и тип средств измерений	Регистрационный №
Преобразователи расхода жидкости турбинные MVTM	16128-01
Датчики давления серии I/A	15863-02
Датчики давления I/A	15863-07
Преобразователи измерительные RTT20	20248-00
Датчики температуры модели RTT20	54693-13
Датчики температуры Rosemount 644, Rosemount 3144P	63889-16
Датчики температуры TMT142R	63821-16
Преобразователи плотности жидкости измерительные модели 7835	52638-13
Преобразователи плотности жидкости измерительные модели 7835	15644-01
Влагомеры нефти поточные УДВН -1пм	14557-01, 14557-15
Преобразователи плотности и вязкости жидкости измерительные модели 7827	15642-01, 15642-06
Преобразователи плотности и вязкости FVM	62129-15
Преобразователи расхода турбинные МИГ -М	65199-16
Устройства измерения параметров жидкости и газа модели 7955	15645-01
Термометры ртутные стеклянные лабораторные ТЛ -4	303-91
Манометры для точных измерений типа МТИ	1844-63, 1844-15

СИКН обеспечивает выполнение следующих функций:

• - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м³/ч) в рабочих диапазонах расхода;

• - автоматизированное измерение объемного влагосодержания (%), плотности (кг/м³), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверка и КМХ ПР по стационарной или передвижной ПУ;

• - поверка стационарной ПУ по передвижной ПУ;

• - регистрация и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), реализованное в устройствах 7955 и АРМ оператора.

Идентификационные данные ПО АРМ оператора и устройств 7955 приведены в таблицах 2 и 3 соотв етственно.

Уровень защиты ПО СИКН «средний» в   соотв етствии   с

Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО АРМ оператора

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	DOC.EXE	DENS.EXE	POVERKA.EXE	REPORT.EXE
Номер               версии (идентификационный номер) ПО	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	3FFA9330	A233871	931FD8AF	794D0A01
Алгоритм вычисления контрольной суммы исполняемого кода	CRC32

Таблица 3 - Идентификационные данные ПО устройств 7955

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	2540 Iss 4.23.00
Цифровой идентификатор ПО	-
Алгоритм вычисления контрольной суммы исполняемого кода	-

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода, т/ч (м3/ч)	от 50,4 до 1104,1 (от 60,0 до 1220,0)
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35

Т аблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть по ГОСТ Р 51858-2002
Характеристики измеряемой среды: - плотность, кг/м3 - давление, МПа - температура, °С - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - содержание свободного газа, %, не более	от 840 до 905 от 0,2 до 4,0 от +20 до +40 0,5 0,05 100 отсутствует
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380±38;220±22 50±1

Продолжение таблицы 5

Наименование характеристики	Значение
Габаритные размеры СИКН, мм, не более: - БИЛ
- высота	7250
- ширина	12250
- длина	11250
- БИК
- высота	3250
- ширина	3000
- длина	9150
Условия эксплуатации: - температура окружающей среды, °С
- БИЛ	от -40 до +40
- БИК	от +5 до +35
- блок СОИ	от +15 до +25
- относительная влажность, %, не более	95
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч	20 000
Режим работы	непрерывный

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть», зав. № 50С	-	1 шт.
Инструкция по эксплуатации	-	1 экз.
Методика поверки	НА.ГНМЦ.0443-20 МП	1 экз.

Поверка

осуществляется по документу НА.ГНМЦ.0443-20 МП «Инструкция. ГСИ. Система измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть». Методика поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 20.03.2020 г.

Основные средства поверки:

• - рабочий эталон 2-го разряда (установка трубопоршневая) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности не более ± 0,1%;

• - средства поверки в соответствии с документами на поверку СИ, входящих в состав СИКН.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИКН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методиках (методах) измерений представлены в документе МИ 2901-2005 «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 225 на ППС девонской нефти ОАО «Татнефть» в районе НПС «Калейкино», ФР.1.31.2017.26992.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти №225 ПСП «Калейкино» ПАО «Татнефть»

Приказ Минэнерго России № 179 от 15.03.2016 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Открытое акционерное общество «Нефтеавтоматика» (ОАО «Нефтеавтоматика»)

ИНН: 0278005403

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Телефон: +7 (347) 228-44-36

Факс: +7 (347) 228-80-98

Заявитель

Публичное акционерное общество «Татнефть» имени В.Д. Шашина (ПАО «Татнефть» им. В.Д. Шашина)

ИНН: 1644003838

Адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75

Телефон: +7 (8553) 37-11-11

Факс: +7 (8553) 30-78-00, 31-86-46

E-mail: tnr@tatneft.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

Приложение № 6 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический РВС-2000

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический РВС -2000 (далее - РВС-2000) предназначен для измерения объема жидкости.

Описание средства измерений

РВС-2000 представляет собой стальной металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей.

РВС-2000 оснащен предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации. РВС-2000 по принципу действия является закрытым, по расположению -наземным. Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВС -2000, заводской номер РОС-1, расположен на территории ДНС-3 В ерхнеколик-Ёганского месторождения УНП-2 ПАО «Варьеганнефтегаз».

На рисунке 1 представлен общий вид РВС-2000.

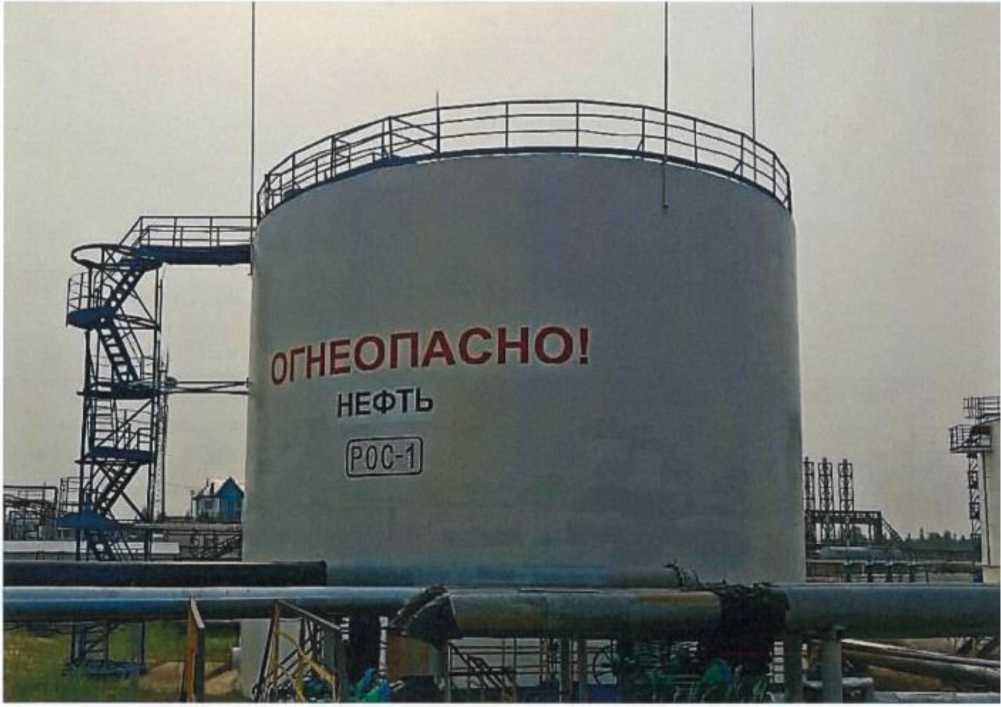

Рисунок 1 - Общий вид РВС-2000

Пломбирование резервуара стального вертикального цилиндрического РВС -2000 не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	2000
Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %	±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Срок службы, лет	20

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-2000, зав. № РОС-1	1 экз.
Паспорт		1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» геометрическим методом.

Основные средства поверки:

• - рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07

• - рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;

• - нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;

• - рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12

• - штангенциркуль ШЦ -I, регистрационный номер 260-05;

• - толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на место подписи поверителя в градуировочную таблицу.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-2000

ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Закрытое акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (ЗАО «АП РМК»)

ИНН 6453009475

Адрес: 410052, г. Саратов, проспект им. 50 лет Октября, 134

Телефон (факс): (8452) 35-31-37, (8452) 35-31-38

E-mail: rulon@rmk.ru

Заявитель

Публичное акционерное общество «Варьеганнефтегаз» (ПАО «Варьеганнефтегаз»)

ИНН 8609000160

Адрес: 628464, ХМАО-Югра, г. Радужный, 2 мкр., д 21

Телефон (факс): (34668) 4-27-70

E-mail: odo-vng@rosneft.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»),

Адрес: 625027, г. Тюмень, ул. Минская, д. 88,

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 14 декабря 2015 г.

Приложение № 5 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-12,5

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС -12,5 (далее - РГС) предназначены для измерения объема жидкости.

Описание средства измерений

РГС представляют собой закрытые подземные горизонтальные цилиндрические сосуды днищами в форме усеченного конуса, оснащенные люками и патрубками.

Место расположения резервуаров стальных горизонтальных цилиндрических РГС-12,5, заводские номера 552, 553, 569: АО «РН-Няганьнефтегаз», ЦТП «Красноленинский», УНПА Ем-Ега ЦППН и ППД.

Эскиз РГС представлен на рисунке 1.

Рисунок 1 - Эскиз РГС

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-12,5 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	12,5
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Срок службы, лет	20

Знак утверждения типа

наносится на титульные листы паспортов резервуаров типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-12,5 зав. № 552	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-12,5 зав. № 553	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-12,5 зав. № 569	1 экз.
Паспорт		3 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.

Основным средством поверки является комплекс градуировки резервуаров «ЗОНД», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17906-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-12,5

ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «РН -Няганьнефтегаз» (АО «РН-Няганьнефтегаз»)

ИНН 8610010727

Адрес: 628183, ХМАО-Югра, г. Нягань, ул. Сибирская, д. 10, к. 1

Телефон: (34672) 92-222

Факс: (34672) 94-444

E-mail: rn_nng@rosneft.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты -Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88,

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по пр оведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 14 декабря 2015 г.

Приложение № 4 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-5000 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными   клапанами; патрубком слива

подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -наземная.

Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими номерами 401, 402, 403, 404 расположены на территории ЗАО «Авиационно-топливная компания», г. Москва, Заводское шоссе, д. 2.

Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 представлен на рисунке 1.

Р-403

&

И*

IT

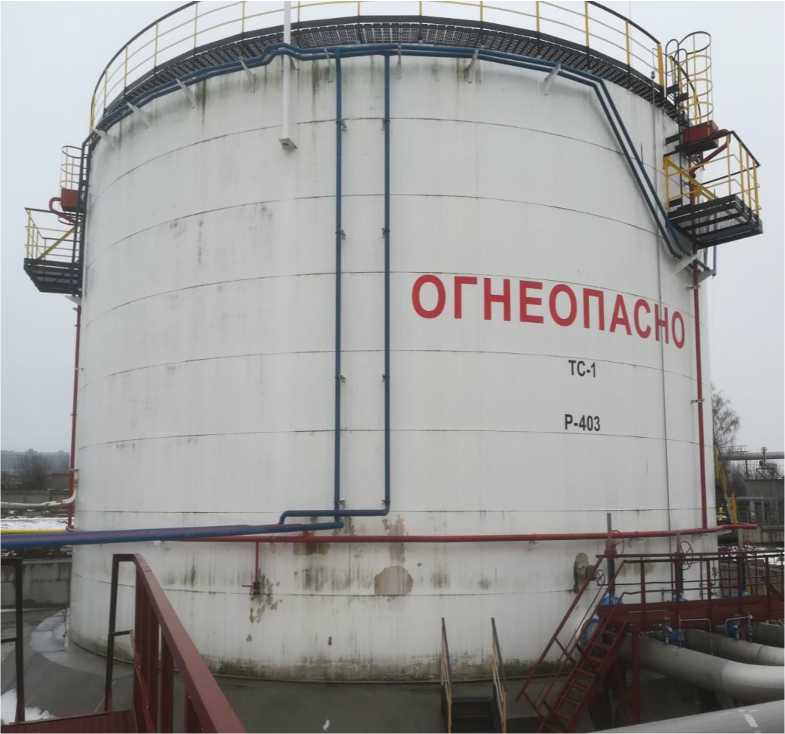

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000

Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические     и     основные     технические     характеристики

резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	5000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС	от -40 до +50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной вертикальный	РВС-5000	4 шт.
цилиндрический	зав. №№401, 402, 403, 404
Технический паспорт		4 экз.
Градуировочная таблица		4 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).

Основные средства поверки:

• - рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;

• - рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

• - динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;

• - нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Адрес: 410052, г. Саратов, проспект им 50 лет Октября, д. 134

Телефон: +7 (8452) 63-33-77

E-mail: rulon@rmk.ru

Заявитель

Закрытое акционерное общество «Авиационно-топливная компания»

(ЗАО «АТК»)

ИНН 7729689568

Адрес: 119027, г. Москва, аэропорт Внуково, д. 1, стр. 19

Телефон: + 7 (495) 436-29-18

4 Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Россия, Самарская обл., г. Самара, ул. Губанова, 20а

Почтовый адрес: 443076, г. Самара, ул. Партизанская, 173

Телефон: +7 (846)2791166

Е-mail: prot@metrolog-samara.ru

Аттестат аккредитации АО «Метролог» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311958, выдан 07.12.2016 г.

Приложение № 3 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический РВС-20000

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - РВС) предназначен для измерения объема нефти и нефтепродуктов.

Описание средства измерений

РВС представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей.

РВС оснащен дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными патрубками, приборами контроля и сигнализации.

Место нахождения резервуара вертикального стального цилиндрического РВС-20000, заводской номер 3: АО «Транснефть-Сибирь», Тюменское УМН, ЛПДС «Торгили».

На рисунке 1 представлен общий вид РВС.

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-20000, заводской номер 3

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	20000
Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Срок службы, лет	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-20000 зав. № 3	1
Паспорт вертикального стального цилиндрического резервуара		1

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки» геометрическим методом.

Основные средства поверки:

Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003 -07:

Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;

Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;

Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12;

Штангенциркуль ШЦ -I, регистрационный номер 260-05;

Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-20000

ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки.

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Закрытое акционерное общество «Завод Анкер», (ЗАО «Завод Анкер»)

ИНН 7448164999

Адрес: 454008, г. Челябинск, ул. Производственная, д. 8

Телефон: (351) 799-59-35

Web-сайт: http://www.anker.ru

E-mail: anker@anker.ru

Заявитель

Общество с ограниченной ответственностью «АНТИКОР-М»

(ООО «АНТИКОР-М»)

ИНН 7206029278

Адрес: 626150, Тюменская обл., г. Тобольск 9, мкрн., № 11/3

Телефон: (3456) 26-80-41

E-mail: antikor-m@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты -Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88,

Телефон: (3452) 20-62-95

Факс: (3452) 28-00-84

Web-сайт: https://тцсм.рф

E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 14 декабря 2015 г.

Приложение № 2 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000 предназначены для хранения и закачки в переработку стабильного газового конденсата (далее - СГК).

Описание средства измерений

Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальная вместимость 2000 м³ и 5000 м³.

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Заполнение и выдача СГК осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические РВС-2000 и РВС-5000 расположены на территории ТСБ-2 «Причал» АО «Газпромнефть-ОНПЗ».

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 и РВС-5000 представлены на рисунках 1-2.

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-5000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 и РВС-5000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 -Метрологические характеристики

Наименование характеристики	Значение
	зав. №24	зав. № 7
Номинальная вместимость, м3	2000	5000
Пределы   допускаемой   относительной погрешности определения вместимости резервуара, %	±0,20	±0,10

Т аблица 2 - Т ехнические характеристики

Наименование характеристики	Значение
	зав. №24	зав. № 7
Габаритные размеры, мм, не более - высота резервуара	12055	12048
- диаметр	15190	22783
Рабочая среда	СГК по ГОСТ Р 54389-2011
Условия эксплуатации: - температура окружающей среды, °С	от -50 до +50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения	Обозначение	Кол-во
Резервуар стальной вертикальный цилиндрический РВС-2000 (зав. № 24)	РВС-2000	1 шт.
Резервуар стальной вертикальный цилиндрический РВС-5000 (зав. № 7)	РВС-5000	1 шт.
Паспорт на РВС-2000	-	1 экз.
Паспорт на РВС-5000	-	1 экз.
Градуировочная таблица на РВС-2000	-	1экз.
Градуировочная таблица на РВС -5000	-	1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).

Основные средства поверки:

• - рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;

• - рулетка измерительная металлическая 2 класса точности (регистрационный № 35278-07) с диапазоном измерения уровня 30 м;

• - толщиномер ультразвуковой специализированный УТ-80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 300 мм;

• - теодолит 3Т5КП (регистрационный №45283-10) с диапазоном измерения вертикальных углов -55...+60°;

• - динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до 100Н;

• - штангенциркуль ШЦ -III (регистрационный №7706-00) с диапазоном 0-500 мм;

• - линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методиках (методах) измерений отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000 и РВС-5000.

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»

Изготовитель

Общество с ограниченной ответственностью «Саратовский завод металлических конструкций» (ООО «СЗМК») (изготовлены в 1964-1973 гг. Саратовским заводом металлических конструкций)

ИНН 6454114338

Адрес: 410056, г. Саратов, проезд Ильинский, д. 11, офис 314

Телефон: +7 (800) 234-79-09

Web-сайт: http://sarzmk.ru/

Заявитель

Акционерное общество АО «Газпромнефть-Омский НПЗ» (АО «Газпромнефть-ОНПЗ»)

ИНН 5501041254

Адрес: 644040, г. Омск, проспект Губкина, 1

Телефон (факс): +7 (3812) 690-222, +7 (3812) 63-11-88

Web-сайт: https://onpz.gazprom-neft.ru/

E-mail: konc@omsk.gazprom-neft.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а

Телефон: +7 (843) 567-20-10; +7-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2020 г. № 1860

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны 966611

Назначение средства измерений

Полуприцепы-цистерны 966611 (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня и воздухоотводящим устройством;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид ППЦ представлен на рисунке 1.

Рисунок 1 - Общий вид ППЦ

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателяуровня налива, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	X89966611K0EY9107 X89966611K0EY9108 X89966611L0EY9040
Номинальная вместимость, м3	38
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Заводской номер	X89966611K0EY9107 X89966611K0EY9108 X89966611L0EY9040
Снаряженная масса, кг, не более	8300
Температура окружающей среды при эксплуатации, °С	от -45 до +40

Знак утверждения типа

наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Полуприцеп -цистерна	—	1 шт.
Запасные части, инструменты и принадлежности	—	1 комплект
Руководство по эксплуатации	—	1 экз.
Паспорт транспортного средства	—	1 экз.

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки» объемным методом.

Основное средство поверки: установка поверочная передвижная УПМВ/1 (рег. №58077-14): пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости ± 0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.

Сведения о методиках (методах) измерений

отсутствуют

Нормативные документы, устанавливающие требования к полуприцепам-цистернам 966611

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки

Изготовитель

Общество с ограниченной отв етственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс»)

ИНН 5261068651

Юридический адрес: 603000, г. Нижний Новгород, ул. Максима Горького, 77, оф.

60

Адрес производства: 607650, Нижегородская обл., г. Кстово, ул. Магистральная, 4Б

Телефон: +7 (800) 350-68-84

Web-сайт: https://www.foxtank.ru

E-mail: sales@foxtank.ru

Заявитель

Общество с ограниченной отв етственностью «МЕГАБАС»

(ООО «МЕГАБАС»)

ИНН 5507235418

Юридический адрес: 115563, г. Москва, Борисовский проезд, 16, кв. 216

Фактический адрес: 140000, Московская обл., г. Люберцы, ул. Транспортная, 6В, оф. 22

Телефон: +7 (916) 650-11-22

Web-сайт: https://unibus.ru; https://cityreys.ru

E-mail: 89166501122@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон: +7 (3812) 68-07-99

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311670 от 01.07.2016 г.

---
