Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «29» декабря 2020 г. № 2281

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы ультразвуковые УКС-МГ4

Приборы ультразвуковые УКС-МГ4 (далее по тексту - приборы) предназначены для измерений скорости и времени распространения ультразвуковых колебаний (далее УЗК) в твердых неметаллических материалах, а также измерений геометрических размеров (толщины, длины) и дефектоскопии строительных материалов и горных пород.

Принцип действия приборов основан на ультразвуковом методе неразрушающего контроля. Возбуждение ультразвуковых колебаний (УЗК) в исследуемом материале производится при помощи импульсных излучающих ПЭП, работающих на резонансной частоте. Регистрация, прошедшего через исследуемый материал импульса УЗК и преобразование его в электрический сигнал осуществляется приемными ПЭП. По известной длине базы прозвучи-вания рассчитывается скорость распространения УЗК в исследуемом материале, а по известной скорости распространения определяется длина изделия, а по предварительно установленной градуировочной зависимости определяют прочность, наличие либо условные размеры дефектов.

Конструктивно прибор представляет собой электронный блок, на корпусе которого смонтированы два ультразвуковых пьезоэлектрических преобразователя (УЗ ПЭП) для поверхностного прозвучивания. В электронном блоке располагаются 2 элемента питания.

Прибор выпускается двух модификаций УКС-МГ4 и УКС-МГ4С. Прибор УКС-МГ4 предназначен для проведения измерений методом поверхностного прозвучивания. Прибор УКС-МГ4С дополнительно комплектуется двумя внешними УЗ ПЭП и предназначен для проведения измерений методом поверхностного и сквозного прозвучивания.

Внешний вид прибора и место пломбировки представлены на рисунках 1а, б.

Место пломбировки

а)

б)

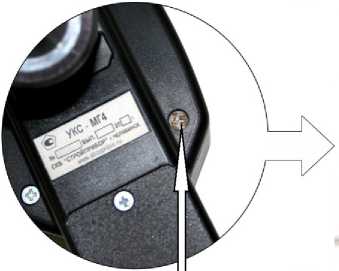

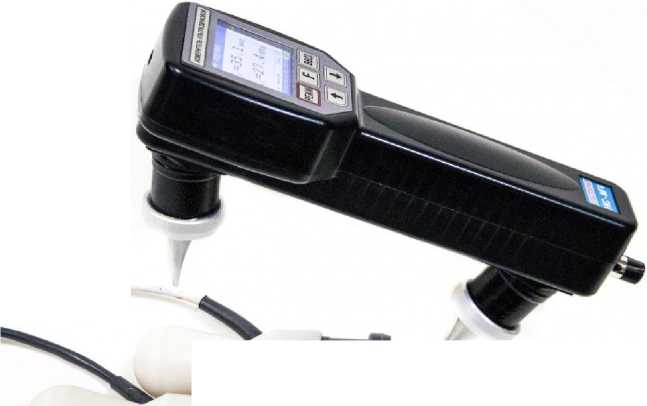

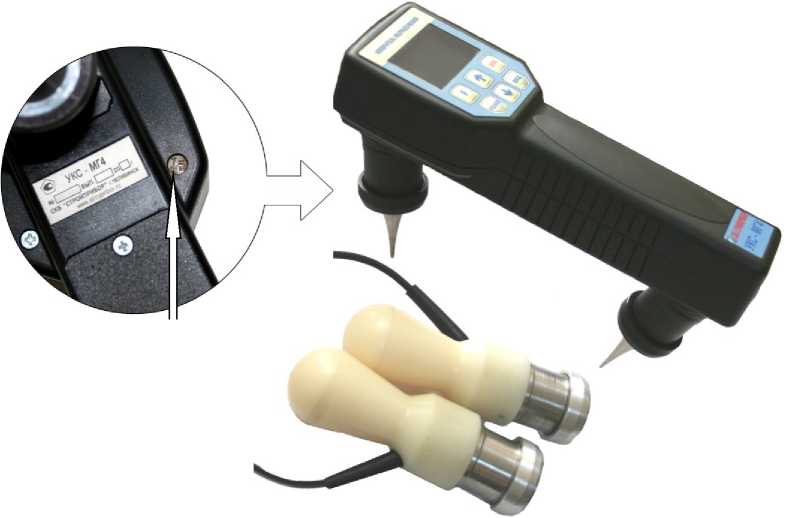

Рисунок 1 а, б - Общий вид прибора ультразвукового УКС-МГ4 и место нанесения пломбировки

Приборы имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, закрепленную на электронном блоке прибора, фотохимическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

^* Модификация выбирается при заказе ^** Поставляется с прибором УКС-МГ4С

осуществляется в соответствии с документом МП 4276-160-2008 «Приборы ультразвуковые УКС-МГ4. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2008 г.

Основные средства поверки:

комплект образцов толщины и скорости распространения ультразвуковых волн СП001 (регистрационный номер в Федеральном информационном фонде 38170-08),

генератор импульсов Г5-54 (регистрационный номер в Федеральном информационном фонде 4221-74),

генератор импульсов Г5-65 (регистрационный номер 5462-76 в Федеральном информационном фонде),

частотомер Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-90).

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4276-21-12585810-2007 «Приборы ультразвуковые УКС-МГ4. Технические условия»

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»), ИНН 7447005971

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, д. 11-Г Телефон: (351) 277-5-555

адрес в Интернет: www.stroypribor.com адрес электронной почты: info@stroypribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66 адрес в Интернет: www.vniims.ru адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
