МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

от «___» декабра__2023 Г. № _____

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» декабря 2023 г. № 2648

Лист № 1 Регистрационный № 86063-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Фактор»

Назначение средства измерений

Комплексы аппаратно-программные «Фактор» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), определения координат места расположения комплексов в плане.

Описание средства измерений

Принцип действия комплексов при измерении скорости радиолокационным методом основан на измерении радиальной скорости по разности частот между излученным радаром частотно-импульсно-модулированным сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера), измерении расстояния по относительным фазовым сдвигам отраженных сигналов и измерении угла между продольной осью радара и направлением на движущееся в зоне контроля ТС по разности фаз отраженного сигнала, принятого приемными антеннами радара.

Принцип действия комплексов при измерении скорости по видеокадрам основан на косвенном измерении расстояния между положениями ТС на разных видеокадрах в поле зрения одного моноблока или видеодатчика и измерении интервала времени, за которое это расстояние пройдено.

Принцип действия комплексов при измерении скорости на контролируемом участке дороги косвенным методом основан на измерении интервала времени, за которое ТС проезжает участок известной длины.

Принцип действия комплексов при измерении значений текущего времени и координат основан на приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU).

Конструктивно комплексы выпускаются в двух исполнениях.

Комплексы исполнения 1 состоят из одного или нескольких моноблоков «Фактор», синхронизированных между собой. В состав каждого моноблока «Фактор» входит видеокамера, прожектор, приемник навигационных сигналов глобальных навигационных спутниковых систем и вычислительный модуль. Для обеспечения измерений скорости движения ТС в зоне контроля радиолокационным методом моноблок «Фактор» может комплектоваться радаром. Корпус моноблоков «Фактор», лицевая рамка и защитный радиопрозрачный кожух радара могут окрашиваться в различные цвета.

Комплексы исполнения 2 состоят из одного или нескольких видеодатчиков Б1, Б2 и вычислительного блока «Фактор-ВК». Видеодатчики Б1 и Б2 выполнены в едином влагозащищенном и ударопрочном корпусе с кронштейном для крепления и содержат видеокамеру с объективом. Приемник навигационных сигналов глобальных навигационных спутниковых систем устанавливается внутри корпуса видеодатчиков Б1, Б2 или вычислительного блока «Фактор-ВК». Видеодатчики Б1 и Б2 отличаются весогабаритными характеристиками.

Допускается совместное применение в составе комплексов составных частей исполнения 1 и исполнения 2.

Моноблоки «Фактор» с радаром или без радара, видеодатчики Б1 и Б2 применимы для работы на открытом воздухе или в помещении. Вычислительный блок «Фактор-ВК» применим для работы только в помещении.

Комплексы имеют два варианта размещения:

• - стационарный вариант размещения - обеспечивается функционирование составных частей комплексов любого исполнения при установке на стационарную опору непосредственно над проезжей частью или сбоку от дороги;

• - передвижной вариант размещения - обеспечивается функционирование составных частей комплексов исполнения 1 (моноблоков «Фактор», укомплектованных радаром) при установке на передвижной опоре: штативе, треноге, неподвижном ТС.

В комплексы стационарного варианта размещения могут объединяться несколько различных составных частей комплексов как исполнения 1, так и исполнения 2, размещаемых стационарно. Комплексы стационарного варианта размещения могут измерять скорость движения ТС в зоне контроля (по видеокадрам или радиолокационным методом при наличии моноблока «Фактор», укомплектованного радаром) и на контролируемом участке дороги.

В комплексы передвижного варианта размещения может входить только один моноблок «Фактор», включающий в себя радар. Комплексы передвижного варианта размещения, в составе которых имеется моноблок «Фактор» с радаром, могут измерять скорость движения ТС в зоне контроля радиолокационным методом.

Комплексы защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса комплексов.

На корпусе составных частей комплексов установлен шильд, содержащий наименование и адрес изготовителя, наименование, заводской номер и дату изготовления составных частей комплексов, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Наименование, заводской номер в буквенно-цифровом или цифровом формате и конструктивное исполнение комплексов отражены в формуляре комплексов.

Функционально комплексы могут применяться для фиксации нарушений правил дорожного движения (далее - ПДД), указанных в технических условиях на комплексы, приближающимися и удаляющимися ТС, движущимися в плотном потоке во всей зоне контроля и на контролируемом участке дороги с формированием пакета данных по каждому ТС, в том числе, но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - пересечение в нарушение ПДД линий разметки проезжей части дороги;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования об остановке перед стоп-линией;

• - невыполнение требования об остановке перед знаком стоп;

• - выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора;

• - поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

• - выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

• - нарушение правил пользования внешними световыми приборами;

• - нарушение правил применения ремней безопасности или мотошлемов;

• - несоблюдение требований, запрещающих остановку или стоянку ТС;

• - нарушение правил пользования телефоном водителем ТС;

• - движение ТС во встречном направлении по дороге с односторонним движением;

• - нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;

• -  установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

• - невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

• - нарушение скоростного режима на протяженном участке дороги;

• - несоблюдение дистанции к впереди движущемуся ТС;

• - выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;

• - остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде;

• - невыполнение требований ПДД по движению ТС с разрешенной максимальной массой по полосам;

• - нарушение правил, установленных для движения ТС в жилых зонах;

• - нарушение правил перевозки опасных грузов.

Общий вид составных частей комплексов, обозначение мест размещения знака утверждения типа, заводского номера составных частей комплексов и схемы пломбировки приведены в таблице 1. Виды шильда составных частей комплексов приведены на рисунке 1.

Таблица 1 - Общий вид составных частей комплексов, обозначение мест размещения

знака утверждения типа, заводского номера составных частей комплексов и схемы пломбировки

д) Вычислительный блок «Фактор-ВК» (исполнение 2)

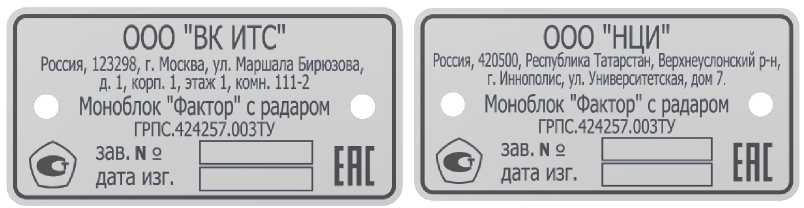

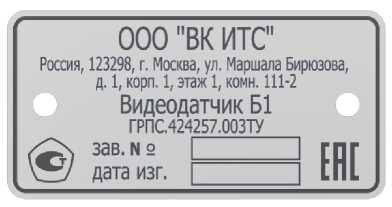

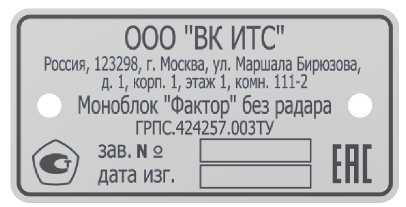

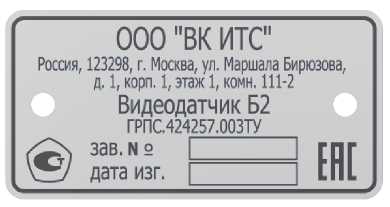

Рисунок 1 - Виды шильда составных частей комплексов

Программное обеспечение

Комплексы имеют специализированное программное обеспечение (ПО). Специализированное ПО содержит метрологически значимую часть Factor.SO. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

Знак утверждения типа наносится

на боковую поверхность комплекса в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Комплектность комплексов при стационарном варианте размещения приведена в таблице 5. Комплектность комплексов при передвижном варианте размещения приведена в таблице 6.

Таблица 5 - Комплектность комплексов при стационарном варианте размещения

Примечания:

• ¹⁾ - Количество может быть увеличено по заказу

• ²⁾ - Количество составных частей комплекса определяется заказом и отражается в формуляре ГРПС.424257.003ФО или ЦРНМ.424257.007ФО

Таблица 6 - Комплектность комплексов при передвижном варианте размещения

Сведения о методиках (методах) измерений

приведены в пункте 3.2 документа ГРПС.424257.003РЭ «Комплекс аппаратно-программный «Фактор». Руководство по эксплуатации» и в пункте 3.2 документа ЦРНМ.424257.007РЭ «Комплекс аппаратно-программный «Фактор». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ГРПС.424257.003ТУ Комплексы аппаратно-программные «Фактор». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ВК Интеллектуальные транспортные системы» (ООО «ВК ИТС»)

ИНН 7734424454

Адрес: 123298, г. Москва, ул. Маршала Бирюзова, д. 1, к. 1, эт. 1, ком. 111-2 Телефон/факс: +7 (499) 113-56-90

Web-сайт: www.vc-its.ru

E-mail: info@vc-its.ru

Изготовители

Общество с ограниченной ответственностью «ВК Интеллектуальные транспортные системы» (ООО «ВК ИТС»)

ИНН 7734424454

Адрес: 123298, г. Москва, ул. Маршала Бирюзова, д. 1, к. 1, эт. 1, ком. 111-2

Телефон/факс: +7 (499) 113-56-90

Web-сайт: www.vc-its.ru

E-mail: info@vc-its.ru

Общество с ограниченной ответственностью «Национальный центр информатизации» (ООО «НЦИ»)

ИНН 7703810139

Адрес: 420500, Республика Татарстан, Верхнеуслонский р-н, г. Иннополис, ул. Университетская, д. 7

Телефон/факс: +7 (495) 139-68-80

Web-сайт: www.nci-rt.ru

E-mail: info@ncinform.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» декабря 2023 г. № 2648

Лист № 1 Регистрационный № 85050-22                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 96

Назначение средства измерений

Система измерений количества и показателей качества нефти № 96 (далее - СИКН) предназначена для автоматизированных измерений массы и объемного расхода нефти.

Описание средства измерений

Принцип действия СИКН основан на косвенном методе динамических измерений массы нефти по результатам измерений:

• - объема нефти, давления и температуры;

• - плотности нефти в лаборатории или в рабочих условиях с помощью преобразователей плотности.

Массу нетто нефти определяют, как разность массы брутто нефти и массы балласта. Массу балласта определяют, как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН состоит из:

• - блока измерительных линий, состоящего из четырех рабочих измерительных линий (далее - ИЛ), двух резервных ИЛ и одной контрольной ИЛ;

• - блока измерений показателей качества;

• - системы обработки информации (далее - СОИ). Средства измерений (далее - СИ), входящие в состав СИКН:

• - преобразователи расхода турбинные НТМ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 56812-14), модель НТМ10 (далее - ПР типа 1);

• - преобразователи расхода турбинные геликоидные DN 250 (регистрационный номер 77003-19) (далее - ПР типа 2);

• - счетчики жидкости эталонные лопастные, зав. №№ РС 146454 - РС 146460 (регистрационный номер 18307-99), заводской № РС 146454;

• - преобразователи давления измерительные EJX (регистрационный номер 28456-09), модель EJX 530;

• - преобразователи измерительные 644, 3144Р (регистрационный номер 14683-09), модель 644, в комплекте с термопреобразователями сопротивления платиновые серии 65 (регистрационный номер 22257-11);

• - преобразователи плотности жидкости измерительные моделей 7835, 7845, 7847 (регистрационный номер 52638-13), модель 7835;

• - преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) (регистрационный номер 15642-06), модель 7829;

• - комплексы измерительно-вычислительные ТН-01 (регистрационный номер 67527-17), модификация 01 (далее - ИВК);

Автоматизированное рабочее место (далее - АРМ) оператора входит в состав СОИ.

СИКН выполняет следующие основные функции:

• - измерение в автоматическом режиме массы брутто нефти и объемного расхода нефти;

• - автоматизированное вычисление массы нетто нефти, используя результаты измерений в лаборатории массовой доли механических примесей, результаты измерений в лаборатории массовой концентрации хлористых солей, а также значение массовой доли воды, вычисленное по результатам измерений в лаборатории объемной доли воды;

• - измерение в автоматическом режиме температуры и давления нефти;

• - измерение плотности нефти;

• - контроль метрологических характеристик и поверка ПР типа 1 и ПР типа 2 на месте эксплуатации;

• - ручной ввод в СОИ результатов лабораторных анализов проб нефти;

• - регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - формирование и хранение журнала событий;

• - защиту системной информации от несанкционированного доступа.

Конструкцией СИКН место нанесения заводского номера не предусмотрено. Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течении всего срока эксплуатации.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР типа 1 и ПР типа 2, предусмотрены места установки пломб (фланцы), несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.

Схема пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.

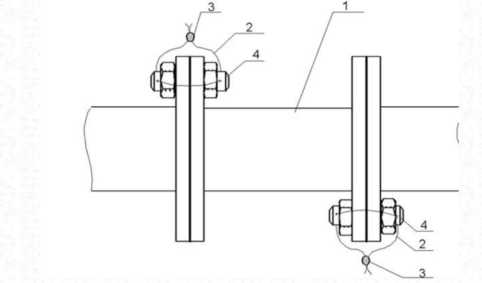

Рисунок 1 - Схема установки пломб на ПР типа 1 и ПР типа 2

1 - ПР типа 1 или ПР типа 2; 2 - контровочные проволоки; 3 - пломбы; 4 - шпильки

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКН

Продолжение таблицы 1

Продолжение таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации и формуляра СИКН типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКН

Сведения о методиках (методах) измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 96 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь», свидетельство об аттестации методики измерений № 227-RA.RU.312546-2021 от 14.07.2021.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 7 февраля 2018 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Западная Сибирь (АО «Транснефть - Западная Сибирь»)

ИНН 5502020634

Юридический адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111-1

Телефон: (3812) 65-35-02, факс: (3812) 65-98-46

Web-сайт: https://westemsiberia.transneft.ru/

E-mail: info@oms.transneft.ru

Изготовитель

Акционерное общество «Транснефть - Западная Сибирь (АО «Транснефть - Западная Сибирь»)

ИНН 5502020634

Адрес: 644033, Омская обл., г. Омск, ул. Красный Путь, д. 111-1

Телефон: (3812) 65-35-02, факс: (3812) 65-98-46

Web-сайт: https://westernsiberia.transneft.ru/

E-mail: info@oms.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью ЦМ «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных № RA.RU.311229.
