№540 от 17.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 141723
О внесении изменений в ОТ СИ
О переоформлении свидетельства об утверждении типа СИ
Акселерометры низкочастотные линейные АЛЕ 048ММ
Приказы по основной деятельности по агентству Вн. Приказ № 540 от 17.03.2020
министерство промышленности и торговли РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ17 марта 2020 г. 540
-- №______
Москва
О переоформлении свидетельства об утверждении типа средств измерений № 58403 «Акселерометры низкочастотные линейные АЛЕ 048ММ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НИИФИ» от 24 января 2020 г. № 15/12П и № 15/13П, приказываю:
-
1. Внести изменения в описание типа на акселерометры низкочастотные линейные АЛЕ 048ММ, зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 60340-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Переоформить свидетельство об утверждении типа № 58403 «Акселерометры низкочастотные линейные АЛЕ 048ММ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60340-15, в связи с переименованием изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ». Г. Пенза.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и . выдачу его заявителю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(--------------------------------
Подлинник электронного документа, подписанного ЭП, хранится е системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
к_________—_________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2020 г. № 540
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры низкочастотные линейные АЛЕ 048ММ
Назначение средства измеренийАкселерометры низкочастотные линейные АЛЕ 048ММ (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Описание средства измеренийАкселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП).
ЧЭ акселерометра включает в себя дифференциальный емкостный преобразователь перемещения, дифференциальный магнитоэлектрический преобразователь выходного тока акселерометра в момент силы. Подвижной пластиной дифференциального емкостного преобразователя является металлический маятник, а неподвижными пластинами - напыленные на кварцевое стекло металлизированные слои.
Электронный преобразователь акселерометра включает в себя сверхбольшую интегральную схему (СБИС) и фильтр низких частот (ФНЧ). СБИС содержит мультивибратор, двухканальный инструментальный усилитель, усилитель постоянного тока и оконечный усилитель. ФНЧ обеспечивает высокое подавление входного сигнала за пределами частотного диапазона измерений (ЧДИ). Скорость затухания амплитудно-частотной характеристики (АЧХ) за пределами ЧДИ составляет не менее 30 дБ/окт.
Акселерометр работает следующим образом: при действии ускорения в направлении измерительной оси маятник отклоняется от своего нейтрального положения, приводя к изменению емкостей емкостного преобразователя перемещения, которое преобразуется СБИС в электрическое напряжение, усиливается в усилителе постоянного тока и подается в обмотку обратного преобразователя. Ток, протекающий по обмотке, взаимодействуя с полем постоянного магнита, приводит к появлению момента, стремящегося возвратить маятник в исходное состояние.
Таблица 1 — Классификация акселерометров
|
Обозначение |
Маркировка акселерометра |
Диапазон измерений, м/с2 |
Коэффициент преобразования, Гц^с2/м |
ЧДИ, Гц |
|
СДАИ.402139.057 |
АЛЕ 048ММ±5,6-8 |
±5,6 |
от 0,40177 до 0,491062 |
0-8 |
|
-01 |
АЛЕ 048ММ±11-32 |
±11 |
от 0,204543 до 0,249997 |
0-32 |
|
-02 |
АЛЕ 048ММ±22-64 |
±22 |
от 0,102276 до 0,125004 |
0-64 |
|
-03 |
АЛЕ 048ММ±200-256 |
±200 |
от 0,01125 до 0,01375 |
0-256 |
|
-04 |
АЛЕ 048ММ±400-128 |
±400 |
от 0,005625 до 0,006875 |
0-128 |
|
-05 |
АЛЕ 048ММ±500-64 |
±500 |
от 0,0045 до 0,0055 |
0-64 |
Общий вид акселерометра представлен на рисунке 1.

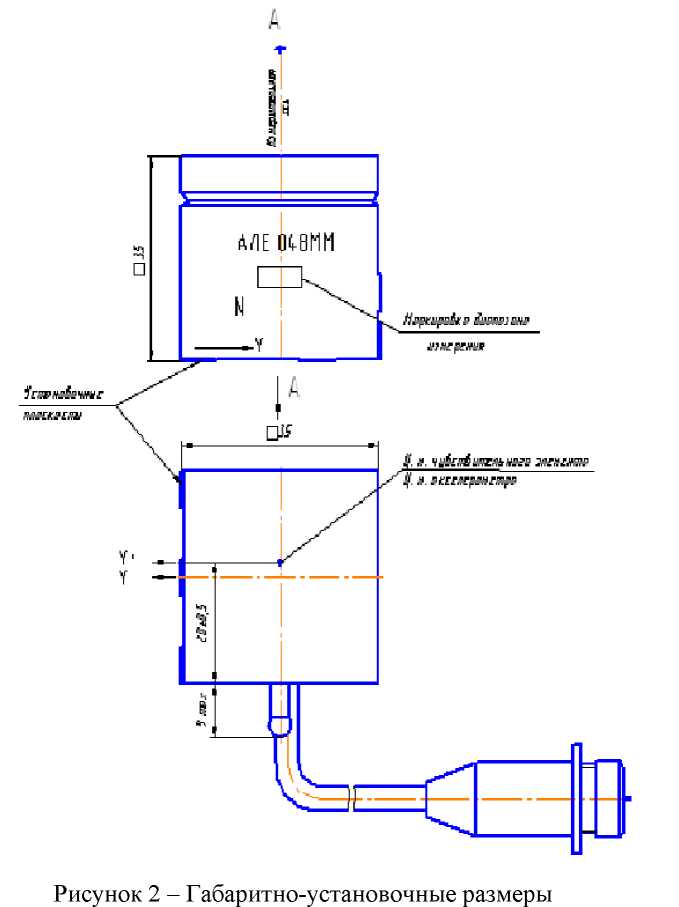

Габаритно-установочные размеры акселерометра представлены на рисунке 2.

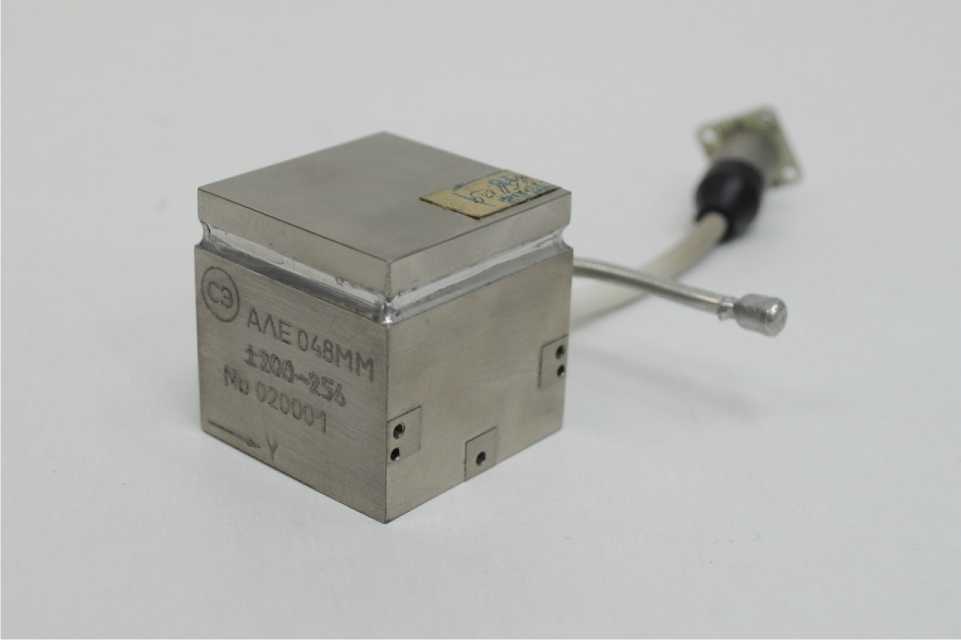

Рисунок 1 - Общий вид акселерометра
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики представлены в таблице 2.
Таблица 2
|
Диапазоны измерений, м/с2 |
±5,6; ±11; ±22; ±200; ±400; ±500 |
|
Частотные диапазоны измерений, Г ц |
от 0 до 8; от 0 до 32; от 0 до 64; от 0 до 128; от 0 до 256 |
|
Смещение нуля, В |
3,0±0,3 |
|
Коэффициент преобразования в зависимости от диапазона измерений, В^с2/м: ±5,6 м/с2 |
от 0,40177 до 0,491062 |
|
±11 м/с2 |
от 0,204543 до 0,249997 |
|
±22 м/с2 |
от 0,102276 до 0,125004 |
|
±200 м/с2 |
от 0,01125 до 0,01375 |
|
±400 м/с2 |
от 0,005625 до 0,006875 |
|
±500 м/с2 |
от 0,0045 до 0,0055 |
|
Пределы допускаемой погрешности аппроксимации (нелинейность статической характеристики преобразования), % |
±0,05 |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности в интервале изменения температуры окружающей среды от минус 65 до 65 °C, % |
± 0,1 |
|
Диапазон температуры окружающей среды, C |
от минус 65 до 65 |
|
Нелинейность АЧХ в ЧДИ, %, не более ±5,6 м/с2; +11 м/с2 |
±2 |
|
±22 м/с2 |
±5 |
|
от ±200 м/с2 до ±500 м/с2 |
±10 |
|
Габаритные размеры, мм, не более |
35(-о,1б)х35 |
|
Масса без кабельной перемычки, кг, не более |
0,15 |
Знак утверждения типа наносится на титульных листах эксплуатационной документации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Акселерометр низкочастотный линейный |
АЛЕ 048ММ |
1 шт. |
|
Формуляр |
СДАИ.402139.057 ФО |
1 экз. |
|
Руководство по эксплуатации |
СДАИ.402139.057 РЭ |
1 экз. |
|
Методика поверки |
СДАИ.402139.057 МП |
1 экз. |
осуществляется по документу СДАИ.402139.057 МП «Акселерометр низкочастотный линейный АЛЕ 048ММ. Методика поверки», утвержденному ОАО «НИИФИ» 19.01.2015 г.
Основные средства поверки:
-
- оптическая делительная головка ОДГЭ-5 (госреестр № 26906-04; диапазон (0 - 360n)°, погрешность ± (5+5sina/2)");
-
- источник питания постоянного тока Б5-71/4м (госреестр № 23580-02; диапазон
0,2 - 75 В, 0,1 - 4 А, погрешность ± (0,008иуст +0,1) В, ± (0,02Imax +0,05) А);
-
- вольтметр универсальный В7-16А (госреестр № 6458-79; диапазон (0 - 1000) В, класс точности (0,05/0,05 - 0,1/0,1));
-
- осциллограф универсальный двухканальный С1-82 (госреестр № 7271-79; диапазон 6 мВ - 40 В, 6 мВ - 20 В, 6 мВ - 300 В, 6 мВ - 150 В, 0,1 мкс - 1 с, погрешность ± 3 %);
-
- генератор сигналов специальной формы Г6-27 (госреестр № 6180-77; диапазон 0,001 Гц - 1 МГц, погрешность ± (2 - 3) %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к акселерометрам АЛЕ 048 ММ
Технические условия СДАИ.402139.057 ТУ.
ИзготовительАкционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН: 5836636246
440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
Е-mail: info@niifi.ru
Испытательный центрОткрытое акционерное общество «Научно-исследовательский институт физических измерений»
440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Аттестат аккредитации ОАО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-2014 от 06.03.2014 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«17» марта 2020 г.
