ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-3

Назначение средства измерений

Комплексы контрольно-проверочные КПК-3 (далее - комплексы) предназначены для воспроизведения и измерений электрических и неэлектрических величин: воспроизведения напряжения постоянного и переменного тока, воспроизведения мощности ВЧ, измерений напряжения постоянного и переменного тока, измерений частоты переменного тока, измерений силы постоянного и переменного тока, измерений отношения напряжений переменного тока, соответствующих углу поворота, измерений времени, воспроизведении напряженности электромагнитного поля.

Описание средства измерений

Конструктивно комплекс представляет собой шкаф системный (в котором расположены: оптипанель с монитором в сборе, компьютер, источник бесперебойного питания, генератор сигналов высокочастотный, источник питания 115 В 400 Гц и блок измерительный) и дополнительное оборудование, включающее в себя: клавиатуру, манипулятор типа «мышь», принтер лазерный, зумбу подкатную, стол рабочий «классик», комплекты жгутов, стойку приборную, блок эквивалента поля, ведомость эксплуатационных документов, компакт-диск с программным обеспечением (ПО) и эксплуатационной документацией и пульт проверочный.

Шкаф системный предназначен для конструктивного объединения оптипанели с монитором в сборе, компьютера, источника бесперебойного питания, генератора сигналов высокочастотного, источника питания 115 В 400 Гц и блока измерительного, обеспечения электрической коммутации вышеперечисленного оборудования, а также защиту от внешних воздействующих факторов.

Оптипанель с монитором в сборе предназначена для считывания измерительной и прочей информации оператором.

Блок измерительный предназначен для воспроизведения электрических сигналов и измерений параметров электрических сигналов объекта контроля (ОК).

Источники питания обеспечивают формирование питающих напряжений проверяемого авиационного радиоэлектронного оборудования.

Стойка приборная, рабочий стол, блоки коммутации, блок эквивалента поля и комплекты жгутов обеспечивают размещение и подключение проверяемого авиационного радиоэлектронного оборудования и его коммутацию.

Пульт проверочный предназначен для коммутации комплекса со средствами поверки при проведении первичной и периодических поверок.

Функционально комплекс включает в себя измерительные каналы (ИК): *

  • - ИК воспроизведения напряжения постоянного тока сети 27 В;

  • - ИК воспроизведения напряжения переменного тока сети 115 В 400 Гц;

  • - ИК воспроизведения напряжения переменного тока сети 36 В 400 Гц;

  • - ИК воспроизведения мощности ВЧ

  • - ИК напряжения постоянного тока;

  • - ИК напряжения переменного тока;

  • - ИК частоты переменного тока;

  • - ИК отношения напряжений переменного тока, соответствующего значениям угла поворота (СКТ/Сельсин);

  • - ИК времени.

    ИК воспроизведения напряжения постоянного тока сети 27 В

Принцип действия ИК основан на формировании напряжения постоянного тока блоком питания постоянного тока. Сформированное напряжение подается на ОК с одновременным измерением его значения, а также значения силы тока в сети с отображением результатов измерений на мониторе комплекса.

ИК воспроизведения напряжения переменного тока 115 В 400 Гц

Принцип действия ИК основан на формировании напряжения переменного тока блоком питания переменного тока. Сформированное напряжение подается на ОК с одновременным измерением его значения, а также значения силы тока с отображением результатов измерений на мониторе комплекса.

ИК воспроизведения, напряжения переменного тока 36 В 400 Гц

Принцип действия ИК основан на формировании напряжения переменного тока при помощи понижающего трансформатора из напряжения 115 В 400 Гц. Сформированное напряжение подается на ОК с одновременным измерением его значения, а также значения силы тока с отображением результатов измерений на мониторе комплекса.

ИК воспроизведения мощности ВЧ

Принцип действия ИК основан на воспроизведении мощности синусоидального сигнала генератором сигналов высокочастотным R&S SMC100A (per. № 40991-09).

ИК напряжения постоянного тока

Принцип действия ИК основан на формировании падения напряжения постоянного тока на резисторах общим сопротивлением более 1 МОм с последующим преобразованием его в цифровой код с помощью АЦП последовательного приближения с последующей обработкой и передачей по интерфейсу RS-232 на компьютер системы и выдачей результатов измерений на монитор комплекса в виде, удобном для пользователя.

ИК напряжения переменного тока

Принцип действия ИК основан на формировании падения напряжения переменного тока на резисторах общим сопротивлением более 1 МОм с последующим преобразованием его в цифровой код с помощью АЦП последовательного приближения с последующей обработкой и передачей по интерфейсу RS-232 на компьютер системы и выдачей результатов измерений на монитор комплекса в виде, удобном для пользователя.

ИК частоты переменного тока

Принцип действия ИК частоты переменного тока в диапазоне от 0,15 до 2,5 МГц основан на фильтрации измеряемого сигнала фильтром верхних частот второго порядка с частотой среза 10 кГц, формировании прямоугольных импульсов по переходу сигнала через «0» и последующим измерением частоты методом сравнения с эталонным кварцевым генератором с последующей передачей по интерфейсу RS-232 на компьютер системы и выдачей результатов измерений на монитор комплекса в виде, удобном для пользователя.

ИК отношения напряжений переменного тока, соответствующего значениям угла поворота (СКТ/Селъсин)

Принцип действия ИК угла поворота (СКТ/Сельсин) основан на преобразовании отношения напряжений переменного тока в цифровой код специальным цифровым процессором, соответствующий углу поворота по формуле:

а = arctg
Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru
Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

где Ui - напряжение, соответствующее sina; U2 - напряжение, соответствующее cosa.

В дальнейшем цифровой код, соответствующий углу поворота датчика, передается по интерфейсу RS-232 на компьютер комплекса, выдающий результат измерений на монитор комплекса в виде, удобном для пользователя.

ИК времени

Принцип действия ИК времени основан на использовании встроенных часов ПК для измерений временных интервалов.

По условиям эксплуатации комплексы относятся к группе 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °C и относительной влажностью воздуха не более 80 % при температуре 25 °C без предъявлений требований по стойкости к механическим воздействиям.

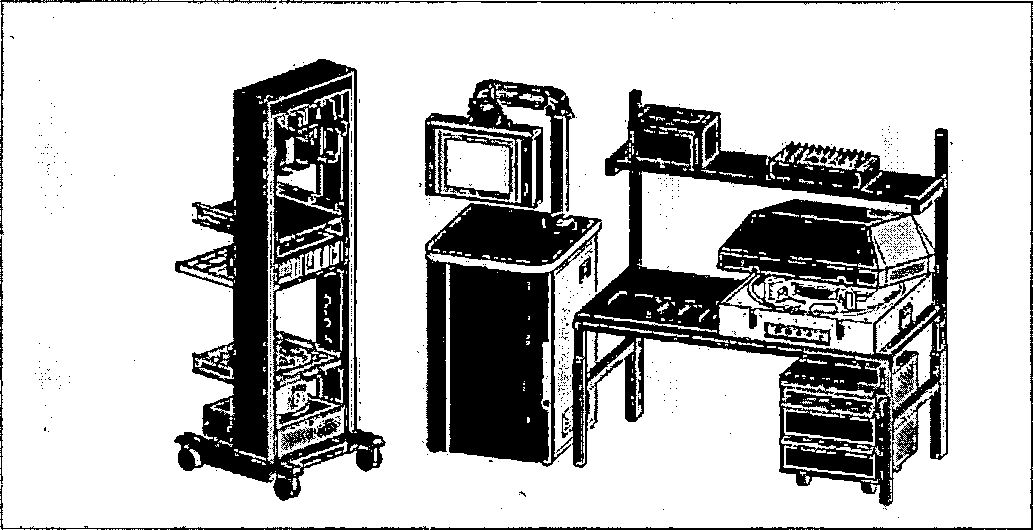

Общий вид комплекса представлен на рисунке 1.

Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

Рисунок 1 - Общий вид комплекса

Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

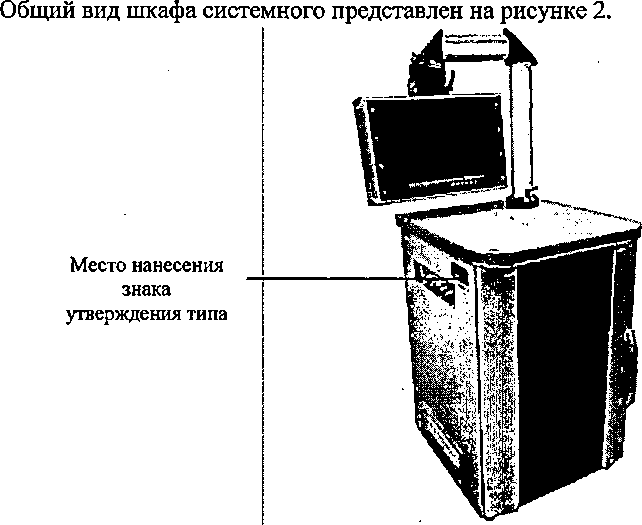

Рисунок 2 - Общий вид шкафа системного

Для защиты от несанкционированного доступа выполнено опломбирование клеймом ОТК:

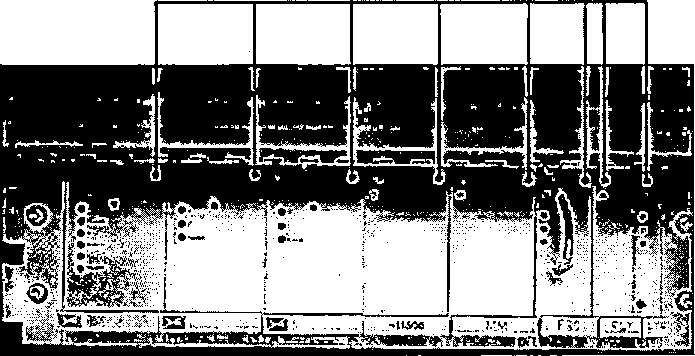

  • - пульта проверочного - клеймом ОТК поверх одного из винтов крепления съемных панелей (рисунок 3);

  • - блока измерительного - поверх верхних винтов крепления измерительных модулей (рисунок 4);

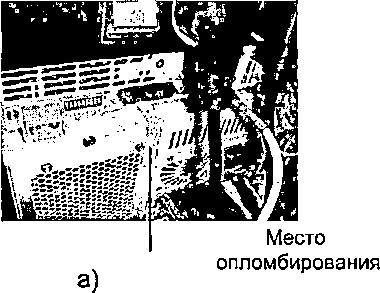

  • - ПК - наклейками между верхней крышкой и шасси (рисунок 5).

    Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

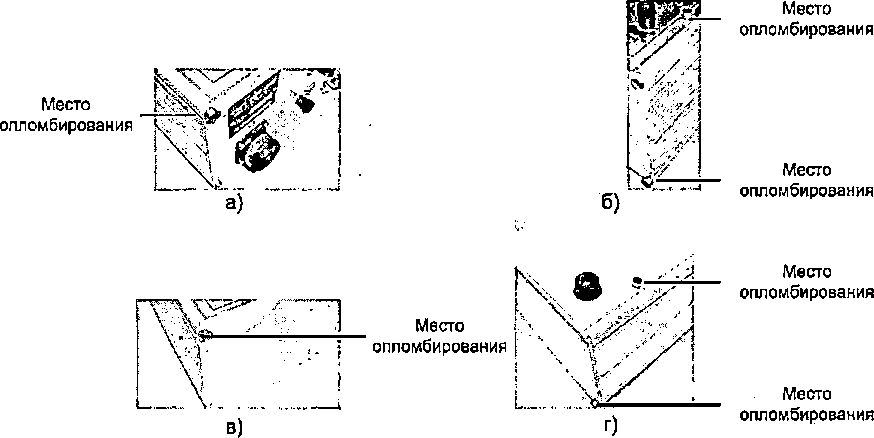

    Рисунок 3 - Схема опломбирования пульта проверочного

    Места опломбирования

    Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

    Рисунок 4 - Схема опломбирования блока измерительного

    Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

    Рисунок 5 - Схема опломбирования ПК

    Приказ Росстандарта №2050 от 29.09.2017, https://oei-analitika.ru

    Место

    опломбирования

    6)

Программное обеспечение

Метрологически значимая часть ПО комплексов представляет собой набор библиотек и приложений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Брагс.КРКЗ .Hardware.dll

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

987FABFEA3907AEA96F3788A5FA9D4AC

Алгоритм вычисления контрольной суммы исполняемого кода

md5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение воспроизводимого напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

Диапазон измерений силы воспроизводимого постоянного тока, А Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА

27

±2,7 от 0,1 до 2,5

±20

Номинальное значение воспроизводимого напряжения переменного тока, В

Номинальное значение частоты переменного тока, Гц

Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В

Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

Коэффициент гармоник, %

Диапазон измерений силы воспроизводимого переменного тока, А Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА

115

400

±5

±10

не более 8

от 0,1 до 1

±20

Номинальное значение воспроизводимого напряжения переменного тока, В

Номинальное значение частоты переменного тока, Гц

Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В

Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

Коэффициент гармоник, %

Диапазон измерений силы воспроизводимого переменного тока, А Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА

36

400

±1,8

±10

не более 8 от 0,1 до 1,5

±20

Диапазон воспроизведения мощности синусоидального сигнала (при нагрузке 50 Ом), дБм

Диапазон частот, МГц

Пределы допускаемой абсолютной погрешности воспроизведения мощности, дБ

от -120 до +13

от 0,05 до 250

0,9

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока Unocr, В

от 2 до 190 ±(0,01 -Unocr + 0,05)

Диапазон измерений напряжения переменного тока, В

Номинальное значение частоты переменного тока, Гц

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока UneP, В

от 2 до 135 400

±(0,01-Unep +0,05)

Диапазон измерений частоты переменного тока, МГц

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

от 0,05 до 2,5

±10

Диапазон измерений действующих значений напряжения переменного тока соответствующих значениям угла поворота от 0 до 359°, В Пределы допускаемой абсолютной погрешности измерений угла поворота

от 0 до 70

±1°

Диапазон измерений времени, с

Пределы допускаемой абсолютной погрешности измерений времени, с

от 2 до 60 ±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±2,5

Ток потребления по цепи 220 В 50 Гц, А

не более 6

Габаритные размеры (длинахширинахвысота), мм, не более

- шкаф системный

680x755x1605

- пульт проверочный

460x250x130

- стойка приборная

650x650x1980

- блок эквивалента поля

800x800x450

Масса, кг, не более

- шкаф системный

165

- пульт проверочный

7

- стойка приборная

100

- блок эквивалента поля

50

Знак утверждения типа

наносится на идентификационный шильд на боковой стороне шкафа системного комплекса металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки комплексов

Наименование

Обозначение

Количество, шт.

1 Шкаф системный

СПАН.468224.002

1

1.1 Оптипанель в сборе

СПАН.467846.001

1

1.2 Источник бесперебойного питания OLS1000ERT2U, 1000 VA, LCD

-

1

1.3 Компьютер промышленный

СПАН.466219.001

1

1.4 Блок измерительный

СПАН.411719.001

1

1.5 Генератор сигналов SMC100A

-

1

Наименование

Обозначение

Количество, шт.

1.6 Источник питания переменного тока APS-77050

-

1

2 Стойка приборная

СПАН.468364.080

1

3 Блок эквивалента поля

СПАН.468578.001

1

4 Комплект жгутов

СПАН.442629.027

1

5 Жгут

СПАН.685626.103

1

6 Принтер LaserJet Pro Ml04а

-

1

7 Клавиатура USB

-

1

8 Манипулятор «Мышь» USB

-

1

9 Подставка под клавиатуру ППК-01

-

1

10 Стол рабочий СР-15 Классик

-

1

11 Полка основная для оборудования ПО-15-3

-

1

12 Тумба подкатная ТП-01/S

-

1

13 Освещение рабочей поверхности ДЛ-15/А

-

1

14 Панель электромонтажная ЭП-15

-

1

15 Комплект запасных частей, инструмента и принадлежностей в соответствии со СПАН.441460.103 ЗИ

-

1

16 Комплект программного обеспечения

СПАН.442629.036

1

17 Комплект эксплуатационных документов в соответствии со СПАН.441460.103 ВЭ

-

1

18 Пульт проверочный

СПАН.468211.002

1

Поверка

осуществляется по документу СПАН.441460.103 МП1 «Комплексы контрольно-проверочные КПК-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.09.2016 г. и ФГБУ «ГНМЦ» Минобороны России 22.08.2017 г.

Основные средства поверки:

- вольтметр универсальный В7-78/1 (per. № 31773-06): диапазон измерений напряжения постоянного тока от 0 до 100 В, предел допускаемой основной абсолютной погрешности измерений напряжения постоянного тока ±(0,0045-10'2-иизм.+б емр), где Иизм - измеренное значение напряжения постоянного тока, В; диапазон измерений напряжения переменного тока от 0 до 100 В, пределы допускаемой основной абсолютной погрешности измерений действующего значения напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц ±(0,06-10‘2-иизм.+300 емр), где иизм - измеренное значение напряжения переменного тока, В; диапазон измерений напряжения переменного тока от 0 до 750 В, пределы допускаемой основной абсолютной погрешности измерений действующего значения напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц ±(0,06-10’2-иизм.+300 емр), где Иизм - измеренное значение напряжения переменного тока, В; диапазон измерений частоты напряжения переменного тока от 100,0000 до 999,9999 Гц, пределы допускаемой основной абсолютной погрешности измерений частоты напряжения переменного тока ±(0,01 • 10'2-Fh3m.+1 емр), где Бизм - измеренное значение частоты напряжения переменного тока, Гц; диапазон измерений силы постоянного тока от 0 до 3 А, пределы допускаемой погрешности измерений постоянного тока ±(0,12-10'2-1изм+20 емр), где 1изм- измеренное значение постоянного тока, А; диапазон измерений силы переменного тока от 0 до 3 А, предел допускаемой погрешности измерений переменного тока в диапазоне частот от 10 Гц до 20 кГц ±(0,15-10-2-1изм+600 емр), где 1изм - измеренное значение переменного тока, А; верхний предел измерений электрического сопротивления постоянному току 100 Ом, пределы допускаемой основной абсолютной погрешности измерений действующего значения электрического сопротивления постоянному току ±(0,000 1Rh3M + 0,00004Rnp), где Яизм - измеренное значение электрического сопротивления постоянному току, Rnp - значение верхнего предела измерений

-измеритель нелинейных искажений С6-12 (per. № 10737-86): диапазон измерений Кг в диапазоне частот от 100 Гц до 19,9 кГц от 0,03 до 100%, пределы допускаемой основной абсолютной погрешности измерений Кг ±(0,05-Кгд+0,02), где Кгд-значение измеряемого коэффициента гармоник,' %;

- частотомер электронно-счетный 43-85/3 (per. № 32359-06): диапазон измерений временных интервалов от 20 нс до 7000 с, пределы допускаемой относительной погрешности измерений временных интервалов ±(8о+7*1О'9Лсч+ Ззап), где 8о - относительная погрешность по частоте внутреннего кварцевого генератора, 8зап - относительная погрешность, обусловленная системой запуска, ten - установленное время счета, с; диапазон измеряемых частот сигнала синусоидальной формы от 0,001 Гц до 150 МГц, основная относительная погрешность измерений частоты синусоидальных сигналов ±(8о+7-10’9Лсч+8зап), где 8о-относительная погрешность по частоте внутреннего кварцевого генератора (не более ±Г10 7 за год), 8зап-относительная погрешность, обусловленная системой запуска, ^-установленное время счета;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам контрольно-проверочным КПК-3

ГОСТРВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.103 ТУ Комплекс контрольно-проверочный КПК-3. Технические условия

Изготовитель

Акционерное общество «Научно-производственное объединение «СПАРК»

(АО «НПО «СПАРК»)

ИНН 7810481471

Юридический адрес: 196210, РФ, Санкт-Петербург, ул. Пилотов д. 12

Почтовый адрес: 190000, Санкт-Петербург, ВОХ№ 6003

Телефон: (812) 704-16-44, факс: (812) 334-49-60

Web-сайт: http://www.sparc-npo.ru; E-mail: info@sparc-npo.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
