Номер по Госреестру СИ: 57847-14
57847-14 Преобразователь вязкости жидкости
(7829 Master)
Назначение средства измерений:
Преобразователь вязкости жидкости 7829 Master предназначен для измерения динамической вязкости прозрачных и непрозрачных жидкостей при проведении поверки поточных преобразователей вязкости.

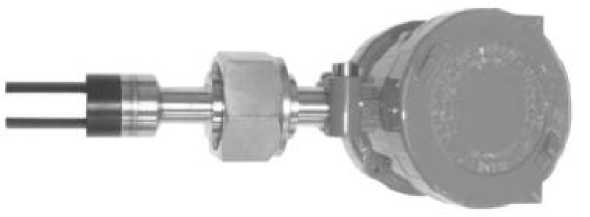

Внешний вид.
Преобразователь вязкости жидкости
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 148372
ID в реестре СИ - 370772
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Mobrey Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3405 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информатизация здоровья" (ТК 468)
Наличие аналогов СИ: Преобразователь вязкости жидкости (7829 Master)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Mobrey Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15642-06 05.12.2018 |
Преобразователи плотности и вязкости жидкости измерительные, 7825, 7826, 7827, 7828, 7829 Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
15781-06 05.12.2018 |
Преобразователи плотности газа измерительные, 7812, 3098 Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
52638-13 01.02.2018 |
Преобразователи плотности жидкости измерительные, 7835, 7845, 7847 Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
57847-14 |
Преобразователь вязкости жидкости, 7829 Master Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
60150-15 |
Преобразователь вязкости измерительный, 7829 Master Компания "Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Преобразователь вязкости жидкости (7829 Master)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователь вязкости жидкости (7829 Master)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователь функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного блока и осуществляет функции сбора, обработки и передачи измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификация версии встроенного программного обеспечения потребителем возможна посредством подключения к преобразователю ПК с установленным свободно распро-
Лист № 2 Всего листов 4 страняемым ПО ADView. Для этого после запуска ПО ADView в главном окне программы необходимо выбрать подраздел: Meter details. ПО ADView предназначено для отображения процесса измерений, а также хранения и обработки полученных данных.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обес печения |
Номер версии (иденти-фика-ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
встроенное ПО |
1.20 |
- |
- | |
|
ADView |
ADView |
V6.1 |
42573a0fbb88fb8e28 2f771da7653e0f |
md5 |
Степень защиты встроенного программного обеспечения и автономного ПО ADView соответствует уровню «С » по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус измерительного блока в виде наклейки.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Преобразователи вязкости жидкости 7829 Master»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю вязкости жидкости 7829 Master
-
1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей».
-
2. Техническая документация компании «Mobrey LTD», Великобритания.
Поверка
Поверкаосуществляется по методике МИ 3371-2012 Преобразователи вязкости жидкости 7829 Master. Методика поверки, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в 2012 году.
Основные средства поверки:
- вискозиметры, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда с границами допускаемой относительной погрешности измерений кинематической вязкости при Р = 0,95 ± 0,2 %;
- преобразователь сигналов ТС и ТП "ТЕРКОН " в комплекте с термопреобразователем сопротивления ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в диапазоне измерений от 0 до 60 °С ± 0,01 °С;
-
- анализатор плотности жидкостей модели DMA5000 с пределами допускаемой абсолютной погрешности измерения плотности не более ± 4,0 х 10-5 г/см3 или аналогичный;
-
- термостат с не стабильностью поддержания температуры не более ± 0,02 °С;
-
- секундомеры электронные типа СТЦ-2, (J = 0,001 с);
-
- персональный компьютер или ноутбук с установленным программным обеспечением ADView.
Изготовитель
Компания «Mobrey LTD», Великобритания.
Адрес: 158 Edinburg Avenue, Slough, Btrks, UK, SL1 4UE
Заявитель
ООО «ИМС Индастриз»
Адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп.15
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./ факс (812)323-96-71
Принцип действия преобразователя вязкости жидкости 7829 Master (далее в тексте -преобразователь) - вибрационный, основан на зависимости добротности колебательного контура от вязкости измеряемой жидкости. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специального пъезо-резисторного элемента, управляемого микропроцессором с обратной связью. Резонансная частота колебаний зависит от механических характеристик чувствительного элемента, температуры и плотности исследуемой жидкости. Добротность резонансного контура зависит от вязкости исследуемой жидкости.
Конструктивно преобразователь состоит из чувствительного элемента и блока обработки информации, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод. Для измерения температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt-100. Преобразователь предназначен для установки в 2-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе: «Руководство по эксплуатации на измерительный преобразователь плотности и вязкости 7829». Установка преобразователя в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются для преобразователя, установленного в проточную камеру.
Передача измерительной информации от блока обработки на внешние устройства обработки и отображения осуществляется посредством 4-х проводного канала связи с цифровым выходным сигналом RS485.
Рис.1 Внешний вид преобразователя
В комплект поставки преобразователя входят документы и изделия , перечисленные в таблице 3.
Таблица 3.
|
Наименование |
Количество |
Примечание |
|
Преобразователь вязкости жидкости 7829 Master |
1 шт. | |
|
«Преобразователи вязкости жидкости 7829 Master» Руководство по эксплуатации |
1 экз. | |
|
МИ 3371-2012. Преобразователи вязкости жидкости 7829 Master. Методика поверки |
1 экз. | |
|
ПО «ADView» на компакт-диске |
1 шт. |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений динамической вязкости, |
от 0,5 до10 |
|
мПа •с |
свыше 10 до 100 |
|
Пределы допускаемой приведенной погрешности преобразователя вязкости, % |
±0,5 |
|
Два выходных аналоговых сигнала, мА |
от 4 до 20 |
|
Каналы связи |
RS485, Modbus RTU |
|
Условия эксплуатации | |
|
Диапазон температуры рабочей среды, оС |
от 5 до 85 |
|
Измеряемая среда |
Стабильные жидкости не агрессивные к материалу чувствительного элемента |
|
Рабочий диапазон температуры окружающего о воздуха, С |
от минус 40 до 85 |
|
Максимальное давление рабочей среды, МПа |
20,7 |
|
Относительная влажность воздуха, % |
до 100 (без конденсации) |
|
Напряжение питания постоянного тока, В |
от 20 до 28 |
|
Габаритные размеры, длина х ширина х высота, мм, не более |
350x300x300 |
|
Масса, кг, не более |
15,0 |
|
Средний срок службы, лет |
10 |
