Наименование и обозначение

Кол-во

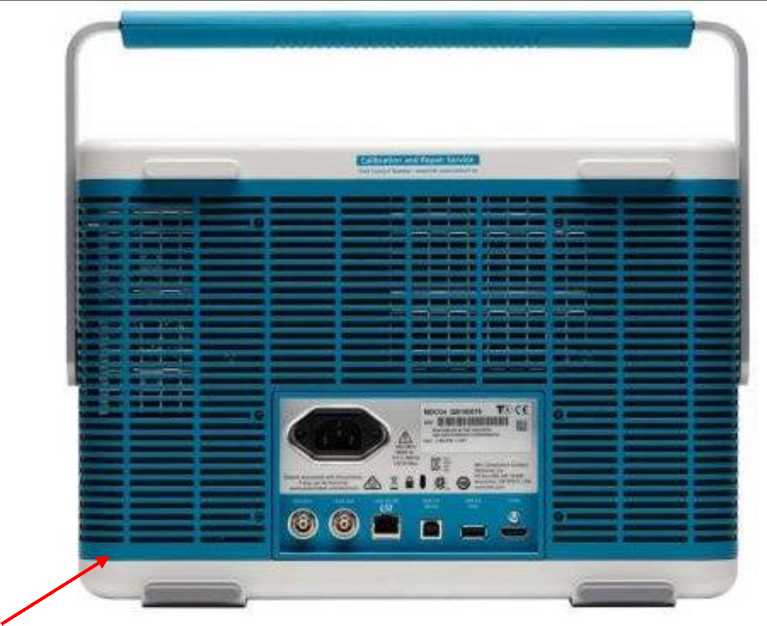

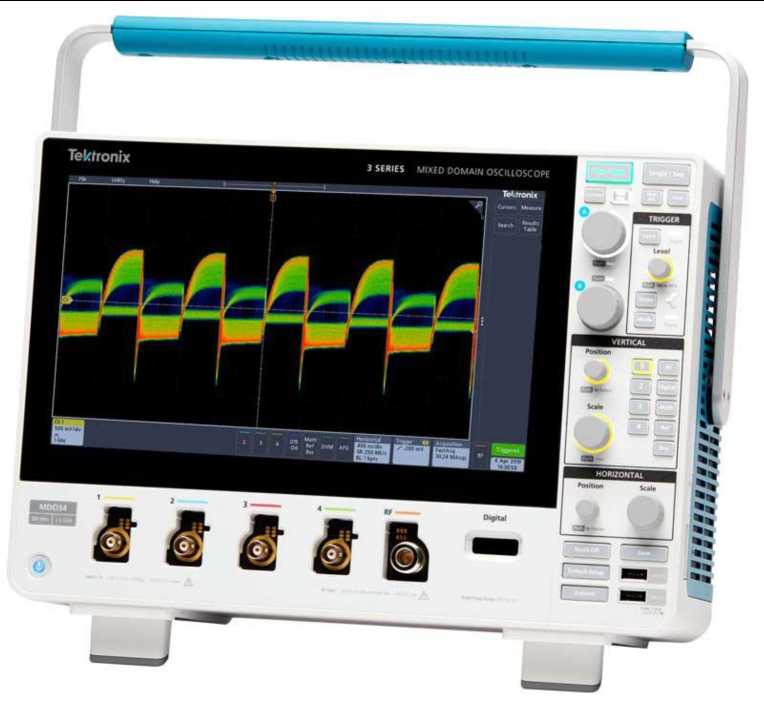

Осциллограф-анализатор спектра серии MDO3, модификация MDO32/MDO34

1 шт.

Частотная опция 3-BW-100 / 3-BW-200 / 3-BW-350 / 3-BW-500 / 3-BW-1000

по заказу

Опция 3-SA3 (расширение диапазона частот анализатора спектра до 3 ГГц)

по заказу

Опция 3-MSO (логический анализатор)

по заказу

Опция 3-AFG (генератор сигналов произвольной формы)

по заказу

Аналоговые пассивные пробники

TPP250 для опций 3-BW-100 и 3-BW-200

TPP500 для опций 3-BW-350 и 3-BW-500

TPP1000 для опции 3 -BW-1000

1 шт. на

канал

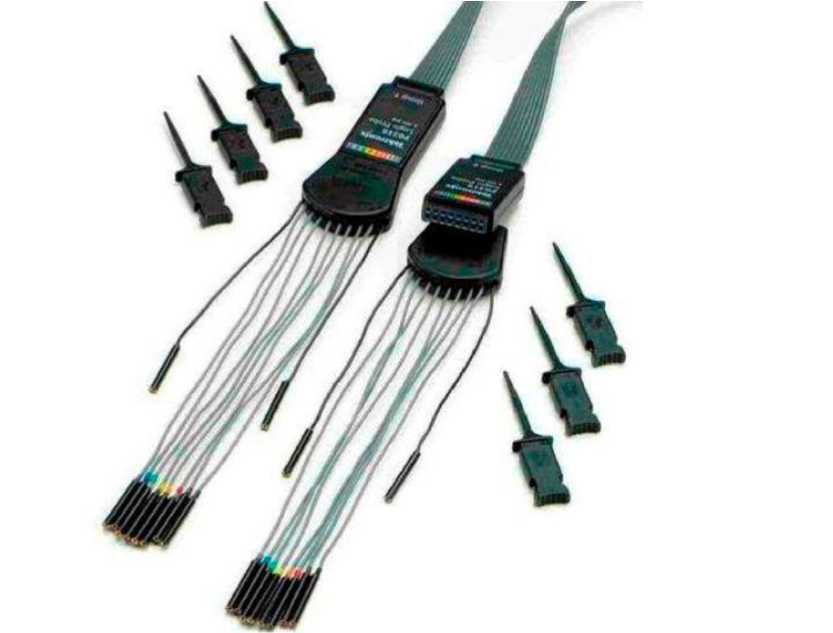

Пробники логического анализатора P6316 для опции 3-MSO

по заказу

Программные опции

по заказу

Кабель сетевой

1 шт.

Сумка для принадлежностей 016-2144

1 шт.

Руководство по эксплуатации 077-1557-00R

1 шт.

Методика поверки MDO3/Mn-2020

1 шт.

Наименование характеристики

Значение

1

2

ЦИФРОВОЙ ОСЦИЛЛОГРАФ

Количество каналов

модификация MSO32

2

модификация MSO34

4

Максимальная скорость выборки (частота дискретизации), ГГц

частотная опция 3-BW-1000

5,0

прочие частотные опции

2,5

Разрешение АЦП, бит

8

Максимальное количество записи отсчетов в память

10 •IO⁶

Коэффициент развертки

частотная опция 3-BW-1000

от 400 пс/дел до 1000 с/дел

1

2

Входное сопротивление Rex

(1 ±0,01) МОм; (50 ±0,5) Ом

Количество делений вертикальной шкалы

8 (±4 от центра)

Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору

Rвx = 1 МОм

от 1 мВ/дел до 10 В/дел

Rвx = 50 Ом

от 1 мВ/дел до 1 В/дел

Пределы допускаемой относительной погрешности коэффициента отклонения, % ¹⁾

Ко = 1 мВ/дел

±2,5

Ко = 2 мВ/дел

±2,0

Ко > 5 мВ/дел

±1,5

произвольное значение Ко

±3,0

Остаточное смещение вертикальной шкалы ио, не более, мВ ²⁾

Ко = 1 мВ/дел, Rвx = 1 МОм

±(0,3 дел^Ко)

Ко = 1 мВ/дел, Rвx = 50 Ом

±(0,5 дел^Ко)

Ко = 2 мВ/дел, Rвx = 50 Ом

±(0,25 дел^Ко)

Ко > 1 мВ/дел, Rвx = 1 МОм

±(0,2 дел^Ко)

Ко > 5 мВ/дел, Rвx = 50 Ом

±(0,2 дел^Ко)

Диапазон установки постоянного напряжения смещения исм, В

1 мВ/дел < Ко < 50 мВ/дел

±1,0

50,5 мВ/дел < Ко < 99,5 мВ/дел

±0,5

100 мВ/дел < Ко < 500 мВ/дел, Rвx = 1 МОм

±10,0

100 мВ/дел < Ко < 500 мВ/дел, Rвx = 50 Ом

±5,0

505 мВ/дел < Ко < 995 мВ/дел

±5,0

1 В/дел < Ко < 10 В/дел, Rвx = 1 МОм

±100

1 В/дел, Rвx = 50 Ом

±5,0

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,005^/Псм + ио)

Верхняя частота полосы пропускания (Ивх = 50 Ом, по уровню напряжения 0,707), МГц

опция 3-BW-100

100

опция 3-BW-200, Ко > 2 мВ/дел

200

опция 3-BW-200, Ко < 2 мВ/дел

150

опция 3-BW-350, Ко > 2 мВ/дел

350

опция 3-BW-350, Ко < 2 мВ/дел

150

опция 3-BW-500, Ко > 5 мВ/дел

500

опция 3-BW-500, 2 мВ/дел < Ко < 4,98 мВ/дел

350

опция 3-BW-500, Ко < 2 мВ/дел

150

опция 3-BW-1000, Ко > 10 мВ/дел

1000

опция 3-BW-1000, 5 мВ/дел < Ко < 9,98 мВ/дел

500

опция 3-BW-1000, 2 мВ/дел < Ко < 4,98 мВ/дел

350

опция 3-BW-1000, Ко < 2 мВ/дел

150

Пределы допускаемой относительной погрешности измерения временных интервалов от 1 мс и более

±1М0^-5

1

2

АНАЛИЗАТОР СПЕКТРА

Диапазон частот

стандартная конфигурация (опция 3-SA1)

от 9 кГц до 1 ГГц

опция 3-SA3

от 9 кГц до 3 ГГц

Разрешение по частоте

1 Гц

Полоса пропускания (дискретно в последовательности 1-2-3-5)

от 20 Гц до 150 МГц

Максимальный уровень измеряемой мощности, дБм ¹⁾

+20

Диапазон установки опорного уровня (ступенями по 5 дБ), дБм

от -140 до +20

Диапазон установки аттенюатора (ступенями по 5 дБ), дБ

от 10 до 30

Относительный уровень фазовых шумов на частоте 1 ГГц, не более, дБ/Гц ²⁾

при отстройке на 10 кГц

-85

при отстройке на 100 кГц

-101

при отстройке на 1 МГц

-122

Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, на частотах F, не более, дБм/Гц

на частотах 9 кГц < F < 50 кГц

-109

на частотах 50 кГц < F < 5 МГц

-126

на частотах 5 МГц < F < 2 ГГц

-136

на частотах 2 ГГц < F < 3 ГГц

-136

Пределы допускаемой относительной погрешности измерений уровня мощности ³⁾

на частотах 9 кГц < F < 1,5 ГГц

±1,0

на частотах 1,5 ГГц < F < 2,5 ГГц

±1,3

на частотах 2,5 ГГц < F < 3,0 ГГц

±1,5

ЛОГИЧЕСКИЙ АНАЛИЗАТОР (ОПЦИЯ 3 -MSO)

Количество каналов (пробник P6316)

16

Диапазон установки порогов срабатывания по напряжению ип, В

от -15 до +25

Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В ⁴⁾

±(0,03^ип + 0,13)

ЦИФРОВОЙ ВОЛЬТМЕТР-ЧАСТОТОМЕР

Диапазон измерения напряжения

±5^Ко^дел ⁵⁾

Количество разрядов индикации напряжения

4

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения U, В

±[0,002 + 0,01-(4-Ко-дел/1Ц1 + 1)-1U1 + 0,005-исм] ⁵⁾

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %

±2 ⁶’⁷)

• 1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

• 2) Типовые справочные значения.

• 3) При температуре окружающей среды (23 ±5) °C. Опорный уровень от -15 до 10 дБм, измеряемый уровень мощности не менее -40 дБ относительно опорного уровня.

• 4) После выполнения процедуры компенсации сигнального тракта (SPC).

1

2

Диапазон измерений частоты, МГц

частотная опция 3-BW-100

100

прочие частотные опции

150

Количество разрядов индикации частоты

5

Пределы допускаемой абсолютной погрешности измерения частоты

±(1-10-⁵<F + 1 е.м.р.) ¹⁾

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 3 -AFG)

Формы сигнала: произвольная, синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, постоянное напряжение, сигнал функции Гаусса, сигнал функции Лоренца, импульсы с экспоненциальной формой фронта/спада, сигнал функции Sin(x)/x, случайный шум, сигнал функции хаверсинус, кардиосигнал, сигнал с амплитудной/частотной модуляцией

Максимальная частота дискретизации, МГц

250

Максимальное количество точек сигнала произвольной формы

1,28М0⁵

Диапазон частот сигналов

синусоидальная форма

от 0,1 Гц до 50 МГц

прямоугольная, импульсная формы

от 0,1 Гц до 25 МГц

пилообразная, треугольная формы

от 0,1 Гц до 500 кГц

сигналы функции Гаусса, Лоренца, хаверсинус, импульсы с экспоненциальной формой фронта/спада

до 5 МГц

сигнал функции Sin(x)/x

до 2 МГц

Пределы допускаемой относительной погрешности частоты F

F < 10 кГц

±1,3М0^-4

F > 10 кГц

±5М0^-5

Сопротивление нагрузки (по выбору)

50 Ом; > 1 МОм (Hi-Z)

Диапазон установки амплитуды напряжения (п -п) сигнала синусоидальной формы, В

сопротивление нагрузки > 1 МОм

от 0,02 до 5

сопротивление нагрузки 50 Ом

от 0,01 до 2,5

Диапазон установки постоянного напряжения смещения исм, В

сопротивление нагрузки > 1 МОм

±2,5

сопротивление нагрузки 50 Ом

±1,25

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения исм, В

±(0,015^/Тсм + 0,001)

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения и (п-п) на частоте 1 кГц, В

±(0,015^/U +0,015^/Тсм + 0,001)

ВЫХОД “ AUX OUT”

Верхний уровень сигнала, В, не менее

сопротивление нагрузки > 1 МОм

2,25

сопротивление нагрузки 50 Ом

1,0

Нижний уровень сигнала, В, не более

сила тока в нагрузке не более 4 мА

0,7

сопротивление нагрузки 50 Ом

0,25

1) е.м.р.- единица младшего разряда индикации.

Частота сети питания, Гц

50; 400

Напряжение сети питания, В

частота 50 Гц

от 90 до 264

частота 400 Гц

115 (номинальное значение)

Потребляемая мощность, Вт, не более

130

Габаритные размеры, мм

ширина

370

глубина

149

высота

252

Масса, кг, не более

модификация MDO32

5,26

модификация MDO34

5,31

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до +55

относительная влажность воздуха, %

от 5 до 90 при температуре до +40 °C
