Номер по Госреестру СИ: 74286-19
74286-19 Мультиметры
(Keithley DMM6500, Keithley DAQ6510)
Назначение средства измерений:
Мультиметры Keithley DMM6500, Keithley DAQ6510 (далее - мультиметры)
предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Внешний вид.
Мультиметры
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование |
DMM6500-FRP |
DAQ6510-FRP |
Номер версии (идентификационный номер) |
1.0.01 и выше |
1.0.01 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса мультиметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам Keithley DMM6500, Keithley DAQ6510
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2-109 Гц
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10"1 до V106 Гц (приказ Росстандарта от 14.05.2016 г. № 575)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Поверка
Поверкаосуществляется по документу К16500/МП-2018 «ГСИ. Мультиметры Keithley DMM6500,
Keithley DAQ6510. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.12.2018 г. Основные средства поверки:
-
- калибратор многофункциональный Fluke 5730A с усилителем Fluke 5725A; регистрационный номер 60407-15;
-
- мультиметр Agilent 3458A; регистрационный номер 25900-03;
-
- меры электрического сопротивления универсальные однозначные МС 3080М номиналами 1; 10 Q с классом точности 0,001; регистрационный номер 61295-15;
-
- генератор сигналов произвольной формы Tektronix AFG3021C; регистрационный номер 53102-13;
-
- магазин емкости Р5025; регистрационный номер 5395-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса мультиметров в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай
Адрес:1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C
Тел.: (8621)38960893, факс: (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)
Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, офис 315
Тел./факс (495)926-71-85
Web-сайт: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: (495)926-71-85
Web-сайт: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия основан на преобразовании аналогового входного сигнала в цифровой код посредством аналого-цифрового преобразователя (АЦП) с применением масштабирующих усилителей, потенциометрических схем, прецизионных резисторов и опорного генератора частоты. Для измерения мгновенных значений напряжения и силы тока используется высокоскоростной АЦП с частотой дискретизации 1 МГц, при этом сигнал может быть представлен в виде осциллограммы. Мультиметры оснащены графическим сенсорным дисплеем. Максимальное разрешение индикации составляет 6’А разрядов.
Связь с компьютером и другими внешними устройствами осуществляется с помощью интерфейсов USB и LAN, разъемы которых установлены на задней панели. Опционально (при установке соответствующей коммуникационной платы) могут быть использованы интерфейсы RS-232, GPIB, TSP-Link.
Входные разъемы модели DMM6500 расположены на передней и задней панелях, модели DAQ6510 - только на передней панели. Для многоканальных измерений в модели DMM6500 может быть использован встраиваемый модуль мультиплексора, в модели DAQ6510 предусмотрена установка модулей коммутации различного типа (два слота на задней панели).
Вид передней панели мультиметров с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1. Вид задней панели и схема пломбировки от несанкционированного доступа показаны на рисунках 2, 3.
место нанесения знака утверждения типа и знака поверки

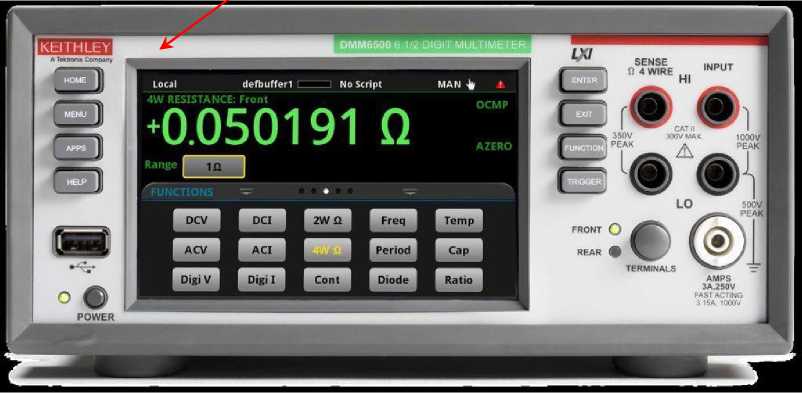

Рисунок 1 - Вид передней панели
место пломбировки (защитный стикер)

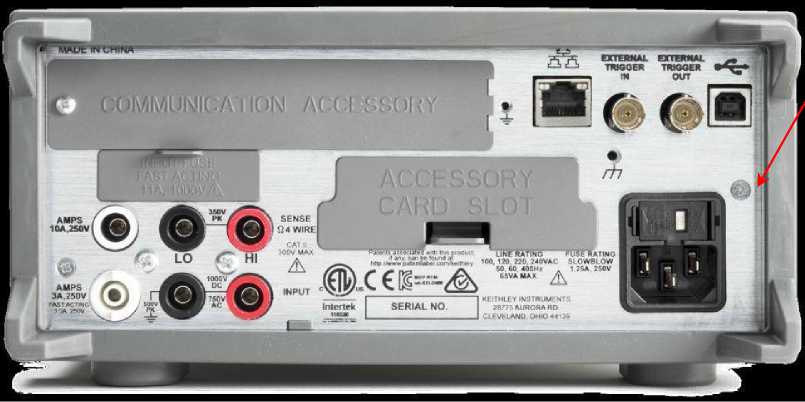

Рисунок 2 - Вид задней панели DMM6500
место пломбировки (защитный стикер)

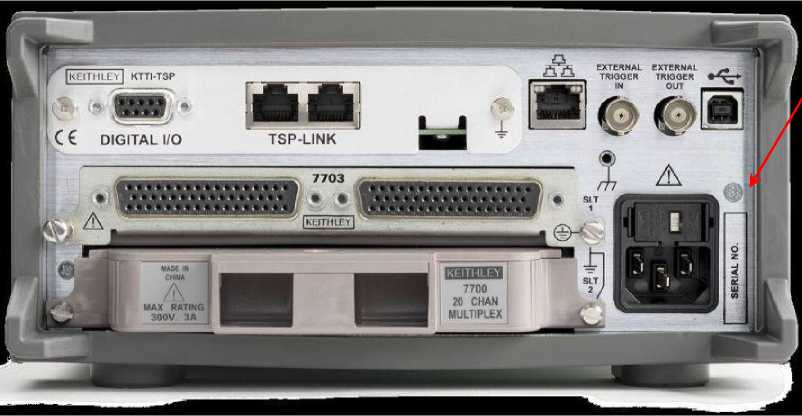

Рисунок 3 - Вид задней панели DAQ6510
Таблица 12 - Комплектность мультиметров
Наименование и обозначение |
Кол-во |
Мультиметр Keithley DMM6500 / Keithley DAQ6510 |
1 шт. |
Кабель сетевой тип A1 |
1 шт. |
Пара измерительных кабелей |
1 шт. |
Кабель интерфейсный USB A/B |
1 шт. |
Коммуникационные платы KTTI-RS232, KTTI-GPIB, KTTI-TSP |
по заказу |
Модули мультиплексора (для DMM6500) |
по заказу |
Модули коммутации (для DAQ6510) |
по заказу |
Руководство по эксплуатации |
1 шт. |
Методика поверки К16500/М111-2018 |
1 шт. |
Метрологические характеристики представлены в таблицах 2 - 10, технические характеристики приведены в таблице 11.
Таблица 2 - Измерение постоянного напряжения
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой абсолютной погрешности 2,3) |
Температурный коэффициент (/оС), не более 2) |
100 мВ |
>10 ГОм (10 ±0,1) МОм |
±(3-1O’5-U + 3,540-5<Du) 4) |
±(140-6^U + 540-6<Du) |
1 В |
±(2,5-10’5-U + 640-6<Ои) |
±(140-6^U + l-lO^-Du) | |
10 В |
±(2^ | ||
100 В 1000 В |
(10 ±0,1) МОм |
±(4-W5-U + 640-6Ои) |
±(640-6^U + l-lO^-Du) |
|
Таблица 3 - Измерение электрического сопротивления постоянному току
Верхний предел диапазона 1) |
Сила испытательного тока |
Пределы допускаемой абсолютной погрешности 2,3,4) |
Температурный коэффициент (/оС), не более 2) |
1 Ом 5) |
10 мА |
±(8,5-10’5-R + 240-4<Dr) |
±(640-6<R + 1-10’5-Dr) |
10 Ом |
10 мА |
±(8,540-^R + 2-10’5-Dr) |
±(6-10aR + 1-10'6<Dr) |
100 Ом |
1 мА | ||
1 кОм |
1 мА |
±(7,5-10’5-R + 6-10aDr) | |
10 кОм |
100 мкА | ||
100 кОм |
10 мкА |
±(7,5-10’5-R + 1-10’5-Dr) | |
1 МОм |
10 мкА |
±(1-10'4-R + 640-6<Dr) | |
10 МОм 6) |
0,7 мкА |
±040-4<R + 1-10’5-Dr) |
±(7-1O’5-R + 1-10'6-Dr) |
100 МОм 6) |
0,7 мкА |
±(2-10’3-R + 3-10’5-Dr) |
±(3,8540-4<R + 1-10'6-Dr) |
|
Таблица 4 - Измерение силы постоянного тока
Верхний предел диапазона 1) |
Сопротивление внутреннего шунта |
Пределы допускаемой абсолютной погрешности 2,3) |
Температурный коэффициент (/оС), не более 2) |
10 мкА |
10 кОм |
±(4,5-10"4-I + 540-5<Di) 5) |
±(340-M + 6^10-6<Di) |
100 мкА |
1 кОм |
±(4,5^10-М + 5^10-5<Di) |
±(240-5^I + 540-6<Di) |
1 мА |
100 Ом | ||
10 мА |
10 Ом |
±(240-М + 5-10’5-Di) |
±(1,540-^I + 540-6<Di) |
100 мА |
1 Ом | ||
1 А |
0,1 Ом |
±(440-М + 5^10-5<Di) |
±(340-5^I + 540-6<Di) |
3 А |
0,1 Ом |
±(^ | |
10 А 4) |
0,005 Ом |
±(2,2-10’3-I + 2,540-4<Di) |
±(640-M + 540-6<Di) |
|
Таблица 5 - Измерение среднеквадратических значений переменного напряжения
Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В | ||
Входной импеданс: 1,1 МОм // < 100 пФ | ||
Диапазон частот F |
Пределы допускаемой абсолютной 2,3,4,5) погрешности ’ ’ ’ 7 |
Температурный коэффициент (/оС), не более 2) |
3 Гц < F < 5 Гц |
±(1-10’2-U + 3^10-4<Du) 6) |
±(Г10-3^Ц + 340-5Оц) |
5 Гц < F < 10 Гц |
±(3,5-10’3-U + 3^10-4<Du) 6) |
±(3,540ЛЦ + 340-5Оц) |
10 Гц < F < 20 кГц |
±(6-10’4-U + 3Ч0-4Оц) |
±(540-5^Ц + 3-10’5-Du) |
20 кГц < F < 50 кГц |
±(1,2-10’3-U + 540-4Оц) |
±(1,1-10'4-U + 540-5<Du) |
50 кГц < F < 100 кГц |
±(6-10’3-U + 8Ч0-4Оц) |
±(6Ч0-4^Ц + 8Ч0-4Оц) |
100 кГц < F < 300 кГц |
±(4-10’2U + 540-3Оц) 6) |
±(2-10’3-Ц + 2-10'4-Du) |
|
Верхний предел диапазона 1) |
Сопротивление внутреннего шунта |
Диапазон частот F |
Пределы допускаемой абсолютной погрешности 2,3,4) |
Температурный коэффициент (/оС), не более 2) |
100 мкА |
1 кОм |
3 Гц < F < 1 кГц |
±(Г10-М + 740-4<Di) 6) |
±(1,5Ч0"4<[ + Н0-,4)|) |
1 кГц < F < 10 кГц |
±(1,5^10-3<I + 740"4<Di) 6,7) |
±(3Ч0-Ч + 1 • 10-i^D|) | ||
1 мА |
100 Ом |
3 Гц < F < 5 кГц |
±(Ы0-3^1 + 440-4<Di) |
±(1,5Ч0"4<[ + 640-5<Di) |
5 кГц < F < 10 кГц |
±(Г10-М + 440-4<Di) 7) |
±(3-10"4-I + 640-5<Di) | ||
10 мА |
10 Ом |
3 Гц < F < 5 кГц |
±(Ы0-3^1 + 4^10-4<Di) |
±(1,5Ч0"4<[ + 640-5D) |
5 кГц < F < 10 кГц |
±(Г10-М + 4^10-4<Di) 7) |
±(3-10"4-I + 640-5D) | ||
100 мА |
1 Ом |
3 Гц < F < 5 кГц |
±(Ы0-3^1 + 440-4<Di) |
±(1,5Ч0"4<[ + 640-5<Di) |
5 кГц < F < 10 кГц |
±(Г10-М + 440-4<Di) 7) |
±(3-10"4-I + 640-5<Di) | ||
1 А |
0,1 Ом |
3 Гц < F < 5 Гц |
±(3^10-3^I + 4^10-4<Di) | |
5 Гц < F < 5 кГц |
±(r10-3^I + 4^10-4<Di) |
±(1,540"4<[ + 640-5D) | ||
5 кГц < F < 10 кГц |
±(1,5^10-М + 640-4<Di) 7) |
±(3-10"4-I + 640-5<Di) | ||
3 А |
0,1 Ом |
3 Гц < F < 5 Гц |
±(3,5-10’Ч + 440-4<Di) | |
5 Гц < F < 5 кГц |
±(1,5-10’3-I + 4^10-4<Di) |
±(1,540"4<[ + 640-5D) | ||
5 кГц < F < 10 кГц |
±(1,5^10-М + 6^10-4<Di) 7) |
±(3-10"4-I + 640-5D) | ||
10 А 5) |
0,005 Ом |
3 Гц < F < 5 Гц |
±(6^10-3^I + 640-4<Di) |
±(1,540"4<[ + 640-5<Di) |
5 Гц < F < 1 кГц |
±(^ |
±(1,5Ч0"4<[ + 640-5<Di) | ||
1 кГц < F < 5 кГц |
±(r10-2^I + 7^10-4<Di) |
±(340’4<[ + 1,2^10’4^Di) | ||
5 кГц < F < 10 кГц |
±(Г10-М + 7^10-4<Di) 7) |
±(340Л1 + 1,2^10’4^Di) | ||
|
Таблица 7 - Измерение электрической емкости
Верхний предел диапазона 1) |
Сила тока заряда |
Пределы допускаемой абсолютной погрешности 2,3,4) |
Температурный коэффициент (/оС), не более 2) |
1 нФ |
1 мкА |
±(840-^C + 540-3<Dc) |
±(540-4^C + 540-4<Dc) |
10 нФ |
10 мкА |
±(440-3^C + 1-10’3-Dc) |
±(540-4^C + 1-10'4-Dc) |
100 нФ |
100 мкА | ||
1 мкФ |
100 мкА | ||
10 мкФ |
1 мА | ||
100 мкФ |
1 мА | ||
|
Таблица 8 - Измерение частоты и периода
Измеряемые значения |
Пределы допускаемой относительной погрешности, % |
Температурный коэффициент (%/оС), не более | |
Частота F |
Период T | ||
Синусоидальный сигнал 1) | |||
3 Гц < F < 10 Гц |
333 мс > T > 100 мс |
±0,1 |
±0,0002 |
10 Гц < F < 100 Гц |
100 мс > T > 10 мс |
±0,03 | |
100 Гц < F < 1 кГц |
10 мс > T > 1 мс |
±0,01 | |
1 кГц < F < 300 кГц |
1 мс > T > 3,3 мкс |
±0,009 | |
Прямоугольный сигнал 2) | |||
10 Гц < F < 300 кГц |
100 мс > T > 3,3 мкс |
±0,008 |
±0,0002 |
|
Таблица 9 - Измерение напряжения высокоскоростным АЦП
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой абсолютной погрешности измерения постоянного 2,3) напряжения ’ |
Температурный коэффициент (/оС), не более 2) |
100 мВ |
>10 ГОм (10 ±0,1) МОм |
±(4-10-U + 2-10'4-Du) |
±(2,5-10’s-U + 340-5<Du) |
1 В; 10 В |
±(3-1O’4-U + Г10-4Ои) |
±(2,5-10’s-U + 1-10’5-Du) | |
100 В; 1000 В |
(10 ±0,1) МОм | ||
|
Таблица 10 - И |
змерение силы тока высокоскоростным АЦП | ||
Верхний предел диапазона 1) |
Сопротивление внутреннего шунта |
Пределы допускаемой абсолютной погрешности измерения силы 2,3) постоянного тока |
Температурный коэффициент (/оС), не более 2) |
100 мкА |
1 кОм |
±(7^10-4П + 5^10-4<Di) |
±(3^10-5Н + 3,5-10’5-Di) |
1 мА |
100 Ом |
±(7^10-4П + 340-4<Di) | |
10 мА |
10 Ом |
±(5^10-4П + 340-4<Di) | |
100 мА |
1 Ом |
±(2^10-М + 3,540-5<Di) | |
1 А |
0,1 Ом |
±(7^10-4П + 3^10-4<Di) |
±(4^10-5П + 3,5^10-5<Di) |
3 А |
0,1 Ом |
±(9^10-4П + 440-4<Di) | |
10 А 4) |
0,005 Ом |
±(2,5^10-М + 840-4<Di) |
±(6^10-5П + 1-10 4-Di) |
на 1 %.
|
Таблица 11 - Основные технические характеристики
Габаритные размеры (без ручки), мм |
ширина |
глубина |
высота | |
214 |
357 |
88 | ||
Масса, кг, не более |
4,54 | |||
Напряжение сети питания, В |
от 90 до 264 | |||
Частота сети питания, Гц |
50; 400 | |||
Потребляемая мощность, Вт, не более |
DMM6500 |
DAQ6510 | ||
50 |
65 | |||
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха, % |
от 0 до 50 до 80 при температуре 35 °C |
