Номер по Госреестру СИ: 76763-19
76763-19 Осциллографы цифровые
(MSO4)
Назначение средства измерений:
Осциллографы цифровые серии MSO4 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MSO4 Firmware |
Номер версии (идентификационный номер) |
не ниже 1.18 |

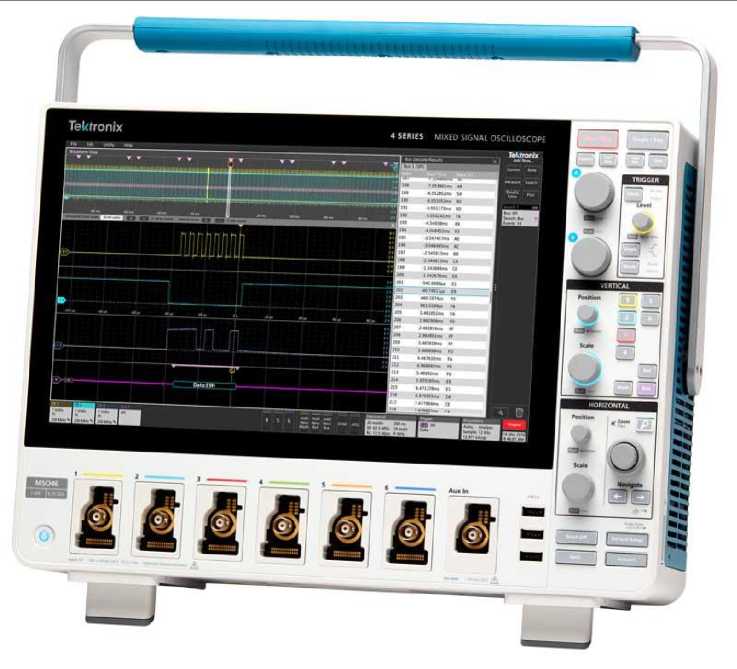

Рисунок 1 - Общий вид осциллографов
VSOM Q1M0M Т?'С € « П1Н П1111Н1II S5
Схема пломбирования (стикер-наклейка)
Рисунок 2 - Вид задней панели осциллографов

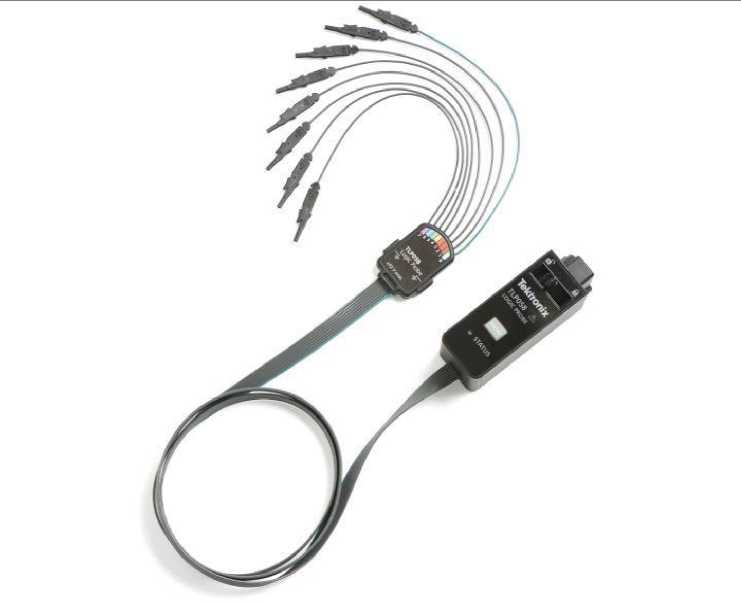

Рисунок 3 - Общий вид логических пробников TLP058

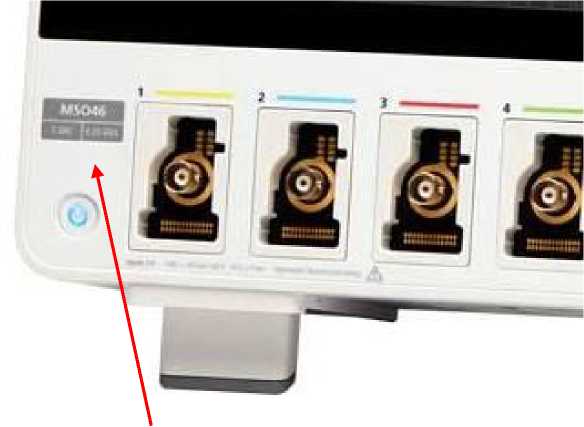

Рисунок 4 - Место нанесения знака утверждения типа и знака поверки
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым серии MSO4
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
Поверка
Поверкаосуществляется по документу MSO4/Mn-2019 «ГСИ. Осциллографы цифровые серии MSO4. Методика поверки», утвержденному АО «АКТИ-Мастер» 14.10.2019 г.
Основные средства поверки:
-
- калибратор осциллографов 9500B с активной головкой 9530, регистрационный номер 45344-10;
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
-
- стандарт частоты рубидиевый FS725, регистрационный номер 45344-10;
-
- мультиметр цифровой 2000; рег. № 25787-08;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса осциллографов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, КитайАдрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C. Тел.: (8621)38960893, факс: (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Представительство компании «Тектроникс Интернэшнл, Инк.» в РоссииАдрес: 125167, Москва, Ленинградский проспект, д. 37, к. 9 Тел.: (495) 664-75-64, факс: (495) 664-75-65
Web-сайт: www.tektronix.ru
E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: (495) 926-71-85
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия осциллографов основан на применении высокоскоростных аналогоцифровых преобразователей напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Серия осциллографов MSO4 включает в себя модификацию MSO44 с четырьмя входными аналоговыми каналами и модификацию MSO46 с шестью аналоговыми каналами.
К каждому аналоговому входу может быть подключен миниатюрный восьмиканальный логический пробник TLP058 для реализации функции логического анализатора цифровых сигналов. По заказу поставляются также аналоговые пробники различных типов.
Осциллографы имеют функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу может быть установлен встроенный одноканальный генератор сигналов произвольной формы (опция 4-AFG).
Каждая модификация осциллографов имеет 5 частотных опций 4-BW с различными значениями полосы пропускания. В обозначениях опций цифры после букв BW указывают верхнюю частоту полосы пропускания в МГц: 200; 350; 500; 1000; 1500.
Программные опции, устанавливаемые по заказу, позволяют выполнять анализ сигналов в телекоммуникационных и автомобильных системах.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN (Ethernet).
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Общий вид осциллографов и вид задней панели показан на рисунках 1 и 2, общий вид логических пробников TLP058 - на рисунке 3, место нанесения знака утверждения типа и знака поверки - на рисунке 4. Схема пломбирования указана на рисунке 2.
Таблица 4 - Комплектность осциллографов
Наименование и обозначение |
Кол-во |
Осциллограф цифровой серии MSO4 модификация MSO44/MSO46 с частотной опцией по заказу: 4-BW-200/4-BW-350/4-BW-500/4-BW-1000/4-BW-1500 |
1 шт. |
Аппаратные опции 4-AFG, 4-RL-1 |
по заказу |
Пробники логического анализатора TLP058 (1 шт. на канал) |
по заказу |
Аналоговые пробники |
по заказу |
Программные опции |
по заказу |
Кабель сетевой |
1 шт. |
Кейс для переноски |
по заказу |
Руководство по эксплуатации 077-1511-00 |
1 шт. |
Методика поверки MSO4/Mn-2019 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
АНАЛОГОВЫЕ КАНАЛЫ | |
Количество каналов | |
MSO44 |
4 |
MSO46 |
6 |
Максимальная скорость выборки (частота дискретизации), ГГ ц |
6,25 |
Разрешение АЦП, бит |
от 8 до 16 1) |
Максимальное количество записи отсчетов в память |
3 1,25 106 |
стандартное исполнение | |
опция 4-RL-1 |
62,5 1бб |
Коэффициент развертки |
от 200 пс/дел до 1000 с/дел |
Входное сопротивление Ивх |
(1 ±0,01) МОм (50 ±0,5) Ом |
Количество делений вертикальной шкалы |
10 (±5 от центра) |
Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору | |
R.bx = 1 МОм |
от 0,5 мВ/дел до 10 В/дел ± |
Rbx = 50 Ом |
от 0,5 мВ/дел до 1 В/дел± |
Пределы допускаемой относительной погрешности коэффициента отклонения, % | |
Ко = 1 мВ/дел, Rbx = 1 МОм |
±2,0 |
Ко = 1 мВ/дел, Rbx = 50 Ом |
±2,5 |
Ко > 2 мВ/дел |
±1,0 |
Диапазон установки постоянного напряжения смещения Ucm, В | |
Rbx = 1 МОм | |
Ко < 63 мВ/дел |
±1 |
64 мВ/дел < Ко < 999 мВ/дел |
±10 |
Ко > 1 В/дел |
±100 |
Rbx = 50 Ом | |
Ко < 99 мВ/дел |
±1 |
Ко >100 мВ/дел |
±10 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В |
±(0,005/Псм + 0,2-Ко-дел) 4) |
Верхняя частота полосы пропускания (Rbx = 50 Ом, по уровню напряжения 0,707), МГц | |
опция 4-BW-200 |
200 |
опция 4-BW-350 |
350 |
опция 4-BW-500 |
500 |
опция 4-BW-1000 |
1000 |
опция 4-BW-1500 |
1500 |
1) От минимума 8 бит при скорости выборки 6,25 ГГц до максимума 16 бит при скорости | |
выборки 125 МГц. | |
2) Ко = 0,5 мВ/дел является программным цифровым масштабным преобразованием | |
Ко = 1 мВ/дел или Ко = 2 мВ/дел в зависимости от настроек. | |
3) При температуре не более 30 °C после выполнения процедуры компенсации сигнального | |
тракта (SPC). 4) ±(0,005^исм + 0,2^Кощел) для Ко = 0,5 мВ/дел |
Продолжение таблицы 2
1 |
2 |
Частота опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора 60 при выпуске из производства или после подстройки при температуре 25 °C |
±5 10'7 |
Пределы допускаемого относительного дрейфа частоты опорного генератора за один год |
±1,5-10'6 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C) 1) |
±5Л0"7 |
КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | |
Количество каналов на один аналоговый входной канал 2) |
8 |
Диапазон установки порогов срабатывания по напряжению ип, В |
±40 |
Разрешение порогов срабатывания по напряжению, мВ |
10 |
Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2) |
±(0,03^ип + 0,1) |
ЦИФРОВОЙ ВОЛЬТМЕТР | |
Диапазон измерений напряжения |
±5<Ко^дел |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения |
±[(0,015-U - исм) + 0,005-исм + 0,1-Ко-дел)] 3) |
Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, % |
±2 |
ЧАСТОТОМЕР | |
Диапазон измерений частоты |
от 10 Гц до Fmax 4) |
Минимальная амплитуда входного напряжения, мВ (п-п) |
8 или (2^Ко^дел), что больше |
Количество разрядов индикации |
8 |
Пределы допускаемой абсолютной погрешности измерения частоты |
±(5F^F + 1 е.м.р.) 5) |
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG) | |
Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac | |
Максимальная частота дискретизации, МГц |
250 |
Максимальное количество точек сигнала произвольной формы |
1,28М05 |
Диапазон частот сигналов Sine Square, Pulse |
от 0,1 Гц до 50 МГц от 0,1 Гц до 25 МГц |
Ramp, Triangle |
от 0,1 Гц до 500 кГц |
Gaussian, Lorentz, Haversine, Exponential rise/fall |
до 5 МГц |
Sin(x)/x |
до 2 МГц |
|
Окончание таблицы 2
1 |
2 |
Пределы допускаемой относительной погрешности частоты F (Si F< 10 кГц F > 10 кГц |
пе, Square, Pulse, Ramp) : 1.3 10-' :510’5 |
Сопротивление нагрузки (по выбору) |
50 Ом; > 1 МОм (Hi-Z) |
Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В | |
сопротивление нагрузки 50 Ом |
от 0,01 до 2,5 |
сопротивление нагрузки > 1 МОм (Hi-Z) |
от 0,02 до 5 |
Диапазон установки постоянного напряжения смещения Ucm, В сопротивление нагрузки 50 Ом сопротивление нагрузки 1 МОм |
±2,5 ±5 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Дисм, В |
±(0,015/Нсм + 0,001) |
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В |
±(0,015-U +0,015^Нсм + 0,001) |
Неравномерность амплитудно-частотной характеристики синусоидального сигнала относительно уровня напряжения на частоте 1 кГц на частотах F, дБ, не более 0 | |
F < 1 кГц |
±0,5 |
F > 1 кГц |
±1,5 2) |
ВЫХОД СИНХРОНИЗАЦИИ AUX OUT | |
Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG | |
Верхний уровень сигнала, В, не менее | |
сопротивление нагрузки 50 Ом |
1,0 |
сопротивление нагрузки > 1 МОм |
2,5 |
Нижний уровень сигнала, В, не более | |
сопротивление нагрузки 50 Ом |
0,25 |
сила тока в нагрузке не более 4 мА |
0,7 |
|
Таблица 3 - Основные технические характеристики
Частота сети питания, Гц |
50; 400 |
Напряжение сети питания, В | |
частота 50 Гц |
от 90 до 264 |
частота 400 Гц |
от 103,5 до 126,5 |
Потребляемая мощность, Вт, не более |
400 |
Габаритные размеры, мм | |
ширина |
405 |
глубина |
155 |
высота |
249 |
Масса, кг, не более |
7,6 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 50 |
относительная влажность воздуха, % |
от 5 до 90 при температуре до 40 °C |
