Номер по Госреестру СИ: 64743-16
64743-16 Калибраторы-измерители напряжения и силы тока
(Keithley 2450, Keithley 2460, Keithley 2461)
Назначение средства измерений:
Калибраторы-измерители напряжения и силы тока Keithley 2450, Keithley 2460,
Keithley 2461 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного тока, измерения напряжения, силы постоянного тока и сопротивления.
Внешний вид.
Калибраторы-измерители напряжения и силы тока
Рисунок № 1
Внешний вид.
Калибраторы-измерители напряжения и силы тока
Рисунок № 2
Внешний вид.
Калибраторы-измерители напряжения и силы тока
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным и служит для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и прочие сервисные функции. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера. Для расширения функциональных возможностей прилагается программа “Test Script Builder”.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Модель |
Keithley 2450 |
Keithley 2460 |
Keithley 2461 |
идентификационное наименование |
2450 Firmware |
2460 Firmware |
2461 Firmware |
идентификационный номер версии |
v1.2.0 и выше |
v1.3.0 и выше |
v1.4.1d и выше |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах документов:
«Калибраторы-измерители |
напряжения и |
силы тока |
Keithley |
2450. |
Руководство по | |||
эксплуатации. 2450-900-01»; «Калибраторы-измерители |
напряжения |
и |
силы |
тока |
Keithley |
2460. |
Руководство |
по |
эксплуатации. 2460-900-01»; «Калибраторы-измерители |
напряжения |
и |
силы |
тока |
Keithley |
2461. |
Руководство |
по |
эксплуатации. 2461-900-01». |
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока Keithley 2450, Keithley 2460, Keithley 2461-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 30 А.
-
4 Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта от 15.02.2016 г. № 146.
-
5 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
-
6 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу KI-2450-2016 МП «Калибраторы-измерители напряжения и силы тока Keithley 2450/2460/2461. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.06.2016 г.
Рекомендуемые средства поверки:
-
- мультиметр Agilent 3458A, Госреестр № 25900-03;
-
- набор эталонных мер сопротивления и емкости JW Solutions 5156 DR, Госреестр № 57171-14 (для модели Keithley 2450);
-
- мера электрического сопротивления универсальная однозначная МС 3080М номиналом
0,01 Ом класса точности не хуже 0,01; Госреестр № 61295-15 (для моделей Keithley 2460/2461).
-
- калибратор многофункциональный Fluke 5502A, Госреестр № 55804-13;
-
- магазин сопротивления Р40108, Госреестр № 9381-83.
Знак поверки наносится на переднюю панель корпуса калибраторов.
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай
Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C
Тел. (8621)38960893, факс (8621)58993156
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5
Тел./факс (495)926-71-85; E-mail post@actimaster.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Принцип действия основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналогоцифровом преобразовании входного напряжения или силы тока в цифровой код. Для измерения напряжения и силы тока используются аналого-цифровые преобразователи в каналах напряжения и тока. Измерение сопротивления производится путем задания напряжения на исследуемой нагрузке и измерении силы тока, протекающего в измерительной цепи, вычисления значений этих величин через измеренные значения напряжения и силы тока. Калибраторы могут быть использованы в режиме прецизионной электронной нагрузки.
На встроенный микроконтроллер установлено фирменное программное обеспечение. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы GPIB, LXI/Ethernet, USB, а также с цифровых входов/выходов. Для хранения измеренных данных и пользовательских настроек может быть использован подключаемый к порту USB флеш-накопитель. Параметры режимов работы, значения воспроизводимых и измеряемых величин отображаются на цветном жидкокристаллическом дисплее с сенсорным управлением.
Конструктивно калибраторы выполнены в виде моноблока в настольном исполнении. Вид передней панели показан на рисунке 1, вид задней панели - на рисунках 2 и 3.
В качестве опций калибраторы могут быть поставлены в исполнениях NFP (без органов на передней панели), RACK (без ручки), NFP-RACK (без органов на передней панели и без ручки).
место размещения знака утверждения типа и знака поверки

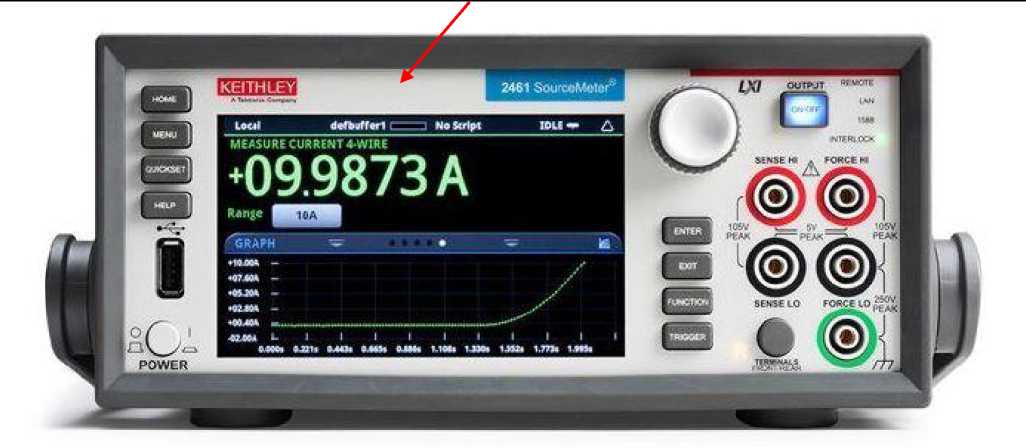

Рисунок 1 - Вид передней панели
DIGITAL I/O
TSP-Link
INE RATING A ’CO-240VAC /t\
W 6OW / ! \ •«r.'i *
INTERLOCK
LINE FUSE SL0W8L0W 10AZ50V
О
M
ГО/
FORCE HI
IKEITHU 11
MADE IN CHINA
SENSE HI
@ A AWAVAVAVA
rh~
WARNING:
NO INTERNAL OPERATOR SERVICEABLE PARTS SERVICE BY QUALIFIED PERSONNEL ONLY REPLACE FUSE WITH SAME TYPE AND RATING
Patont» associated with tn>» (xodcut if any. can t>e found at http fhvww pawxrtlabei cocrvkeithley
место пломбирования (стикер)

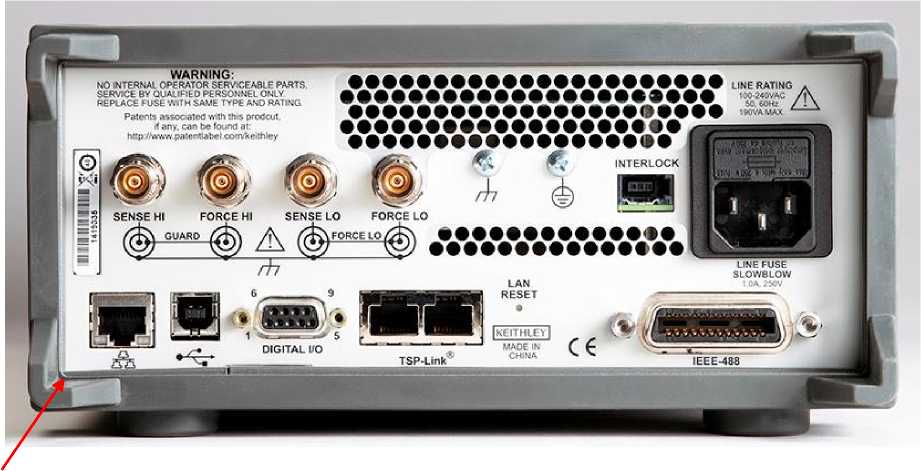

Рисунок 2 - Вид задней панели модели Keithley 2450
место пломбирования (стикер)

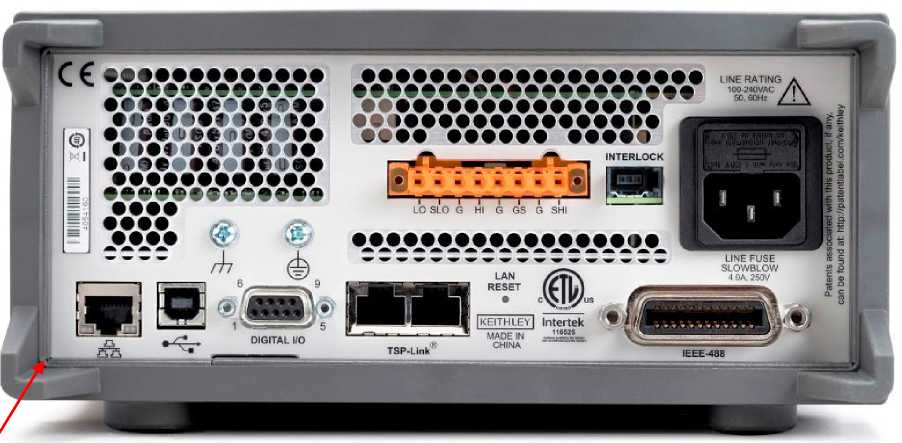

Рисунок 3 - Вид задней панели моделей Keithley 2460, Keithley 2461
Комплектность калибраторов приведена в таблице 3.
Таблица 3 - Комплектность
Наименование и обозначение |
Кол-во |
Калибратор-измеритель напряжения и силы тока Keithley 2450/2460/2461 |
1 шт. по заказу |
Кабель сетевой |
1 шт. |
Комплект измерительных кабелей 8608 |
1 шт. |
Колодка для подключения к разъему задней панели 2460-KIT |
1 шт. |
(для 2460/2461) | |
Кабель USB-B-1 (тип A на тип B длиной 1 м) |
1 шт. |
Кабель LAN СA-180-3A |
1 шт. |
Коннектор интрелок CS-1616-3 |
1 шт. |
Компакт-диск с документацией |
1 шт. |
Компакт-диск с программой “Test Script Builder” |
1 шт. |
Кабели и принадлежности |
по заказу |
Руководство по эксплуатации (на компакт-диске) |
1 шт. |
Методика поверки KI-2450-2016 МП |
1 шт. |
Таблица 2 -
Верхние пределы диапазонов воспроизведения и измерения напряжения | |
Keithley 2450 |
20, 200 мВ; 2, 20, 200 В |
Keithley 2460/2461 |
200 мВ; 2, 7, 10, 20, 100 В |
Верхние пределы диапазонов воспроизведения и из\-Keithley 2450, Keithley 2460/2461 .....................................................Keithley 2460/2461...................................................................................................................................... |
герения силы тока от 10 нА до 1 А с шагом, кратным 10 от 1 мкА до 1 А с шагом, кратным 10 4; 5; 7 А; 10 А* |
Примечание: диапазон 10 А (импульсный режим) только в модели Keithley 2461; коэффициент заполнения не более 10 % при напряжении до 20 В, не более 5 % при напряжении свыше 20 В | |
Верхние пределы диапазонов измерения сопротивления | |
в ручном выборе диапазона |
задается выбором пределов напряжения и силы тока |
в автоматическом выборе диапазона Keithley 2450 Keithley 2460 |
от 20 Ом до 200 МОм от 20 Ом до 20 МОм |
Keithley 2461 |
от 2 Ом до 200 МОм |
Разрешение индикации |
6 Цразрядов |
Максимальная выходная мощность, Вт | |
Keithley 2450 Keithley 2460 Keithley 2461 |
20 100 105 в непрерывном режиме 1050 в импульсном режиме |
Пределы допускаемой основной абсолютной погрешности воспроизведения постоянного напряжения U при температуре (23 ±5) °C, мкВ (мВ) | |
Keithley 2450 на пределе 20 мВ на пределе 200 мВ |
±(l-10’3U + Uo), Uo = 2OO мкВ 1 ( U5-! 0‘ '-1 J 1 1 J((), и0= 200 мкВ |
на пределе 2 В |
1 (2-1 О’UJ + L(i). и0 = 300 мкВ |
на пределе 20 В |
;(1.5-10’4U • U(1). и0= 2,4 мВ |
на пределе 200 В Keithley 2460/2461 на пределе 200 мВ на пределе 2 В |
1(1,5-1 О’4-U + Uo), Uo = 24 мВ ±(1,5- 10’4-U + Uo), Uo= 200 мкВ А 1.5-10’ ’-U • U,). U, 300 мкВ |
на пределах 7; 10; 20 В |
1 (1,5 -1 (ГUJ + Uo), Uo = 2,4 мВ |
на пределе 100 В |
I (1,5-ИГ'-и I UJ((), Uo 15 мВ |
Продолжение таблицы 2
Пределы допускаемой основной абсолютной погрешности измерения постоянного напряжения U при температуре (23 ±5) °C, мкВ (мВ) | |
Keithley 2450 | |
на пределе 20 мВ |
±(1-10-U + U0), U0 = 150 мкВ |
на пределе 200 мВ |
: (! 2.10- |.1; . 1( ) ио= 200 мкВ |
на пределе 2 В |
±^д.1()-4.и + IJ()), („ 300 мкВ |
на пределе 20 В |
:(1.5-10''-1. • Ud). Ud | мв |
на пределе 200 В |
: (1.5-IO'4-i; • l.d). l.d 10 мВ |
Keithley 2460/2461 | |
на пределе 200 мВ |
: (] 2.10- |.1; . 1( ) и0= 200 мкВ |
на пределе 2 В |
;(1.2-10’Ч.' • Id). ( „зоо мкВ |
на пределах 7; 10; 20 В |
:(i.5-io’,-i; • id), id | мв |
на пределе 100 В |
±(1,5-16’4-U + Uo),Uo=5 мВ |
Пределы допускаемой основной погрешности воспроизведения силы постоянного тока I | |
при температуре (23 ±5) °C, пА (нА, мкА) | |
Keithley 2450 | |
на пределе 10 нА |
±(1-10 -I + 1о), 1о= юо пА |
на пределе 100 нА |
:(6-IO’'-l • 1(1). 1(1 150 IIА |
на пределе 1 мкА |
±(2,5-10'4-1 + 1()), 1о= 400 пА |
на пределе 10 мкА |
1 (2,5-101- 1 1 1((), 1<> 1,5 нА |
на пределе 100 мкА |
±(2-1О’4-1 + 1о), 1о= 15 нА |
на пределе 1 мА |
±(2-1О’4-1 + 1о), 1о= 150 пА |
на пределе 10 мА |
:(2-10’4-1 • 1(1). 1(, 1.5 мкА |
на пределе 100 мА |
±^5.1()-4.1 + Ц |(1 | 5 мкЛ |
на пределе 1 А |
±(6,7-1О’4-1 + 10), 1о= 900 мкА |
Keithley 2460/2461 | |
на пределе 1 мкА |
l(2,5-10 '-l I I((), 1<> 1 нА |
на пределе 10 мкА |
:(25.|0-1.| . |п) |п | 5 нЛ |
на пределе 100 мкА |
1 (2- Ю’'-l 1 1<>), 1(( 15 пА |
на пределе 1 мА |
±(2-1О’4-1 + 1о), 1о= 150 пА |
на пределе 10 мА |
:(2-IO’4-l • 1(1). 1(, 1.5 мкА |
на пределе 100 мА |
±(2-1О’4-1 + 1о), 1о= 15 мкА |
на пределе 1 А |
I (5-10' '-l 1 1((), 1о 750 мкА |
на пределах 4; 5 А |
1 (1- 10‘3-I 1 1о), 1<» 3 мА |
на пределе 7 А (10 А) |
±(1,5-1б’3-1 + 10), 10=6мА* |
Примечание: погрешность на пределе 10 А для модели Keithley 2461 нормируется до 7,35 А, | |
указанные значения погрешности на пределе 7 А действительны до 7,35 А для предела 10 А | |
Пределы допускаемой основной погрешности измерения силы постоянного тока I | |
при температуре (23 ±5) °C, пА (нА, мкА) | |
Keithley 2450 | |
на пределе 10 нА |
±(V10-I + I0), I0 = 50 пА |
на пределе 100 нА |
±(6-10’4-1 ± 10), 1о= 100 пА |
на пределе 1 мкА |
±(2,5-1б’4-1 + 1о), 1<> 300 пА |
на пределе 10 мкА |
:(2.5-1(г'-1 • 1(1). 1(, 700 нЛ |
на пределе 100 мкА |
±(2-1О’4-1 + 1о), 1о = 6нА |
на пределе 1 мА |
I (2-10' '-l 1 1((), 1о 60 нА |
на пределе 10 мА |
1 (2-10’'-I 1 1()), 600 пА |
на пределе 100 мА |
1 (2,5-10"'-1 1 !<>), Ь, 6 мкА |
на пределе 1 А |
1 (3 -1 О’'-1 + |п) |п = 500 мкЛ |
Продолжение таблицы 2
Keithley 2460/2461 на пределе 1 мкА на пределе 10 мкА |
±(2,5-10'4-l + 10), lo=7OO nA 1 (2.5- 1(F*-I . |n). |n i нА | |
на пределе 100 мкА |
1 (2-1 (Г'-l I lt)), l(( 16 HA | |
на пределе 1 мА |
:(2-IO’4-I • I(1). I(, 166 IIA | |
на пределе 10 мА |
±(2-1O’4-I + Io), Io= 1 мкА | |
на пределе 100 мА на пределе 1 А на пределах 4; 5 А |
I (2-1 (Г'-l I lt)), lo 16 мкА ±(5-10’4-l + lo), Io= 500 мкА ;(I-IO’'-I • l(1). I(1 2.5 mA | |
на пределе 7 А (10 А) |
; (1.5-1 (F-l • l(1). |n 5 mA* | |
Примечание: для модели Keithley 2461 погрешность на пределе 10 А нормируется до 7,35 А; указанные значения погрешности на пределе 7 А действительны до 7,35 А на пределе 10 А | ||
Пределы допускаемой основной погрешности измерения сопротивления R при температуре (23 ±5) °C, мОм (Ом, кОм) | ||
Keithley 2450 | ||
R < 20 Ом |
сумма погрешностей для U, I | |
на пределе 20 Ом |
±(9,8-1 O’1 -R + Ro), Ro = 3 мОм | |
на пределе 200 Ом на пределе 2 кОм на пределе 20 кОм |
1(7,7-1 O’1 -R + Ro), Ro = 30 мОм ±(6,6- 10’4-R + Ro), Ro = 300 мОм ±(6,3-1 O’1 • R + Ro), Ro = з Ом | |
на пределе 200 кОм |
±(6,5-1 (F1 • R + Ro), Ro = 30 Ом | |
на пределе 2 МОм |
1 ( 1 , 1 - 1 (F^R + ) R(1 3()() QM | |
на пределе 20 МОм |
: ( l.l* l0"'*R . R(1) R(1 | K()M | |
на пределе 200 МОм R > 200 МОм Keithley 2460/2461 |
±(6,55-IO’' R + Ro), Ro= 10 кОм сумма погрешностей для U, 1 | |
R < 2 Ом (2461) |
сумма погрешностей для U, I | |
R < 20 Ом (2460) |
сумма погрешностей для U, I | |
на пределе 2 Ом (2461) |
±(5 -10’4 R + Ro), Ro = 3 мОм | |
на пределе 20 Ом на пределе 200 Ом на пределе 2 кОм |
±(5 -10’4 R + Ro), Ro = 3 мОм ±(5-10 4-R + Ro), Ro = 30 мОм 1 (5 -1 (F1- R + Ro), Ro = зоб мОм | |
на пределе 20 кОм |
;(5-l04R • R. I.R. 30м | |
на пределе 200 кОм |
I (5 -1 (F1- R + Ro), Ro 30 Ом | |
на пределе 2 МОм на пределе 20 МОм на пределе 200 МОм (2461) ............................................................................................................................R 20 МОм (2460)............................................................ |
: (6.1 O- '.R + Ro), R„ = 100 Ом ±( 1,4-10'3-R + Ro), Ro= 1 кОм ±( 1,04’ 10 "-R + Ro), Ro = Ю кОм сумма погрешностей для U, I | |
R > 200 МОм (2460) |
сумма погрешностей для U, I | |
Пределы допускаемой дополнительной относительной погрешности воспроизведения и измерения напряжения, силы тока и сопротивления в интервалах температур от 0 до 18 °C и от 28 до 50 °C: ±1,5М0-3 /°C | ||
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
Габаритные размеры, ширина х высота х глубина, мм |
255 х 106 х 425 | |
Масса, кг, не более | ||
Keithley 2450 |
4,05 | |
Keithley 2460/2461 |
4,75 |
Продолжение таблицы 2
Потребляемая мощность от сети 220 В; 50 Гц, В-А, не более | |
Keithley 2450 |
190 |
Keithley 2460/2461 |
350 |
Рабочие условия применения |
группа 3 ГОСТ 22261-94 |
температура окружающей среды, °C |
от 0 до 50 |
относительная влажность воздуха при температуре до 35 °C, % |
до 70 |
Температура хранения и транспортирования, °C |
от минус 25 до плюс 65 |
Электромагнитная совместимость (для класса “В”) |
ГОСТ Р МЭК 61326-1-2014 |
Безопасность |
ГОСТ IEC 61010-1-2014 |
