Номер по Госреестру СИ: 52924-13
52924-13 Осциллографы цифровые
(DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L)
Назначение средства измерений:
Осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

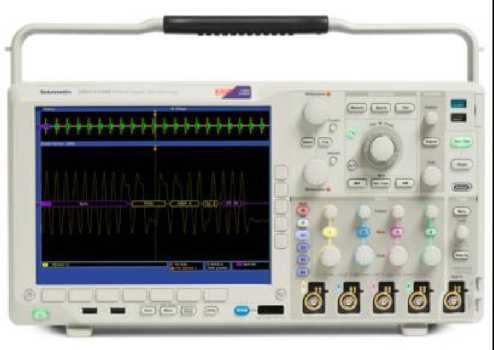

Внешний вид.
Осциллографы цифровые
Рисунок № 1

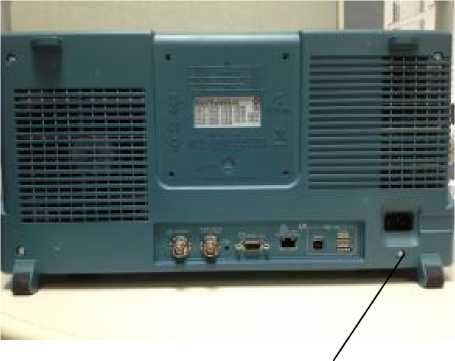

Внешний вид.
Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.03.2018
Номер записи - 142790
ID в реестре СИ - 365190
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Осциллограф цифровой DPO4102B-L, Осциллограф смешанных сигналов DPO4102B-L, нет данных, RTO4104B, MSO4104B, MSO4014B, DPO4104B-L, DPO4104B, DPO4102B-L, DPO4102B, DPO4054B, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L, DPO4014B, DPO 4102B,
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 66
Выдано извещений - 1
Кол-во периодических поверок - 27
Кол-во средств измерений - 11
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 358 дн.
Приказы РСТ, где упоминается данный тип СИ
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
Наличие аналогов СИ: Осциллографы цифровые (DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
52924-13 Осциллографы цифровые (DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
52924-13 Осциллографы цифровые (DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
28767-05 01.03.2010 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
28767-06 01.10.2016 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
32617-06 01.10.2016 |
Генераторы импульсов , SPG300, SPG600 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
32620-06 01.10.2016 |
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
41689-09 01.11.2014 |
Осциллографы цифровые, DPO2012, DPO2014, DPO2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
41694-09 01.11.2014 |
Генераторы сигналов сложной формы, AFG3021B, AFG3022B, AFG3011 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44515-10 01.08.2015 |
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44517-10 01.08.2015 |
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
44518-10 01.08.2015 |
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
49916-12 10.04.2022 |
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52080-12 03.11.2022 |
Осциллографы цифровые, DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52411-13 20.11.2022 |
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52412-13 17.01.2018 |
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52413-13 20.11.2022 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52924-13 12.03.2018 |
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52925-13 12.03.2018 |
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
52926-13 12.03.2018 |
Осциллографы-анализаторы спектра, MDO4014-3, MDO4034-3, MDO4054-3, MDO4054-6, MDO4104-3, MDO4104-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53102-13 01.02.2023 |
Генераторы сигналов произвольной формы, AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53104-13 01.02.2023 |
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
53912-13 26.06.2018 |
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
55587-13 19.09.2023 |
Осциллографы цифровые, TBS1064, TBS1104, TBS1154 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56083-13 27.12.2018 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56194-14 27.11.2023 |
Анализаторы телевизионных сигналов, WFM5250, WVR5250 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
56195-14 17.01.2019 |
Генераторы тестовых телевизионных сигналов, SPG8000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
56712-14 04.03.2019 |
Осциллографы-анализаторы спектра, MDO4014B-3, MDO4034B-3, MDO4054B-3, MDO4054B-6, MDO4104B-3, MDO4104B-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57170-14 25.02.2024 |
Осциллографы цифровые, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57172-14 25.02.2024 |
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57173-14 25.02.2024 |
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
57757-14 24.04.2024 |
Осциллографы-анализаторы спектра, MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
58295-14 15.07.2024 |
Осциллографы цифровые, TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
58296-14 15.07.2024 |
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
59846-15 06.02.2020 |
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61668-15 15.09.2025 |
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61814-15 02.10.2025 |
Источники питания программируемые, Keithley 2280S Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61903-15 13.10.2025 |
Калибраторы-измерители напряжения и силы тока, Keithley 2657A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
61904-15 13.10.2025 |
Пикоамперметры, Keithley 6485 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63083-16 25.12.2025 |
Мультиметры, Keithley DMM7510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63241-16 25.12.2025 |
Генераторы сигналов произвольной формы, AFG1022, AFG1062 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
63658-16 06.04.2021 |
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64556-16 11.07.2026 |
Осциллографы-анализаторы спектра, MDO4000C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
64743-16 12.08.2026 |
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
66636-17 13.02.2022 |
Осциллографы цифровые, TBS2000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
69066-17 25.10.2022 |
Осциллографы цифровые, MSO5 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
71096-18 11.05.2024 |
Осциллографы цифровые, MSO58LP Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
74288-19 05.03.2024 |
Электрометры программируемые, Keithley 6514 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
74286-19 05.03.2024 |
Мультиметры, Keithley DMM6500, Keithley DAQ6510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75243-19 03.06.2024 |
Источники-измерители напряжения и силы тока, Keithley 2400 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75242-19 03.06.2024 |
Нановольтметры, Keithley 2182A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
75241-19 03.06.2024 |
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
76763-19 28.11.2024 |
Осциллографы цифровые, MSO4 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
77294-20 30.01.2025 |
Генераторы сигналов произвольной формы, AFG31000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
80245-20 23.12.2025 |
Осциллографы - анализаторы спектра , MDO3 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
83084-21 20.09.2026 |
Осциллографы цифровые, MSO6B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
АО "КБП" (RA.RU.311589) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
ЗАО "НПП ЭЛИКС" (RA.RU.311309) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ТЗ "РЕВТРУД" (RA.RU.311235) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "Калужский научно-исследовательский радиотехнический институт" (0081) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые запоминающие (С8-203/2, С8-203/4)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Красноярский ЦСМ Красноярский край |
7332 | 7325 |
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5220 | 7325 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5290 | 7325 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
5445 | 7325 |
ФБУ Рязанский ЦСМ Рязанская область |
6116 | 7325 |
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительнойинформации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска |
А ио WELMEC 7.2 для категории Р |
идентификационное наименование |
DPO/MS04000B Firmware |
идентификационный номер версии |
модели DPO4014B, MSO4014B: V2.78 и выше остальные модели: V2.52 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации 071-2820-03.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1852-2013. Осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28.01.2013 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
калибратор осциллографов относительная погрешность установки постоянного напряжения U от 4 мВ до 100 В не более ± (340-3 U + 30 мкВ); относительная погрешность установки амплитуды переменного напряжения от 8 мВ до 3 В на частотах от 50 кГц до 1 ГГц не более ± 10 %; относительная погрешность установки периода 80 мс не более ± V10-6 |
калибратор осциллографов Fluke 9500 с формирователем 9510 относительная погрешность установки постоянного напряжения U от 4 мВ до 200 В не более ± (2,540-3 U + 25 мкВ); относительная погрешность установки амплитуды переменного напряжения от 5 мВ до 5 В на частотах от 0,1 Гц до 1,1 ГГц не более ± 5 %; относительная погрешность установки периода от 90 нс до 5.5 с не более ± 0,2540-6 |
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай;1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C,
тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер», г. Москва;
125438, Москва, 4-й Лихачевский пер., д. 15, стр. 3; тел./факс (499)154-74-86
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала.
Каналы моделей DPO4014B, MSO4014B имеют общий измерительный тракт с переключаемым входным сопротивлением. Каналы моделей DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L имеют раздельные измерительные тракты с входными сопротивлениями 1 МОм и 50 Ом.
В моделях с обозначением MSO установлен 16-ти канальный логический анализатор цифровых сигналов.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, LAN (10/100/1000BASE-T Ethernet).
Конструктивно осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.
место пломбирования
фотография 1 - вид спереди
фотография 2 - задний вид
По условиям эксплуатации осциллографы цифровые DPO4014B, DPO4102B, DPO4102B-
L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной
информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска |
А ио WELMEC 7.2 для категории Р |
идентификационное наименование |
DPO/MS04000B Firmware |
идентификационный номер версии |
модели DPO4014B, MSO4014B: V2.78 и выше остальные модели: V2.52 и выше |
наименование и обозначение |
кол-во |
осциллограф цифровой DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, | |
MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L | |
кабель сетевой опция A1 |
1 шт. |
пробник TPP0500 для моделей DPO/MSO4014B |
1 шт. |
пробник TPP01000 для моделей DPO/MSO4102B/4102B-L/4104B/4104B-L | |
пробник P6616 в коробке с принадлежностями 020-2662 (для моделей MSO) |
1 шт. |
лицевая крышка 200-5130 |
1 шт. |
компакт-диск CD с документацией 063-4300 |
1 шт. |
осциллографы серий MSO4000B и DPO4000B. Руководство по эксплуатации. | |
071-2820-03 | |
методика поверки МП РТ 1852-2013 |
1 шт. |
количество каналов | |
DPO4I02B. DPO4I02B-L. MSO4102B. MSO4I02B-L |
2 |
DPO4014B, DPO4104B-L, MSO4014B, MSO4104B-L |
4 |
входное сопротивление (по выбору) |
1 МОм ± 1 % 50 Ом ± 1 % |
разрядность АЦП |
8 бит |
максимальная скорость выборки (частота дискретизации) | |
DPO40I4B. MSO4014B |
2,5 ГГц |
DPO/MSO4102B, DPO/MSO4102B-L, DPO/MSO4104B-L |
5 ГГц |
максимальная длина записи отсчетов в память | |
DPO40I4B. DPO4I02B. MSO4014B. MSO4102B. |
20 • 106 |
DPO4102B-L, DPO4104B-L, MSO4102B-L, MSO4104B-L |
5 106 |
коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору | |
входное сопротивление 1 МОм |
от 1 мВ/дел до К) В/дел |
входное сопротивление 50 Ом |
от 1 мВ/дел до 1 В/дел |
остаточное смещение вертикальной шкалы Uo, не более входное сопротивление 1 МОм входное сопротивление 50 Ом Ко = 1 мВ/дел Ко > 2 мВ/дел |
± (0,2 дел Ко) ± (0,2 дел Ко) ± (0,1 дел •Ко) |
пределы допускаемой относительной погрешности коэффициента отклонения | |
в последовательности 1-2-5 Ко = 1 мВ/дел Ко > 2 мВ/дел |
± 2 % ± 1,5 % |
произвольная установка по выбору |
±3 % |
диапазон установки положения по вертикали ив |
± 5 дел^Ко |
диапазон установки напряжения смещения исм Ко от 1 до 50 мВ/дел Ко от 50,5 до 99,5 мВ/дел Ко от 100 до 500 мВ/дел Ко от 505 до 995 мВ/дел (1 МОм), до 1 В/дел (50 Ом) Ко от 1 до 5 В/дел (1 МОм) Ко от 5,05 до 10 В/дел (1 МОм) |
± 1 В ± 0,5 В ± 10 В ± 5 В ± 100 В ± 50 В |
пределы допускаемой абсолютной погрешности установки напряжения смещения |
± [5А0-3^(исм - ив) + ио] |
полоса пропускания | |
DPO40I4B. MSO4014B |
100 МГц |
DPO/MSO4I02B. DPO/MSO4I02B-L. DPO/MSO4I04B-L | |
входное сопротивление 1 МОм Ко от 1 до 1,99 мВ/дел Ко от 2 до 4,98 мВ/дел Ко от 5 мВ/дел до 10 В/дел |
175 МГц 350 МГц 500 МГц |
входное сопротивление 50 Ом Ко от 1 до 1,99 мВ/дел Ко от 2 до 4,98 мВ/дел Ко от 5 мВ/дел до 1 В/дел |
175 МГц 350 МГц 1 ГГц |
пределы допускаемой относительной погрешности частоты опорного генератора |
± 540’6 |
коэффициент развертки (в последовательности 1-2-4) | |
DPO40I4B. MSO4014B |
от 1 нс/дел до 40 с/дел |
DPO/MSO4102B, DPO/MSO4102B-L, DPO/MSO4104B-L |
от 400 ис/дел до 40 с/дел |
параметры логического анализатора моделей MSO с i количество каналов входное сопротивление, типовое значение |
щобником Р6116 16 100 кОм |
диапазон установки порогов срабатывания |
±40 В |
минимальная амплитуда входного сигнала |
400 мВ п-п |
минимальная длительность входного сигнала |
1 нс |
пределы допускаемой абсолютной погрешности порогов срабатывания Ur |
± (100 мВ + 0,03 Ur) |
общие характеристики | |
тип входных ВЧ соединителей |
BNC(f) |
габаритные размеры (ширина х высота х глубина), мм |
439 х 229 х 147 |
размеры дисплея мм, (ширина х высота / диагональ) |
210,4 х 157,8/264 |
масса, не более |
5,0 кг |
параметры питания | |
напряжение сети |
от 90 до 264 В |
частота сети при напряжении сети от 90 до 264 В при напряжении сети от 100 до 132 В |
от 45 до 66 Гц от 360 до 440 Гц |
потребляемая мощность, не более |
225 Вт |
рабочие условия применения |
группа 3 ГОСТ 22261-94 |
температура окружающей среды |
от 0 до + 50 °C |
относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 50 °C |
от 10 до 90 % от 10 до 60 % |
предельная высота над уровнем моря |
3000 м |
условия транспортирования и хранения | |
температура окружающей среды |
от - 20 до + 60 °C |
относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 60 °C |
от 5 до 90 % от 5 до 60 % |
предельная высота над уровнем моря |
9144 м |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
