Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.

Конструктивно генераторы сигналов произвольной формы AFG3151C, AFG3152C выполнены в виде моноблока в настольном исполнении, вид передней и задней панели показан на рисунках 1, 2.

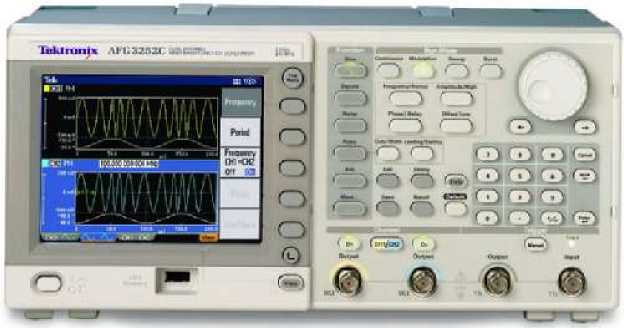

Рисунок 1 - вид передней панели

ЕЕ

место пломбирования                             место нанесения знака поверки

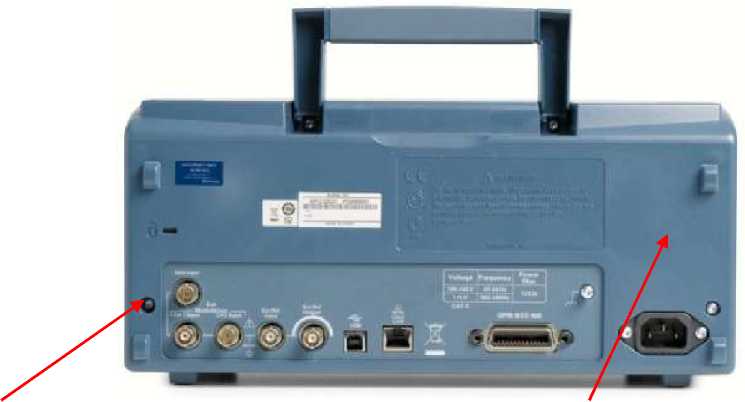

Рисунок 2 - вид задней панели

Комплектность генераторов сигналов произвольной формы AFG3151C, AFG3152C указана в таблице 2.

Таблица 2 - Комплектность

Формы сигнала: синусоидальная, прямоугольная, треугольная, пилообразная, Sin(x)/x, шум, постоянное напряжение, Гаусс-форма, Лоренц-форма, экспоненциальная, хавер-синус

Количество каналов

AFG3151C: 1 канал

AFG3152C: 2 канала

Количество точек формы сигнала: от 2 до 131072

Частота дискретизации (автоматический выбор): 250 МГц или 1 ГГц

Разрядность АЦП: 14 бит

Выходное сопротивление: 50 Ом

Диапазон частот синусоидального сигнала: от 1 мГц до 150 МГц

Разрешение по частоте: 1 мГц или 12 разрядов

Пределы допускаемой относительной погрешности установки частоты после заводской калибровки: ±F10^-6

Относительный годовой дрейф частоты, не более: ±1 •IO^-6

Диапазон установки амплитуды напряжения (п-п) на нагрузку 50 Ом: от 20 мВ до 20 В на высокоомную нагрузку: от 40 мВ до 40 В

Разрешение по напряжению: 0,1 мВ или 4 разряда

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения на частоте 1 кГц: ±(1 • 10^-2^U_pp + UA),

где UPP - значение амплитуды напряжения; UA = 1 мВ

Диапазон установки постоянного напряжения смещения

на нагрузку 50 Ом: ±(5 В - 0,5-U_pp),

на высокоомную нагрузку: ±(10 В - 0,5-Upp), где Upp - значение амплитуды напряжения

Разрешение напряжения смещения: 1 мВ

Пределы допускаемой абсолютной погрешности установки напряжения смещения: ±(14O^-2^Uo + 540^-^Upp + Ua),

где U0 - значение напряжения смещения; Upp - значение амплитуды напряжения; UA = 5 мВ Неравномерность амплитудно-частотной характеристики относительно уровня 1 В п-п на частоте 1 кГц, не более

на частотах от 1 кГц и менее 5 МГц: ±0,15 дБ

на частотах от 5 и менее 25 МГц: ±0,3 дБ

на частотах от 25 до 150 МГц: ±0,5 дБ

Уровень гармоник, не более на частотах от 10 Гц и менее 1 МГц: минус 60 дБн ^*) на частотах от 1 и менее 5 МГц: минус 50 дБн на частотах от 5 до 150 МГц: минус 37 дБн

Уровень негармонических составляющих, не более

на частотах от 10 Гц и менее 1 МГц: минус 60 дБн на частотах от 1 и менее 25 МГц: минус 50 дБн на частотах от 25 до 150 МГц: минус (50 - 3-F/25) дБн, где F - частота [МГц]

Примечание - Обозначение «дБн» представляет уровень сигнала относительно уровня сигнала на центральной (несущей) частоте

Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения

1 В п-п, не более: 0,2 %

Длительность фронта/спада сигнала прямоугольной формы, не более: 3,5 нс

Тип выходных ВЧ соединителей: BNC(f)

Габаритные размеры (ширина х высота х глубина), мм: 439 х 229 х 147 Масса, не более: 5,0 кг

Напряжение / частота сети питания: от 100 до 240 В / от 47 до 63 Гц 115 В / от 360 до 440 Гц

Потребляемая мощность, не более: 120 Вт

Рабочие условия применения (группа 3 ГОСТ 22261-94) температура окружающей среды: от 0 до 50 °C относительная влажность воздуха

при температуре от 0 до 40 °C: от 10 до 80 % при температуре от 40 до 50 °C: от 10 до 60 % Условия транспортирования и хранения

температура окружающей среды: от минус 30 до 70 °C относительная влажность воздуха

при температуре от 0 до 40 °C: от 5 до 90 % при температуре от 40 до 60 °C: от 5 до 80 % при температуре от 60 до 70 °C: от 5 до 40 %

Электромагнитная совместимость: по ГОСТ Р 51522.1-2011 Безопасность: по ГОСТ 12.2.091-2012
