Номер по Госреестру СИ: 53912-13
53912-13 Анализаторы цифровых сигналов
(TLA6401, TLA6402, TLA6403, TLA6404)
Назначение средства измерений:
Анализаторы цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404 предназначены для измерения параметров и анализа логических состояний цифровых сигналов.
Аналитический паспорт типа средства измерений
53912-13 — Анализаторы цифровых сигналов
TLA6401, TLA6402, TLA6403, TLA6404
Компания "Tektronix (China) Co., Ltd."
КИТАЙ
МПИ: 1 год
Действует
12
организаций7
владельцев1
версий34
Всего поверок
по агрегатам с 2010 года
1
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
12
Организаций-поверителей
эффективное число: 8.6
7
Владельцев СИ
эффективное число: 5.4
9
Экземпляров СИ
по агрегатам владельцев / организаций
76.5%
Периодические поверки
первичные: 5.9%
2.94%
Непригодность
1 извещений
52.9%
Поверки юрлиц
доля в общем объёме
11 138 ₽
Средневзвешенная цена
медиана: 11 110 ₽
100%
Покрытие ценами
расчётный известный объём: 55 226 ₽
2 015,8 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 159
Концентрация поверителей
HHI; доля топ-5: 70.6%
1 852
Концентрация владельцев
HHI; доля топ-5: 77.8%
4
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
44
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 34 поверок; пик пришёлся на 2021 год (8).
- Последний завершённый год показал рост на 25% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 22.3%.
- Рынок представлен 12 организациями; концентрация низкая (HHI 1159), доля топ-5 — 70.6%.
- В базе найдено 7 владельцев и 9 экземпляров СИ; доля пяти крупнейших владельцев — 77.8%.
- Средневзвешенная цена поверки — 11 138 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 55 226 руб.
- Доля извещений о непригодности составляет 2.94% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 015,8 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 8
Долгосрочный CAGR: 22.3%
Активных версий: 1
Ценовой диапазон: 10 719–11 569 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО "Ярославский радиозавод" | Юридические лица | 3 | 4 | 1,33 |
| ООО "ИРЗ" | Юридические лица | 1 | 5 | 5,00 |
| АО "УМЗ" | Юридические лица | 1 | 3 | 3,00 |
| юридическое лицо | Юридические лица | 1 | 2 | 2,00 |
| АО ММЗ | Юридические лица | 1 | 2 | 2,00 |
| АО "ЦКБА" | Юридические лица | 1 | 1 | 1,00 |
| АО "НИИ "Субмикрон"; ИНН 7735574607 | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 88b8ef9c-c300-7e2a-fa2f-1c1ebc317899 | 53912-13 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 1
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 2
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 3
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 4
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 26.06.2018
Номер записи - 143900
ID в реестре СИ - 366300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
TLA6404, TLA6402, TLA6403, Анализатор цифровых сигналов TLA6404
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения
цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений.
Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 34
Выдано извещений - 1
Кол-во периодических поверок - 26
Кол-во средств измерений - 9
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№650 от 2013.06.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 53904-53955-13, 23909-13, 28829-13, 48082-13, 53956-53961-13)
Наличие аналогов СИ: Анализаторы цифровых сигналов (TLA6401, TLA6402, TLA6403, TLA6404)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix (China) Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28767-05 01.03.2010 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
28767-06 01.10.2016 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
32617-06 01.10.2016 |
Генераторы импульсов , SPG300, SPG600 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
32620-06 01.10.2016 |
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
44515-10 01.08.2015 |
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44517-10 01.08.2015 |
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44518-10 01.08.2015 |
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49916-12 10.04.2022 |
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52411-13 20.11.2022 |
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52412-13 17.01.2018 |
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52413-13 20.11.2022 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52924-13 12.03.2018 |
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52925-13 12.03.2018 |
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53104-13 01.02.2023 |
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53912-13 26.06.2018 |
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
55587-13 19.09.2024 |
Осциллографы цифровые, TBS1064, TBS1104, TBS1154 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56083-13 27.12.2018 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56194-14 27.11.2024 |
Анализаторы телевизионных сигналов, WFM5250, WVR5250 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
56195-14 17.01.2019 |
Генераторы тестовых телевизионных сигналов, SPG8000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57172-14 25.02.2024 |
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57173-14 25.02.2024 |
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
58296-14 15.07.2024 |
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
59846-15 06.02.2020 |
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61668-15 15.09.2025 |
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61814-15 02.10.2025 |
Источники питания программируемые, Keithley 2280S Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61903-15 13.10.2025 |
Калибраторы-измерители напряжения и силы тока, Keithley 2657A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61904-15 13.10.2025 |
Пикоамперметры, Keithley 6485 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63083-16 25.12.2025 |
Мультиметры, Keithley DMM7510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63241-16 25.12.2025 |
Генераторы сигналов произвольной формы, AFG1022, AFG1062 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63658-16 06.04.2021 |
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64556-16 11.07.2026 |
Осциллографы-анализаторы спектра, MDO4000C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64743-16 12.08.2026 |
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
66636-17 13.02.2022 |
Осциллографы цифровые, TBS2000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
69066-17 25.10.2022 |
Осциллографы цифровые, MSO5 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
71096-18 11.05.2024 |
Осциллографы цифровые, MSO58LP Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74288-19 05.03.2024 |
Электрометры программируемые, Keithley 6514 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74286-19 05.03.2024 |
Мультиметры, Keithley DMM6500, Keithley DAQ6510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75243-19 03.06.2024 |
Источники-измерители напряжения и силы тока, Keithley 2400 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75242-19 03.06.2024 |
Нановольтметры, Keithley 2182A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75241-19 03.06.2024 |
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
76763-19 28.11.2024 |
Осциллографы цифровые, MSO4 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
77294-20 30.01.2025 |
Генераторы сигналов произвольной формы, AFG31000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
80245-20 23.12.2025 |
Осциллографы - анализаторы спектра , MDO3 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
83084-21 20.09.2026 |
Осциллографы цифровые, MSO6B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Анализаторы цифровых сигналов (TLA6401, TLA6402, TLA6403, TLA6404)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИРЗ" (RA.RU.312795) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 4 | 1 | 3 | 1 | 4 | 1 | 3 | |||
| АО "УМЗ" (RA.RU.311777) | 5 | 1 | 4 | 0 | 5 | 1 | 4 | |||
| АО "ЦКБА" (RA.RU.311883) | 4 | 0 | 4 | 0 | 1 | 0 | 1 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 6 | 0 | 5 | 0 | 2 | 0 | 1 | |||
| АО "ЦКБА" (RA.RU.311883) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы цифровых сигналов (TLA6401, TLA6402, TLA6403, TLA6404)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
9937 | 10719 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 10719 |
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска
идентификационное наименование идентификационный номер версии
A по WELMEC 7.2 для категории P
TLA6400 Firmware
6.0 и выше
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации 077-1578-06.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1909-2013 «Анализаторы цифровых сигналов TLA6401,
TLA6402, TLA6403, TLA6404», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва » 14.05.2013 г.
Средства поверки
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
стандарт частоты уровень сигнала «10 МГц» от 0 до + 10 дБм; относительная погрешность частоты сигнала «10 МГц» не более ± V10-9 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм; годовой дрейф частоты 10 МГц не более ± V10-10 |
|
частотомер разрешение на частоте 10 МГц не менее 1 Гц; вход синхронизации 10 МГц |
частотомер универсальный Tektronix |
|
FCA3000 разрешение на частоте 10 МГц: 0,001 Гц; вход синхронизации 10 МГц | |
|
калибратор постоянного напряжения относительная погрешность установки постоянного напряжения от 2 до 3 В не более ± 5 мВ |
калибратор универсальный Fluke 9100 относительная погрешность установки постоянного напряжения от 2 до 3 В не более ± 0,25 мВ |
Принцип действия основан на сравнении в реальном времени уровня напряжения цифрового сигнала с установленным порогом срабатывания, задаваемым пользователем из списка или произвольно. Измерительная информация о логическом состоянии сигналов может быть представлена на жидкокристаллическом цветном дисплее в различных форматах: таблицы состояний, временные диаграммы, гистограммы.
Модели в серии отличаются количеством входных цифровых каналов, которые объединены в группы по 16 (8х2) каналов каждой группе.
Помимо цифровых каналов, в каждой группе имеется канал тактовой частоты, в моделях TLA6403, TLA6404 имеются также каналы квалификатора.
Анализаторы цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404 позволяют определять логическое состояние цифровых сигналов независимо по каждому каналу с установкой порогов срабатывания из списка стандартных сигналов или по заданию пользователя, осуществлять квалификацию уровней сигналов по принципу «годен»/«не годен» по установленным значениям уровня. Скорость выборки (период дискретизации) задается пользователем.
Запуск (синхронизация) осуществляется триггером с устанавливаемыми порогами срабатывания и типом срабатывания (по переднему или заднему фронту сигнала).
Аналоговые выходы (4 выхода на подгруппу 4-х выбранных входных каналов) позволяют контролировать уровни напряжений входных сигналов по внешнему средству измерений.
Управление режимами работы и параметрами измерений производится вручную с использованием подключаемых по интерфейсу USB компьютерной мыши и клавиатуры, или дистанционно по интерфейсам USB, GPIB.
В комплект поставки входят высокочастотные многоканальные пробники для подсоединения к исследуемому объекту, типы и количество пробников определяются по заказу.
Анализаторы цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404 поставляются в базовом исполнении и с опциями по заказу:
|
1S |
увеличение длины записи с 2 до 4 Мбайт |
|
2S |
увеличение длины записи с 2 до 8 Мбайт |
|
3S |
увеличение длины записи с 2 до 16 Мбайт |
|
4S |
увеличение длины записи с 2 до 32 Мбайт |
|
5S |
увеличение длины записи с 2 до 64 Мбайт |
|
1T |
увеличение скорости переключения между логическими состояниями до 667 МГц |
|
AM |
управление аналоговыми мультиплексорами |
|
18 |
сенсорный дисплей |
|
1C |
набор кабелей для интерфейса GPIB |
|
2C |
набор кабелей для интерфейса USB |
|
PO |
набор принадлежностей |
По условиям эксплуатации анализаторы цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404 соответствуют группе 3 ГОСТ 22261-94.
Анализаторы цифровых сигналов TLA6401, TLA6402, TLA6403, TLA6404 выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2, пробника P5910 - на фотографии 3.

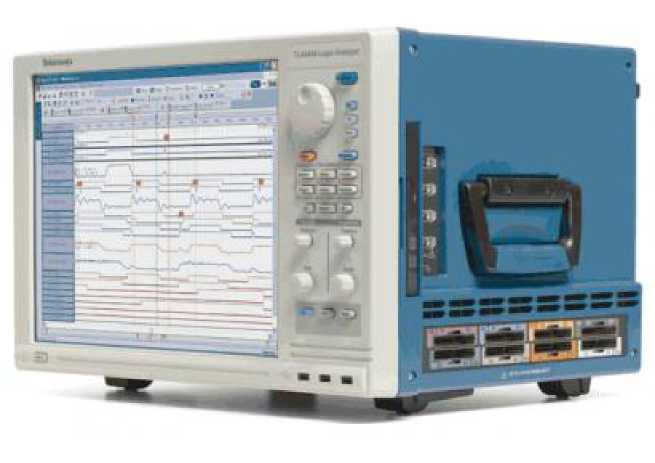

фотография 1 - общий вид
место пломбирования

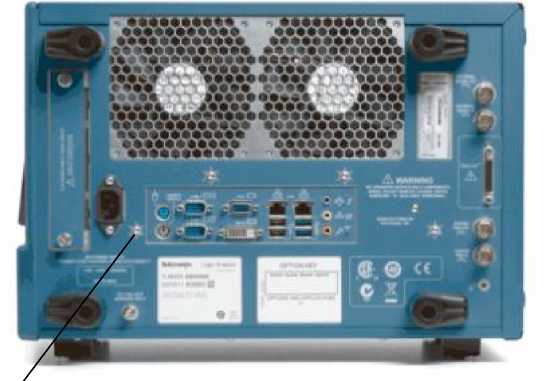

фотография 2 - задняя панель
фотография 3 - пробник P5910
|
наименование и обозначение |
кол-во |
|
Анализатор цифровых сигналов TLA6401/TLA6402/TLA6403/TLA6404 |
1 шт. по заказу |
|
Кабель сетевой опция A1 |
1 шт. |
|
Опции |
по заказу |
|
Пробники P5910, P5934, P5960 |
по заказу |
|
Семейство логических анализаторов Tektronix серий TLA6000 и TLA7000. Краткое руководство по эксплуатации. 077-1578-06 |
1 шт. |
|
Методика поверки МП РТ 1909-2013 |
1 шт. |
|
количество цифровых каналов | |
|
TLA6401 |
32 |
|
TLA6402 |
64 |
|
TLA6403 |
96 |
|
TLA6404 |
128 |
|
пределы допускаемой погрешности частоты внутреннего опорного генератора |
± 5^10-5 |
|
диапазон допускаемых уровней входного сигнала |
от - 2,5 до + 5 В |
|
диапазон установки порогов срабатывания логического анализатора |
от - 2 до + 4,5 В |
|
пределы допускаемой погрешности установки порогов срабатывания UT |
± (0,01-Ut + 50 мВ) |
|
максимальное временное рассогласование между каналами | |
|
без учета пробника |
± 40 пс |
|
с пробниками Р5910, Р5960 |
± 125 пс |
|
с пробником P5934 |
± 500 пс |
|
диапазон установки периода дискретизации | |
|
при работе % каналов |
от 312 пс до 50 мс |
|
при работе !6 каналов |
от 625 пс до 50 мс |
|
при работе всех каналов |
от 1,25 нс до 50 мс |
|
частота переключения между логическими состояниями (стандартное исполнение, увеличение по заказу опций) |
333 МГц |
|
максимальная длина записи (без дополнительных опций) |
2 Мбайт |
|
диапазон установки напряжения триггера |
от 0,5 до 5 В |
|
полоса пропускания аналоговых выходов, типовое значение |
1,5 ГГц |
|
относительная погрешность коэффициента передачи аналоговых выходов с амплитудой Um, типовое значение, не более |
± (0,02^Um + 80 мВ) |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
габаритные размеры | |
|
ширина |
437 мм |
|
высота |
297 мм |
|
глубина |
387 мм |
|
масса, не более | |
|
TLA6401 |
13.6 кг |
|
TLA6402 |
13.9 кг |
|
TLA6403 |
14,3 кг |
|
TLA6404 |
14,7 кг |
|
рабочие условия применения | |
|
температура окружающей среды |
от + 5 до + 40 °C |
|
относительная влажность воздуха, не более |
от 20 до 80 % |
|
предельная высота над уровнем моря |
3000 м |
|
условия транспортирования и хранения | |
|
температура окружающей среды |
от - 20 до + 60 °C |
|
относительная влажность воздуха, не более |
от 5 до 85 % |
|
предельная высота над уровнем моря |
12000 м |
|
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
|
безопасность |
но ГОСТ Р 52319-2005 |
