Номер по Госреестру СИ: 57172-14
57172-14 Калибраторы-измерители напряжения и силы тока
(Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B))
Назначение средства измерений:
Калибраторы-измерители напряжения и силы тока серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) предназначены для воспроизведения напряжения и силы постоянного тока, измерения напряжения и силы постоянного тока, сопротивления и мощности.
Внешний вид.
Калибраторы-измерители напряжения и силы тока
Рисунок № 1
Внешний вид.
Калибраторы-измерители напряжения и силы тока
Рисунок № 2
Внешний вид.
Калибраторы-измерители напряжения и силы тока
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний микропроцессор, предназначено для управления режимами работы, задания диапазонов воспроизведения и измерения, выполнения математических функций обработки измерительной информации, усреднений с различными режимами выборки, и выполнения прочих сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
уровень защиты |
«средний» по Р50.2.077-2014 (класс риска С ио WELMEC 7.2) |
идентификационное наименование |
2600В Series Firmware |
идентификационный номер версии |
3.0.0 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах 2-4 руководства пользователя 2600BS-901-01R.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам-измерителям серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B)
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. Государственная поверочная схема для средств измерения постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140"16 30 А.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
Поверка
Поверкаосуществляется по документу KI-2600B-2014 «Калибраторы-измерители напряжения и силы тока серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B)», утвержденному ФГУП «ВНИИМС» 28.03.2014 г.
Средства поверки
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
измеритель постоянного напряжения относительная погрешность измерения напряжения от 100 мВ до 200 В не более ± 0,006 % |
мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 100 мВ до 200 В не более ± 0,0015 % |
измеритель силы постоянного тока относительная погрешность измерения силы тока 100 нА не более ± 0,05 % 1 мкА не более ± 0,02 % 10; 100 мкА; 1; 10; 100 мА не более ± 0,01 % 1 А не более ± 0,05 % |
мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 100 нА не более ± 0,044 % 1 мкА не более ± 0,0065 % 10; 100 мкА; 1; 10 мА не более ± 0,0035 % 100 мА не более ± 0,0045 % 1 А не более ± 0,012 % |
мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 2 А |
катушка электрического сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А |
для моделей 2634B, 2635B, 2636B: мера сопротивления 1 ГОм относительная погрешность сопротивления не более ± 0,05 %; рабочее напряжение до 200 В |
катушка электрического сопротивления Р4030-М1 номинальное значение 1 ГОм; класс точности 0,01; номинальное напряжение до 1000 В или набор эталонных мер сопротивления и емкости JW Solutions 5156DR номинальное значение 1 ГОм; относительная погрешность определения действительного значения сопротивления не более ± 0,03 %; рабочее напряжение до 200 В |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай
1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс (8621)58993156
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код. Используются быстродействующие цифро-аналоговые и аналого-цифровые преобразователи, высокостабильные устройства умощнения выхода в трактах воспроизведения, прецизионные резистивные элементы во входных цепях деления напряжения и потенциометрического измерения силы тока. Измерение сопротивления и мощности производится путем вычисления значений этих величин через измеренные значения напряжения и силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы USB, RS-232, GPIB, LAN. На встроенный микроконтроллер установлено фирменное программное обеспечение. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом. дисплее
В моделях 2601B, 2602B, 2611B, 2612B, 2635B, 2636B имеются программная опция тестовых алгоритмов TSPLink, режим проверки контактов Contact Check, и управляющие цифровые входы/выходы Digital I/O. В моделях 2604B, 2614B, 2634B эти функции отсутствуют.
Конструктивно калибраторы-измерители напряжения и силы тока серии Keithley 2600B выполнены в виде моноблока в настольном исполнении. Знак поверки в виде наклейки размещается в середине боковой панели.
Общий вид показан на фотографии 1, задняя панель на фотографиях 2 и 3.

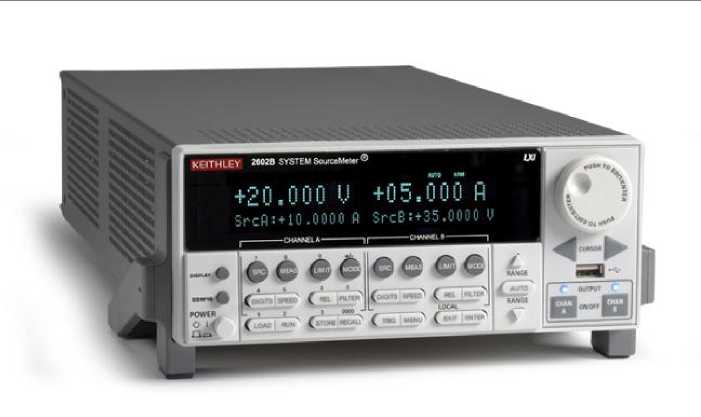

фотография 1 - общий вид
место пломбирования

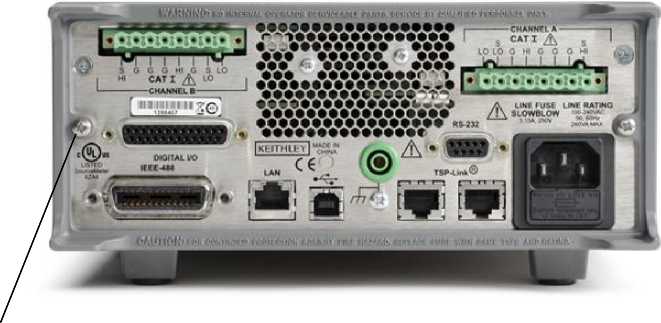

фотография 2 - задняя панель моделей 2602B, 2612B
место пломбирования

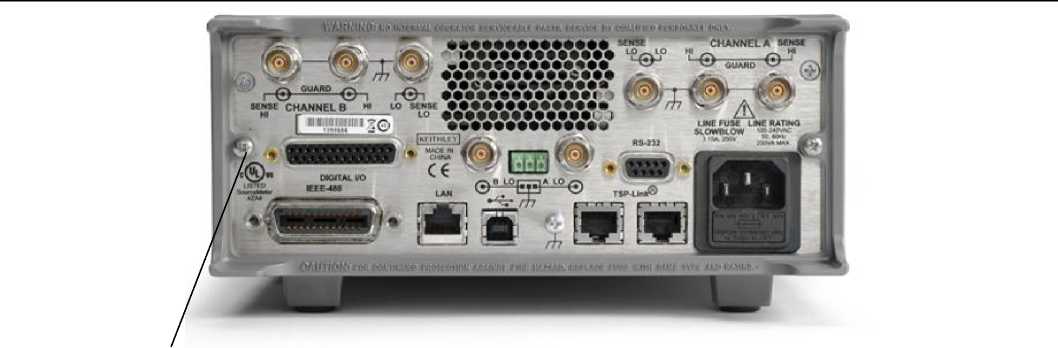

фотография 3 - задняя панель модели 2636B
По условиям эксплуатации калибраторы-измерители напряжения и силы тока серии Keithley 2600B соответствуют группе 3 ГОСТ 22261-94.
наименование и обозначение |
количество |
Калибратор-измеритель напряжения и силы тока серии Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) |
1 шт. по заказу |
Кабель сетевой |
1 шт. |
Кабель интерфейсный Ethernet RG-45 |
2 шт. |
Компакт-диск CD с документацией и программным обеспечением |
1 шт. |
Переходная колодка 2600-KIT |
2601B, 2611B - 1 шт. 26x2B, 26x4B - 2 шт. |
Триаксиальный измерительный кабель 2600-ALG-2 |
2635B - 1 шт. 2634B, 2636B - 2 шт. |
Калибраторы-измерители напряжения и силы тока серии 2600B. Краткое руководство пользователя. 2600BS-901-01/R (на компакт-диске) |
1 шт. |
Калибраторы-измерители напряжения и силы тока серии Keithley 2600B. Методика поверки. KI-2600B-2014 |
1 экз. |
количество каналов | |
2601B, 2611B, 2635B |
1 |
2602В, 2604В, 2612В, 2614В, 2634В, 2636В |
2 |
пределы воспроизведения и измерения напряжения | |
2601В, 2602В,2604В |
100 мВ; 1 В; 6 В; 40 В |
2611В, 2612В, 2614В, 2634В, 2635В, 2636В |
200 мВ; 2 В; 20 В; 200 В |
пределы воспроизведения и измерения силы тока | |
2601В, 2602В, 2604В |
от 100 нА до 1 А1; 3 А; 10 А2 |
2611В, 2612В, 2614В |
от 100 нА до 1 А1; 1,5 А; 16 А2 |
2634В 2635В, 2636В, воспроизведение |
от 1 нА до 1 А 1; 1,5 А, 10 А 2 |
2635В, 2636В, измерение |
от 166 нА до 1 А1; 1.5 А. 10 А2 |
максимальная выходная мощность в канале | |
2601B, 2602B, 2604B |
40,4 Вт 3 |
2611В, 2612В, 2614В, 2634В, 2635В, 2636В |
.ЗО..З Вт3 |
пределы допускаемой основной погрешности воспроизведения напряжения U | |
при температуре 23 ± 5 °C | |
2601В, 2602В, 2604В | |
на пределе 100 мВ |
± (2-1 О’1 U + 250 мкВ) |
на пределе 1 В |
± (2-Ю’1 U + 400 мкВ) |
на пределе 6 В |
± (2-1 O’4 U + 1,8 мВ) |
на пределе 40 В |
± (2-10’1 U + 12 мВ) |
261 IB, 2612В, 2614В, 2634В, 2635В, 2636В | |
на пределе 200 мВ |
± (2-1 О’1 U + 375 мкВ) |
на пределе 2 В |
± (2-1 О’' I J 1 600 мкВ) |
на пределе 20 В |
± (2-1 О’1 U + 5 мВ) |
на пределе 200 В |
± (2-10’1 U + 50 мВ) |
пределы допускаемой основной погрешности измерения напряжения U | |
при температуре 23 ± 5 °C | |
2601В, 2602В, 2604В | |
на пределе 100 мВ |
1 (1,5-10’1 U 1 150 мкВ) |
на пределе 1 В |
; (1.5-IO’1 1. • 200 мкВ) |
на пределе 6 В |
± (1,5-10’4 U + 1 мВ) |
на пределе 40 В |
± (1,5-16’4 U + 8 мВ) |
261 IB, 2612В, 2614В, 2634В, 2635В, 2636В | |
на пределе 200 мВ |
1 (1,5-10’1 l.J 1 225 мкВ) |
на пределе 2 В |
± (2-1 О’' I J 1 350 мкВ) |
на пределе 20 В |
; (1.5-10’1 U • 5 мВ) |
на пределе 200 В |
± (1.5-К)’1 I, - 50 мВ) |
пределы допускаемой основной погрешности воспроизведения силы тока I | |
при температуре 23 ± 5 °C | |
2634В, 2635В, 2636В | |
на пределе 1 нА |
1 (1,5-10’3 I 1 2 нА) |
на пределе 10 нА |
; (1.5-10’3 I • 5 нА) |
на пределе 100 нА |
±(6-10'4 1 + 50 пА) |
на пределе 1 мкА |
± (3-10’1 1 1 700 нА) |
2601В, 2602В, 2604В, 2611В, 2612В, 2614В | |
на пределе 100 нА |
1 (6- ю ' 1 1 100 нА) |
на пределе 1 мкА |
±(3-10’4 1 + 800 пА) |
все модели | |
на пределе 10 мкА |
± (3-10’4 I + 5 нА) |
на пределе 100 мкА |
± (3-1О'4 I + 60 нА) |
на пределе 1 мА |
1 (3-10’1 1 1 300 нА) |
на пределе 10 мА |
±(3-10’41 + 6 мкА) |
на пределе 100 мА |
±(3-10'4 1 + 30 мкА) |
на пределе 1 А |
± (5 -1 О’11+1,8 мА) |
на пределе 1,5 А / 3 А |
± (6-1 О’11 + 4 мА) |
на пределе 10 А |
; (5-10’3 1 • 40 МХ)2’4 |
пределы допускаемой основной погрешности измерения силы тока I | |
при температуре 23 ± 5 °C | |
2635В, 2636В на пределе 100 пА |
±(1,5- 10 ч 1 1 120 фА) |
2634В, 2635В, 2636В | |
на пределе 1 нА |
±(1,5-io’3 1 + 240 фА) |
на пределе 10 нА |
: (1.5-10’'' 1 • 3 нА) |
на пределе 100 нА |
± (6-1 О’11 + 40 нА) |
на пределе 1 мкА |
±(2,5-10’4 1 + 400 пА) |
2601В, 2602В, 2604В, 261 IB, 2612В, 2614В | |
на пределе 100 нА |
1 (6-1 О’1 1 1 100 нА) |
на пределе 1 мкА |
± (2.5-I0’1 I + 500 нА) |
все модели | |
на пределе 10 мкА |
±(2,5-1б’41+ 1,5 нА) |
на пределе 100 мкА |
± (2-1 О’11 + 25 нА) |
на пределе 1 мА |
±(2-10’4 1 + 200 нА) |
на пределе 10 мА |
± (2 -1 О’11 + 2,5 мкА) |
на пределе 100 мА |
± (2-1 О’11 + 20 мкА) |
на пределе 1 А |
± (З-КГ1 1 + 1.5 мА) |
на пределе 1,5 А / 3 А |
± (5^10-4 I + 3,5 мА) |
на пределе 10 А |
± (4^10-3 I + 25 мА) 2,4 |
пределы допускаемой дополнительной погрешности воспроизведения и измерения напряже- | |
ния и силы тока в интервалах температур от 0 до 18 °C и от 28 до 50 °C: ± 0,15 % /°C | |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
габаритные размеры, ширина х высота х глубина, мм |
213 х 89 х 460 |
масса, не более | |
2601В, 2611В, 2635В |
4,75 кг |
2602В, 2604В, 2612В, 2614В, 2634В, 2636В |
5,50 кг |
потребляемая мощность от сети 220 В; 50 Гц, не более |
240 ВА |
рабочие условия применения |
группа 3 ГОСТ 22261-94 |
температура окружающей среды |
от 0 до 50 °C |
относительная влажность воздуха при температуре до 35 °C |
до 70 % |
температура хранения и транспортирования |
от - 25 до + 65 °C |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
Примечания:
-
1. с шагом, кратным 10.
-
2. в циклическом режиме при длительности < 1,8 мс и скважности < 1 %.
-
3. при температуре не более 30 °C.
-
4. в импульсном режиме, типовое справочное значение.
