Номер по Госреестру СИ: 83084-21
83084-21 Осциллографы цифровые
(MSO6B)
Назначение средства измерений:
Осциллографы цифровые MSO6B (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MSO6 Firmware |
Номер версии (идентификационный номер) |
1.28 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Основы работы с прибором» эксплуатационного документа.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым MSO6BГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457)
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Техническая документация компании “Tektronix”
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, КитайАдрес: 1227 Chuan Qiao Road, Pudong New District, Shanghai 201206, P.R.C.
Тел. (8621)38960893, Факс (8621)58993156
E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85; Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Принцип действия осциллографов основан на применении высокоскоростных аналогоцифровых преобразователей напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Осциллографы имеют три модификации, различающиеся количеством входных аналоговых каналов: MSO64B, MSO66B и MSO68B. Последняя цифра в обозначении указывает количество каналов.
Аналоговые каналы имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пробники напряжения (TPP1000 в стандартной комплектации). К каждому аналоговому входу может быть подключен миниатюрный восьмиканальный пробник TLP058 для реализации функции логического анализатора цифровых сигналов.
Осциллографы имеют функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу может быть установлен встроенный одноканальный генератор сигналов произвольной формы (опция 6-AFG).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Осциллографы имеют 6 частотных опций с различными значениями верхней частоты полосы пропускания: 1000; 2500; 4000; 6000; 8000; 10000 МГц.
По заказу устанавливаются функциональные опции, расширяющие возможности анализа сигналов, не влияющие на метрологические характеристики, также в качестве опций возможна поставка жесткого футляра для перевозки, комплект деталей для монтажа в стойку, и других принадлежностей.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Общий вид передней и задней панелей осциллографов представлен на рисунках 1 и 2, фрагмент задней панели с обозначением модификации и уникального заводского (серийного) номера на самоклеющейся этикетке показан на рисунке 3, общий вид логических пробников TLP058 представлен на рисунке 4. Место нанесения знака утверждения типа и знака поверки, а также схема пломбирования приведены на рисунке 2.

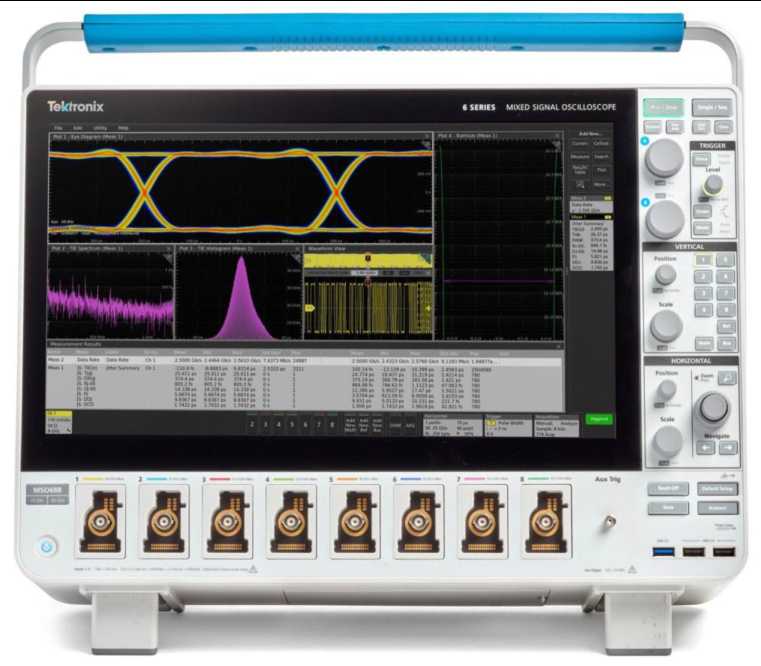

Рисунок 1 - Общий вид осциллографов, передняя панель
Место нанесения знака утверждения типа и знака поверки Схема пломбирования (стикер-наклейка)

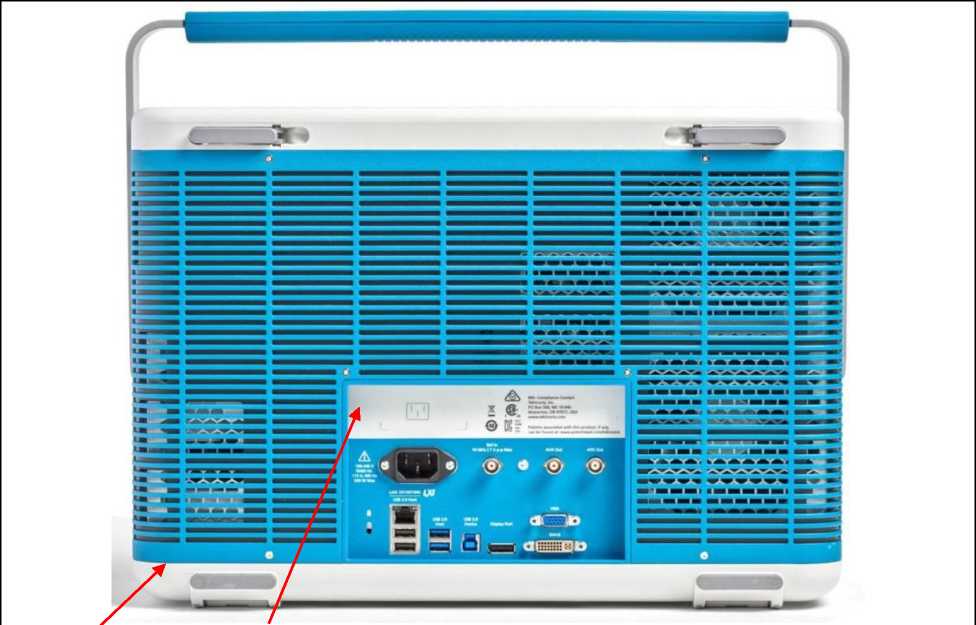

Рисунок 2 - Общий вид осциллографов, задняя панель

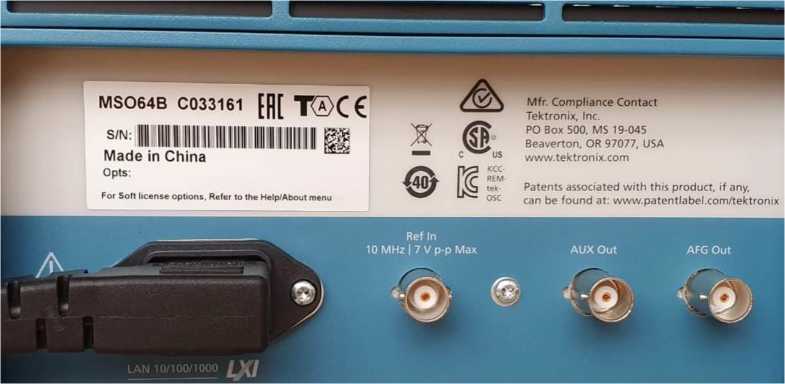

Рисунок 3 - Фрагмент задней панели осциллографов с этикеткой

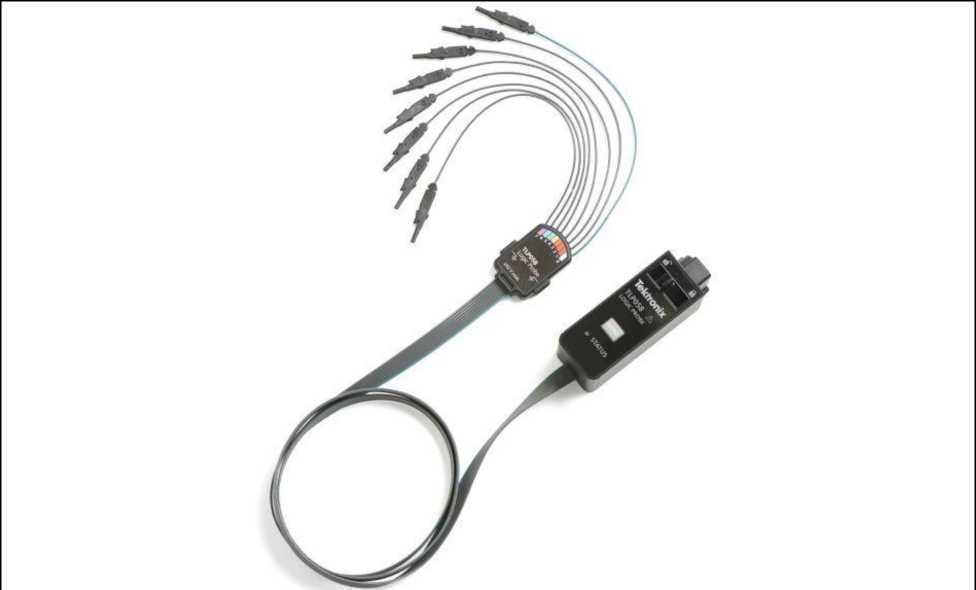

Рисунок 4 - Общий вид пробников TLP058
представлена в таблице 4.
Таблица 4 - Комплектность осциллографов
Наименование и обозначение |
Кол-во |
Осциллограф цифровой MSO6B в модификации MSO64B/MSO66B/MSO68B и с опциями по заказу |
1 шт. |
Кабель сетевой |
1 шт. |
Передняя крышка с футляром для принадлежностей |
1 шт. |
Манипулятор «мышь» с интерфейсом USB |
1 шт. |
Пробник напряжения TPP1000 (1 шт. на канал) |
по кол-ву каналов |
Пробник логического анализатора TLP058 |
по заказу |
Жесткий футляр для перевозки |
по заказу |
Комплект деталей для монтажа в стойку |
по заказу |
Принадлежности |
по заказу |
Руководство по инсталляции и безопасности |
1 шт. |
Руководство по эксплуатации 077-1693-00R |
1 шт. |
Методика поверки MSO6B/МП-2021 |
1 шт. |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
АНАЛОГОВЫЕ КАНАЛЫ | |
Количество каналов | |
MSO64B |
4 |
MSO66B |
6 |
MSO68B |
8 |
Обозначение частотных опций (по заказу) и соответствующая верхняя частота полосы | |
пропускания, МГц 1) | |
6-BW-1000 |
1000 |
6-BW-2500 |
2500 |
6-BW-4000 |
4000 |
6-BW-6000 |
6000 |
6-BW-8000 |
8000 |
6-BW-10000 |
10000 |
Максимальное количество записи отсчетов в память | |
стандартное исполнение |
62,5 •Ю6 |
опция 6-RL-1 |
125М06 |
опция 6-RL-2 |
250М06 |
опция 6-RL-3 |
500М06 |
опция 6-RL-4 |
1000М06 |
Разрешение по вертикали, бит (в зависимости от скорости выборки) |
от 8 до 16 |
Максимальная скорость выборки (частота дискретизации), 1/с | |
включено 2 канала 2) |
50М09 |
включено 4 канала 3) |
25М09 |
включены все каналы |
12,5М09 |
Верхняя частота полосы пропускания в зависимости от скорости выборки, ГГц 1,4) | |
скорость выборки 50М09 1/с |
< 10 |
скорость выборки 25М09 1/с |
< 10 |
скорость выборки 12,5М09 1/с |
< 5 |
1) по уровню напряжения 0,707 (-3 дБ) при входном сопротивлении 50 Q | |
2) MSO64B - каналы 1, 3 | |
3) MSO66B - каналы 1, 2, 4, 5; MSO68B - каналы 1, 2, 5, 6 | |
4) значение верхней частоты полосы пропускания определено частотной опцией |
Продолжение таблицы 2
1 |
2 |
Коэффициент развертки |
от 40 пс/дел до 1000 с/дел |
Входное сопротивление Rex |
(1,00 ±0,01) МОм (50,0 ±1,5) Ом |
Количество делений вертикальной шкалы |
10 (±5 от центра) |
Коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору | |
Rвx = 1 МОм |
от 0,5 мВ/дел до 10 В/дел 1) |
Rвx = 50 Ом |
от 1 мВ/дел до 1 В/дел 2) |
Пределы допускаемой относительной погрешности коэффициента отклонения, % 3) | |
Ко = 1 мВ/дел, Rвx = 1 МОм |
±2,5 4) |
Ко = 1 мВ/дел, Rвx = 50 Ом |
±4,0 4) |
Ко > 2 мВ/дел |
±2,0 |
Диапазон установки постоянного напряжения смещения исм, В | |
Rвx = 1 МОм | |
Ко < 63 мВ/дел |
±1 |
64 мВ/дел < Ко < 999 мВ/дел |
±10 |
Ко > 1 В/дел |
±100 |
Rвx = 50 Ом | |
Ко < 99 мВ/дел |
±1 |
Ко > 100 мВ/дел |
±10 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В | |
Rвx = 1 МОм | |
Ко = 1 мВ/дел |
±0,38ФКо^дел |
Ко = 2 мВ/дел |
±0,237^Ко^дел |
Ко > 5 мВ/дел |
±0,2^Ко^дел |
Rвx = 50 Ом | |
Ко = 1 мВ/дел |
±0,224-Ко-дел |
Ко = 2 мВ/дел |
±0,13^Ко^дел |
Ко > 5 мВ/дел |
±0,087^Ко^дел |
ВНУТРЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР | |
Частота опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после подстройки при температуре (23 ±2) °C |
±1,2-10’8 |
Пределы допускаемого относительного дрейфа частоты опорного генератора за один год |
±340’7 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C) 4) |
±240’8 |
|
Продолжение таблицы 2
1 |
2 |
КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | |
Количество каналов на один аналоговый входной канал 1) |
8 |
Максимальная частота дискретизации, МГц |
500 |
Диапазон установки порогов срабатывания по напряжению ип, В |
±40 |
Разрешение порогов срабатывания по напряжению, мВ |
10 |
Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2) |
±(0,03-1ип1 + 0,1) |
ЦИФРОВОЙ ВОЛЬТМЕТР | |
Диапазон измерения напряжения |
±5^Ко^дел |
Количество разрядов индикации |
4 |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения |
±(0,015-IU - исм1 + 0,005^1исм1 + 0,ЕКо^дел) 3) |
Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, % |
±3 |
ЧАСТОТОМЕР | |
Диапазон измерений частоты |
от 10 Гц до Fmax 4) |
Минимальная амплитуда входного напряжения, мВ (п-п) |
8 или 2 дел (что больше) |
Количество разрядов индикации |
8 |
Пределы допускаемой абсолютной погрешности измерения частоты |
±(5FE + 1 е.м.р.) 5) |
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG) | |
Форма сигнала: произвольная, синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, постоянное напряжение, сигнал функции Гаусса, сигнал функции Лоренца, импульсы с экспоненциальной формой фронта/спада, сигнал функции Sin(x)/x, случайный шум, сигнал функции хаверсинус, кардиосигнал | |
Максимальная частота дискретизации, МГц |
250 |
Максимальное количество точек сигнала произвольной формы |
1,28М05 |
Диапазон частот сигналов | |
синусоидальная форма |
от 0,1 Гц до 50 МГц |
прямоугольная, импульсная формы |
от 0,1 Гц до 25 МГц |
пилообразная, треугольная формы |
от 0,1 Гц до 500 кГц |
сигналы функции Гаусса, Лоренца, хаверсинус, импульсы с экспоненциальной формой фронта/спада |
до 5 МГц |
сигнал функции Sin(x)/x |
до 2 МГц |
Пределы допускаемой относительной погрешности частоты F (синусоидальная, прямоугольная, импульсная, пилообразная формы) | |
F < 10 кГц |
±1,3М0-4 |
F > 10 кГц |
±5М0-5 |
|
Окончание таблицы 2
1 |
2 |
Сопротивление нагрузки (по выбору) |
50 Ом; > 1 МОм (Hi-Z) |
Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В | |
сопротивление нагрузки 50 Ом |
от 0,01 до 2,5 |
сопротивление нагрузки > 1 МОм |
от 0,02 до 5 |
Диапазон установки постоянного напряжения смещения исм, В | |
сопротивление нагрузки 50 Ом |
±1,25 |
сопротивление нагрузки > 1 МОм |
±2,5 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В |
±(0,015-1исм1 + 0,001) |
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В |
±(0,015/U +0,015-1исм1 + 0,001) |
Неравномерность амплитудно-частотной характеристики синусоидального сигнала относительно уровня напряжения на частоте 1 кГц на частотах F, дБ, не более 1) | |
F < 30 МГц |
±0,5 |
30 МГц < F < 50 МГц |
±1,5 |
Коэффициент гармоник синусоидального сигнала на нагрузке 50 Ом, %, не более 1) | |
U (п-п) > 200 мВ |
1,0 |
50 мВ < U (п-п) < 200 мВ |
2,5 |
ВЫХОД AUX OUT | |
Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 6-AFG | |
Верхний уровень сигнала, В | |
сопротивление нагрузки 50 Ом, не менее |
1,0 |
сопротивление нагрузки > 1 МОм, не менее |
2,5 |
Нижний уровень сигнала, В | |
сопротивление нагрузки 50 Ом, не более |
0,25 |
сопротивление нагрузки > 1 МОм, не более |
0,7 |
ВХОД СИНХРОНИЗАЦИИ (опорная частота) | |
Частота сигнала, МГц |
от 9,99999 до 10,00001 |
Диапазон амплитуды входного напряжения (п-п), В |
от 0,2 до 7,0 |
Входное сопротивление (номинальное значение), Ом |
745 |
1) типовое справочное значение |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Частота сети питания, Г ц |
50 ±5; 400 ±40 |
Напряжение сети питания, В | |
частота 50 Гц |
от 90 до 264 |
частота 400 Гц |
115 ±11,5 |
Потребляемая мощность, Вт, не более |
500 |
Габаритные размеры, мм | |
ширина (с учетом ручки) |
454 |
глубина (ручка поднята) |
205 |
высота (ручка опущена) |
309 |
Масса, кг, не более |
12,9 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 50 |
относительная влажность воздуха, % |
от 5 до 90 при температуре до 40 °C |
