Номер по Госреестру СИ: 52411-13
52411-13 Анализаторы телевизионных сигналов
(WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300)
Назначение средства измерений:
Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 предназначены для измерения параметров цифровых и аналоговых телевизионных сигналов изображения и звука, и применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной аппаратуры, а также для метрологического обеспечения телевизионного оборудования.
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 1
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 2
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 3
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 4
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 5
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 6
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 7
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 8
Внешний вид.
Анализаторы телевизионных сигналов
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2022
Номер записи - 142200
ID в реестре СИ - 364600
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, WFM8300, WFM7200, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300,
Производитель
Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 0
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2564 от 2017.11.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№1603 от 2018.07.31 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы телевизионных сигналов (WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix (China) Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28767-05 01.03.2010 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
28767-06 01.10.2016 |
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
32617-06 01.10.2016 |
Генераторы импульсов , SPG300, SPG600 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
32620-06 01.10.2016 |
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1,5 года | |
|
41689-09 01.11.2014 |
Осциллографы цифровые, DPO2012, DPO2014, DPO2024 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
41694-09 01.11.2014 |
Генераторы сигналов сложной формы, AFG3021B, AFG3022B, AFG3011 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44515-10 01.08.2015 |
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44517-10 01.08.2015 |
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
44518-10 01.08.2015 |
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
49916-12 10.04.2022 |
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52080-12 03.11.2022 |
Осциллографы цифровые, DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52411-13 20.11.2022 |
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52412-13 17.01.2018 |
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52413-13 20.11.2022 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52924-13 12.03.2018 |
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52925-13 12.03.2018 |
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52926-13 12.03.2018 |
Осциллографы-анализаторы спектра, MDO4014-3, MDO4034-3, MDO4054-3, MDO4054-6, MDO4104-3, MDO4104-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53102-13 01.02.2023 |
Генераторы сигналов произвольной формы, AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53104-13 01.02.2023 |
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53912-13 26.06.2018 |
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
55587-13 19.09.2023 |
Осциллографы цифровые, TBS1064, TBS1104, TBS1154 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56083-13 27.12.2018 |
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56194-14 27.11.2023 |
Анализаторы телевизионных сигналов, WFM5250, WVR5250 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
56195-14 17.01.2019 |
Генераторы тестовых телевизионных сигналов, SPG8000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56712-14 04.03.2019 |
Осциллографы-анализаторы спектра, MDO4014B-3, MDO4034B-3, MDO4054B-3, MDO4054B-6, MDO4104B-3, MDO4104B-6 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57170-14 25.02.2024 |
Осциллографы цифровые, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57172-14 25.02.2024 |
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57173-14 25.02.2024 |
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
57757-14 24.04.2024 |
Осциллографы-анализаторы спектра, MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
1 год | |
|
58295-14 15.07.2024 |
Осциллографы цифровые, TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
58296-14 15.07.2024 |
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1) Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
59846-15 06.02.2020 |
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61668-15 15.09.2025 |
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61814-15 02.10.2025 |
Источники питания программируемые, Keithley 2280S Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61903-15 13.10.2025 |
Калибраторы-измерители напряжения и силы тока, Keithley 2657A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
61904-15 13.10.2025 |
Пикоамперметры, Keithley 6485 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63083-16 25.12.2025 |
Мультиметры, Keithley DMM7510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63241-16 25.12.2025 |
Генераторы сигналов произвольной формы, AFG1022, AFG1062 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63658-16 06.04.2021 |
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64556-16 11.07.2026 |
Осциллографы-анализаторы спектра, MDO4000C Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64743-16 12.08.2026 |
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
66636-17 13.02.2022 |
Осциллографы цифровые, TBS2000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
69066-17 25.10.2022 |
Осциллографы цифровые, MSO5 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
71096-18 11.05.2024 |
Осциллографы цифровые, MSO58LP Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74288-19 05.03.2024 |
Электрометры программируемые, Keithley 6514 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74286-19 05.03.2024 |
Мультиметры, Keithley DMM6500, Keithley DAQ6510 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75243-19 03.06.2024 |
Источники-измерители напряжения и силы тока, Keithley 2400 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75242-19 03.06.2024 |
Нановольтметры, Keithley 2182A Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75241-19 03.06.2024 |
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
76763-19 28.11.2024 |
Осциллографы цифровые, MSO4 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
77294-20 30.01.2025 |
Генераторы сигналов произвольной формы, AFG31000 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
80245-20 23.12.2025 |
Осциллографы - анализаторы спектра , MDO3 Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
83084-21 20.09.2026 |
Осциллографы цифровые, MSO6B Компания "Tektronix (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Анализаторы телевизионных сигналов (WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 47 | 1 | 39 | 0 | 38 | 0 | 38 |
Стоимость поверки Анализаторы телевизионных сигналов (WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
|
МОДЕЛЬ |
идентификационное наименование |
идентификационный номер версии |
класс риска по WELMEC 7.2 |
|
WFM2200 |
WFM Firmware |
V1.5.0.5 и выше |
A для СИ категории P |
|
WFM/WVR5200 |
WFM/WVR Firmware |
V2.6.2 и выше | |
|
WFM/WVR7200/8200/8300 |
WFM/WVR Firmware |
V2.5.4 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса анализаторов телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководствах по эксплуатации 077-0702-00, 077-0703-00, 077-0704-00, 077-0705-00, 077-0706-00, 077-0707-00, 077-0708-00.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
ГОСТ Р 52592-2006 «Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования».
ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции (телевизионной техники) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1841-2012. Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва » 04.12.2012 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
|
генератор тестового телевизионного цифрового видеосигнала SDI цифровой сигнал SD/HD, Embedded Audio; относительная погрешн-о6сть тактовой частоты не более ± 3-10-6 |
генератор тестовых телевизионных сигналов Tektronix TG700 с модулями DVG7, HDVG7 цифровой сигнал SD/HD, Embedded Audio; относительная -п6огрешность тактовой частоты не более ± 1 • 10-6 |
|
генератор тестового телевизионного аналогового видеосигнала (для опции CPS) аналоговый компонентный видеосигнал; относительная погрешн-о6сть тактовой частоты не более ± 340, относительная погрешность амплитуды сигнала 700 мВ не более ± 1 %; неравномерность АЧХ сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % |
генератор тестовых телевизионных сигналов Tektronix TG700 с модулем AVG7 аналоговый компонентный видеосигнал; относительная -п6 огрешность тактовой частоты не более ± 1 • 10-6; относительная погрешность амплитуды сигнала 700 мВ не более ± 1 %; неравномерность АЧХ сигнала “Multiburst” на частотах до 5 МГц не более ± 0,5 % |
|
осциллограф цифровой (при наличии опций CPS, EYE/PHY) диапазон частот от 0 до 500 МГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 2 % |
осциллограф цифровой Tektronix DPO7054 диапазон частот 0 до 500 МГц; синхронизация от телевизионного сигнала; относительная погрешность коэффициента отклонения 100 мВ/дел не более ± 1 % |
|
генератор сигналов звуковых частот (при наличии опций AD/DPE) относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1,2 % |
генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360 относительная погрешность установки уровня синусоидального сигнала от 1 до 6 В (скз) в диапазоне частот от 0,01 Гц до 100 кГц не более ± 1,0 % |
|
вольтметр переменного напряжения (при наличии опций AD/DPE) относительная погрешность измерения напряжения синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 1 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения напряжения синусоидального сигнала от 0,15 до 7 В (скз) в диапазоне частот от 20 Гц до 20 кГц не более ± 0,3 % |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс (8621)58993156Заявитель
ЗАО «АКТИ-Мастер » юридический адрес: 125047, Москва, ул. Александра Невского, 19/25, стр. 1; тел./факс (499)154-74-86
Анализаторы телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 выполнены на платформе цифрового широкополосного осциллографа с системой синхронизации развертки от телевизионного сигнала. Развертка сигналов видео осуществляется от входного сигнала или от внешнего сигнала различных телевизионных форматов.
Видеосигналы в различных формах и параметры звуковых сигналов отображаются на цветном жидкокристаллическом дисплее.
Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также в виде обычного телевизионного изображения.
Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.
Функциональные возможности и опции моделей представлены в таблицах ниже.
|
ФОРМАТЫ ВИДЕОСИГНАЛОВ | |||
|
цифровой SDI SD; HD; Dual Link |
все модели | ||
|
цифровой SDI 3G (опция 3G) |
все модели | ||
|
аналоговый PAL (опция CPS) |
WFM/WVR7200/8200/8300 | ||
|
ФОРМАТЫ ЗВУКОВЫХ СИГНАЛОВ | |||
|
цифровой AES |
WFM2200, опция AD/DPE WFM/WVR7200/8200/8300 | ||
|
цифровой Embedded AES цифровой Dolby Digital. Dolby E (опция DPE) аналоговый (опция AD/DPE) |
WFM2200, опция AUD WFM/WVR5200, опция AD/DPE WFM/WVR7200/8200/8300 WFM/WVR7200/8200/8300 WFM/WVR7200/8200/8300 | ||
|
ОПЦИИ К МОДЕЛЯМ | |||
|
AD |
цифровые сигналы аудио AES, Embedded AES аналоговые сигналы аудио |
WFM/WVR7200/8200/8300 | |
|
AUD |
цифровые сигналы аудио Embedded AES |
WFM/WVR5200 | |
|
AVD |
контроль времени задержки сигнала аудио |
WFM/WVR7200 | |
|
DATA |
расширенный мониторинг видеосигналов |
WFM2200, WFM/WVR5200 | |
|
CAM |
одновременный мониторинг с 4-х камер |
WFM/WVR5200 | |
|
CPS |
аналоговые видеосигналы PAL |
WFM/WVR7200/8200/8300 | |
|
3G |
цифровые видеосигналы SDI формата 3G |
все модели | |
|
DPE |
= AD + Dolby Digital, Dolby E |
WFM/WVR7200/8200/8300 | |
|
EYE |
глазковая диаграмма; измерение джиттера |
WFM/WVR8200 | |
|
GEN |
генератор «патологического» тестового сигнала |
WFM/WVR5200/7200/8200 | |
|
LOUD |
измерение уровня цифрового сигнала аудио |
WFM/WVR5200 |
|
NRC |
конструкция для монтажа в стойку |
WFM/WVR8200/8300 |
|
PHY |
измерения параметров глазковой диаграммы; измерения джиттера; генератор «патологического» тестового сигнала |
WFM/WVR8300 |
|
PHY3 |
измерения параметров глазковой диаграммы; измерения джиттера |
WFM/WVR7200 |
|
PROD |
расширенный анализ гамута |
все модели, кроме WFM2200 |
|
S3D |
мониторинг видеосигналов стерео 3D |
WFM/WVR7200 |
|
2SDI |
дополнительный модуль SDI в слоте 2 |
WFM/WVR7200/8200/8300 |
|
SIM |
одновременный анализ 2 SDI или SDI + CPS |
WFM/WVR7200/8200/8300 |
|
62 |
кабель для аналоговых сигналов аудио |
WFM/WVR7200/8200/8300 |
|
Примечание: опции CPS и 2SDI не могут быть установлены одновременно | ||
Конструктивно модели с обозначением WFM выполнены в виде моноблока с встроенным цветным жидкокристаллическим дисплеем. Модели с обозначением WVR представляют собой блок, который может быть установлен в стандартную стойку, для наблюдения сигналов требуется внешний монитор.
Модели WFM2200, WFM5200, WVR5200 работают от внешнего источника питания постоянного тока (или сетевого адаптера) и могут быть использованы в полевых условиях. Модели WFM7200, WFM8200, WFM8300, WVR7200, WVR8200, WVR8300 предназначены для стационарного применения.
Дистанционное управление приборами осуществляется через интерфейсы Ethernet и USB.
Внешний вид анализаторов телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 показан на фотографиях ниже.
фотография 1 - лицевая панель WFM2200
место пломбирования
фотография 2 - верхняя панель WFM2200
место пломбирования

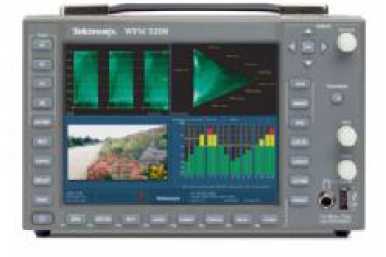

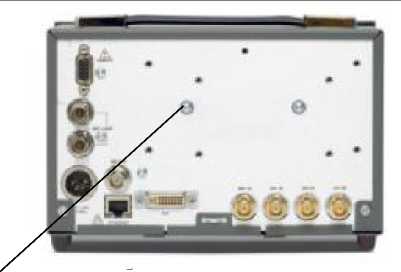

фотография 3 - лицевая панель WFM5200 фотография 4 - задняя панель WFM5200

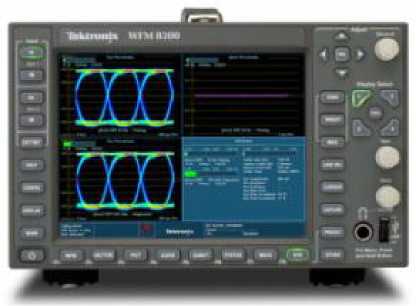

фотография 5 - лицевая панель
WFM7200/8200/8300

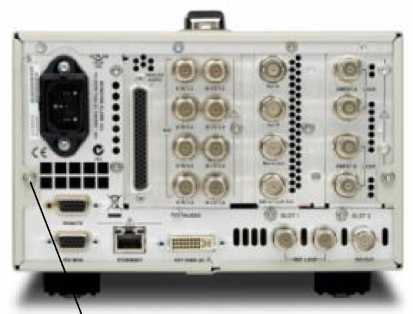

место пломбирования фотография 6 - задняя панель
WFM7200/8200/8300
/ Гм] ■ -==-5 • • / -место пломбирования

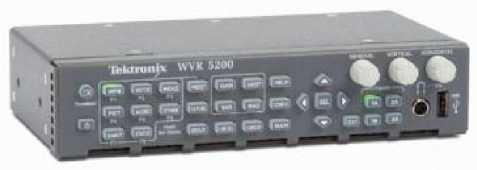

фотография 7 - общий вид WVR5200 фотография 8 - задняя панель WVR5200

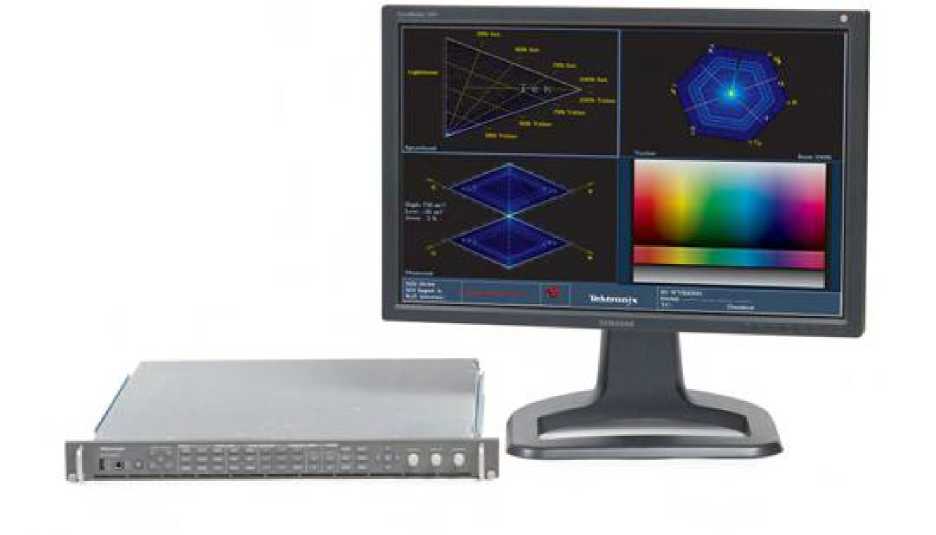

фотография 9 - общий вид WVR7200/8200/8300 с внешним монитором
место пломбирования

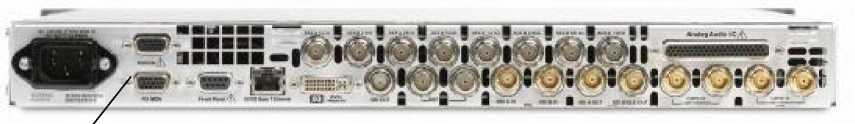

фотография 10 - задняя панель WVR7200/8200/8300
По условиям эксплуатации анализаторы телевизионных сигналов WFM2200, WFM5200,
WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 соответствуют группе 3 ГОСТ 22261-94.
|
наименование и обозначение |
кол-во |
|
анализатор телевизионных сигналов WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300 |
1 шт. по заказу |
|
опции |
по заказу |
|
кабель сетевой опция A1 для моделей WFM/WVR7200/8200/8300 |
1 шт. |
|
аккумуляторная батарея для моделей WFM2200, WFM/WVR5200 |
1 шт. |
|
адаптер сетевой опция A1 для моделей WFM2200, WFM/WVR5200 |
1 шт. |
|
нагрузка оконечная BNC 75 Ом для WVR7200/8200/8300 |
2 шт. |
|
адаптер монитора VGA(f)-DVI(m) для WVR7200/8200/8300 |
1 шт. |
|
набор деталей для монтажа в стойку для WVR7200/8200/8300 |
1 шт. |
|
дополнительные принадлежности |
по заказу |
|
инструкция по инсталляции и безопасности (многоязычная) |
1 шт. |
|
компакт-диск CD с документацией на английском языке |
1 шт. |
|
руководство по эксплуатации на CD 077-0702-00 для модели WFM8200/8300 |
1 шт. |
|
руководство по эксплуатации на CD 077-0703-00 для модели WVR8200/8300 |
1 шт. |
|
руководство по эксплуатации на CD 077-0704-00 для модели WFM7200 |
1 шт. |
|
руководство по эксплуатации на CD 077-0705-00 для модели WVR7200 |
1 шт. |
|
руководство по эксплуатации на CD 077-0706-00 для модели WFM5200 |
1 шт. |
|
руководство по эксплуатации на CD 077-0707-00 для модели WVR5200 |
1 шт. |
|
руководство по эксплуатации на CD 077-0708-00 для модели WFM2200 |
1 шт. |
|
методика поверки МП РТ 1841-2012 |
1 шт. |
|
ПАРАМЕТРЫ КАНАЛОВ ЦИФРОВОГО ВИДЕОСИГНАЛА | |
|
количество входных каналов SDI | |
|
стандартное исполнение, кроме WFM/WVR5200 |
2 |
|
WFM/WVR5200, WFM/WVR7200/8200/8300 с опцией 2SDI |
4 |
|
тип входных соединителей SDI |
BNC 75 Ом |
|
диапазон амплитуды импульсов цифрового видеосигнала на входе, | |
|
типовые значения |
(800 ± 80) мВ)|_11 |
|
масштаб вертикальной шкалы | |
|
фиксированные значения масштаба |
IX: 2Х: 5Х: I0X |
|
коэффициент плавной установки |
от 0,25 до 2 |
|
относительная погрешность отсчета уровня аналогового сигнала 1 | |
|
для масштаба 1X (полная шкала 700 мВ), не более |
± 0,5 % |
|
для масштаба 5X (полная шкала 700 мВ), не более |
± 0,2 % |
|
количество выходных каналов SDI | |
|
WFM2200, WFM/WVR5200 |
1 |
|
WFM/WVR7200/8200/8300 |
2 |
|
WFM/WVR8200/8300 с опцией GEN или PHY |
3 |
|
тип выходных соединителей SDI |
BNC 75 Ом |
|
амплитуда импульсов на выходе |
(800 ± 80) мВ |
Примечание 1. данный параметр характеризует точность, с которой может быть отсчитан уровень декодированного сигнала, отображаемого на дисплее в форме аналогового сигнала видео или аудио, и определяется разрядностью декодера и разрешением монитора
|
длительность фронта и среза импульсов на выходе (20/80 %), типовые значения, не более для сигнала SD для сигнала HD |
от 400 до 800 пс 135 пс |
|
режим глазковой диаграммы (опции EYE, PHY, PHY3) | |
|
полоса пропускания по уровню - 3 дБ, типовое значение |
от 100 кГ ц до 7 ГГц |
|
относительная погрешность полной шкалы, не более |
±5% |
|
ПАРАМЕТРЫ КАНАЛОВ АНАЛОГОВОГО ВИДЕОСИГНАЛА (ОПЦИЯ CPS) | |
|
количество каналов |
2 |
|
...............................................................................................3'.....2.................................................................................................................................................................................................................................................................................. тип соединителей |
BNC 75 Ом |
|
диапазон измерения напряжения аналогового видеосигнала |
± 6 В |
|
динамический диапазон измерения уровня аналогового видеосигнала |
± 6 дБ |
|
относительная погрешность курсорных измерений амплитуды напряжения 700 мВ, не более |
± 1 % |
|
неравномерность амплитудно-частотной характеристики на частотах до 5,75 МГц, не более |
± 1 % |
|
ПАРАМЕТРЫ КАНАЛОВ ЦИФРОВОГО СИГНАЛА ЗВУКА | |
|
количество входов WFM2200 WFM/WVR5200 WFM/WVR7200/8200/8300 |
1 нет 16 (2 группы по 8) |
|
количество выходов WFM2200 WFM/WVR5200 WFM/WVR7200/8200/8300 |
1 нет 8 (одна группа) |
|
тип входных и выходных соединителей тактовая частота сигнала WFM2200. WFM/WVR5200 (опция AUD) |
BNC 75 Ом 48 кГц |
|
WFM/WVR7200. WFM/WVR8200/8300 |
32: 44.1: 48: 96: 192 кГц |
|
диапазон допускаемого отклонения тактовой частоты от номинала |
±5% |
|
диапазон амплитуды импульсов на входе |
от 0.2 до 2 Вц.ц |
|
относительная погрешность отсчета уровня аналогового сигнала звука в диапазоне от - 40 до 0 дБ на частотах от 20 Гц до 20 кГц 1,3 |
не более ±0,1 дБ |
|
амплитуда импульсов на выходе |
(1±0,1)В |
|
ПАРАМЕТРЫ КАНАЛОВ АНАЛОГОВОГО СИГНАЛА ЗВУКА | |
|
количество входных каналов (при симметричном включении) |
2x6(12 каналов) |
|
тип соединителя для входных и выходных каналов |
62-контактный, DSUB |
|
импеданс входа, типовое значение симметричный вход несимметричный вход |
24 кОм 18 кОм |
|
диапазон уровней аналогового сигнала звука на входе относительно 4 опорного уровня |
от - 16 до + 24 дБ |
|
относительная погрешность измерения уровня аналогового сигнала на частотах от 20 Гц до 20 кГц |
± 0,3 дБ |
|
количество выходных каналов (при симметричном включении) |
8 |
Примечание 2. каналы проходного типа, требуется подключение нагрузки 75 Ом
Примечание 3. 0 дБ полной шкалы соответствует напряжению 9,757 В (скз); опорный уровень по стандарту SMPTE равен - 18 дБ от полной шкалы и соответствует напряжению 1,228 В
Примечание 4. опорный уровень 0 дБ составляет 0,775 В (мощность 1 мВт на нагрузке 600 Ом)
|
импеданс выхода (при симметричном включении), типовое значение |
50 Ом |
|
максимальная амплитуда аналогового сигнала звука на выходе 4 относительно опорного уровня симметричный выход несимметричный выход |
+ 24 дБ + 12 дБ |
|
относительная погрешность коэффициента преобразования от аналогового входа к аналоговому выходу, не более |
± 0,8 дБ |
|
максимальная мощность на нагрузке аналоговых выходов (одновременная работа, все выходы симметричные) |
25 мВт |
|
ПАРАМЕТРЫ ВНЕШНЕЙ СИНХРОНИЗАЦИИ ПО ТЕЛЕВИЗ |
(ИОННОМУ СИГНАЛУ |
|
тип соединителя диапазон уровня сигнала синхронизации диапазон устойчивости синхронизации |
BNC 75 Ом от 0.5 до 2 В 1 50-10'6......................................................................................... |
|
ПАРАМЕТРЫ ПИТАНИЯ И МАССОГАБАРИТНЫЕ ХАРАКТ |
ГЕРИСТИКИ |
|
напряжение и частота сети питания WFM2200, WFM/WVR5200 (постоянный ток) WFM/WVR7200, WFM/WVR8200/8300 |
от 12 до 15 В 220 ± 22 В; 50 ± 0,5 Гц |
|
потребляемая мощность, не более WFM2200, WFM/WVR5200 WFM/WVR7200, WFM/WVR8200/8300 |
35 Вт 140 Вт |
|
габаритные размеры (высота х ширина х глубина), мм WFM2200 WFM5200 WVR5200 WFM7200, WFM8200, WFM 8300 WVR7200, WVR8200, WVR8300 |
216 х 208 х 36 133 х 213 х 140 44 х 213 х 140 133 х 213 х 460 44x483 х 514 |
|
масса, не более, кг WFM2200, WFM5200 WVR5200 WFM7200, WFM8200, WFM 8300 WVR7200, WVR8200, WVR8300 |
1,8 1,1 5,5 4,31 |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ (группа 3 ГОСТ 22261-94) | |
|
рабочие условия диапазон температур относительная влажность воздуха при температуре до + 40 оС предельная высота над уровнем моря |
от 0 до + 40 оС от 20 до 80 % 3000 м |
|
условия транспортирования и хранения диапазон температур WFM2200, WFM/WVR5200, WFM7200/8200/8300 WVR7200, WVR8200, WVR8300 относительная влажность воздуха при температуре до + 60 оС предельная высота над уровнем моря |
от - 20 ... + 60 оС от - 40 ... + 75 оС от 5 до 90 % 12200 м |
|
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
|
безопасность |
но ГОСТ Р 52319-2005 |
