Обозначение модификации

Количество каналов

Верхняя граница частотного диапазона, МГц

AFG31021

1

25

AFG31022

2

AFG31051

1

50

AFG31052

2

AFG31101

1

100

AFG31102

2

AFG31151

1

150

AFG31152

2

AFG31251

1

250

AFG31252

2

Наименование и обозначение

Кол-во

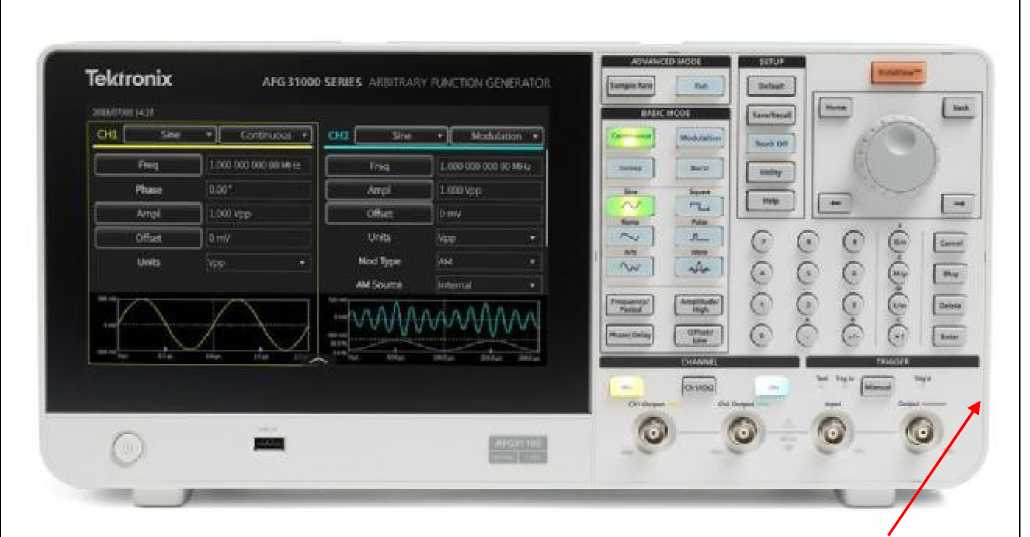

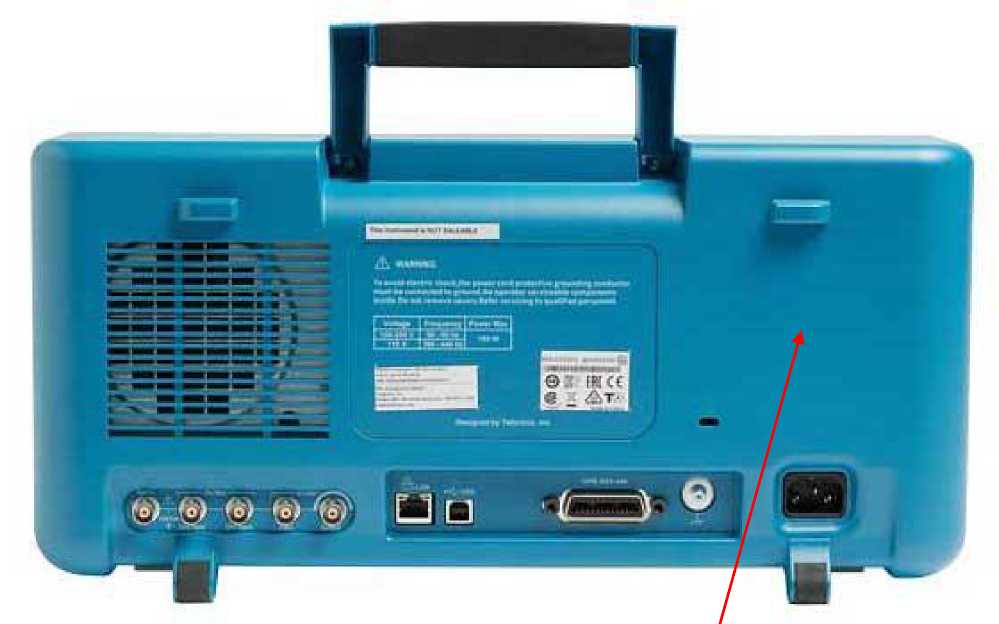

Генератор сигналов произвольной формы серии AFG31000

Модификация AFG31021/AFG31022/AFG31051/AFG31052/

AFG31101/AFG31102/AFG31151/AFG31152/AFG31251/AFG31252

1 шт. по заказу

Кабель сетевой тип A1

1 шт.

Руководство по эксплуатации 077-148-602R

1 шт.

Методика поверки AFG31000/МП-2019

1 шт.

Модификация

AFG31021

AFG31051

AFG31101

AFG31151

AFG31251

AFG31022

AFG31052

AFG31102

AFG31152

AFG31252

Максимальная частота сигналов стандартных форм и произвольной формы, МГц

синусоидальный

25

50

100

150

250

прямоугольный, импульсный

20

40

80

120

160

пилообразный и другие

0,5

0,8

1,0

1,5

2,5

сигналы сложной формы

произвольной формы

12,5

25

50

75

125

Выходное сопротивление, Ом

50

Диапазон установки амплитуды Um переменного напряжения (п-п), В

на нагрузку 50 Ом

0,001 < Um < 10 ²⁾

0,001 < Um < 5 ⁴⁾

на высокоомную нагрузку

0,002 < Um < 20 ³⁾

0,002 < Um < 10 ⁵⁾

Неравномерность АЧХ синусоидального сигнала на частотах F, дБ, не более ⁶⁾

F < 5 МГц

±0,2

±0,2

±0,2

±0,2

±0,2

5 МГц < F < 25 МГц

±0,3

-

-

-

-

5 МГц < F < 25 МГц

-

-

±0,3

±0,3

5 МГц < F < 50 МГц

±0,3

-

-

-

5 МГц < F < 100 МГц

±0,3

-

-

25 МГц < F < 100 МГц

-

±0,5

±0,5

100 МГц < F < 150 МГц

^-

±1,0

-

100 МГц < F < 200 МГц

^-

^-

±1,0

200 МГц < F < 250 МГц

^-

^-

±2,0

1) Sin(x)/x, шум, Гаусс-форма, Лоренц-форма, экспоненциальная форма, хавер-синус.

2) Для синусоидального сигнала: 0,001 < Um < 8 на частотах 60 МГц < F < 80 МГц;

0,001 < Um < 6 на частотах F > 80 МГц.

Для прямоугольного и импульсного сигнала 0,001 < Um < 5 на частотах F > 40 МГц.

3) Для синусоидального сигнала: 0,002 < Um < 16 на частотах 60 МГц < F < 80 МГц;

0,002 < Um < 12 на частотах F > 80 МГц.

Для прямоугольного и импульсного сигнала 0,002 < Um < 10 на частотах F > 40 МГц.

4) 0,001 < Um < 4 на частотах F > 200 МГц.

5) 0,002 < Um < 8 на частотах F > 200 МГц.

6) Относительно амплитуды напряжения (п-п) 1 В на частоте 1 кГц.

Модификация

AFG31021

AFG31051

AFG31101

AFG31151

AFG31251

AFG31022

AFG31052

AFG31102

AFG31152

AFG31252

Относительный уровень гармоник синусоидального сигнала на частотах F, дБ, не более ¹⁾

10 Гц < F < 20 кГц

-77

-77

-77

-72

-72

20 кГц < F < 1 МГц

-72

-72

-72

-72

-72

1 МГц < F < 5 МГц

-65

-65

-65

-74

-74

5 МГц < F < 25 МГц

-56

-

-

-

-

5 МГц < F < 25 МГц

-

-

-

-69

-69

5 МГц < F < 50 МГц

-

-56

-

-

-

5 МГц < F < 100 МГц

-

-

-56

-

-

25 МГц < F < 150 МГц

-

-

-

-37

-

25 МГц < F < 250 МГц

-

-

-

-

-37

Пределы диапазона установки постоянного напряжения смещения, В ²⁾

на нагрузку 50 Ом

±5,0

±2,5

на высокоомную нагрузку

±10,0

±5,0

Длительность фронта/среза сигнала прямоугольной формы

, нс,

не более ³⁾

амплитуда (п-п) Um < 5 В

7,0

5,0

3,5

3,0

2,0

амплитуда (п-п) Um > 5 В

8,0

6,0

4,2

-

-

Минимальная частота сигнала, мкГц

1,0 ⁴⁾

Максимальное количество разрядов индикации частоты

12

Разрешение по частоте

1 мкГц или ед. мл. разряда

Пределы допускаемой относительной погрешности установки

5,6)

частоты при выпуске из производства или после подстройки ’ ⁷

±1,040

Относительный годовой дрейф частоты, не более

±1,0М0^-6

Параметры сигнала внешней синхронизации

амплитуда напряжения (п-п), В

от 0,1 до 5,0

частота, МГц

10 ±0,035

Разрядность цифро-аналогового преобразователя, бит

14

Количество разрядов индикации напряжения

4

Разрешение по напряжению

0,1 мВ или ед. мл. разряда

Пределы допускаемой абсолютной погрешности установки напряжения, В

амплитуда (п-п) Um синусоидального сигнала частотой 1 кГц

±(0,01

Um+0,001)

постоянное напряжение смещения U₀

±(0,01-|Uo| + 0,005-Um +0,001)

1) При амплитуде напряжения (п-п) 1 В, типовые справочные значения

2) При наличии переменного напряжения значение предела диапазона меньше на величину

пикового значения переменного напряжения.

3) Типовые справочные значения.

4) 1 мГц для сигналов импульсной

и произвольной формы.

5) В рабочем диапазоне температур.

6) Для сигнала произвольной формы к абсолютной погрешности установки частоты следует

добавить 1 мкГц.

Тип выходного высокочастотного соединителя

BNC(f)

Номинальные значения напряжения и частоты сети питания

от 110 до 240 В; от 47 до 63 Гц

115 В; от 360 до 440 Гц

Потребляемая мощность, Вт, не более

120

Габаритные размеры, мм

ширина

413

глубина

144

высота

192

Масса, кг, не более

5,0

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %, не более (без конденсата)

при температуре до 40 °C включ.

80

при температуре св. 40 °C до 50 °C включ.

60
