Номер по Госреестру СИ: 56195-14
56195-14 Генераторы тестовых телевизионных сигналов
(SPG8000)
Назначение средства измерений:
Генераторы тестовых телевизионных сигналов SPG8000 предназначены для воспроизведения цифровых телевизионных сигналов изображения и звука, и применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной аппаратуры, а также для метрологического обеспечения телевизионного оборудования.
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы.
Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты идентификационное наименование идентификационный номер версии
«низкий» по WELMEC 7.2 для категории P
SPG8000 Firmware
1.1 и выше
Фотография 1 - вид передней панели
место пломбирования

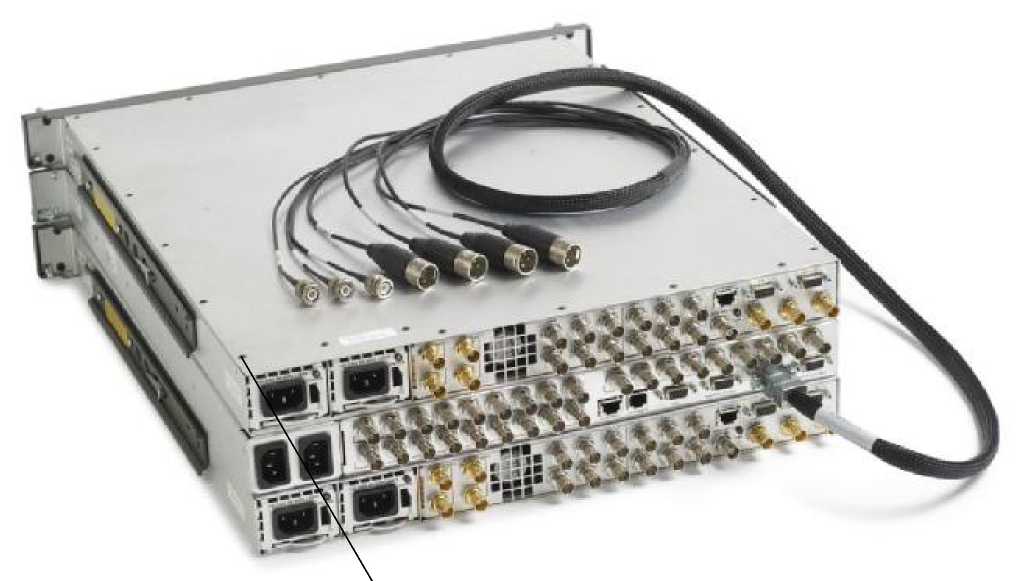

Фотография 2 - вид сзади (три генератора с различными установленными опциями)
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах «Установка», «Эксплуатация» руководства по эксплуатации 077-0746-00.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам тестовых телевизионных сигналов SPG8000
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 2017-2013 «Генераторы тестовых телевизионных сигналов SPG8000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29.11.2013 г.
Средства поверки:
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
стандарт частоты относительная погрешность частоты 10 МГц не более ± 1М0-8; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± 1М0-10; уровень сигнала + 7 дБм |
частотомер разрешение при измерении частоты 10 МГц не менее 10 разрядов |
частотомер универсальный Tektronix FCA3000 |
диапазон частот 0 до 300 MHz; разрешение 12 разрядов | |
анализатор телевизионных сигналов (для опции AG) анализ цифровых сигналов звука |
анализатор телевизионных сигналов Tektronix |
WFM7200 с опцией AD диапазон амплитуды импульсов на входе от 0,2 до 2 В п-п; относительная погрешность отсчета уровня аналогового сигнала звука в диапазоне от - 40 до 0 дБ на частотах от 20 Гц до 20 кГц не более ± 0,1 дБ | |
анализатор телевизионных сигналов (для опций BG, GPS, SDI, 3G) диапазон амплитуды импульсов цифрового видеосигнала на входе (800 ± 80) мВ; режим векторного анализа композитного ТВ сигнала; измерения на глазковой диаграмме |
анализатор телевизионных сигналов Tektronix |
WFM7200 с опциями CPS, 3G, Eye (PHY) диапазон амплитуды импульсов цифрового видеосигнала на входе (800 ± 80) mV; режим векторного анализа композитного телевизионного сигнала; измерения на глазковой диаграмме | |
вольтметр постоянного напряжения относительная погрешность измерения напряжения 700 мВ не более 0,1 %; 3 и 5 V не более 3 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения напряжения 700 mV; 3 и 5 V не более 0.005 % |
осциллограф цифровой диапазон частот от 0 до 1 GHz; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения от 5 до 200 мВ/дел не более ± 1 %; относительная погрешность установки смещения 700 мВ не более ± 0,3 % |
осциллограф цифровой Tektronix DPO7104 диапазон частот от 0 до 1 GHz; синхронизация от ТВ сигнала; относительная погрешность коэффициента отклонения от 5 до 200 мВ/дел не более ± 1 %; относительная погрешность установки смещения 700 мВ не более ± 0,2 % |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3; тел./факс (499)154-74-86
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»);
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96.
Генераторы тестовых телевизионных сигналов SPG8000 представляют собой мультиформатные генераторы, которые позволяют осуществлять измерения и контроль параметров цифровой телевизионной аппаратуры с синхронизацией от встроенного опорного генератора или от внешнего сигнала синхронизации .
Дистанционное управление осуществляется по интерфейсу Ethernet 10/100/1000BASE-T. Порт USB на передней панели базового блока позволяет производить загрузку различных файлов пользователя, таких как сигнальные файлы, файлы заставок и файлы предварительных установок.
В стандартной конфигурации (без опций ) доступна генерация сигналов «черного поля » и синусоидальных сигналов, выход синхронизации и тактовой частоты 48 кГц, а также выходы и вход линейного временного кода LTC.
По заказу заводской поставки могут быть установлены опции:
AG |
четыре пары выходов звукового сигнала “AES/EBU”; две пары выходов “SILENCE (DAR)” |
BG |
два канала аналогового видеосигнала “Black burst ”, “Trilevel sync”; два канала композитного аналогового видеосигнала “SMPST” |
DPW |
второй (резервный) блок питания |
GPS |
приемник навигационной системы GPS |
SDI |
выходы цифрового видеосигнала SDI |
3G |
цифровой сигнал 3G, требуется наличие опции SDI |
Дополнительно в процессе эксплуатации могут быть поставлены опции DPW, 3G.
Конструкция представляет собой моноблок, который может быть встроен в стойку.
Жидкокристаллический дисплей имеет две строки длиной по 40 символов. Меню дисплея имеет две строки текста, где первая строка показывает положение в текущем меню, вторая строка - текущий выбор установленного параметра.
Вид передней панели показан на фотографии 1, вид сзади (три генератора с различными установленными опциями) на фотографии 2.
По условиям эксплуатации генераторы тестовых телевизионных сигналов SPG8000 соответствуют группе 3 ГОСТ 22261-94.
ОПОРНЫЙ ГЕНЕРАТОР | |
относительная погрешность частоты при заводской подстройке, не более |
± 1-10’8 |
пределы допускаемого относительного дрейфа частоты за 1 год |
± 1 • 1 O’7 |
нестабильность частоты в рабочем диапазоне температур, не более |
± 1 • 1 O’8 |
диапазон захвата внешней синхронизации |
± 7 S.|0-6 |
ВЫХОДЫ ВИДЕОСИГНАЛОВ ЧЕРНОГО ПОЛЯ “BLACK” | |
количество выходных каналов |
3 |
тип соединителей |
BNC 75 Ом |
выходные сигналы |
обозначение порта |
выходы “Black burst”, “HD Trilevel sync” |
“BLACK 1” “BLACK 2” “10MHz/ BLACK 3” |
выход “10 MHz sine wave” |
“BLACK 1 / 10MHz ” |
смещение нуля сигналов “Black burst ”, “Trilevel sync” |
± 50 мВ |
номинальная амплитуда сигнала “PAL Black burst ” |
300 ± 6 мВ |
номинальные уровни сигнала “PAL Trilevel sync” |
+ (300 ± 6) мВ - (300 ± 6) мВ |
пределы допускаемого смещения нуля в калибровочном режиме (постоянное напряжение) |
± 40 мВ |
пределы допускаемой относительной погрешности амплитуды в калибровочном режиме (постоянное напряжение 700 мВ) |
± 1 % |
длительность фронта в середине сигнала “PAL Trilevel sync” |
50 ± 10 нс |
амплитуда сигнала “10 MHz sine wave” |
1,5 В п-п |
пределы допускаемой относительной погрешности амплитуды |
± 10% |
ВХОДЫ / ВЫХОДЫ ЛИНЕЙНЫХ ВРЕМЕННЫХ КОДОВ “LTC” | |
количество выходных дифференциальных каналов |
4 (LTC1 ... LTC4) |
количество входных дифференциальных каналов |
1 (LTC1) |
тип разъема |
D-Sub 15 pin |
формат сигналов |
SMPTE 12M |
амплитуда сигнала на нагрузке 600 Ом |
от 0,5 до 5 В п-п |
пределы допускаемой относительной погрешности амплитуды 5 В |
± 10% |
длительность фронта и среза импульсов, типовое значение |
40 мкс |
ВХОД СИНХРОНИЗАЦИИ “REF” | |
тип соединителей (2 шт., канал проходного типа) |
BNC 75 Ом |
форматы входных сигналов: “Black burst”, “HD Trilevel sync” | |
амплитуда сигнала на входе |
от 0,2 до 2 В п-п |
ВЫХОД СИНХРОНИЗАЦИИ “WORD CLOCK” | |
тип соединителя |
BNC 75 Ом |
частота сигнала |
48 кГц |
уровни сигнала на нагрузке 75 Ом, по выбору | |
нагрузка с закрытым входом (АС), амплитуда 1 В |
от 0,9 до 1,1 В п-п |
нагрузка с открытым входом (DC) высокий уровень, номинальное значение 2,5 В низкий уровень, номинальное значение 0 В |
от + 2,1 до + 2,9 В от - 0,2 до + 0,4 В |
ОПЦИЯ BG (выходы сигнала черного поля и композитного сигнала) | |
количество каналов видеосигналов черного поля “BLACK” |
2 (BLACK4, BLACK5) |
количество каналов композитных видеосигналов “SMPST” |
2 (SMPST1, SMPST2) |
тип соединителей |
BNC 75 Ом |
смещение нуля сигналов “Black burst ”, “Trilevel sync” номинальная амплитуда сигнала “PAL Black burst ” номинальные уровни сигнала “PAL Trilevel sync” |
± 50 мВ 300 ± 6 мВ + (300 ± 6) мВ - (300 ± 6) мВ |
пределы допускаемого смещения нуля сигнала черного поля и композитного сигнала в калибровочном режиме (постоянное напряжение) |
± 40 мВ |
пределы допускаемой относительной погрешности амплитуды сигнала черного поля и композитного сигнала в калибровочном режиме (постоянное напряжение 700 мВ) |
± 1 % |
пределы допускаемой относительной погрешности разности амплитуд цветности и яркости композитного сигнала |
2 % |
ОПЦИЯ AG (выходы цифрового сигнала звука) | |
количество выходных каналов AES/EBU |
4(8 пар) |
количество выходных каналов SILENCE (DAR) |
1 (2 пары) |
тип соединителей |
BNC 75 Ом |
тактовая частота пакетов AES |
48 кГц |
разрядность цифрового кода PCM (по выбору) |
20 или 24 бит |
частота аналогового сигнала |
от 50 Гц до 20 кГц |
уровень аналогового сигнала относительно полной шкалы 1 |
от - 60 до 0 дБ |
амплитуда импульсов цифрового сигнала |
(1 ± 0,1)В |
длительность фронта и среза импульсов (10/90 %) |
от 30 до 44 нс |
ОПЦИЯ SDI (выходы цифрового видеосигнала) | |
количество выходных каналов SDI |
4 (2 генератора SDI) |
тип соединителей |
BNC 75 Ом |
форматы сигнала |
“SD”, “HD” |
с опцией 3G дополнительно |
“3Gb/s” |
амплитуда импульсов цифрового сигнала на выходах |
800 мВ |
пределы основной допускаемой погрешности амплитуды сигнала при температуре 23 ± 5 оС (20 бит, прямоугольная форма) |
± 3 % |
длительность фронта и среза импульсов (20/80%) | |
сигнал SD |
от 0,4 до 1 нс |
сигналы HD, 3G, не более |
135 пс |
параметры сигнала “Embedded Audio” | |
количество каналов AES | |
SD, HD, 3G Level A |
16 (4 группы, 8 пар) |
3G Level B |
32 (4x2 группы, 8 пар) |
тактовая частота пакетов AES |
48 кГц |
разрядность цифрового кода PCM (по выбору) |
20 или 24 бит |
частота аналогового сигнала |
от 10 Гц до 20 кГц |
уровень аналогового сигнала относительно полной шкалы 1 |
от - 60 до 0 дБ |
ОПЦИЯ GPS (приемник навигационной системы GPS) | |
тип соединителя антенного входа |
BNC 50 Ом |
частота принимаемого сигнала |
1575,42 МГц |
номинальное выходное напряжение источника питания антенны |
3,3 и 5,0 В |
выходное сопротивление источника питания |
12 Ом |
кратковременная нестабильность фазы в режиме синхронизации по GPS за 30 секунд через 20 минут после включения |
± 38 о |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
напряжение и частота сети переменного тока |
220 ± 22 В; 50 ± 0,5 Гц |
потребляемая мощность, не более |
130 В-А |
второй (резервный) блок питания: опция DPW | |
габаритные размеры (высота х ширина х глубина), мм |
44 х 483 х 567 |
масса, не более |
6,0 кг |
диапазон рабочих температур |
от 0 до + 50 °C |
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
безопасность |
но ГОСТ Р 52319-2005 |
примечание 1. 0 дБ полной шкалы соответствует напряжению 9,757 В (скз)
