Сведения о средстве измерений: 59846-15 Анализаторы телевизионных сигналов портативные

Номер по Госреестру СИ: 59846-15
59846-15 Анализаторы телевизионных сигналов портативные
(WFM2200A, WFM2300)

Назначение средства измерений:
Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 предназначены для исследования и измерения параметров цифровых телевизионных сигналов.

сертификация программного обеспечения

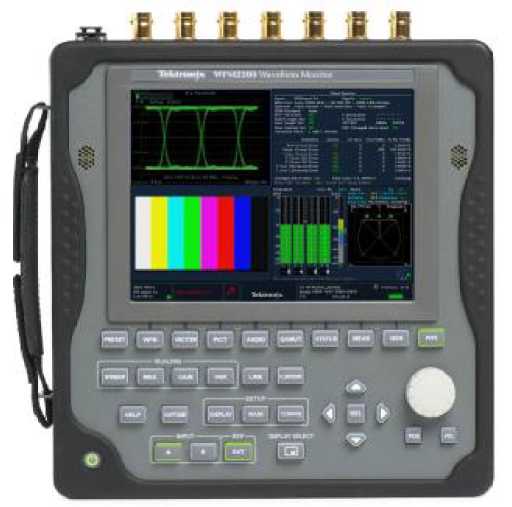

Внешний вид. Анализаторы телевизионных сигналов портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы телевизионных сигналов портативные
Рисунок № 1

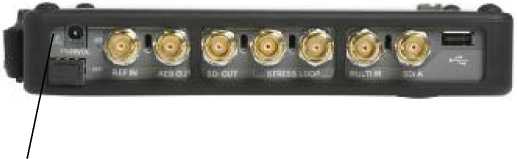

Внешний вид. Анализаторы телевизионных сигналов портативные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы телевизионных сигналов портативные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 06.02.2020
Номер записи - 150669
ID в реестре СИ - 373069
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

WFM2300,

Производитель

Изготовитель - Компания "Tektronix (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№148 от 2015.02.06 Об утверждении типов средств измерений

№1408 от 2020.08.19 о продлении срока действия свидетельства об утверждении типа

Наличие аналогов СИ: Анализаторы телевизионных сигналов портативные (WFM2200A, WFM2300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Tektronix (China) Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
28767-05
01.03.2010
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
1,5 года
28767-06
01.10.2016
Осциллографы цифровые запоминающие, TPS2012, TPS2014, TPS2024
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
1,5 года
32617-06
01.10.2016
Генераторы импульсов , SPG300, SPG600
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
1 год
32620-06
01.10.2016
Генераторы сигналов сложной формы, AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
1,5 года
41689-09
01.11.2014
Осциллографы цифровые, DPO2012, DPO2014, DPO2024
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
41694-09
01.11.2014
Генераторы сигналов сложной формы, AFG3021B, AFG3022B, AFG3011
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
44515-10
01.08.2015
Генераторы транспортного потока цифрового телевизионного сигнала, MTX100B, RTX130B
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
44517-10
01.08.2015
Генераторы тестовые телевизионных сигналов, TG700 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
44518-10
01.08.2015
Мониторы транспортного потока цифрового телевизионного сигнала, MTM400A
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
49916-12
10.04.2022
Источники питания программируемые, PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52080-12
03.11.2022
Осциллографы цифровые, DPO2002B, DPO2012B, DPO2022B, DPO2004B, DPO2014B, DPO2024B, MSO2002B, MSO2012B, MSO2022B, MSO2004B, MSO2014B, MSO2024B
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52411-13
20.11.2022
Анализаторы телевизионных сигналов, WFM2200, WFM5200, WFM7200, WFM8200, WFM8300, WVR5200, WVR7200, WVR8200, WVR8300
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52412-13
17.01.2018
Анализаторы транспортного потока цифрового телевизионного сигнала, IPM400A
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52413-13
20.11.2022
Генераторы тестовых телевизионных сигналов, TG8000 с модулями AG7, AGL7, ATG7, AVG7, AWVG7, BG7, DVG7, HDLG7, HDVG7, SDI7
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52924-13
12.03.2018
Осциллографы цифровые, DPO4014B, DPO4102B, DPO4102B-L, DPO4104B-L, MSO4014B, MSO4102B, MSO4102B-L, MSO4104B-L
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52925-13
12.03.2018
Осциллографы цифровые, TBS1022, TBS1042, TBS1062, TBS1102, TBS1152
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
52926-13
12.03.2018
Осциллографы-анализаторы спектра, MDO4014-3, MDO4034-3, MDO4054-3, MDO4054-6, MDO4104-3, MDO4104-6
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
53102-13
01.02.2023
Генераторы сигналов произвольной формы, AFG2021, AFG3011C, AFG3021C, AFG3022C, AFG3051C, AFG3052C, AFG3101C, AFG3102C, AFG3251C, AFG3252C
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
53104-13
01.02.2023
Осциллографы цифровые, DPO7054C, DPO7104C, DPO7254C, DPO7354C
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
53912-13
26.06.2018
Анализаторы цифровых сигналов, TLA6401, TLA6402, TLA6403, TLA6404
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
55587-13
19.09.2023
Осциллографы цифровые, TBS1064, TBS1104, TBS1154
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
56083-13
27.12.2018
Генераторы тестовых телевизионных сигналов, TG8000 с модулями GPS7, HD3G7
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
56194-14
27.11.2023
Анализаторы телевизионных сигналов, WFM5250, WVR5250
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
1 год
56195-14
17.01.2019
Генераторы тестовых телевизионных сигналов, SPG8000
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
56712-14
04.03.2019
Осциллографы-анализаторы спектра, MDO4014B-3, MDO4034B-3, MDO4054B-3, MDO4054B-6, MDO4104B-3, MDO4104B-6
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
57170-14
25.02.2024
Осциллографы цифровые, DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
57172-14
25.02.2024
Калибраторы-измерители напряжения и силы тока, Keithley 2600B (2601B, 2602B, 2604B, 2611B, 2612B, 2614B, 2634B, 2635B, 2636B)
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
57173-14
25.02.2024
Пикоамперметры с источником напряжения двухканальные, Keithley 2502, Keithley 6482
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
57757-14
24.04.2024
Осциллографы-анализаторы спектра, MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
1 год
58295-14
15.07.2024
Осциллографы цифровые, TBS1000B (TBS1052B, TBS1052B-EDU, TBS1072B, TBS1072B-EDU, TBS1102B, TBS1102B-EDU, TBS1152B, TBS1152B-EDU, TBS1202B, TBS1202B-EDU)
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
58296-14
15.07.2024
Источники питания программируемые, Keithley 2200 (2220-30-1, 2220G-30-1, 2230-30-1, 2230G-30-1)
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
1 год
59846-15
06.02.2020
Анализаторы телевизионных сигналов портативные, WFM2200A, WFM2300
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
61668-15
15.09.2025
Генераторы сигналов, TSG4102A, TSG4104A, TSG4106A
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
61814-15
02.10.2025
Источники питания программируемые, Keithley 2280S
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
61903-15
13.10.2025
Калибраторы-измерители напряжения и силы тока, Keithley 2657A
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
61904-15
13.10.2025
Пикоамперметры, Keithley 6485
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
63083-16
25.12.2025
Мультиметры, Keithley DMM7510
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
63241-16
25.12.2025
Генераторы сигналов произвольной формы, AFG1022, AFG1062
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
63658-16
06.04.2021
Генераторы сигналов произвольной формы, AFG3151C, AFG3152C
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
64556-16
11.07.2026
Осциллографы-анализаторы спектра, MDO4000C
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
64743-16
12.08.2026
Калибраторы-измерители напряжения и силы тока, Keithley 2450, Keithley 2460, Keithley 2461
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
66636-17
13.02.2022
Осциллографы цифровые, TBS2000
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
69066-17
25.10.2022
Осциллографы цифровые, MSO5
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
71096-18
11.05.2024
Осциллографы цифровые, MSO58LP
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
74288-19
05.03.2024
Электрометры программируемые, Keithley 6514
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
74286-19
05.03.2024
Мультиметры, Keithley DMM6500, Keithley DAQ6510
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75243-19
03.06.2024
Источники-измерители напряжения и силы тока, Keithley 2400
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75242-19
03.06.2024
Нановольтметры, Keithley 2182A
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75241-19
03.06.2024
Мультиметры, Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
76763-19
28.11.2024
Осциллографы цифровые, MSO4
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
77294-20
30.01.2025
Генераторы сигналов произвольной формы, AFG31000
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
80245-20
23.12.2025
Осциллографы - анализаторы спектра , MDO3
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
83084-21
20.09.2026
Осциллографы цифровые, MSO6B
Компания "Tektronix (China) Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Анализаторы телевизионных сигналов портативные (WFM2200A, WFM2300)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • WFM2300
  • 3 0 3 0 1 0 1

    Стоимость поверки Анализаторы телевизионных сигналов портативные (WFM2200A, WFM2300)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.

    уровень защиты (класс риска)

    «низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2)

    идентификационное наименование

    WFM2200A/2300 Firmware

    идентификационный номер версии

    2.9.2 и выше


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений изложены в разделах руководства пользователя 077-0866-00.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к анализаторам телевизионных сигналов портативным WFM2200A, WFM2300

    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

    ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

    ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

    ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.

    ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

    Поверка

    Поверка

    осуществляется по документу МП РТ 2194-2014 «Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 02.12.2014 г.

    Средства поверки:

    средство поверки и требования к его метрологическим характеристикам

    рекомендуемое средство поверки и его метрологические характеристики

    генератор тестовых цифровых телевизионных

    генератор тестовых телевизионных сигналов Tektronix TG700 или TG8000 с

    сигналов

    воспроизведение тестовых сигналов

    SD (270 Мбит/с), HD (1,5 Гбит/с), 3G (3 Гбит/с), SDI 100% Color Bars

    модулями DVG7, HDVG7, HD3G7, SDI7 воспроизведение тестовых сигналов

    SD (270 Мбит/с), HD (1,5 Гбит/с), 3G (3 Гбит/с), SDI 100% Color Bars

    осциллограф цифровой

    полоса пропускания не менее 4 ГГц; относительная погрешность коэффициента отклонения не более ± 3,5 %

    осциллограф цифровой

    Tektronix DPO70404 полоса пропускания 4 ГГц; относительная погрешность коэффициента отклонения не более ± 2 %


    Изготовитель


    Компания “Tektronix (China) Co, Ltd.”, Китай;
    1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс (8621)58993156

    Заявитель


    ЗАО «АКТИ-Мастер», г. Москва; 127254, Москва, Огородный проезд, д. 5, стр. 5

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).
    117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96

    Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 по принципу действия представляют собой широкополосный осциллограф с системой синхронизации развертки от телевизионного сигнала, которая  осуществляется от входного сигнала или от

    внешнего сигнала различных телевизионных форматов. Параметры видеосигналов и звуковых сигналов в задаваемых пользователем представлениях отображаются на цветном жидкокристаллическом дисплее. Анализ телевизионных видеосигналов производится в форме осциллограмм, векторов с комбинированными и компонентными масштабными сетками, различных диаграмм, а также в виде обычного телевизионного изображения. Уровни сигналов в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой, стереофонических диаграмм и фигур Лиссажу.

    Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, Ethernet.

    Модель WFM2300 отличается от WFM2200A наличием режима глазковой диаграммы.

    К стандартному исполнению в обоих моделях могут быть установлены следующие опции:

    • - 3G: анализ видеосигналов SDI-3G;

    • - DATA: мониторинг содержания видеосигнала;

    • - DBE: анализ звуковых сигналов DOLBY;

    • - LOUD: индикация уровня звукового сигнала;

    • - SFP: оптический вход/выход.

    Конструктивно анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 выполнены в виде переносного блока, их внешний вид показан на фотографиях 1 и 2.

    Внешний вид. Анализаторы телевизионных сигналов портативные (WFM2200A, WFM2300), http://oei-analitika.ru

    фотография 1 - вид передней панели

    Внешний вид. Анализаторы телевизионных сигналов портативные (WFM2200A, WFM2300), http://oei-analitika.ru

    место пломбирования

    фотография 2 - вид боковой панели

    Питание осуществляется от внутреннего аккумулятора, от внешнего источника постоянного напряжения либо от сети переменного тока через адаптер.


    наименование и обозначение

    кол-во

    анализатор телевизионных сигналов портативный WFM2200A / WFM2300

    1 шт. по заказу

    аккумулятор Li-Ion WFM200BA

    1 шт.

    адаптер сетевой 119-7910

    1 шт.

    кабель сетевой опция A1

    1 шт.

    опции

    по заказу

    запасной аккумулятор WFM200BA

    1 шт. по заказу

    зарядное устройство WFM200BC

    1 шт. по заказу

    мягкий чехол для переноски WFM200FSC

    1 шт. по заказу

    руководство по установке и технике безопасности 071-3205

    1 шт.

    руководство пользователя 077-0866-00 (на компакт-диске)

    1 шт.

    методика поверки МП РТ 2194-2014

    1 шт.


    ФОРМАТЫ ТЕЛЕВИЗИОННЫХ СИГНАЛОВ

    видеосигналы

    SDI:

    SD (270 Мбит/с), HD (1,5 Гбит/с), Dual Link, 3G (3 Гбит/с, опция 3G)

    звуковые сигналы

    AES/EBU, SDI AES/EBU Embedded

    цифровые сигналы

    LTC

    ВХОДЫ И

    ВЫХОДЫ (тип соединителей, входное/выходное сопротивление)

    вход “SDIA”

    BNC, 75 Ом

    вход “MULTI IN”

    BNC, 75 Ом для сигналов SDI, AES/EBU, > 1 кОм для сигналов LTC

    вход “REF IN”

    BNC, 75 Ом

    петля “STRESS LOOP”

    BNC (2 шт.), 75 Ом проходного типа

    выход “SDI OUT”

    BNC, 75 Ом

    выход “AES OUT”

    BNC, 75 Ом

    оптический вход/выход

    SFP (опция SFP)

    ПАРАМЕТРЫ

    ВИДЕОСИГНАЛА SDI

    диапазон амплитуды импульсов на входе

    (800 ± 80) мВ п-п

    амплитуда импульсов на выходе

    800 мВ

    пределы допускаемой относительной погрешности амплитуды импульсов на выходе

    ± 10 %

    длительность фронта и среза импульсов на выходе (20/80 %), типовые значения, не более

    для сигнала SD

    от 400 до 800 пс

    для сигнала HD

    135 пс

    пределы допускаемой относительной погрешности измерения амплитуды сигнала по глазковой диаграмме (модель WFM2300)

    ± 5 %

    ПАРАМЕТРЫ ЗВУКОВОГО СИГНАЛА AES/EBU

    тактовая частота сигнала

    48 кГц

    диапазон амплитуды импульсов на входе

    от 0,5 до 2 В п-п

    амплитуда импульсов на выходе

    1 В

    пределы допускаемой относительной погрешности амплитуды импульсов на выходе

    ± 10 %

    ПАРАМЕТРЫ СИГНАЛА ВНЕШНЕЙ СИНХРОНИЗАЦИИ

    форматы сигнала

    PAL (композитный) Tri-level-sinc

    диапазон амплитуды сигнала синхронизации

    от 0,5 до 2 В п-п

    ОБЩИЕ ХАРАКТЕРИСТИКИ

    постоянное напряжение питания от внешнего источника

    от 18,5 до 20 В

    напряжение питания сети (с комплектуемым адаптером)

    от 100 до 240 В

    частота сети

    50 ±0,5 Гц

    потребляемая мощность, не более

    35 Вт

    габаритные размеры (высота х ширина х глубина), мм

    216x208x36

    масса с аккумулятором, не более

    1,8 кг

    рабочие условия эксплуатации

    диапазон температур

    относительная влажность воздуха при температуре до + 40 оС

    группа 3 ГОСТ 22261-94

    от 0 до + 40 оС

    от 20 до 80 %

    электромагнитная совместимость

    ио ГОСТ Р 51522-99

    безопасность

    ио ГОСТ Р 52319-2005
