Номер по Госреестру СИ: 75241-19
75241-19 Мультиметры
(Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010)
Назначение средства измерений:
Мультиметры Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010 (далее -мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты и периода.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Keithley 2000 |
Keithley 2001 |
Keithley 2002 |
Keithley 2010 | |
Идентиф икационное наименование |
KI 2000 |
KI 2001 |
KI 2002 |
KI 2010 |
Номер версии |
не ниже |
не ниже |
не ниже |
не ниже |
(идентификационный номер) |
A02 или B02 |
B17 |
A02 или B02 |
A02 или B02 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса мультиметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140"8 до 100 А в диапазоне частот от 1-10’1 до V106 Гц (приказ Росстандарта от 14.05.2016 г. № 575)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Поверка
Поверкаосуществляется по документу К12000/МП-2019 «ГСИ. Мультиметры Keithley 2000, Keithley 2001, Keithley 2002, Keithley 2010. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 22.04.2019 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5730A; регистрационный номер 60407-15;
-
- генератор сигналов произвольной формы Tektronix AFG3021C; регистрационный номер 53102-13;
-
- катушка электрического сопротивления Р4030-М1 к.т. 0,01; регистрационный номер 2825-88 (для моделей Keithley 2001, Keithley 2002).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса мультиметров в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания «Tektronix (China) Co., Ltd. », КитайАдрес:1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C; Тел.: (8621)38960893, факс: (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)
Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, офис 315 Тел./факс: (495)926-71-85
Web-сайт: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5 Тел./факс: (495)926-71-70
Web-сайт: http://www.actimaster.ru
E-mail post@actimaster.ru
целях
Принцип действия мультиметров основан на преобразовании аналоговой входной величины в цифровой код посредством аналого-цифрового преобразователя с применением масштабирующих усилителей, потенциометрических схем, прецизионных резисторов и опорного генератора частоты. Мультиметры могут быть использованы для измерения температуры с применением стандартных по международной температурной шкале термометров сопротивления и термопар различных типов. Мультиметры оснащены вакуумным флуоресцентном дисплеем.
Мультиметры отличаются значениями диапазонов и погрешностей измерения величин, максимальным разрешением индикации (6% у модели Keithley 2000, 7% у моделей Keithley 2001 и Keithley 2010, 8% у модели Keithley 2002).
Связь с компьютером и другими внешними устройствами осуществляется с помощью интерфейсов IEEE-488 (GPIB) и/или RS-232, разъемы которых установлены на задней панели.
Входные разъемы мультиметров расположены на передней и задней панелях, для многоканальных измерений может быть использован модуль мультиплексора, устанавливаемый в слот на задней панели.
Вид передней панели мультиметров с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1. Вид задней панели и схема пломбировки от несанкционированного доступа показан на рисунке 2.
место нанесения знака утверждения типа и знака поверки

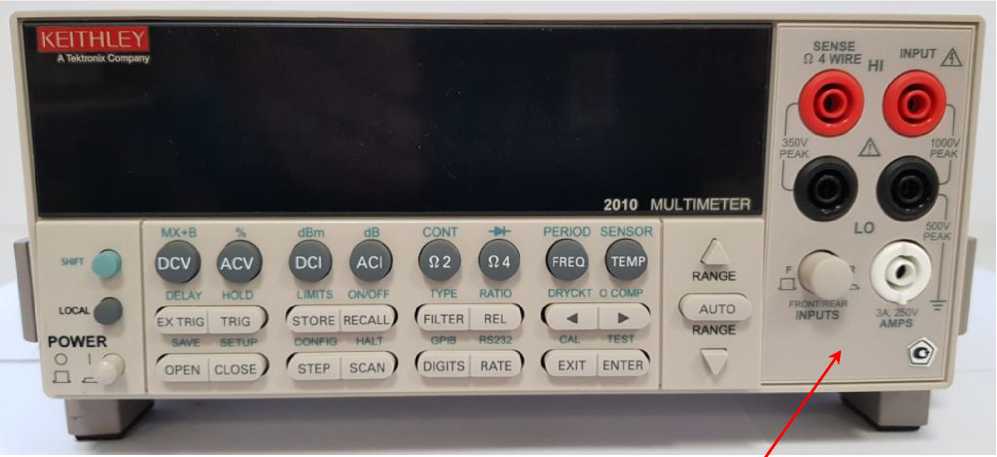

Рисунок 1 - Вид передней панели мультиметров
место пломбирования (защитный стикер)

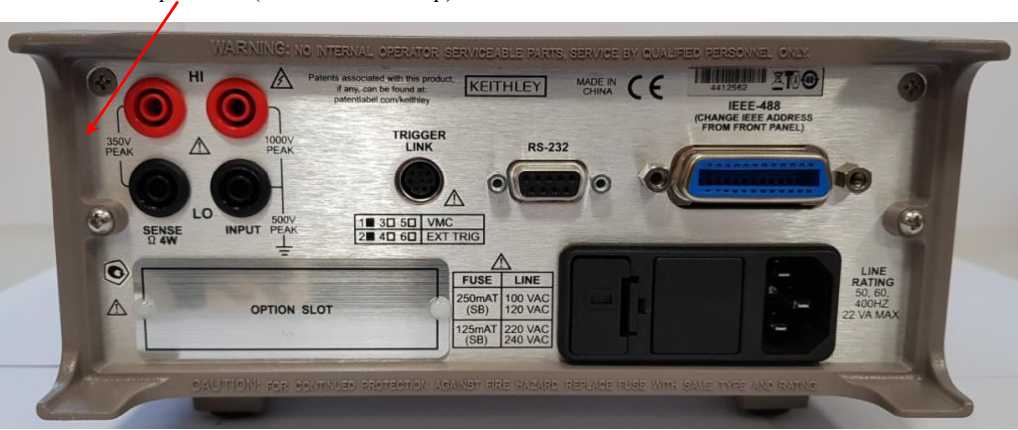

Рисунок 2 - Вид задней панели мультиметров
Таблица 7 - Комплектность мультиметров
Наименование и обозначение |
Кол-во |
Мультиметр Keithley 2000 / Keithley 2001 / Keithley 2002 / Keithley 2010 |
1 шт. по заказу |
Пара измерительных кабелей |
1 шт. |
Кабель сетевой |
По заказу |
Коммуникационные платы KTTI-RS232, KTTI-GPIB, KTTI-TSP |
по заказу |
Модули мультиплексора |
по заказу |
Руководство по эксплуатации |
1 шт. |
Методика поверки KI2000/Mn-2019 |
1 шт. |
Метрологические характеристики представлены в таблицах 2 - 25, технические характеристики приведены в таблице 26.
В таблицах метрологических характеристик указаны значения основной абсолютной погрешности измерений в течение 1 года после заводской подстройки при температуре окружающей среды (23 ±5) оС и дополнительной абсолютной погрешности измерений на 1 оС в рабочем диапазоне температур.
Метрологические характеристики мультиметров Keithley 2000Таблица 2 - Измерение постоянного напряжения Keithley 2000
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
100 мВ |
>10 ГОм |
±(540’5-U + 3,540-5<Du) 4) |
±(240-6/U + 640-6<Du) |
1 В |
±(340-5/U + 740‘6-Du) |
±(240aU + 140-6Ои) | |
10 В |
±(340’5-U + 540‘6-Du) | ||
100 В |
(10 ±0,1) МОм |
±(4,540’5-U + 640-6<Du) |
±(540aU + 1-10'6-Du) |
1000 В |
±(4,540’5-U + 640-6<Du) 5) | ||
|
Таблица 3 - Измерение электрического сопротивления постоянному току Keithley 2000
Верхний предел диапазона 1) |
Сила испытательного тока |
Пределы допускаемой основной абсолютной погрешности 2,3,4) |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
100 Ом |
1 мА |
±(1-1O"4-R + 440’5-Dr) |
±(840-6<R + 640-6<Dr) |
1 кОм |
1 мА |
±(1-1O"4-R + 140’5-Dr) |
±(840-6<R + 140-6<Dr) |
10 кОм |
100 мкА | ||
100 кОм |
7 мкА | ||
1 МОм |
7 мкА | ||
10 МОм 5) |
0,7 мкА 6) |
±(4404R + 140’5-Dr) |
±(9,540-5<R + 1-10'6-Dr) |
100 МОм 5) |
0,7 мкА 6) |
±(1,540’3-R + 340-5<Dr) |
±(940-4<R + 1-10'6-Dr) |
5 Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, должна быть не более 10 %. 6) К источнику тока параллельно подключен прецизионный резистор 10 МОм. |
Таблица 4 - Измерение силы постоянного тока Keithley 2000
Верхний предел диапазона 1) |
Падение напряжения на входе, В, не более |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
10 мА |
0,15 |
±(54^ |
±(54^ |
100 мА |
0,03 |
±(54^ |
±(54^ |
1 А |
0,3 |
±(84^ |
±(540-54 + 540-6<Di) |
3 А |
1,0 |
±(1,2^10-М + 440-5<Di) |
Продолжение таблицы 4
-
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме диапазона с верхним пределом 3 А.
-
2) I - значение измеряемой силы тока; Di - верхний предел диапазона.
-
3) После времени прогрева 1 час.
Таблица 5 - Измерение среднеквадратических значений переменного напряжения Keithley 2000
Верхние пределы диапазонов 1,4): 100 мВ; 1 В; 10 В; 100 В; 750 В | ||
Входной импеданс: сопротивление (1 ±0,02) МОм, емкость менее |
00 пФ | |
Диапазон частот 2.4) |
Пределы допускаемой основной абсолютной погрешности 2,3,5) |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
3 Гц < F < 10 Гц |
±(^ |
±(3,540aU + 3-10’5-Dv) |
10 Гц < F < 20 кГц |
±(640-4/U + 340-4<Du) |
±(5-10’5-U + 340-5<Du) |
20 кГц < F < 50 кГц |
±(1,2-10’3-U + 540-4<Du) |
±(6-10’5-U + 540-5<Du) |
50 кГц < F < 100 кГц |
±(6-10’3-U + 8^10-4<Du) |
±(1-10"4-U + 6^10-5<Du) |
100 кГц < F < 300 кГц |
±(4-10’2-U + 5^10-3<Du) |
±(340Ли + 1-10-4<Du) |
|
Таблица 6 - Измерение среднеквадратических значений силы переменного тока Keithley 2000
Верхний предел диапазона 1) |
Падение напряжения на входе, В, не более |
Диапазон частот 2) |
Пределы допускаемой основной абсолютной погрешности 2,3,4) |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
1 А |
0,3 |
3 Гц < F < 10 Гц |
±(3-10’3-I + 4^10-4<Di) 5) |
±(3,5-10"4-I + 640-5D) |
10 Гц < F < 3 кГц |
±(1-10’3-I + 4^10-4<Di) |
±(1.>5-10"4-I + 6-10’5^) | ||
3 кГц < F < 5 кГц |
±(1,4-10’3-I + 440-4<Di) | |||
3 А |
1,0 |
3 Гц < F < 10 Гц |
±(3,5-10’3-I + 640-4<Di) 5,6) |
±(3.>5-10"4-I + 6-10’5-Di) |
10 Гц < F < 3 кГц |
±(1,5-10’3-I + 6^10-4<Di) 6) |
±(1.>5-10"4-I + 6-10’5^) | ||
3 кГц < F < 5 кГц |
±(1,8-10’3-I + 6^10-4<Di) 6) | |||
|
Таблица 7 - Измерение частоты и периода Keithley 2000
Измеряемые значения |
Пределы допускаемой относительной погрешности, % 1,2,3) | |
Частота F |
Период T | |
3 Гц < F < 500 кГц |
333 мс > T > 2 мкс |
±0,01 |
|
Таблица 8 - Измерение постоянного напряжения Keithley 2001
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
200 мВ |
>10 ГОм |
±(3,7-10’5-U + 640-6<Du) 4) |
±(3,340-6/U + 1,5-10'6-Du) |
2 В |
±(2,5-10’5-U + 2-10-6-DU) |
±(2,640aU + 1,5-10’7-Du) | |
20 В |
±(2^ |
±(2,640-6/U + 7-10’7-Dv) | |
200 В |
(10 ±0,1) МОм |
±(3,8-10’5-U + 340-6<Du) |
±(4,3-M^U + 1^10-6<Du) |
1000 В |
±(4,1-10’5-U + 640-6<Du) |
±(4,1-M^U + 1^10-6<Du) | |
|
Таблица 9 - Измерение электрического сопротивления постоянному току Keithley 2001
Верхний предел диапазона 1) |
Сила испытательного тока |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
20 Ом |
9,2 мА |
±(7,2-10’5-R + 740-6<Dr) 4,5) |
±(840-6<R + 1,5 • 10-6<Dr) |
200 Ом |
0,98 мА |
±(5,6-10’5-R + 740-6<Dr) 4,5) |
±(440-6<R + 640-6<Dr) |
2 кОм |
0,98 мА |
±(540-5<R + 440-6<Dr) 4,5) |
±(3404,-R + 2-10’7-Dr) |
20 кОм |
89 мкА |
±(540-5<R + 440-6<Dr) 5) |
±(4-10'6-R + 2-10’7-Dr) |
200 кОм |
7 мкА |
±(9-10’5-R + 4,540-6<Dr) |
±(1,1-10’5-R + 2-10’7-Dr) |
2 МОм 6) |
770 нА |
±(1,6-10'4-R + 4,540-6<Dr) |
±(2,5-10’5-R + 2-10’7-Dr) |
20 МОм 6) |
70 нА |
±(9-10’4-R + 4,540-6<Dr) |
±(2,540'4-R + 2-10’7-Dr) |
200 МОм 6) |
4,4 нА |
±(2-10’2-R + 140-4Or) |
±(4-10’3-R + 1-10’5-Dr) |
1 ГОм 6) |
4,4 нА |
±(4-10’2-R + 140-4Or) | |
|
Таблица 10 - И |
змерение силы постоянного тока Keithley 2001 | ||
Верхний предел диапазона 1) |
Падение напряжения на входе, В, не более |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
200 мкА |
0,25 |
±(^ |
±(5,8-10’Ч + 740-6<Di) |
2 мА |
0,31 |
±(4^10-М + 2-10’5-Di) |
±(5,8-10’5-! + 540-6<Di) |
20 мА |
0,4 | ||
200 мА |
0,5 |
±(5^10-М + 240-5<Di) | |
2 А |
1,5 |
±(940-M + 240-5<Di) 4) | |
|
Таблица 11 - Измерение среднеквадратических значений переменного напряжения Keithley 2001 Входной импеданс: сопротивление (1 ±0,02) МОм, емкость менее 140 пФ
Верхний предел диапазона 1) |
Пределы допускаемой абсолютной погрешности 2,3,4,5) | |||
Режим “Low Frequency Mode” | ||||
1 Гц < F < 10 Гц 6) |
10 Гц < F < 50 Гц |
50 Гц < F < 2 кГц |
2 кГц < F < 10 кГц | |
200 мВ |
±(1,1-10’3-U + 1,5-10^-Du) |
±(640-4/U + 1,540-4<Du) |
±(540-4/U + 1,5-10'4-Du) |
±(540-4/U + 1,540-4<Du) |
2 В | ||||
20 В |
±(1,2-10’3-U + 1,5 • 10-4Ou) |
±(740-4/U + 1,5-10-^’Du) |
±(640-4/U + 1,5-10'4-Du) |
±(8,540-4/U + 1,5-10-^’Du) |
200 В 7) | ||||
750 В 7) |
±(1,5-10’3-U + 1,5-10^-Du) |
±(1,1-10’3-U + 1,540-4<Du) |
±(1-10’3-U + 1,5-10'4-Du) |
±(1,3-10’3-U + 1,540-4<Du) |
Верхний предел диапазона 1) |
Режим “Normal Mode” | |||
20 Гц < F < 50 Гц |
50 Гц < F < 100 Гц |
100 Гц < F < 2 кГц |
2 кГц < F < 10 кГц | |
200 мВ |
±(2,5-10’3-U + 1,5-10^-Du) |
±(840-4/U + 1,540-4<Du) |
±(540-4/U + 1,5-10'4-Du) |
±(540-4/U + 1,540-4<Du) |
2 В | ||||
20 В |
±(640-4/U + 1,5-10'4-Du) |
±(8,540-4/U + 1,5-10-^’Du) | ||
200 В 7) | ||||
750 В 7) |
±(2,7-10’3-U + 1,5-10^-Du) |
±(1,1-10’3-U + 1,540-4<Du) |
±(1-10’3-U + 1,5-10'4-Du) |
±(1,3-10’3-U + 1,340-4<Du) |
10 кГц < F < 30 кГц |
30 кГц < F < 50 кГц |
50 кГц < F < 100 кГц |
100 кГц < F < 200 кГц | |
200 мВ |
±(540-4/U + 1,5-10^-Du) |
±(640-4/U + 1,540-4<Du) |
±(3-10’3-U + 1,5-10'4-Du) |
±(7,5-10’3-U + 2,540-4<Du) 8) |
2 В | ||||
20 В |
±(1,2-10’3-U + 1,5 • 10-4Ou) |
±(1,3-10’3-U + 1,5-10-^’Du) | ||
200 В 7) | ||||
750 В 7) |
±(1,8-10’3-U + 1,5-10^-Du) |
±(2,2-10’3-U + 1,5- 10-4<Du) 6) |
±(5-10’3-U + 1,5-10^-Du) 6) |
- |
200 кГц < F < 1 МГц |
1 МГц < F < 2 МГц |
- |
- | |
200 мВ |
±(2-10’2-U + 1-10’3-Du) |
±(5-10’2-U + 2^10-3<Du) |
- |
- |
2 В | ||||
20 В |
±(4-10’2U + 240-3<Du) 8) |
±(7-10’2U + 2^10-3<Du) |
- |
- |
200 В 7) |
- |
Продолжение таблицы 11
Пределы допускаемой дополнительной погрешности (/оС) 2 | ||
F < 100 кГц |
F > 100 кГц | |
200 мВ |
±(440-5/U + 140’3<Du) |
±(1,440^U + 140’5<Du) |
2 В | ||
20 В |
±(640’5/U + 1^10’5<Du) |
±(1,640^U + 1^10’5<Du) |
200 В | ||
750 В |
±(1,240^U + 140’4<Du) |
±(2,240’4^U + 140’5<Du) |
Продолжение таблицы 12
-
1) Максимальное измеряемое значение на 5 % выше указанных верхних пределов.
-
2) F - значение частоты, I - значение измеряемой силы тока; Di - верхний предел диапазона.
-
3) После времени прогрева 1 час.
-
4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона.
-
5) Для значений силы тока I > 0,5 А к абсолютной погрешности следует добавить 5-10’5-Di.
-
6) Типовое справочное значение.
Таблица 13 - Измерение частоты и периода Keithley 2001
Измеряемые значения 1) |
Пределы допускаемой относительной погрешности, % 4) | |
Для входного сигнала напряжения 2) | ||
Частота F |
Период T | |
1 Гц < F < 15 МГц |
1 с > T > 67 нс |
±0,03 |
Для входного сигнала силы тока 3) | ||
Частота F |
Период T | |
1 Гц < F < 1 МГц |
1 с > T > 1 мкс |
±0,03 |
|
Таблица 14 - Измерение постоянного напряжения Keithley 2002
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
200 мВ |
>10 ГОм |
±(2,22-10’5-U + 940-6<Du) 4) |
±(240-6/U + 1,8-10'6-Du) |
2 В |
±(1,32-10’5-U + 9-10’7-Du) |
±(2-10’7-U + 1,8-10’7-Du) | |
20 В |
±(1,26-10’5-U + 1,5-10’7-Du) |
±(3-10’7-U + 2-10’8-Du) | |
200 В |
(10 ±0,1) МОм |
±(2,46-10’5-U + 2-10'6-Du) |
±(1,540-6^U + 3-10’7-Du) |
1000 В |
±(2,46-10’5-U + 4-10’7-Du) 5) |
±(1,540-6^U + 6-10’8-Du) | |
|
Верхний предел диапазона 1) |
Сила испытательного тока |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
20 Ом |
7,2 мА |
±(4,65 • 10-5<R + 6^ 10-6<Dr) 4,5) |
±(2,540-6<R + 7-10’7-Dr) |
200 Ом |
0,96 мА |
±(2,4740-5<R + 440aDr) 4,5) |
±(2,540-6<R + 5-10’7-Dr) |
2 кОм |
0,96 мА |
±(1,8-10’5-R + 4-10’7-Dr) 4,5) |
±(8-10’7-R + 5-10’8-Dr) |
20 кОм |
96 мкА |
±(1,68-10’5-R + 4-10’7-Dr) 5) | |
200 кОм |
9,6 мкА |
±(4,2340-5<R + 9-10’7<Dr) |
±(3,540-6<R + 1,8-10’7-Dr) |
2 МОм |
1,9 мкА |
±(8-10’5-R + 5-10’7-Dr) |
±(740-6<R + 1-10’7-Dr) |
20 МОм 6) |
1,4 мкА 7) |
±(2,6540-4<R + 6-10’7<Dr) |
±(2-10’5-R + 1-10’7-Dr) |
200 МОм 6) |
1,4 мкА 7) |
±(5,6540-4<R + 340-6<Dr) |
±(8-10’5-R + 5-10’7-Dr) |
1 ГОм 6) |
1,4 мкА 7) |
±(2,06540-3<R + 1,5-10’5-Dr) |
±(440-4<R + 2,540-6<Dr) |
|
Таблица 16 - И |
змерение силы постоянного тока Keithley 2002 | ||
Верхний предел диапазона 1) |
Падение напряжения на входе, В, не более |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2 |
200 мкА |
0,25 |
±(3,5^10-М + 2,540-5<Di) |
±(540’5-1 + 5-10aD[) |
2 мА |
0,3 |
±(3,5^10-М + 240-5<Di) | |
20 мА |
0,35 | ||
200 мА |
0,35 |
±(3,75-10-4-I + 240-5<Di) | |
2 А |
1,1 |
±(7,5^10-М + 240-5<Di) 4) | |
|
Входной импеданс: сопротивление (1 ±0,02) МОм, емкость менее 140 пФ
Верхний предел диапазона 1) |
Пределы допускаемой абсолютной погрешности 2’3’4’5) | |||
Режим “Low Frequency Mode” | ||||
1 Гц < F < 10 Гц 6) |
10 Гц < F < 50 Гц |
50 Гц < F < 500 Гц |
500 Гц < F < 2 кГц | |
200 мВ |
±(940-4/U + 1,5-10'4-Du) |
±(640AU + 1,540-4<Du) |
±(3,540-4/U + 1,5^10-4Ou) |
±(340-4/U + 2-10'4<Du) |
2 В |
±(440-4/U + 1,540-4<Du) |
±(2,540-4/U + 1,540-4<Du) |
±(240-4/U + 240-4Ou) | |
20 В |
±(1-10’3-U + 1,5-10^-Du) |
±(640-4/U + 1,540-4<Du) |
±(3,540-4/U + 1,540-4<Du) |
±(340-4/U + 1,540-4<Du) |
200 В 7) |
±(540Ли + 1,540-4<Du) |
±(340-4/U + 1,540-4Ou) | ||
750 В 7) |
±(1,3-1O’3-U + 1,5-10^-Du) |
±(940-4/U + 1,540-4<Du) |
±(540-4/U + 1,540-4Ou) |
±(540-4/U + 1,540-4<Du) |
Верхний предел диапазона 1) |
Режим “Normal Mode” | |||
20 Гц < F < 50 Гц |
50 Гц < F < 100 Гц |
100 Гц < F < 2 кГц |
2 кГц < F < 10 кГц | |
200 мВ |
±(2,5-1O’3-U + 1,5-10^-Du) |
±(740-4/U + 1,540-4<Du) |
±(240-4/U + 240-4<Du) |
240-4/U + 240-4Ou) |
2 В | ||||
20 В |
±(340-4/U + 1,540-4Ou) |
±(440-4/U + 1,540-4<Du) | ||
200 В 7) | ||||
750 В 7) |
±(1-1O’3-U + 1,540-4<Du) |
±(540aU + 1,540-4Ou) |
±(640-4/U + 1,540-4<Du) | |
10 кГц < F < 30 кГц |
30 кГц < F < 50 кГц |
50 кГц < F < 100 кГц |
100 кГц < F < 200 кГц | |
200 мВ |
±(2,540-4^U + 240-4<Du) |
±(540Ли + 2-10-4<Du) |
±(3-10’3-U + 1,540-4Ou) |
±(7,5-10’3-U + 2,540-4<Du) 8) |
2 В | ||||
20 В |
±(540-4/U + 1,540-4Ou) |
±(740-4/U + 1,540-4<Du) | ||
200 В 7) | ||||
750 В 7) |
±(840-4/U + 1,5-10^-Du) |
±(1-10’3-U + 1,5* 10-4<Du) 6) |
±(5-1O’3-U + 1,540-4Ou) 6) |
- |
200 кГц < F < 1 МГц |
1 МГц < F < 2 МГц |
- |
- | |
200 мВ |
±(2-W2-U + 140-3-Du) |
±(5-1O’2-U + 2-10’3-Du) |
- |
- |
2 В | ||||
20 В |
±(4-W2-U + 240-3<Du) |
±(7-1O’2U + 240-3<Du) 6) |
- |
- |
200 В 7) |
±(4-W2U + 240-3<Du) 6) |
- | ||
Верхний предел диапазона 1) |
Пределы допускаемой дополнительной погрешности (/оС) 2) | |||
F < 100 кГц |
F > 100 кГц | |||
200 мВ |
±(4-10’s-U + 1-10_5-Du) |
±(1,4-10'4-U + 1-10’5-Du) | ||
2 В | ||||
20 В |
±(6-10’s-U + 1-10’5-Du) |
±(1,6-10'4-U + 1-10’5-Du) | ||
200 В | ||||
750 В |
±(1,2-10-4-U + 1-10’5-Du) |
±(2,240aU + 1-10’5-Du) |
Продолжение таблицы 17
-
1) Максимальное измеряемое значение на 5 % выше указанных верхних пределов для всех диапазонов, кроме 750 В, для которого максимальное измеряемое значение равно 775 В.
-
2) F - значение частоты, U - значение измеряемого напряжения; DU - верхний предел диапазона.
-
3) После времени прогрева 1 час.
-
4) На частотах F < 200 кГц погрешность нормируется для значений напряжения U > 0,01 •DU. Для значений напряжения 1^10-2^DU < U < 5^10-2^DU в диапазонах с верхним пределом 200 мВ, 2 В, 20 В и 200 В и значений напряжения 1-10-2 DU < U < 7- 10-2<Ои в диапазоне с верхним пределом 750 В к указанным значениям абсолютной погрешности следует добавить 1^10-4^DU. На частотах F > 200 кГц погрешность нормируется для значений напряжения U > 0,1-DU.
-
5) На частотах F > 2 кГц значения погрешности в режиме “Low Frequency Mode” такие же, как в режиме “Normal Mode”.
-
6) Типовые справочные значения погрешности в данном диапазоне частот.
-
7) Для значений напряжения U > 100 В к абсолютной погрешности следует добавить 1-10’5-U-[(U/100 В)2].
-
8) Типовое справочное значение погрешности для диапазона с верхним пределом 200 В.
Таблица 18 - Измерение среднеквадратических значений силы переменного тока Keithley 2002
Верхний предел диапазона 1) |
200 мкА |
2 мА |
20 мА |
200 мА |
2 А | |||
Падение напряжения на входе, В, не более |
0,35 |
0,45 |
0,5 |
0,5 |
1,5 | |||
Верхний предел диапазона 1) |
Пределы допускаемой абсолютной погрешности 2,3,4) | |||||||
20 Гц < F < 50 Гц |
50 Гц < F < 200 Гц |
200 Гц < F < 1 кГц |
1 кГц < F < 10 кГц | |||||
200 мкА |
±(3,5^10-М + 1,5-10"4-Di) |
±(2^10-М + 1,5-10’4-Di) |
±(440-М + 1,5-10-4-Di) |
±(5-10’3-I + 1,5-10'4-Di) | ||||
2 мА 20 мА |
±(340-М + 1,5-10"4-Di) |
±(1,5^10-М + 1,5-10’4-Di) |
±(1,2^10-М + 1,5-10-4-Di) |
±(1,2^10-M + 1,5-10'4-Di) | ||||
200 мА |
±(1,5^10-М + 1,5-10’4-Di) |
±(1,2^10-М + 1,5-10-4-Di) |
±(1,5^10-M + 1,5-10'4-Di) | |||||
2 А |
±(3,5^10-М + 1,5-10"4^Di) 5) |
±(2^10-М + 1,5-10’4<Di) 5) |
±(3-10’3-I + 1,5-10"4<Di) 5) |
±(4,5^10-M + 1,5-10-4-Di) 5) | ||||
10 кГц < F < 30 кГц |
30 кГц < F < 50 кГц |
50 кГц < F < 100 кГц |
- | |||||
200 мкА |
- |
- |
- | |||||
2 мА 20 мА |
±(2,5^10-М + 1,5^10-4<Di) 6) |
±(3^10-М + 1,5-10’4<Di) 6) |
±(540-М + 1,5-10'4-Di) 6) | |||||
200 мА |
±(5-10’3-I + 1,5^10-4<Di) 6) |
±(Г10-М + 1,5-10’4<Di) 6) |
±(340-24 + 1,5-10'4-Di) 6) | |||||
2 А |
±(1,5^10-М + 1,5^10-4<Di) 5,6) |
±(4^10-М + 1,5^10-4<Di) 5,6) |
- | |||||
Пределы допускаемой дополнительной погрешности (/оС) 2): ±(1 • 10-4J + 1 • 10’5-D[) | ||||||||
|
Измеряемые значения 1) |
Пределы допускаемой относительной погрешности, % 4) | |
Для входного сигнала напряжения 2) | ||
Частота F |
Период T | |
1 Гц < F < 15 МГц |
67 нс > T > 1 с |
±0,03 |
Для входного сигнала силы тока 3) | ||
Частота F |
Период T | |
1 Гц < F < 1 МГц |
1 мкс > T > 1 с |
±0,03 |
|
Метрологические характеристики мультиметров Keithley 2010
Таблица 20 - И |
змерение постоянного напряжения Keithley 2010 | ||
Верхний предел диапазона 1) |
Входное сопротивление |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
100 мВ |
>10 ГОм |
±(3,7-10’5-U + 940-6<Du) 4) |
±(240-6/U + 640-6<Du) |
1 В |
±(2^ |
±(2-10aU + 1-10aDu) | |
10 В |
±(2,4-10’5-U + 4^10-6<Du) | ||
100 В |
(10 ±0,1) МОм |
±(4-10’5-U + 540-6Ои) |
±(540aU + 1-10'6-DU) |
1000 В |
±(4,1-10’5-U + 640-6<Du) 5) | ||
|
Таблица 21 - И |
змерение электрического сопротивления постоянному току Keithley 2010 | ||
Верхний предел диапазона 1) |
Сила испытательного тока |
Пределы допускаемой основной абсолютной погрешности 2,3,4) |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
10 Ом 5) |
10 мА |
±(7,5-10’5-R + 1-10"5-Dr) 8) |
±(840-6<R + 640-6<Dr) |
100 Ом |
1 мА |
±(8,2-10’5-R + 1-10’5<Dr) 8) | |
1 кОм |
1 мА |
±(9,5-10’5-R + 240-6<Dr) 8) |
±(840-6<R + 1-10aDr) |
10 кОм |
100 мкА |
±(5-10’5-R + 240-6<Dr) 8) | |
100 кОм |
10 мкА |
±(7-10’5-R + 740-6Or) | |
1 МОм |
10 мкА |
±(8,5-10’5-R + 440-6<Dr) | |
10 МОм 6) |
0,64 мкА 7) |
±(4,2540-4<R + 440-6<Dr) |
±(740-5<R + 140-6<Dr) |
100 МОм 6) |
0,64 мкА 7) |
±(1,5-10’3-R + 440-6<Dr) |
±(3,8540-4<R + 140-6<Dr) |
Продолжение таблицы 21
-
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
-
2) R - значение измеряемого сопротивления; DR - верхний предел диапазона.
-
3) После времени прогрева 2 часа.
-
4) Значения погрешности указаны для 4-х проводной схемы, для 2-х проводной схемы к значениям абсолютной погрешности следует добавить 1 Ом.
-
5) Только 4-х проводная схема.
-
6) Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, должна быть не более 10 %.
-
7) К источнику тока параллельно подключен прецизионный резистор 10 МОм.
-
8) С функцией компенсации смещения нуля (“Offset Compensation On”).
Таблица 22 - Измерение силы постоянного тока Keithley 2010
Верхний предел диапазона 1) |
Падение напряжения на входе, В, не более |
Пределы допускаемой основной абсолютной 2,3) погрешности ’ |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
10 мА |
0,15 |
±(^ |
±(5-10’5-I + 540-6<D9 |
100 мА |
0,18 |
±(^ | |
1 А |
0,35 |
±(84^ | |
3 А |
1,0 |
±(1,2^10-М + 440-5<Di) | |
|
Таблица 23 - Измерение среднеквадратических значений переменного напряжения Keithley 2010
Верхние пределы диапазонов 1,4): 100 мВ; 1 В; 10 В; 100 В; 750 В | ||
Входной импеданс: сопротивление (1 ±0,02) МОм, емкость менее |
00 пФ | |
Диапазон частот 2,4) |
Пределы допускаемой основной абсолютной погрешности 2,3,5) |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
3 Гц < F < 10 Гц |
±(3,5-10’3-U + 340-4<Du) 6) |
±(3,540aU + 340-5<Du) |
10 Гц < F < 20 кГц |
±(640AU + 3-10'4-DU) |
±(5-10’5-U + 3^10-5<Du) |
20 кГц < F < 50 кГц |
±(1,2-10’3-U + 5^10-4<Du) |
±(6-10’5-U + 5^10-5<Du) |
50 кГц < F < 100 кГц |
±(6-10’3-U + 840-4<Du) |
±(1-10'4-U + 640-5<Du) |
100 кГц < F < 300 кГц |
±(4-10’2-U + 540-3<Du) |
±(340-4/U + 1-10"4-Du) |
|
Верхний предел диапазона 1) |
Падение напряжения на входе, В, не более |
Диапазон частот 2) |
Пределы допускаемой основной абсолютной погрешности 2,3,4) |
Пределы допускаемой дополнительной погрешности (/оС) 2) |
1 А |
0,3 |
3 Гц < F < 10 Гц |
±(3^10-М + 440-4<Di) 5) |
±(3,5-10"4-I + 6-10’5-Di) |
10 Гц < F < 3 кГц |
±(Ы0-3^1 + 440-4<Di) |
±(1,5-10"4-I + 6-10’5-Di) | ||
3 кГц < F < 5 кГц |
±(1,4-10’3-I + 4^10-4<Di) | |||
3 А |
1,0 |
3 Гц < F < 10 Гц |
±(3,5^10-М + 640-4<DO 5,6) |
±(3,5Ч0-44 + 640-5D) |
10 Гц < F < 3 кГц |
±(1,5^10-М + 640-4<Di) 6) |
±(1,540л4 + 6-10’5-Di) | ||
3 кГц < F < 5 кГц |
±(1,8^10-М + 640-4<Di) 6) | |||
|
Таблица 25 - Измерение частоты и периода Keithley 2010
Измеряемые значения |
Пределы допускаемой относительной погрешности, % 1,2,3) | |
Частота F |
Период T | |
3 Гц < F < 500 кГц |
333 мс > T > 2 мкс |
±0,01 |
|
Таблица 26 - Основные технические характеристики
Габаритные размеры (без ручки и ножек), мм |
ширина |
глубина |
высота |
214 |
370 |
90 | |
Масса, кг, не более | |||
Keithley 2000, Keithley 2010 |
2,9 | ||
Keithley 2001, Keithley 2012 |
4,2 | ||
Напряжения сети питания, В |
100/ 120/ 220/240 | ||
Частота сети питания, Гц |
50; 400 | ||
Потребляемая мощность, Вт, не более | |||
Keithley 2000, Keithley 2010 |
22 | ||
Keithley 2001, Keithley 2012 |
55 | ||
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха, % |
от 0 до 50 до 80 при температуре 35 °C |
