Наименование и обозначение

Кол-во

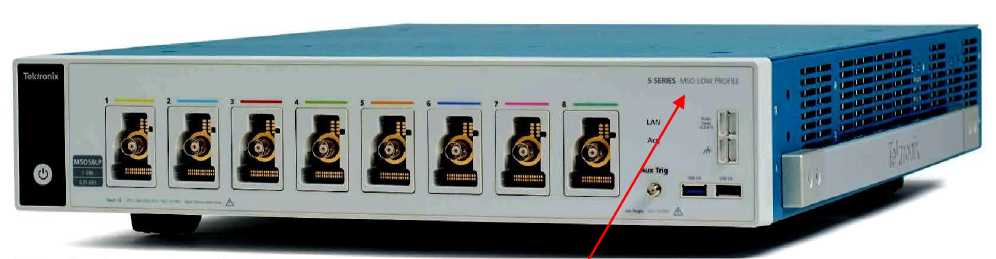

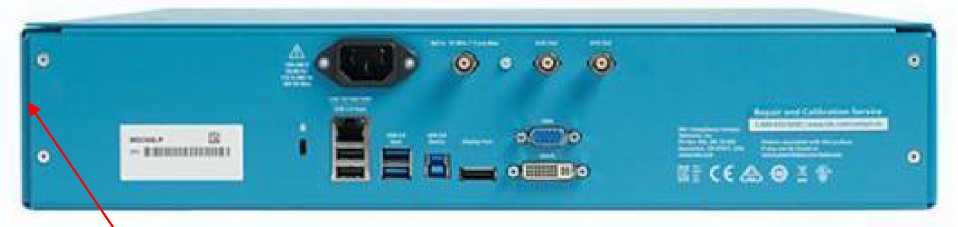

Осциллограф цифровой MSO58LP

1 шт.

Опция 5-AFG

1 шт. по заказу

Комплект деталей для монтажа в стойку

1 шт.

Кабель сетевой

1 шт.

Руководство по инсталляции и безопасности 071-3568

1 шт.

Руководство по эксплуатации 077-1404-00

1 шт.

Методика поверки MSO58LP/Mn-2018

1 шт.

Наименование характеристики

Значение

1

2

АНАЛОГОВЫЕ КАНАЛЫ

Количество каналов

8

Максимальное разрешение АЦП, бит

12

Максимальная скорость выборки (частота дискретизации), ГГц

6,25

Максимальная длина записи отсчетов в память

125М0⁶

Коэффициент развертки

от 200 пс/дел до 1000 с/дел

Входное сопротивление Rвх

(1±0,01) МОм

(50±0,5) Ом

Количество делений вертикальной шкалы

±5

Коэффициент отклонения Ко, в последовательности 1-2-5, или п

эоизвольно по выбору ¹⁾

Rвх = 1 МОм

от 0,5 мВ/дел до 10 В/дел

Rвх = 50 Ом

от 0,5 мВ/дел до 1 В/дел

Пределы допускаемой относительной погрешности коэффициента отклонения

(при температуре не более 30 °C), %

Ко < 1 мВ/дел

±2

Ко > 1 мВ/дел

±1

Остаточное смещение по вертикали Асм, делений, не более

Rbx = 1 МОм

±0,2

R.bx = 50 Ом; Ко = 1 мВ/дел

±0,2

Rbx = 50 Ом; Ко > 1 мВ/дел

±0,1

Диапазон установки напряжения смещения Ucm, В

Rbx = 1 МОм

Ко < 63 мВ/дел

±1

64 мВ/дел < Ко < 999 мВ/дел

±10

Ко > 1 В/дел

±100

Rвх = 50 Ом

Ко < 63 мВ/дел

±1

Ко > 64 мВ/дел

±10

1) Ко = 0,5 мВ/дел является цифровым увеличением масштаба Ко = 1 мВ/дел

1

2

Пределы допускаемой абсолютной погрешности установки напряжения смещения, В

±(0,005 • Кем + Дсм^Ко)

Верхняя частота полосы пропускания

(входное сопротивление 50 Ом, Ко > 1 мВ/дел), МГц

1000

Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора 6₀ при выпуске из производства или после подстройки в рабочем диапазоне температур

±110'⁶

Пределы допускаемого относительного дрейфа частоты опорного генератора за один год 6n

±l,510’⁶

Пределы допускаемой относительной погрешности измерения временных интервалов от 1 мс и более

±(5o + N-5n), N - k-bo лет после подстройки

КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

Количество каналов на один аналоговый входной канал

8

Максимальная частота дискретизации, МГц

500

Диапазон установки порогов срабатывания, В

±40

Разрешение порогов срабатывания, мВ

10

Пределы допускаемой абсолютной погрешности установки порогов срабатывания, В (типовое справочное значение)

±(0,03-Uh + 0,1)

ЦИФРОВОЙ ВОЛЬТМЕТР

Диапазон измерений, В

±50<от1ел

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, В

±(0,015^/U + 0,005^/Нсм +

0,1 • Ко^дел)

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %

±2

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 5-AFG)

Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac

Максимальная частота дискретизации, МГц

250

Максимальное количество точек сигнала произвольной формы

1,28М0⁵

Диапазон частот сигналов

Sine

от 0,1 Гц до 50 МГц

Square, Pulse

от 0,1 Гц до 25 МГц

Ramp, Triangle

от 0,1 Гц до 500 кГц

Gaussian, Lorentz, Haversine, Exponential rise/fall

до 5 МГц

Sin(x)/x

до 2 МГц

Пределы допускаемой относительной погрешности частоты (Sine, Square, Pulse, Ramp)

частота до 10 кГц включ.

±1,310’⁴

частота св. 10 кГц

:5 |()-'

Сопротивление нагрузки (по выбору)

50 Ом; 1 МОм

Диапазон установки амплитуды сигнала, В

сопротивление нагрузки

Arbitrary, Sine, Square, Pulse, Ramp, Triangle, Random noise, Cardiac

50 Ом

от 0,01 до 2,5

от 0,01 до 2,5

1 МОм

от 0,02 до 5

от 0,02 до 5

Gaussian, Haversine, Exponential rise/fall

от 0,01 до 1,25

от 0,02 до 2,5

Lorentz

от 0,01 до 1,2

от 0,02 до 2,4

Sin(x)/x

от 0,01 до 1,5

от 0,02 до 3

1

2

Диапазон установки постоянного напряжения смещения исм, В

сопротивление нагрузки 50 Ом

±1,25

сопротивление нагрузки 1 МОм

±2,5

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Дисм, В

±(0,015^/Нсм + 0,001)

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения и (п-п) на частоте 1 кГц, В

±0,015-U + Дисм

Неравномерность амплитудно-частотной характеристики синусоидального сигнала, дБ,

не более (типовые справочные значения)

частота до 1 кГц включ.

±0,5

частота св. 1 кГц

±1,5

Коэффициент гармоник синусоидального сигнала на нагрузке 50 Ом, %, не более

(типовые справочные значения)

амплитуда сигнала 200 мВ и более

1,0

амплитуда от 50 до 200 мВ

2,5

ВЫХОД СИНХРОНИЗАЦИИ AUX OUT

Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG

Верхний уровень сигнала, В

сопротивление нагрузки 50 Ом

>1,0

сопротивление нагрузки 1 МОм

>2,5

Нижний уровень сигнала, В

сопротивление нагрузки 50 Ом

<0,25

сопротивление нагрузки 1 МОм

<0,7

ВХОД СИНХРОНИЗАЦИИ

Частота сигнала, МГц

от 9,99996 до 10,00004

Диапазон амплитуды напряжения (п-п), В

от 1,5 до 7,0

Входное сопротивление, кОм

1,2±0,24

Частота сети питания, Гц

50; 400

Напряжение сети питания, В

частота 50 Гц

от 90 до 262

частота 400 Гц

115=1=11,5

Потребляемая мощность, Вт, не более

400

Габаритные размеры, мм

ширина

432

глубина

606

высота

88

Масса, кг, не более

11,6

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %

от 5 до 90

Электромагнитная совместимость

по ГОСТ Р МЭК 61326-1-2014

Безопасность

по ГОСТ IEC 61010-1-2014
