Номер по Госреестру СИ: 56083-13
56083-13 Генераторы тестовых телевизионных сигналов
(TG8000 с модулями GPS7, HD3G7)
Назначение средства измерений:
Генераторы тестовых телевизионных сигналов TG8000 с модулями GPS7, HD3G7 предназначены для воспроизведения цифровых телевизионных сигналов изображения и звука, и применяются при разработке, монтаже, настройке и эксплуатации телерадиовещательной аппаратуры, а также для метрологического обеспечения телевизионного оборудования.
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор базового блока TG8000 и выполняет функции управления режимами работы.
Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты |
«низкий» ио WELMEC 7.2 для категории Р |
идентификационное наименование |
TG8000 Firmware |
идентификационный номер версии |
1.1 и выше |
место пломбирования

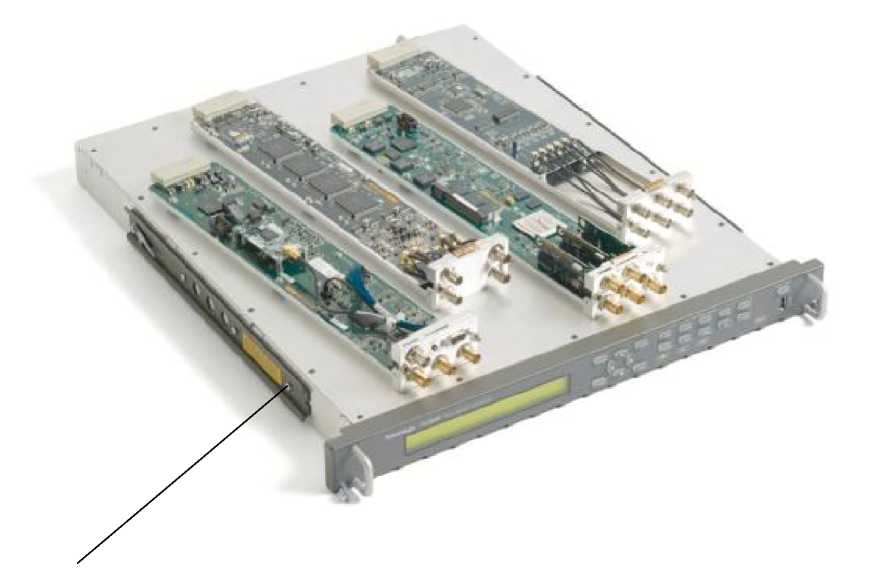

Фотография - общий вид TG8000 с модулями
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе «Основные операции» руководства по эксплуатации 071-3038-01.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам тестовых телевизионных сигналов TG8000 с модулями GPS7, HD3G7
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты .
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 2018-2013. Генераторы тестовых телевизионных сигналов TG8000 с модулями GPS7, HD3G7. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 29.11.2012 г.
Средства поверки:
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
стандарт частоты (для поверки базового блока) относительная погрешность частоты 10 МГц не более ± Г10-8; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± Г10-10; уровень сигнала + 7 дБм |
частотомер (для поверки базового блока) разрешение при измерении частоты 10 МГц не менее 10 разрядов |
частотомер универсальный Tektronix FCA3000 диапазон частот 0 до 300 MHz; разрешение 12 разрядов |
генератор телевизионных сигналов (для поверки базового блока) цифровой сигнал SD формата PAL; вход внешней синхронизации 10 МГ ц |
генератор тестовых телевизионных сигналов Tektronix TG8000 с модулями AGL7, ATG7 цифровой сигнал SD PAL; вход внешней синхронизации 10 МГ ц |
вольтметр постоянного напряжения (для поверки GPS7) относительная погрешность измерения напряжения 700 мВ не более 0,1 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения напряжения 700 мВ не более 0,004 % |
осциллограф цифровой (для поверки GPS7) диапазон частот от 0 до 100 MHz; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 2,5 % |
осциллограф цифровой Tektronix TDS3012G диапазон частот от 0 до 100 MHz; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 2 % |
анализатор телевизионных сигналов (для поверки GPS7) диапазон амплитуды импульсов цифрового видеосигнала на входе (800 ± 80) мВ; режим векторного анализа композитного ТВ сигнала |
анализатор телевизионных сигналов Tektronix WFM7200 с опцией CPS диапазон амплитуды импульсов цифрового видеосигнала на входе (800 ± 80) мВ; режим векторного анализа композитного ТВ сигнала |
осциллограф цифровой (для поверки HD3G7) диапазон частот от 0 до 1 ГГц; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 1 % |
осциллограф цифровой Tektronix DPO7104 диапазон частот от 0 до 1 ГГц; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 1 % |
анализатор телевизионных сигналов (для поверки HD3G7) абсолютная погрешность измерений длительности фронта по глазковой диаграмме не более ± 40 пс |
анализатор телевизионных сигналов Tektronix WFM7200 с опциями EYE или PHY абсолютная погрешность измерений длительности фронта по глазковой диаграмме не более ± 20 пс |
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс (8621)58993156
Заявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3; тел./факс (499)154-74-86
В слоты базового блока (шасси) TG8000 могут быть установлены модули генерации сигналов в соответствии с заказом (до четырех модулей в одном блоке), назначение которых указано в таблице ниже.
обозначение |
назначение |
GPS7 |
синхронизация телевизионного видеосигнала по навигационной системе GPS |
HD3G7 |
генерация цифрового сигнала видео 3G с встроенным сигналом Embedded Audio |
Модули поставляются по заказу при поставке или дополнительно.
Внешнее управление осуществляется по интерфейсу Ethernet 10/100/1000BASE-T.
Порт USB на передней панели базового блока позволяет производить загрузку различных файлов пользователя, таких как сигнальные файлы, файлы заставок и файлы предварительных установок. На DVD-диске предоставляются библиотека сигналов, пакеты программных приложений и документация по прибору.
Жидкокристаллический дисплей базового блока имеет две строки длиной по 40 символов. Меню дисплея имеет две строки текста, где первая строка показывает положение в текущем меню, вторая строка - текущий выбор установленного параметра.
Конструкция представляет собой базовый блок, который может быть встроен в стойку, и модули, устанавливаемые в слоты на задней панели блока.
Внешний вид генераторов тестовых телевизионных сигналов TG8000 с модулями GPS7, HD3G7 показан на фотографии.
По условиям эксплуатации генераторы тестовых телевизионных сигналов TG8000 с модулями GPS7, HD3G7 соответствуют группе 3 ГОСТ 22261-94.
наименование и обозначение |
кол-во |
генератор тестовых телевизионных сигналов TG8000 (базовый блок) |
1 |
модули GPS7, HD3G7 |
по заказу |
наименование и обозначение |
кол-во |
компакт-диск с библиотекой сигналов и документацией |
1 |
комплект крепежных деталей для монтажа в стойку |
1 |
руководство по эксплуатации на CD на русском языке 071-3038-01 |
1 |
методика поверки МП РТ 2018-2013 |
1 |
МОДУЛЬ СИНХРОНИЗАЦИИ GPS7 | |
параметры приемника GPS | |
тип соединителя антенного входа “ANTENNA” |
BNC 50 Ом |
частота принимаемого сигнала |
1575,42 МГц |
номинальное выходное напряжение источника питания антенны |
3,3 и 5,0 В |
выходное сопротивление источника питания |
12 Ом |
кратковременная нестабильность фазы в режиме синхронизации по GPS за 30 секунд через 20 минут после включения |
± 40 о |
параметры входов и выходов видеосигнала | |
количество каналов |
3 |
тип соединителей |
BNC 75 Ом |
выходные и входные сигналы |
обозначение порта |
выходы “Black burst”, “HD Trilevel sync” |
“BLACK 1 / REF IN” “BLACK 2” “BLACK 3 / 10MHz” |
выход “10 MHz sine wave” |
“BLACK 3 / 10MHz” |
вход сигнала синхронизации частотой 1; 3;58; 4,43; 5; 10 МГц |
“BLACK 1 / REF IN” |
смещение нуля сигналов “Black burst ”, “Trilevel sync”, не более |
± 50 мВ |
номинальная амплитуда сигнала “PAL Black burst ” |
300 ± 6 мВ |
номинальные уровни сигнала “PAL Trilevel sync” |
± (300 ± 6) мВ |
пределы допускаемого смещения нуля в калибровочном режиме (постоянное напряжение) |
± 40 мВ |
пределы допускаемой относительной погрешности амплитуды в калибровочном режиме (постоянное напряжение 700 мВ) |
± 1 % |
амплитуда сигнала “10 MHz sine wave” |
1,5 В п-п |
пределы допускаемой относительной погрешности амплитуды |
± 10% |
МОДУЛЬ ГЕНЕРАТОРА ВИДЕОСИГНАЛОВ 3 Gb/s SDI HD3G7 | |
параметры цифровых видеосигналов SDI | |
входной канал |
“SDI IN” |
выходные каналы |
“SIGNAL 1” “SIGNAL 2” |
тип соединителей |
BNC 75 Ом |
частота и формат входного сигнала HD-SDI: 1,485 Гбит/с; SMPTE 292М | |
допускаемая амплитуда входного сигнала форматы выходного сигнала: SMPTE 425М / 274/ 292/ 296/ 424 |
800 ± 80 мВ |
амплитуда импульсов цифрового сигнала на выходе |
800 мВ |
пределы основной допускаемой относительной погрешности амплитуды импульсов при температуре (23 ± 5) оС |
± 3 % |
длительность фронта и среза импульсов (20/80%), не более |
135 пс |
встроенные каналы звука “AES Embedded Audio” | |
количество каналов |
32 (4x2 групп, 8 пар) |
тактовая частота пакетов AES |
48 кГц |
разрядность цифрового кода PCM |
24 бит |
частота аналогового сигнала |
от 10 Гц до 20 кГц |
уровень аналогового сигнала относительно полной шкалы1 |
от - 60 до 0 дБ |
параметры выхода синхронизации “TRIGGER” | |
тип соединителя |
BNC 50 Ом |
формат сигнала: 148,5 МГц (кадрированные импульсы, линейные импульсы) | |
номинальное значение амплитуды сигнала |
720 ± 72 мВ |
БАЗОВЫЙ БЛОК (ШАССИ) TG8000 | |
максимальное количество устанавливаемых модулей |
4 |
относительный годовой дрейф частоты опорного генератора, не более |
± 1Ы0-7 |
относительная нестабильность в рабочем диапазоне температур, не более |
± 1-10-8 |
диапазон захвата внешней синхронизации |
± 50Ы0-6 |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
напряжение и частота сети переменного тока |
220 ± 22 В; 50 ± 0,5 Гц |
потребляемая мощность, не более |
120 В-А |
габаритные размеры (высота х ширина х глубина), мм | |
модулей |
42 х 79 х 394 |
шасси |
44 х 483 х 569 |
масса, не более |
6,0 кг |
диапазон рабочих температур |
от 0 до + 50 °C |
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
безопасность |
но ГОСТ Р 52319-2005 |
примечание 1. 0 дБ полной шкалы соответствует напряжению 9,757 В (скз)
