Номер по Госреестру СИ: 74288-19
74288-19 Электрометры программируемые
(Keithley 6514)
Назначение средства измерений:
Электрометры программируемые Keithley 6514 (далее - электрометры) предназначены измерения постоянного напряжения и силы тока, электрического сопротивления постоянному току и электрического заряда.

Внешний вид.

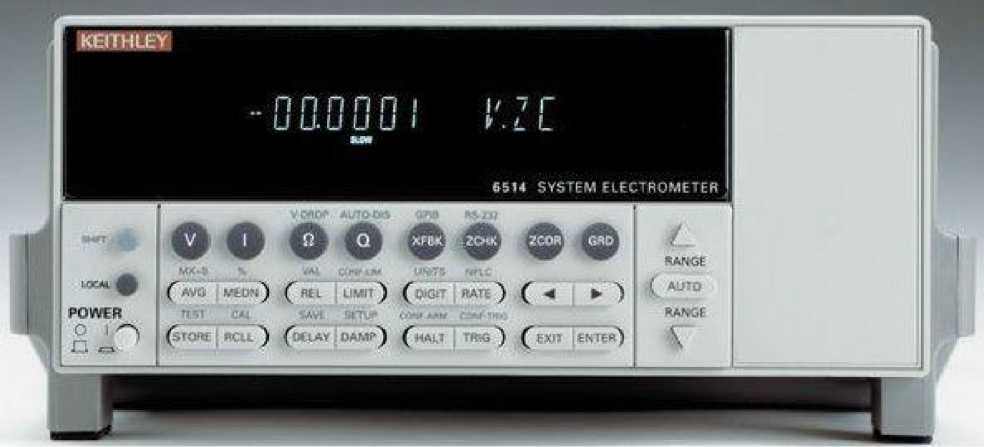

Электрометры программируемые
Рисунок № 1
Программное обеспечение
Установленное на микроконтроллере программное обеспечение служит для управления режимами работы и обработки измерительной информации, калибровочные константы хранятся в энергонезависимой памяти. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2-2015).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
6514 Firmware |
Номер версии (идентификационный номер) |
A11 и выше |
Знак утверждения типа
Знак утверждения типананосится в левой стороне задней панели корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к электрометрам программируемым Keithley 6514
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
Поверка
Поверкаосуществляется по документу К16514/МП-2019 «ГСИ. Электрометры программируемые Keithley 6514. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 18.01.2019 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5730A, регистрационный номер 60407-15;
-
- набор эталонных мер сопротивления и емкости JW Solutions 5156DR; регистрационный номер 57171-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в левой стороне задней панели корпуса в виде наклейки (место нанесения показано на рисунке 2) и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C.
Тел.: (8621)38960893, факс: (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4 Тел.: (499)750-70-72, тел./факс: (495)984-70-88
Web-сайт: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4 Тел./факс: (495)926-71-70
Web-сайт: http://www.actimaster.ru
E-mail: https://www.actimaster.ru/metrologic-lab
Принцип действия электрометров основан на аналого-цифровом преобразовании входного напряжения или силы тока в цифровой код с применением высокоомных входных устройств и предварительного усилителя тока.
Измерение сопротивления осуществляется путем измерения падения напряжения на исследуемом объекте при подаче на него испытательного тока от внутреннего источника.
Измерение заряда производится посредством измерения напряжения на прецизионном конденсаторе.
Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. Параметры установленных режимов работы, значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Электрометры выполнены в настольном исполнении в виде моноблока, имеющего складную ручку для переноски. Знак поверки в виде наклейки размещается в середине боковой панели. Вид передней панели показан на фотографии 1, вид задней панели - на фотографии 2.

Рисунок 1 - Вид передней панели
место нанесения знака утверждения типа и знака поверки
схема пломбирования (краска под винт)
Рисунок 2 - Вид задней панели
Таблица 4 - Комплектность электрометров
Наименование и обозначение |
Кол-во |
Электрометр программируемый Keithley 6514 |
1 шт. |
Кабель сетевой |
1 шт. |
Кабель измерительный триаксиальный 237-ALG-2 |
1 шт. |
Принадлежности |
по заказу |
Руководство по эксплуатации 6514E-900-01R |
1 шт. |
Методика поверки KI6514/Mn-2019 |
1 шт. |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Верхний предел диапазона |
Разрешение (6 Ц разрядов) |
Пределы допускаемой основной абсолютной погрешности при температуре (23 ±5) °C |
Пределы допускаемой дополнительной абсолютной погрешности в интервалах температуры от 0 до 18 °C и от 28 до 50 °C |
1 |
2 |
3 |
4 |
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯ |
ЖЕНИЯ 1,2) | ||
2 В |
1 мкВ |
±(2,540-4/U + 2-10’5-Um) |
±(3-10’5-U + 1-10’5-Um)/°C |
20 В |
10 мкВ |
±(2,540-4^U + 1,5-10’5-Um) |
±(240-5^U + 540AUm)/°C |
200 В |
100 мкВ |
±(640-4/U + 1,5-10’5-Um) |
±(2-10’5-U + 540AUm)/°C |
|
Продолжение таблицы 2
1 |
2 |
3 |
4 |
ИЗМ] |
ЗРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА 1) | ||
20 пА |
10 аА |
±(Н10-2Н + 1,5Л0-44ш) |
±(Ы10-М + 2,540-5^Im)/°C |
200 пА |
100 аА |
±(Н10-2Н + 2,5-10’5-Im) |
±(Ы10-М + 540-6^Im)/°C |
2 нА |
1 фА |
±(2Ы0-3Н + 1,5Л0-44ш) |
±(Ы10-М + 140-5^Im)/°C |
20 нА |
10 фА |
±(2Ы0-3Н + 2,5-10’5-Im) |
±(3H0-4H + 540-6^Im)/°C |
200 нА |
100 фА |
±(2Ы0-3Н + 2,5-10’5-Im) |
±(3H0-4H + 540-6^Im)/°C |
2 цА |
1 пА |
±(Н10-3Л + 5-10’5-Im) |
±(5H0-5H + 140-5^Im)/°C |
20 цА |
10 пА |
±(Н10-3Н + 2,5-10’5-Im) |
±(5H0-5H + 540-6^Im)/°C |
200 цА |
100 пА |
±(Н10-3Н + 2,5-10’5-Im) |
±(5H0-5H + 540-6^Im)/°C |
2 мА |
1 нА |
±(Н10-3Л + 5-10’5-Im) |
±(8H0-5H + 140-5^Im)/°C |
20 мА |
10 нА |
±(Н10-3Н + 2,5-10’5-Im) |
±(8H0-5H + 540-6^Im)/°C |
ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ 2,3) | |||
2 кОм |
1 мОм |
±(2-10’3-R + 5-10’5-Rm) |
±(E10-4^R + 240-5<Rm)/°C |
20 кОм |
10 мОм |
±(1,5-10’3-R + 1,5-10’5-Rm) |
±(E10-4^R + 540-6<Rm)/°C |
200 кОм |
100 мОм |
±(2,5-10’3-R + 1,5-10’5-Rm) |
±(E10-4^R + 540-6<Rm)/°C |
2 МОм |
1 Ом |
±(2,5-10’3-R + 2-10’5-Rm) |
±(240-4^R + 1-10’5-Rm)/°C |
20 МОм |
10 Ом |
±(2,5-10’3-R + 1,5-10’5-Rm) |
±(240-4^R + 540-6<Rm)/°C |
200 МОм |
100 Ом |
±(3-10’3-R + 1,5-10’5-Rm) |
±(240-^R + 540-6<Rm)/°C |
2 ГОм |
1 кОм |
±(1,5-10’2-R + 2-10’5-Rm) |
±(440-^R + 1-10’5-Rm)/°C |
20 ГОм |
10 кОм |
±(1,5-10’2-R + 1,5-10’5-Rm) |
±(440-^R + 540-6<Rm)/°C |
200 ГОм |
100 кОм |
±(1,5-10’2R + 1,5-10’5-Rm) |
±(440-^R + 540-6<Rm)/°C |
ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОГО ЗАРЯДА 4) | |||
20 нКл |
10 фКл |
±(440-3^Q + 2,540-^Qm) |
±(440-^Q + 540-6^Qm)/°C |
200 нКл |
100 фКл |
±(440-3^Q + 2,540-^Qm) |
±(440-^Q + 540-6^Qm)/°C |
2 мкКл |
1 пКл |
±(140-2^Q + 2,540-^Qm) |
±(540-^Q + 540-6^Qm)/°C |
20 мкКл |
10 пКл |
±(140-3^Q + 2,540-^Qm) |
±(540-^Q + 540-6^Qm)/°C |
|
Таблица 3 - Основные технические характеристики
1 |
2 |
Частота сети питания, Гц |
50 ±1 |
Напряжение сети питания, В |
от 210 до 250 |
Потребляемая мощность, Вт, не более |
400 |
Габаритные размеры, мм | |
ширина |
214 |
глубина |
369 |
высота |
90 |
Масса, кг, не более |
4,6 |
Продолжение таблицы 2
1 |
2 |
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха, % |
от 0 до 50 до 70 (при температуре до 35 °C) |
