Назначение средства измерений:
Мультиметры Keithley DMM7510 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления постоянного тока, электрической емкости, частоты и периода.

Внешний вид.
Мультиметры
Рисунок № 1

Внешний вид.
Мультиметры
Рисунок № 2
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы и выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентис |
икационное наименование |
DMM7510 Firmware |
Идентис |
икационный номер версии |
1.0.0 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах 6 - 8 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам Keithley DMM7510
-
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3. ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 до 2409 Гц.
-
4. ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 30 А.
-
5. ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
-
6. ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
7. ГОСТ Р 8.767-2011. ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1-10-1 до 1 • 106 Гц.
-
8. ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
9. ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
-
10. ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
Поверка
Поверкаосуществляется по документу РТ-МП-2814-551-2015 «ГСИ. Мультиметры Keithley DMM7510. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.11.2015 г.
Рекомендуемые средства поверки:
-
- калибратор многофункциональный Fluke 5720A с усилителем Fluke 5725A; номер реестра 52495-13;
-
- мультиметр Agilent 3458A; номер реестра 52495-13;
-
- мера электрического сопротивления универсальная однозначная МС 3080М номиналом 0,001 Ом с классом точности не хуже 0,01; номер реестра 61295-15;
-
- меры электрического сопротивления универсальные однозначные МС 3080М номиналами 1; 10 Ом с классом точности 0,001; номер реестра 61295-15;
-
- катушка электрического сопротивления Р4030-М1 (1 ГОм); номер реестра 2825-88;
-
- магазин емкости Р5025; номер реестра 5395-76;
-
- генератор сигналов произвольной формы Tektronix AFG3021C; номер реестра 53102-13.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай
Адрес:1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C
Тел. (8621)38960893; Факс (8621)58993156; E-mail: moscow@tektronix.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85; E-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Тел.: +7(499)544-00-00, +7(499)129-19-11; Факс: +7(499)129-99-96; E-mail: info@rostest.ru
Принцип действия основан на преобразовании мгновенных значений аналогового входного сигнала в цифровой код посредством аналого-цифрового преобразователя (АЦП) с применением масштабирующих усилителей, потенциометрических схем, прецизионных резисторов и опорного генератора частоты. В стандартных режимах используется АЦП с разрядностью 32 бит, для измерения мгновенных значений напряжения и силы тока используется скоростной АЦП с частотой дискретизации 1 МГц и разрядностью 18 бит, при этом сигнал на дисплее может быть представлен в виде осциллограммы.
Мультиметры оснащены графическим сенсорным дисплеем, который позволяет быстро задавать и переключать режимы и функции измерений.
Связь с компьютером и другими внешними устройствами осуществляется с помощью стандартных интерфейсов GPIB (IEEE488), Ethernet (LAN) и USB, разъемы которых установлены на задней панели. На задней панели также имеются дополнительные входные разъемы.
Конструктивно мультиметры изготовлены в виде настольного моноблока. Виды передней и задней панелей мультиметров приведены на рисунках 1 и 2. По заказу возможно исполнение мультиметров без лицевой панели и без ручки для переноски.
место нанесения знака утверждения типа и знака поверки

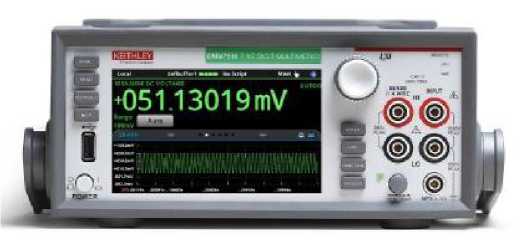

Рисунок 1 - Вид передней панели

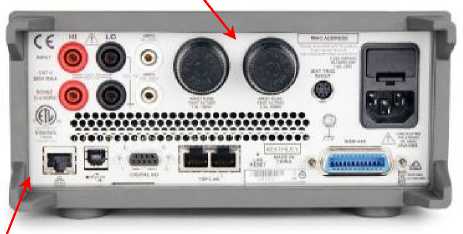

место пломбирования (защитный стикер) Рисунок 2 - Вид задней панели
Комплектность мультиметров приведена в таблице 3.
Таблица 3 - Комплектность
Наименование и обозначение |
Кол-во |
Мультиметр Keithley DMM7510 (базовое исполнение) | |
Мультиметр Keithley DMM7510-NFP (без лицевой панели) |
1 шт. |
Мультиметр Keithley DMM7510-RACK (без ручки) |
по заказу |
Мультиметр Keithley DMM7510-NFP-RACK (без лицевой панели и ручки) | |
Кабель измерительный 1756 |
1 шт. |
Кабель USB-B-1 длиной 1 м с разъемами тип A и тип B |
1 шт. |
Кабель TCP-LINK/Ethernet |
1 шт. |
Компакт-диск с документацией |
1 шт. |
Принадлежности |
по заказу |
Руководство по эксплуатации DMM7510-900-01R (на компакт-диске) |
1 шт. |
Методика поверки РТ-МП-2814-551-2015 |
1 шт. |
Примечания к таблицам 2.1 - 2.11 даны после таблицы 2.11.
Таблица 2.1 - Измерение постоянного напряжения
Верхние пределы диапазонов 1) |
± 100 мВ |
± 1 В |
± 10 В |
± 100 В |
± 1000 В | |
Разрешение |
10 нВ |
100 нВ |
1 мкВ |
10 мкВ |
100 мкВ | |
Входное сопротивление |
> 10 ГОм; (10 ± 0,1) МОм |
(10 ± 0,1) МОм | ||||
Пределы допускаемой абсолютной погрешности измерения напряжения, в формулах ниже U - значение измеряемого напряжения DU - верхний предел диапазона | ||||||
верхний предел диапазона |
основная погрешность при температуре (23 ± 5) °C | |||||
± 100 мВ |
±(138-10’5-U±9-10’6-Du) | |||||
± 1 В |
: ( L5-НГ'-С • 2-Н/'-Ог) | |||||
± 10В |
: (1 4,1()-.\L . ! 2.|0-(>.Dl j | |||||
± 100 В |
1 (2,2-10’5-и I 5-10’6-D, > V) | |||||
± 1000 В |
±(2,3-1'0’5-U±5-10’6-Du)3’4) | |||||
верхний предел диапазона |
дополнительная погрешность в рабочем диапазоне температур | |||||
± 100 мВ |
: (1.1()<L . 2 5.1()-6.Di 4 | |||||
± 1 В |
: (1-КГ-1. • 5-НГ-1)г) | |||||
± 10В |
±(1.10’7-U±5-10’8-Du) | |||||
±100; ± 1000 В |
± (1.5-НГ-С ± 5-НГМ)г) 4) |
Таблица 2.2 - Измерение силы постоянного тока
Верхние пределы диапазонов 6) |
± 10 мкА |
±100 мкА |
± 1 мА |
± 10 мА | |
Разрешение |
1 пА |
10 пА |
100 нА |
1 нА | |
Сопротивление шунта |
1 кОм |
100 Ом |
10 Ом |
1 Ом | |
Падение напряжения /-) |
15 мВ |
20 мВ | |||
Верхние пределы диапазонов Ь) |
± 100 мА |
± 1 А |
±3 А |
± 10 а8) | |
Разрешение |
10 нА |
100 нА |
1 мкА |
1 мкА | |
Сопротивление шунта |
0,1 Ом |
0,005 Ом | |||
Падение напряжения /-) |
200 мВ |
400 мВ |
1,3 В |
650 мВ | |
Пределы допускаемой абсолютной погрешности измерения силы тока, в формулах ниже I - значение измеряемой силы тока DI - верхний предел диапазона | |||||
верхний предел диапазона |
основная погрешность при температуре (23 ± 5) °C | ||||
± 10 мкА |
: (7.5-10Л1 • З-НГ'-D,) | ||||
от ± 100 мкА до ± 10 мА |
: (6-10’'-1 • 9-IO’6-I)i) | ||||
± 100 мА ± 1 А ±3 А |
: (1.5-1(г‘-1 • 3-10'5-1)]) ±(4-I0’4-1±5-I0’5-Di) I (4- lO’1-! • 4-|0Л1)1) | ||||
± 10 А |
: 5,1()-.\| . 2 75.|()-i.Di) | ||||
верхний предел диапазона |
дополнительная погрешность в рабочем диапазоне температур | ||||
от ± 10 мкА до ± 3 А |
1 (1,5-10’7-1 1 I-ИГ-Di) | ||||
± 10 А |
±(5-1О'5-1± 1 -10’5-1>1) |
Таблица 2.3 - Измерение сопротивления постоянного тока
Верхние пределы диапазонов 9) |
Разрешение |
Сила испытательного тока 10) |
Напряжение разомкнутой цепи | |
1 Ом |
0,1 мкОм |
10 мА |
9,2 В | |
10 Ом |
1 мкОм | |||
100 Ом |
10 мкОм |
1 мА |
14,2 В | |
1 кОм |
100 мкОм | |||
10 кОм |
1 мОм |
100 мкА |
9,5 В | |
100 кОм |
10 мОм |
10 мкА |
14,3 В | |
1 МОм |
100 мОм | |||
10 МОм |
1 Ом |
0,69 мкА 11) |
6,9 В | |
100 МОм |
10 Ом | |||
1 ГОм |
100 Ом | |||
Пределы допускаемой абсолютной погрешности измерения сопротивления, в формулах ниже R - значение измеряемого напряжения Dr - верхний предел диапазона | ||||
верхний предел диапазона |
основная погрешность при температуре (23 ± 5) °C 3’1 | |||
1; 10 Ом |
±(3-1O’5-R+5-1O’5-Dr) | |||
100 Ом 1 кОм 10; 100 кОм 1 МОм |
; (2.7-10-R • 4-1 О'''-Dr) ± (2,4-10'3-R + 3-1 O'(’-Dr) ±(3-10’3-R + 3-10’6-Dr) : (3-1 O'3-R • 4-IO'6-Dr) | |||
10 МОм |
±(2-10’4-R+ 1-10’5-Dr) | |||
100 МОм |
: (2-io’3-r • з-кг'-Dr) | |||
1 ГОм |
±(9-10’3-R + I-KF'-Dr) | |||
верхний предел диапазона |
дополнительная погрешность в рабочем диапазоне температур | |||
от 1 Ом до 1 МОм |
±(1,5- 10’7-R I 1 -КГ-Dr) | |||
10 МОм |
±(7-10’5-R+ 1-10’6-Dr) | |||
100 МОм |
1(3,85- 1() '-R I I-K/'-Dr) | |||
1 ГОм |
I (3- 10’3-R I I-I0’6-Dr) |
Таблица 2.4 - Измерение сопротивления в режиме “Dry Circuit” (4-х проводная схема)
Верхние пределы диапазонов 13) |
Разрешение |
Сила испытательного тока |
Напряжение разомкнутой цепи | |
1 Ом |
1 мкОм |
10 мА |
25 мВ | |
10 Ом |
10 мкОм |
1 мА | ||
100 Ом |
100 мкОм |
100 мкА | ||
1 кОм |
1 мОм |
10 мкА | ||
10 кОм |
10 мОм |
5 мкА | ||
Пределы допускаемой абсолютной погрешности измерения сопротивления, в формулах ниже R - значение измеряемого напряжения DR - верхний предел диапазона | ||||
верхний предел диапазона 1; 10 Ом 100 Ом |
основная погрешность при температуре (23 ± 5) °C ±(5-10’3-R + 8-10’5-Dr) : (9-IO'3-R • 8-I0'3-Dr) | |||
1 кОм |
; (1.8-10''-R • 8-1 (Г'-Dr) | |||
10 кОм |
; (3.2-1 (г'-R • 8-1 (Г'-Dr) | |||
верхний предел диапазона |
дополнительная погрешность в рабочем диапазоне температур | |||
от 1 Ом до 10 кМОм |
±(1.5-l0’6-R • 1 -ИГ-Dr) |
Таблица 2.5 - Измерение емкости
Пределы допускаемой абсолютной погрешности измерения емкости, в формулах ниже C - значение измеряемой емкости DC - верхний предел диапазона | |||
верхний предел 9) диапазона ’ |
разрешение |
основная погрешность при температуре (23 ± 5) оС 2) |
дополнительная погрешность в рабочем диапазоне температур 5) |
1 нФ |
1 пФ |
± (Г10-2^С + 2-10’3<Dc) |
± (540-4^С + 540-4<Dc) |
10 нФ |
10 пФ |
± (г10-2^С + 1-10’3<Dc) |
± (540ЛС + 1-10’4-Dc) |
100 нФ |
100 пФ |
± (440-3^С + 1-10’3<Dc) |
± (Г10-4^С + 1-10"4^Dc) |
1 мкФ |
1 нФ | ||
10 мкФ |
10 нФ | ||
100 мкФ |
100 нФ | ||
1000 мкФ |
1 мкФ |
±(^ |
Таблица 2.6 - Измерение напряжения в режиме скоростного АЦП
Верхние пределы диапазонов 1 ) |
± 100 мВ |
± 1 В |
± 10 В |
± 100 В |
± 1000 В | |
Разрешение |
1 мкВ |
10 мкВ |
100 мкВ |
1 мВ |
10 мВ | |
Входное сопротивление |
> 10 ГОм; (10 ± 0,1) МОм |
(10 ± 0,1) МОм | ||||
Верхняя частота полосы пропускания: 600 кГц (типовое значение) | ||||||
Пределы допускаемой абсолютной погрешности измерения напряжения, в формулах ниже U - значение измеряемого напряжения Du - верхний предел диапазона | ||||||
верхний предел диапазона |
основная погрешность при температуре (23 ± 5) °C 15 | |||||
± 100 мВ |
; (2.2-ИГ'-i: • 1-10’'-Dr) | |||||
от ± 1 В до ± 1000 В |
: (1 2.10-i.L . 7 5.|()-.\Di } ь | |||||
верхний предел диапазона |
дополнительная погрешность в рабочем диапазоне температур | |||||
± 100 мВ; ± 1 В |
: (i.5-io 3-i: • 2-i0’3-i)t) | |||||
± 10В |
; (1 -lO-i: • 2-!()■'• 1>г) | |||||
± 100 В |
: (i.5-io 3-i: • 2-io’3-i)t) | |||||
± 1000 В |
; (1 -lO-i: • 2-!()■'• 1>г) |
Таблица 2.7 - Измерение силы тока в режиме скоростного АЦП
Верхние пределы диапазонов 1 ) Разрешение Падение напряжения /-) |
± 10 мкА 100 п А |
±100 мкА ...........................1.....нА........................... .................15 мВ................................ |
± 1 мА 10 нА |
± 10 мА 100 нА 20 мВ | |
Верхние пределы диапазонов 1<>) |
± 100 мА |
± 1 А |
±3 А |
±юа8) | |
Разрешение |
1 мкА |
10 мкА |
100 мкА | ||
Падение напряжения /-) |
200 мВ |
400 мВ |
1,3 В 650 мВ | ||
Пределы допускаемой абсолютной погрешности измерения силы тока, в формулах ниже I - значение измеряемой силы тока Di - верхний предел диапазона | |||||
верхний предел диапазона |
основная погрешность при температуре (23 ± 5) °C | ||||
от ± 10 мкА до ± 10 мА |
± (1 х,- ю '-1 + 7.5-10’5-1>1) | ||||
± 100 мА ± 1 А ±3 А |
1 (4,5- 1О’'-1 I I-IO’1-Di) ±(5-10'4-1± 1,1- lO^-DO 1 (9- l() '-l I l.5-IO’l-I)I) | ||||
± 10 А |
; (1 . 1()Л| ,.|0-'.Dl) | ||||
верхний предел диапазона |
дополнительная погрешность в рабочем диапазоне температур | ||||
от ± 10 мкА до ± 10 мА |
1 (3-1()’5-1 1 1,5-10’5-I)i) | ||||
± 100 мА |
±(5-io’5-i±2-i6’5-Di) | ||||
от ± 1 до 10 А |
: (5-IO’'-I • З.-З-Ю’3-!)!) |
Верхние пределы диапазонов 1 ) |
100 мВ |
1 В |
10 В |
100 В |
700 В | ||
Разрешение |
1 мкВ |
10 мкВ |
100 мкВ |
1 мВ |
10 мВ | ||
Входной импеданс |
(1 ± 0,02) МОм; 150 пФ (макс.) | ||||||
Пределы допускаемой абсолютной погрешности измерения напряжения, в формулах ниже U - значение измеряемого напряжения DU - верхний предел диапазона | |||||||
основная погрешность при температуре (23 ± 5) оС 18, 19) | |||||||
на частотах от 3 до 5 Гц |
на частотах свыше 5 до 10 Гц |
на частотах свыше 10 Гц до 20 кГц | |||||
: (Г1()'2-Г • З-IO''-Dt ) |
±(3-10’3-U + 3-10’4-Du) |
±(6-10’4-U + 3-10’4-Du) | |||||
на частотах свыше 20 до 50 кГц |
на частотах свыше 50 до 100 кГц |
на частотах свыше 100 до 300 кГц | |||||
; (1.4•IO’''-U • 5-КГ'-Вг) |
±(6-1б’3-и+ 8-10’4-Du) |
: (4-10';-Г • 5-10'3-1)г) | |||||
дополнительная погрешность в рабочем диапазоне температур 5) | |||||||
на частотах от 3 до 5 Гц |
на частотах свыше 5 до 10 Гц |
на частотах свыше 10 Гц до 20 кГц | |||||
1 (1 -1 o '-U 1 3-10’5-!^ ) |
±(3-10’4-U + 3-10’5-Du) |
±(5-10’5-U + 3-10’5-Du) | |||||
на частотах свыше 20 до 50 кГц |
на частотах свыше 50 до 100 кГц |
на частотах свыше 100 до 300 кГц | |||||
±(6-10’5-U + 5-10’5-Du) |
±(140<U + 640’5-Du) |
±(3.10’4-и + 1-10’4-Du) |
Таблица 2.9 - Измерение среднеквадратического значения силы переменного тока
Верхние пределы 20) диапазонов ’ |
1 мА |
10 мА |
100 мА |
1 А 3 А |
10 А 8) | |||
Разрешение |
1 нА |
10 нА |
100 нА |
1 мкА |
10 мкА | |||
Падение напряжения (скз) 7) |
16 мВ |
20 мВ |
200 мВ |
400 мВ 1,3 В |
650 мВ | |||
Пределы допускаемой абсолютной погрешности измерения силы тока, в формулах ниже I - значение измеряемой силы тока DI - верхний предел диапазона | ||||||||
основная погрешность при температуре (23 ± 5) оС 18) | ||||||||
верхний предел диапазона |
на частотах от 3 до 5 Гц |
на частотах свыше 5 до 10 Гц |
на частотах свыше 10Гцдо2кГц | |||||
1; 10; 100 мА |
± (Г10-2^1 + 440-4<Di) |
± (340-34 + 4^10-4<Di) |
1 (8-1()'-1 1 3- lo'-l),) | |||||
1 А |
1 (2-10’3-1 1 4- И)1-!),) | |||||||
3 А |
± (Г10-2^1 + 540-4<Di) |
l (3-10’3-l 1 5-101-!),) |
: (2-10'3-1 • 5-1 О''-I)]) | |||||
10 А |
1 (4-10 3-l 1 5-10"*-I)i) |
± (4-10'3-I ± 5-10'4-Di) | ||||||
верхний предел диапазона 1; 10; 100 мА 1 А 3 А 10 А |
на частотах свыше 2 до 5 кГц ± (9Ч0-44 + ± (8,8^10-М + 440-4<Di) ± (8,8^10-М + 5^10-4<Di) |
на частотах свыше 5 до 10 кГц - 3^10-4<Di) ± (240-24 + 440-4<Di) ± (240-24 + 5^10-4<Di) | ||||||
дополнительная погрешность в рабочем диапазоне температур 5) | ||||||||
на частотах от 3 до 5 Гц |
на частотах свыше 5 до 10 Гц |
на частотах свыше 10Гцдо2кГц | ||||||
: (i-Kf'-i • 4-к4-1),) |
1 (3-1 (Г*-1 1 4-10’5-I>i) |
±(540’5-I + 3-10’5-Di) | ||||||
на частотах свыше 2 до 5 кГц |
на частотах свыше 5 до 10 кГц | |||||||
±(6-10 -I + 5-lO-Di) |
Таблица 2.10 - Измерение частоты и периода
Форма входного сигнала |
прямоугольная |
синусоидальная |
Диапазон измерения частоты |
от 3 Гц до 500 кГц |
от 100 Гц до 500 кГц |
Диапазон измерения периода |
от 2 мкс до 333 мс |
от 2 мкс до 10 мс |
Разрешение |
7 разрядов | |
Апертура времени измерения |
от 10 до 250 мс | |
Пределы допускаемой основной относительной погрешности измерения частоты и периода при температуре (23 ± 5) оС: ± 8Ч0-5 |
Таблица 2.11 - Общие характеристики
Время установления рабочего режима |
90 минут |
Напряжение сети электропитания, В |
от 100 до 240 |
Частота сети электропитания, Гц |
50 ±0,5 |
Потребляемая мощность, В^А, не более |
60 |
Габаритные размеры (ширина х глубина х высота), мм |
255 х 425 х 106 |
Масса, кг, не более |
4,1 |
Рабочие условия применения |
группа 3 ГОСТ 22261-94 |
температура окружающей среды, °C |
от 0 до 50 |
относительная влажность воздуха при температуре до 35 °C |
до 80 % |
Температура хранения и транспортирования, °C |
от минус 30 до 70 |
Примечания к таблицам 2.1 - 2.11
-
1 Максимальное измеряемое значение на 20 % выше указанных пределов для диапазонов
100 мВ, 1 В, 10 В и 100 В, на 1 % выше для диапазона 1000 В.
-
2 С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов.
-
3 В течение 30 дней после процедуры автоподстройки (ACAL), выполненной при температуре (23 ± 1) оС.
-
4 Для значений напряжения U > 500 В к указанному значению погрешности следует добавить 2-10’8-(U - 500 В).
-
5 Дополнительная погрешность при изменении температуры окружающей среды на 1 оС в интервалах от 18 до 0 °С и от 28 до 50 °С.
-
6 Максимальное измеряемое значение на 20 % выше указанных пределов для всех диапазонов, кроме 3 А и 10 А, для которых измеряемое значение выше на 1 %.
-
7 Максимальное падение напряжения (Voltage Burden) на внутреннем сопротивлении.
-
8 Разъемы только на задней панели.
-
9 Максимальное измеряемое значение на 20 % выше указанных пределов.
-
10 Типовое значение без компенсации смещения.
-
11 Параллельно подключен резистор 10 МОм.
-
12 Значения погрешности указаны для 4-х проводной схемы с компенсацией смещения в диапазонах от 1 Ом до 10 кОм и без компенсации смещения в диапазонах 100 кОм и выше. Для 2-х проводной схемы с функцией относительных измерений (Rel) после установки нуля к указанным значениям погрешности следует добавить 50 мОм, без функции относительных измерений (Rel) добавить 100 мОм.
-
13 Максимальное измеряемое значение на 20 % выше указанных пределов для диапазонов
1 Ом, 10 Ом, 100 Ом, 1 кОм, и ограничено значением 2,4 кОм для диапазона 10 кОм.
-
14 Максимальное измеряемое значение при открытом входе (DC) на 20 % выше указанных пределов для диапазонов 100 мВ, 1 В, 10 В и 100 В, на 1 % выше для диапазона 1000 В. Максимальное измеряемое значение при закрытом входе (AC) в 5 раз выше указанных пределов для диапазонов 100 мВ, 1 В, 10 В и 100 В, на 1 % выше для диапазона 1000 В.
-
15 При скорости выборки 1000 в секунду, автоматическом выборе апертуры и усреднении по 100 отсчетам.
-
16 Максимальное измеряемое значение на 20 % выше указанных пределов для всех диапазонов, кроме 3 А и 10 А, для которых измеряемое значение выше на 3,3 %.
-
17 Максимальное измеряемое значение на 20 % выше указанных пределов для диапазонов 100 мВ, 1 В, 10 В и 100 В, на 1 % выше для диапазона 700 В.
-
18 Полоса пропускания детектора 3 Гц, уровень измеряемого напряжения не менее 5 % от предела диапазона.
-
19 Погрешность нормируется для значений напряжения и частоты, удовлетворяющих условию U-F < 2,1407, где U - значение напряжения на входе [В], F < 300 кГц - значение частоты [Гц].
-
20 Максимальное измеряемое значение на 20 % выше указанных пределов для всех диапазонов кроме 3 А (выше на 3,3 %) и 10 А (выше на 1 %).
