Наименование и обозначение

Кол-во, шт.

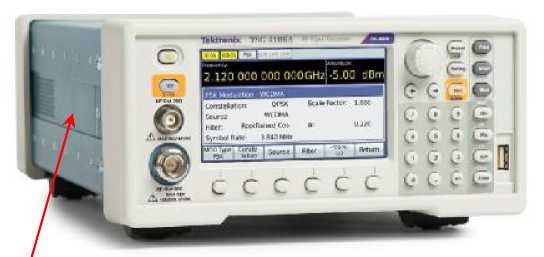

генератор сигналов TSG4102A / TSG4104A / TSG4106A

1, по заказу

кабель коаксиальный N-типа длиной 1 м

1

кабель сетевой

1

опция внутреннего опорного генератора M00 (OCXO) или M01 (VCXO)

1, по выбору

опция интерфейса GPIB

1, по заказу

опция TSG4100A-RM1 или TSG4100A-RM2 для монтажа в стойку

1, по заказу

опция TSG4100A-ATT - аттенюатор 30 дБ (5 Вт, 6 ГГц)

1, по заказу

опция VM00 - внутренняя цифровая I/Q модуляция

1, по заказу

опции формирования телекоммуникационных сигналов (при заказе опции VM00)

ио заказу

опция VM01 - GSM

опция VM02 - GSM-EDGE

опция VM03 - W-CDMA

опция VM04 - АРО-25

опция VM05 - DECT опция VM06 - NADC опция VM07 - PDC

опция VM08 - TETRA

опция VM10 - ATSC-DTV (Audio Clip)

опция EIQ - внешний вход векторной модуляции

1, по заказу

руководство по инсталляции и безопасности

1

руководство пользователя 077-1077-00

1

методика поверки РТ-МП-2244-441-2015

1

Наименование характеристики

Значение

1

2

ЧАСТОТНЫЕ ПАРАМЕТРЫ

диапазон частот, ГГц

TSG4102A

от 0 до 2,025

TSG4104A

от 0 до 4,05

TSG4106A

от 0 до 6,075

разрешение по частоте

1 мкГц

частота опорного кварцевого генератора

10 МГц

пределы допускаемой относительной погрешности частоты опорного генератора после

заводской подстройки при температуре (23 ± 5) °C

опция МО 1 (VCXO)

± 1 10’⁶

опция MOO (ОСХО)

±210'⁸

пределы допускаемого относительного годового дрейфа частоты опорного генератора

опция МО 1 (VCXO)

±310’^ь

опция М00 (ОСХО)

± 5 10'⁸

пределы дополнительной относительной погрешности частоты опорного генератора в

интервалах температур от 5 до 18 °C и от 28 до 40 °C

опция МО 1 (VCXO)

± 5 10'⁶

опция М00 (ОСХО)

±310’⁹

ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “

BNC”

диапазон частот, МГц

от 0 до 62,5

диапазон установки переменного напряжения (скз)

от 1 мВ до 1 В

разрешение установки по амплитуде переменного напряжения

0,01 дБ

диапазон установки постоянного напряжения смещения

± 1,5 В

разрешение установки постоянного напряжения смещения

5 мВ

максимальное пиковое значение напряжения

± 1,817 В

выходное сопротивление

(50 ± 1) Ом

пределы допускаемой относительной погрешности выходного напряжения от 7 мВ до 1 В (скз)

± 0,7 дБ

уровень гармоник, типовое значение, не более

минус 40 дБн ¹

ПАРАМЕТРЫ СИГНАЛА НА ВЫХОДЕ “N”

диапазон частот (в зависимости от модели)

от 950 кГц до максимума

минимальный уровень мощности

минус 110 дБм ²

максимальный уровень мощности немодулированного сигнала

TSG4102A

+ 16,5 дБм

TSG4104A на частотах до 3 ГГц

+ 16,5 дБм

TSG4104А на частотах свыше 3 ГГц

+ 10 дБм

TSG4106A на частотах до 4 ГГц

+ 16,5 дБм

TSG4106A на частотах свыше 4 ГГц

+ 10 дБм

выходное сопротивление

50 Ом

уровень гармоник на частоте 1 ГГц при уровне мощности 0 дБм, не более

TSG4102A, TSG4104A

минус 38 дБн

TSG4106A

минус 30 дБн

1

2

уровень фазовых шумов на частоте 1 ГГц, типовое значение, не более

при отстройке 1 кГц

минус 102 дБн/Гц минус 110 дБн/Гц минус ИЗ дБн/Гц минус 124 дБн/Гц

при отстройке 10 кГц

при отстройке 20 кГц

при отстройке 1 МГц

пределы допускаемой основной относительной погрешности уровня мощности от минус 30 до + 5 дБм при температуре (23 ± 5) °C

на частотах до 4 ГГц

± 0,6 дБ

± 1,0 дБ

на частотах свыше 4 ГГ ц

пределы допускаемой дополнительной относительной погрешнос от минус 30 до + 5 дБм при температуре от 5 до 18 °C и от 28 до на частотах до 4 ГГц

на частотах свыше 4 ГГ ц

ути уровня мощности

10 °C

± 0,4 дБ

± 0,5 дБ

ПАРАМЕТРЫ ВНУТРЕННЕГО ГЕНЕРАТОРА АНАЛОГОВОЙ МОДУЛЯЦИИ

форма модулирующего сигнала: синусоидальная, треугольная, пилообразная, прямоугольная, импульсная, белый шум

диапазон частот модуляции (кроме белого шума)

TSG4102А, TSG4104А, несущая частота до 62,5 МГц

TSG4I02A. TSG4I04A. несущая частота свыше 62,5 МГц

от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц от 1 мкГц до 500 кГц от 1 мкГц до 50 кГц

TSG4106A, несущая частота до 93,75 МГц

TSG4106A, несущая частота свыше 93,75 МГц

разрешение частоты модуляции

1 мкГц

диапазон частот белого шума

от 1 мкГц до 50 кГц

диапазон периода импульсной модуляции

от 1 мкс до 10 с

диапазон длительности модулирующих импульсов

от 100 нс до 9999,9999 мс

разрешение длительности модулирующих импульсов

5 нс

ПАРАМЕТРЫ ВЫХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ

виды модуляции: AM, FM, ФМ, импульсная

выходное сопротивление

50 Ом

тип соединителя (на задней панели)

BNC

диапазон амплитуды сигналов AM, FM, ФМ

± 1 В

«низкий» / «высокий» уровни сигнала импульсной модуляции, В

0 / 3,3

ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ

виды модуляции: амплитудная, частотная, фазовая, импульсная

входное сопротивление

100 кОм

тип соединителя (на задней панели)

BNC

связь по входу

DC, AC (свыше 4 Гц)

диапазон амплитуды модулирующих сигналов AM, FM, ФМ

± 1 В

частота внешнего модулирующего сигнала

до 100 кГц

«низкий» / «высокий» уровни сигнала импульсной модуляции, В

0 / 3,3

разность уровней сигнала импульсной модуляции, не менее

1 В

ПАРАМЕТРЫ ЧАСТОТНОЙ МОДУЛЯ!

ЦИИ

минимальное значение девиации частоты

0,1 Гц

максимальное значение девиации частоты

(в зависимости от модели и несущей частоты), МГц

от 1 до 32

разрешение девиации частоты

0,1 Гц

1

2

ПАРАМЕТРЫ ФАЗОВОЙ МОДУЛЯЦ

ИИ

диапазон девиации фазы, °

от 0 до 360

разрешение девиации фазы

несущая частота до 100 МГц

0,01°

несущая частота свыше 100 МГц до 1 ГГц

0,1°

несущая частота свыше 1 ГГц

1°

ПАРАМЕТРЫ АМПЛИТУДНОЙ МОДУЛЯЦИИ

диапазон коэффициента амплитудной модуляции, %

от 0 до 100

разрешение коэффициента амплитудной модуляции

0,1 %

диапазон частот внешнего модулирующего сигнала

от 1 мкГц до 100 кГц

ПАРАМЕТРЫ ИМПУЛЬСНОЙ МОДУЛЯ

1ЦИИ

длительность фронта и среза импульсов, типовое значение

20 нс

отношение уровней «низкий» / «высокий», не менее

на выходе “BNC”

70 дБ

на выходе “N”

несущая частота до 1 ГГц

57 дБ

несущая частота свыше 1 до 4 ГГц

40 дБ

несущая частота свыше 4 ГГц

35 дБ

ПАРАМЕТРЫ ВНУТРЕННЕГО ГЕНЕРАТОРА ВЕКТОРНОЙ М

ОДУЛЯЦИИ (опция VM00)

формат модулирующего сигнала: PRBS, 16-bit, произвольный

разрядность сдвоенного цифро-аналогового преобразователя

14 бит

частота дискретизации

125 МГц

виды векторной модуляции: PSK, QAM, FSK, CPM, MSK, ASK, VSB

стандарты телекоммуникационных сигналов (опции VM01 - VM08, VM10):

GSM, GSM-EDGE, W-CDMA, APO-25, DECT, NADC, PDC, TETRA, ATSC-DTV

ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА ВЕКТОРНОЙ МОДУЛЯЦИИ (опция EIQ)

тип соединителей (на задней панели)

BNC

входное сопротивление

50 Ом

номинальная амплитуда квадратурного сигнала

0,5 В

диапазон несущих частот, ГГц

TSG4102A

от 0 до 2,025

TSG4104A

от 0 до 4,05

TSG4106A

от 0 до 6,075

диапазон частот модуляции

несущая частота до 2,5 ГГц

200 МГц

несущая частота свыше 2,5 ГГц

150 МГц

ПАРАМЕТРЫ ВХОДА СИНХРОНИЗА1

ЩИ

диапазон частоты сигнала синхронизации

10 МГц ± 20 Гц

диапазон уровня сигнала синхронизации, дБм

от минус 2 до + 13

тип соединителя (на задней панели)

BNC, 50 Ом

ПАРАМЕТРЫ ВЫХОДА СИНХРОНИЗАЦИИ

частота сигнала синхронизации

10 МГц

уровень сигнала синхронизации, номинальное значение

7,5 дБм

тип соединителя (на задней панели)

BNC, 50 Ом

1

2

ОБЩИЕ ХАРАКТЕРИСТИКИ

напряжение сети электропитания, В

от 90 до 264 (50 ± 0,5) Гц

90 Вт

частота сети электропитания

потребляемая мощность, не более

габаритные размеры (ширина х глубина х высота), мм

216 х 356 х 102

5,4 кг

масса, не более

рабочий диапазон температур, °C

от 5 до 40

диапазон температур транспортирования и хранения, °C

от минус 20 до + 60

относительная влажность воздуха при температуре до 30 °C, %

от 5 до 95

электромагнитная совместимость

по ГОСТ Р 51522.1-2011

безопасность

по ГОСТ 12.2.091-2012

Примечания

• 1 Здесь и далее сокращение «дБн» обозначает уровень мощности в дБ относительно уровня на несущей (центральной) частоте.

• 2 Здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
