Номер по Госреестру СИ: 64556-16
64556-16 Осциллографы-анализаторы спектра
(MDO4000C)
Назначение средства измерений:
Осциллографы-анализаторы спектра серии MDO4000C предназначены для измерения и анализа амплитудных, временных и спектральных параметров высокочастотных электрических сигналов.
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MDO4000C Firmware |
Идентификационный номер версии |
v1.02 и выше |
место нанесения знака утверждения типа и знака поверки

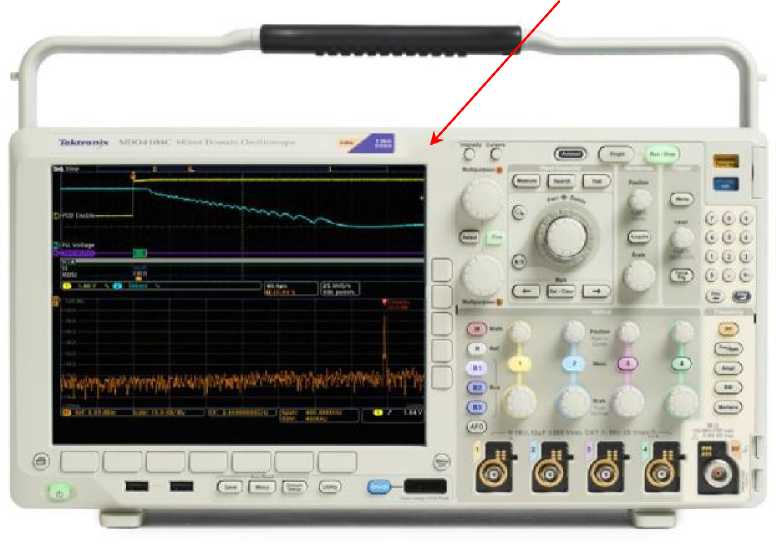

Рисунок 1 - Лицевая панель
место пломбирования

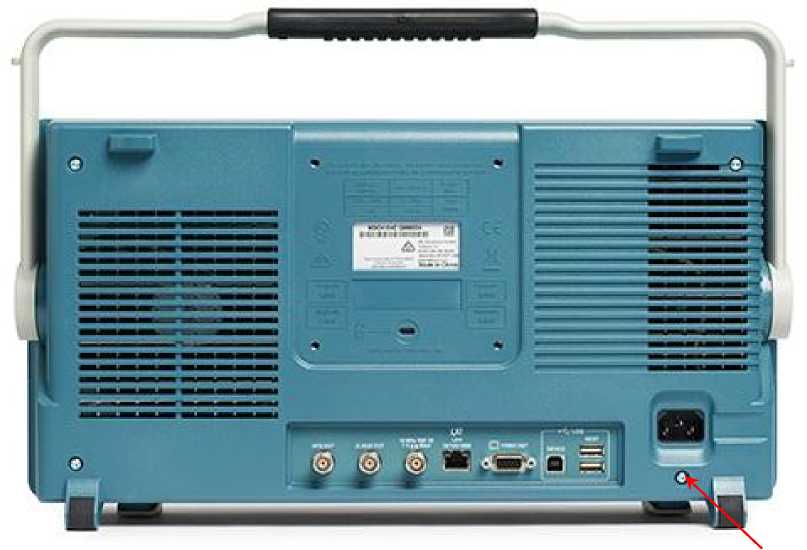

Рисунок 2 - Задняя панель
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах документа 077-1173-00 «Серия MDO4000C. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам-анализаторам спектра серии MDO4000C
-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3 ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2-109 Гц.
-
4 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
5 ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
-
6 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.
-
7 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу РТ-МП-3249-441-2016 «ГСИ. Осциллографы-анализаторы спектра серии MDO4000C. Методика поверки», утвержденному ФБУ «Ростест-Москва» 26.05.2016 г.
Знак поверки наносится переднюю панель корпуса в виде наклейки. Рекомендуемые средства поверки:
-
- калибратор осциллографов Fluke 9500 с формирователем 9510 (Госреестр № 30374-05);
-
- генератор сигналов Agilent E8257D-520 с опцией 1E1 (2 шт.), при наличии опции SA3/SA6 (Госреестр № 53941-13) ();
-
- ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, при наличии опции SA3/SA6 (Госреестр № 43643-10);
-
- стандарт частоты рубидиевый Stanford Research Systems FS725, при наличии опции MDO4AFG, (Госреестр № 31222-06);
-
- частотомер универсальный Tektronix FCA3000, при наличии опции MDO4AFG (Госреестр № 51532-12);
-
- мультиметр цифровой Keithley 2000, при наличии опции MDO4AFG (Госреестр № 25787-08).
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай Адрес: 1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C. тел. (8621)38960893, факс (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5;Тел./факс: +7(495)926-71-85
E-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Тел.: +7(499)544-00-00, +7(499)129-19-11; Факс: +7(499)129-99-96; E-mail: info@rostest.ru
Осциллографы-анализаторы спектра серии MDO4000C представляют собой объединенные в одном конструктиве цифровой осциллограф, вольтметр/частотомер, логический анализатор, анализатор спектра и генератор сигналов произвольной формы.
В режиме осциллографа производится высокоскоростное аналого-цифровое преобразование напряжения входного электрического сигнала в цифровой код в реальном времени при задании различных режимов синхронизации. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограммы.
В режиме вольтметра-частотомера производится измерение постоянного напряжения, среднеквадратических значений переменного напряжения, а также измерение частоты.
Логический анализатор цифровых сигналов (опция) позволяет производить анализ цифровых сигналов с задаваемыми порогами срабатывания логических уровней напряжения.
В режиме анализатора спектра (опция, отельный высокочастотный вход) используется преобразование входного сигнала на промежуточной частоте в сигнал низкой частоты и выделение его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа. Мгновенные значения сигнала низкой частоты преобразуются аналого-цифровым преобразователем в цифровой код и отображаются на дисплее в виде спектрограммы. В качестве дополнительной опции анализатор спектра может быть укомплектован предварительным усилителем TPA-N-PRE.
Генератор сигналов произвольной формы (опция) построен на методе прямого цифрового синтеза сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании и усилении по амплитуде и мощности в выходном тракте.
Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала. На дисплее можно отображать одновременно сигналы с осциллографических каналов и сигналы на анализаторе спектра.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели или по интерфейсам USB, Ethernet (10/100/1000BASE-T).
В серии MDO4000C представлены 4 модели (MDO4024C, MDO4034C, MDO4054C, MDO4104C), которые отличаются значениями полосы пропускания осциллографа и полосы пропускания установленной опции анализатора спектра.
Конструктивно осциллографы-анализаторы спектра серии MDO4000C выполнены в виде моноблока в настольном исполнении, их внешний вид показан на рисунках 1 и 2.
Комплектность осциллографов-анализаторов спектра серии MDO4000C приведена в таблице 3.
Таблица 3 - Комплектность осциллографов-анализаторов спектра серии MDO4000C
Наименование и обозначение |
Кол-во |
Осциллограф-анализатор спектра MDO4024C/MDO4034C/MDO4054C/MDO4104C |
1 шт. |
Опция MDO4MSO (логический анализатор цифровых сигналов) |
1 шт. по заказу |
Опция SA3/SA6 (анализатор спектра) |
1 шт. по заказу |
Опция MDO4AFG (генератор сигналов произвольной формы) |
1 шт. по заказу |
Пробник TPP0500B (для моделей MDO4024C/MDO4034C/MDO4054C) Пробник TPP1000B (для модели MDO4104C) |
1 шт. |
Пробник P6616 (при заказе опции MDO4MSO) |
1 шт. |
Адаптер N-BNC (при заказе опции SA3/SA6) |
1 шт. |
Предварительный усилитель TPA-N-PRE (при заказе опции SA3/SA6) |
1 шт. по заказу |
Руководство пользователя 077-1173-00 |
1 шт. |
Методика поверки РТ-МП-3249-441-2016 |
1 шт. |
представлены в таблицах 2.1 - 2.6.
Таблица 2.1 - Осциллограф
Количество каналов |
4 |
Тип входных соединителей |
BNC(f) |
Входное сопротивление(по выбору) |
(1 ±0,01) МОм (50 ±0,5) Ом |
Разрядность АЦП |
8 бит |
Максимальная скорость выборки (частота дискретизации), ГГц | |
MDO4024C, MDO4034C, MDO4054C |
2,5 (все 4 канала) |
MDO4I04C без опции анализатора спектра |
5 (все 4 канала) |
MDO4104C с опцией анализатора спектра |
2,5 (3 или 4 канала) 5 (1 или 2 канала) |
Максимальная длина записи отсчетов в память |
20М06 |
Коэффициент отклонения Ко, дискретно с шагом 1-2-5, или произвольно по выбору | |
входное сопротивление 1 МОм |
от 1 мВ/дел до 10 В/дел |
входное сопротивление 50 Ом |
от 1 мВ/дел до 1 В/дел |
Остаточное смещение вертикальной шкалы Uo, не более, мВ | |
входное сопротивление 1 МОм | |
Ко = 1 мВ/дел |
±(0,225 дел Ко) |
Ко > 2 мВ/дел |
±(0,2 делКо) |
входное сопротивление 50 Ом | |
Ко = 1 мВ/дел |
±(0,2 дел Ко) |
Ко > 2 мВ/дел |
±(0,1 дел •Ko) |
Верхняя частота полосы пропускания (входное сопротивление 50 Ом), МГц | |
все модели, Ко от 1 мВ/дел до 1,99 мВ/дел |
175 |
MDO4024C, Ко от 2 мВ/дел до 1 В/дел |
200 |
MDO4034C, Ко от 2 мВ/дел до 1 В/дел |
350 |
MDO4054C и MDO4104C, Ко от 2 мВ/дел до 4,98 мВ/дел |
350 |
MDO4054C, Ко от 5 мВ/дел до 1 В/дел |
500 |
MDO4104C, Ко от 5 мВ/дел до 1 В/дел |
1000 |
Пределы допускаемой относительной погрешности коэффициента отклонения, % | |
в последовательности 1-2-5 | |
Ко = 1 мВ/дел |
±2 |
Ко > 2 мВ/дел |
±1,5 |
произвольная установка по выбору |
±3 |
Диапазон установки положения по вертикали ив |
±5 дел •Ko |
Диапазон установки напряжения смещения Ucm, В | |
Ко от 1 до 50 мВ/дел |
±1 |
Ко от 50,5 до 99,5 мВ/дел |
±0,5 |
Ко от 100 до 500 мВ/дел |
±10 |
Ко от 505 до 995 мВ/дел (1 МОм), 1 В/дел (50 Ом) |
±5 |
Ко от 1 до 5 В/дел (1 МОм) |
±100 |
Ко от 5,05 до 10 В/дел (1 МОм) |
±50 |
Пределы допускаемой абсолютной погрешности установки напряжения смещения исм |
±[540’3фисм - ив) + ио] |
Коэффициент развертки (в последовательности 1-2-4) | |
MDO4024C, MDO4034C, MDO4054C MDO4104C с опцией анализатора спектра, 3 или 4 канала |
от 1 нс/дел до 1000 с/дел |
Продолжение таблицы 2.1
MDO4104C без опции анализатора спектра MDO4104C с опцией анализатора спектра, 1 или 2 канала |
от 400 пс/дел до 1000 с/дел |
Пределы допускаемой относительной погрешности частоты опорного генератора в течение одного года после выпуска из производства или подстройки | |
с опцией анализатора спектра |
±1,6-10’6 |
без опции анализатора спектра |
±5 IO’6 |
Г одовой дрейф частоты опорного генератора, не более |
±Г10"6 |
Таблица 2.2 - Вольтметр-частотомер
Максимальное значение входного напряжения, В |
±100 |
Разрешение по напряжению |
4 разряда |
Пределы допускаемой относительной погрешности измерений переменного напряжения (скз) частотой от 40 Гц до 1 кГц, % |
±2,0 |
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения U: ±[1,5-10’2-(U - исм) + 5-10’3- исм + 0,1-Ko- дел], где U - значение напряжения, исм - напряжение смещения, Ko - коэффициент отклонения | |
Максимальное значение измеряемой частоты, МГц |
150 |
Разрешение по частоте |
5 разрядов |
Пределы допускаемой абсолютной погрешности измерений частоты F |
±1-10’5<F |
Таблица 2.3 - Логический анализатор цифровых сигналов (опция MDO4MSO) с пробником
P6616
Количество каналов |
16 |
Входное сопротивление, типовое значение, кОм |
100 |
Входная емкость, типовое значение, пФ |
3 |
Диапазон установки порогов срабатывания Ur, В |
±40 |
Минимальная амплитуда входного сигнала, мВ |
400 |
Минимальная длительность входного сигнала, нс |
1,0 |
Пределы допускаемой абсолютной погрешности установки порогов срабатывания Ur, В |
±(0,03-Ur + U0), где U0 = 0,1 В |
Таблица 2.4 - Анализатор спектра (опции SA3, SA6)
Диапазон частот опция SA3 опция SA6 |
от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц |
Тип входного ВЧ соединителя |
N(f) |
Разрешение по частоте |
1 Гц |
Полоса обзора (дискретно в последовательности 1-2-5) | |
опция SA3 |
от 1 кГц до 3 ГГц |
опция SA6 |
от 1 кГц до 6 ГГц |
Полоса пропускания (дискретно в последовательности 1-2-3-5) |
от 20 Гц до 200 МГц |
Уровень фазовых шумов на частоте 1 ГГц, не более, дБн/Гц | |
при отстройке на 10 кГц |
минус 108 |
при отстройке на 100 кГц |
минус 110 |
при отстройке на 1 МГц |
минус 120 |
Максимальный уровень измеряемой мощности, дБм |
30 |
Продолжение таблицы 2.4
Диапазон установки опорного уровня (ступенями по 5 дБ), дБм |
от минус 130 до плюс 20 |
Масштаб вертикальной шкалы (дискретно с шагом 1-2-5), дБ/дел |
от 1 до 20 |
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, | |
не более, дБм/Tц | |
на частотах от 9 до 50 кГц |
минус 116 |
на частотах от 50 кГц до 5 МГц |
минус 130 |
на частотах от 5 до 400 МГц |
минус 146 |
на частотах от 400 МГц до 3 ГГц |
минус 147 |
на частотах от 3 до 4 ГГц |
минус 148 |
на частотах от 4 до 6 ГГц |
минус 140 |
с предварительным усилителем TPA-N-PRE | |
на частотах от 9 до 50 кГц |
минус 119 |
на частотах от 50 кГц до 5 МГц |
минус 140 |
на частотах от 5 до 400 МГц |
минус 156 |
на частотах от 400 МГц до 3 ГГц |
минус 157 |
на частотах от 3 до 4 ГГц |
минус 158 |
на частотах от 4 до 6 ГГц |
минус 150 |
Пределы допускаемой относительной погрешности измерений мощности на центральной частоте при температуре (23 ±5) °C (опорный уровень от минус 25 до 10 дБм), дБ |
±1,0 |
Пределы дополнительной погрешности измерений мощности в рабочем диапазоне температур, типовое значение, дБ |
±0,5 |
Уровень интермодуляционных искажений 3-го порядка на частотах свыше 15 МГц, дБн, не более |
минус 62 |
Уровень гармонических искажений 2-го и 3-го порядка, типовое значение, дБн, не более |
минус 57 |
Уровень негармонических помех, не связанных с входом, типовое значение (за исключением отдельных частот), дБн, не более |
минус 85 |
Таблица 2.5 - Генератор сигналов произвольной формы (опция M |
DO4AFG) |
Диапазон частот | |
синусоидальная форма |
от 0,1 Гц до 50 МГц |
прямоугольная/импульсная форма |
от 0,1 Гц до 25 МГц |
треугольная/пилообразная форма, кардиотон |
от 0,1 Гц до 500 кГц |
форма Sin(x)/x |
от 0,1 Гц до 2 МГц |
функция Г аусса, функция Лоренца, экспоненциальная форма, хаверсинус |
от 0,1 Гц до 5 МГц |
Разрешение по частоте |
0,1 Гц или 4 разряда |
Пределы допускаемой относительной погрешности установки частоты | |
на частотах до 10 кГц |
±1,310’4 |
на частотах свыше 10 кГц |
±5 10'5 |
Диапазон установки амплитуды Um синусоидального сигнала | |
на нагрузку 50 Ом |
от 10 мВ до 2,5 В |
на высокоомную нагрузку |
от 20 мВ до 5 В |
Диапазон установки постоянного напряжения смещения Uo | |
на нагрузку 50 Ом |
±(1,25 В - Um/2) |
на высокоомную нагрузку |
±(2,5 В - Um/2) |
Продолжение таблицы 2.5
Разрешение установки амплитуды и напряжения смещения на нагрузку 50 Ом на высокоомную нагрузку |
500 мкВ 1 мВ |
Пределы допускаемой абсолютной погрешности установки напряжения смещения исм при температуре (23 ±5) °C, мВ: ±(1,5^10-2 исм + UA), UA = 1 мВ | |
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды сигнала Um на частоте 1 кГц при температуре (23 ±5) °C, мВ: ±(1,5-10’2-Um + 1,5-10’2-U0 + UA), UA = 1 мВ |
Таблица 2.6 - Общие технические характеристики
Вход синхронизации “Ext Reference” | |
тип разъема |
BNC(f) |
частота синхронизации амплитуда входного сигнала синхронизации, В входное сопротивление |
10 МГц ±20 Гц от 1,5 до 7 (1,5 ±0,3) кОм |
Выход синхронизации “AUX OUT’ | |
тип разъема |
BNC(f) |
частота выходного сигнала в режиме “Ref Clock Out” |
10 МГц |
уровни сигнала в режиме “Trigger Out”, В | |
высокий уровень высокоомная нагрузка нагрузка 50 Ом |
> 2,5 >1,0 |
низкий уровень высокоомная нагрузка нагрузка 50 Ом |
|
Габаритные размеры (ширина х высота х глубина), мм |
439 х 229 х 147 |
Размеры дисплея (ширина х высота / диагональ), мм |
210,4 х 157,8/264 |
Масса, кг, не более |
5,5 |
Сетевое питание | |
напряжение от 90 до 264 В / частота от 45 до 66 Гц | |
напряжение от 100 до 132 В / частота от 360 до 4Z |
Ю Гц |
Потребляемая мощность, Вт, не более |
250 |
Рабочие условия применения |
группа 4 ГОСТ 22261-94 |
температура окружающей среды, °C |
от 0 до 50 |
относительная влажность воздуха, %, не более при температуре от 0 до 40 °C |
от 10 до 90 |
при температуре от 40 до 50 °C |
от 10 до 60 |
Условия транспортирования и хранения | |
температура окружающей среды, °C |
от минус 30 до 70 |
относительная влажность воздуха, %, не более при температуре от 0 до 40 °C |
от 5 до 90 % |
при температуре от 40 до 60 °C |
от 5 до 55 % |
Электромагнитная совместимость |
ГОСТ Р МЭК 61326-1-2014 |
Безопасность |
ГОСТ IEC 61010-1-2014 |
