Номер по Госреестру СИ: 31057-09
31057-09 Калибраторы давления пневматические
(Метран-504 Воздух)
Назначение средства измерений:
Калибраторы давления пневматические Метран-504 Воздух (далее по тексту - калибраторы) предназначены для точного воспроизведения единицы давления.

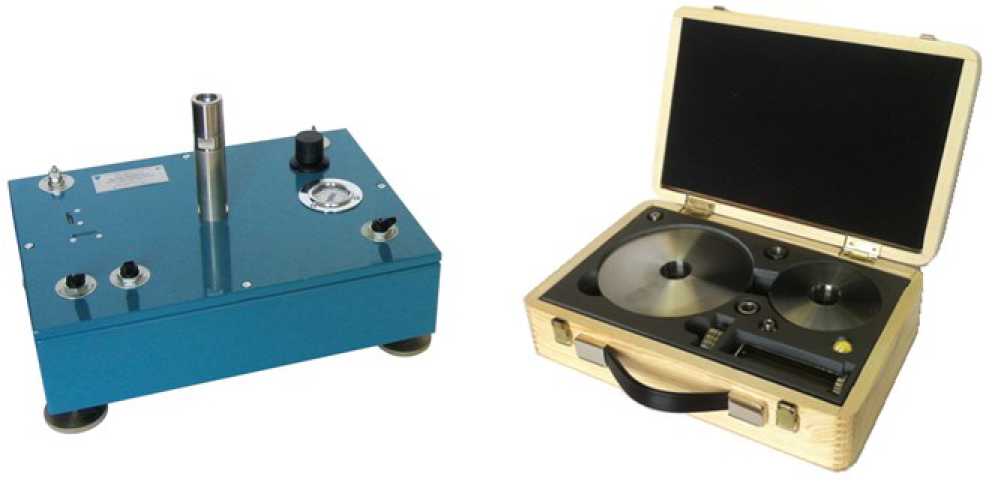

Внешний вид.
Калибраторы давления пневматические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 26.07.2024
Номер записи -
ID в реестре СИ - 953739
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Метран-504 Воздух, Метран-504, Метран 504 Воздух-II, Метран 504 Воздух-I, Метран 504 Воздух, модификация I, Метран 504 Воздух I, Метран 504 Воздух, калибратор давления пневматический Метран-504 Воздух-I, Калибратор давления пневматический Метран 504 Воздух II ,, калибратор давления Метран-504, исполнение II, Воздух-III, Воздух-I, Воздух II, «Метран-504 Воздух 1», Mетран 504 Воздух-II, Mетран 504 Воздух-I, III, II, I,
Производитель
Изготовитель - АО "Промышленная группа "Метран"
Страна - РОССИЯ
Населенный пункт - г.Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 577
Выдано извещений - 22
Кол-во периодических поверок - 435
Кол-во средств измерений - 177
Кол-во владельцев - 104
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2650 от 2019.11.06 О переоформлении свидетельства об утверждении типа средства измерений № 38253 "Калибраторы давления пневматические Метран-504 Воздух" и внесении изменений в описание типа
№2030 от 2020.12.07 О внесении изменений в сведения об утвержденном типе средств измерений на калибраторы давления Метран-504 Воздух
№1481 от 2017.07.05 О внесении изменений в описание типа на корректоры объема газа "Суперфлоу 23"
№266 от 2018.02.08 О внесении изменений в описание типа на комплексы многониточные измерительные микропроцессорные "Суперфлоу-IIE", "Суперфлоу-IIEТ"
№1750 от 2019.07.26 О продлении срока действия свидетельств об утверждении типа
№358 от 2017.02.22 О переоформлении свидетельства об утверждении типа средства измерений № 59187 "Манометры электронные для точных измерений МТИ-100" и внесении изменений в описание типа
№2171 от 2017.10.13 О внесении изменений в описание типа на преобразователи давления измерительные "ЭЛЕМЕР-АИР-30М"
№336 от 2018.02.15 О переоформлении свидетельства об утверждении типа средства измерений № 66517 "Преобразователи давления измерительные "ЭЛЕМЕР-АИР-30М" и внесении изменений в описание типа
№334 от 2018.02.15 О переоформлении свидетельства об утверждении типа средства измерений № 57009 "Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И" и внесении изменений в описание типа
№1084 от 2019.05.14 О внесении изменений в описание типа на контроллеры измерительные ROC/FloBoss, модификаций ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107E
№1400 от 2019.06.17 О переоформлении свидетельства об утверждении типа № 46416 "Модули давления эталонные Метран-518" и внесении изменений в описание типа
№1681 от 2019.07.16 О продлении срока действия свидетельства № 56296 об утверждении типа средства измерений "Датчики давления ТХ6114, ТХ6141, ТХ6141.PD856, ТХ6143" и внесении изменений в описание типа
№1904 от 2019.08.15 О переоформлении свидетельства об утверждении типа средства измерений № 58222/2 "Преобразователи давления измерительные 3051" и внесении изменений в описание типа
№1950 от 2019.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 59187/1 "Манометры электронные для точных измерений МТИ-100" и внесении изменений в описание типа
№2186 от 2019.09.20 О внесении изменений в описание типа на преобразователи давления измерительные серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10
№643 от 2020.03.27 ПРИКАЗ. О переоформлении свидетельства об утверждении типа Датчики давления ТЖИУ406-М100-АС-Вн
№913 от 2020.05.15 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Преобразователи давления измерительные 2051
№1640 от 2020.10.02 О внесении изменений в описание типа СИ Преобразователи давления измерительные "ЭЛЕМЕР-АИР-ЗОМ"
№1649 от 2020.10.02 О внесении изменений в описание типа СИ Комплексы измерительные "Суперфлоу-21В"
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
№2830 от 2023.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Калибраторы давления пневматические (Метран-504 Воздух)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений АО "Промышленная группа "Метран"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14061-15 18.12.2024 |
Преобразователи давления измерительные, 3051 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ |
5 лет |
21968-11 09.09.2026 |
Термопреобразователи с унифицированным выходным сигналом , Метран-270, Метран-270-Ex АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
21969-11 22.11.2021 |
Термопреобразователи сопротивления взрывозащищенные, Метран-250 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ |
2 года - для медных ТС; 4 года - для платиновых ТС |
21970-11 22.11.2021 |
Преобразователи термоэлектрические взрывозащищенные, ТХА и ТХК Метран-250 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
3 года |
25407-05 |
Расходомеры, Метран-350 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
2 года - для мод. M, P; 4 года - для мод. MFA, SFA |
28383-11 18.08.2026 |
Преобразователи расхода вихреакустические, Метран-305ПР АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
32246-08 02.02.2023 |
Расходомеры электромагнитные, Метран-370 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
2 года |
32854-13 19.11.2023 |
Датчики давления, Метран-150 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
56419-14 |
Преобразователи давления измерительные, 2051 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон в пределах от Димах до Димах/10 (с 10.01.2018 - от Pмах до Pмах/10), при корректировке нуля не реже 1 раза в 6 месяцев; 3 года - для остальных |
58330-14 31.05.2024 |
Теплосчетчики, Метран-400 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
60993-15 01.04.2025 |
Преобразователи давления измерительные, 2088 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
64224-16 16.06.2026 |
Контроллеры измерительные, FloBoss S600+ АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
64420-16 28.06.2021 |
Комплексы измерительно-управляющие и противоаварийной автоматической защиты, ДельтаВ, ДельтаВ ПАЗ АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ |
6 лет |
64697-16 12.08.2026 |
Уровнемеры, 3300 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
65110-16 09.09.2026 |
Системы информационно-измерительные для автоматизированного учета продуктов в резервуарах, МЕТРАН ГСУР-10 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
65554-16 27.10.2026 |
Уровнемеры, 5300 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
66515-17 03.02.2027 |
Преобразователи многопараметрические, 3051SMV АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
71393-18 01.06.2024 |
Счетчики-расходомеры массовые, Micro Motion АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
53211-13 07.03.2023 |
Термопреобразователи сопротивления, Rosemount 0065 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ |
4 года |
53265-13 07.03.2023 |
Преобразователи измерительные, Rosemount 248 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
71835-18 11.07.2024 |
Расходомеры, 3051SFP АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
18375-08 06.09.2023 |
Датчики давления, Метран-55 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
2 года - с аналоговым электронным преобразователем; 3 года - с микропроцессорным электронным преобразователем |
56580-14 21.11.2023 |
Преобразователи термоэлектрические, Rosemount 0185 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года |
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
5 лет |
22307-09 17.05.2024 |
Калибраторы давления портативные, Метран 501-ПКД-Р АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
1 год |
16098-09 17.05.2024 |
Преобразователи расхода вихреакустические, Метран-300ПР АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
4 года | |
31057-09 26.07.2024 |
Калибраторы давления пневматические, Метран-504 Воздух АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
1 год |
43124-09 21.11.2024 |
Расходомеры, Метран-150RFA АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
2 года |
42701-09 26.07.2024 |
Калибраторы давления пневматические, Метран-505 Воздух АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
1 год |
38548-13 09.07.2023 |
Термопреобразователи с унифицированным выходным сигналом , Метран-2700 АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
1 год - для ТП с НСХ типа B, S; 4 года - для ТП с НСХ типа K, N; 5 лет - для ТП с НСХ типа 50М, 100М, 100П, Pt100 |
23410-13 09.07.2023 |
Преобразователи температуры, Метран-280, Метран-280-Ex АО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
ОТ МП |
4 года - для Метран-281, Метран-281-Ех, Метран-288, Метран-288-Ех; 5 лет - для Метран-286, Метран-286-Ех |
Кто поверяет Калибраторы давления пневматические (Метран-504 Воздух)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 17 | 3 | 0 | 14 | 1 | 14 | 0 | 14 | |
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 0 | 6 | 1 | 10 | 0 | 6 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 12 | 1 | 0 | 10 | 1 | 11 | 0 | 9 | |
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 23 | 4 | 0 | 22 | 2 | 22 | 0 | 22 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 26 | 3 | 0 | 19 | 0 | 19 | 0 | 19 | |
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 34 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ООО «Метросерв» (RA.RU.312943) | 17 | 3 | 14 | 3 | 6 | 1 | 5 | |||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 34 | 3 | 0 | 25 | 1 | 30 | 0 | 23 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 14 | 0 | 12 | 0 | 14 | 0 | 12 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 11 | 1 | 0 | 11 | 0 | 10 | 0 | 10 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 12 | 0 | 13 | 0 | 12 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 4 | 0 | 0 | 0 | 4 | 0 | 0 | ||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 98 | 3 | 38 | 32 | 0 | 22 | 6 | 16 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 108 | 7 | 0 | 100 | 12 | 78 | 0 | 78 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 13 | 0 | 11 | 0 | 13 | 0 | 11 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 94 | 11 | 2 | 92 | 0 | 65 | 2 | 63 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 12 | 1 | 0 | 12 | 1 | 12 | 0 | 12 | |
ООО "АЛЬФАПАСКАЛЬ" (RA.RU.312490) | 2 | 1 | 1 | 1 | 0 | 1 | 1 | 0 |
Стоимость поверки Калибраторы давления пневматические (Метран-504 Воздух)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
11789 | 12747 |
ФБУ Красноярский ЦСМ Красноярский край |
269 | 12747 |
ФБУ Нижегородский ЦСМ Нижегородская область |
13896 | 12747 |
ФБУ Пермский ЦСМ Пермский край |
7862 | 12747 |
ФБУ ЦСМ Татарстан Республика Татарстан |
15572 | 12747 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации и на табличку калибратора способом, принятым на предприятии изготовителе.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления пневматическим Метран-504 ВоздухПриказ Росстандарта № 1339 от 29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
ТУ 4381-058-51453097-2009 Калибраторы давления пневматические Метран-504 Воздух. Технические условия
Поверка
Поверкаосуществляется по документу МП 31057-09 «ГСИ. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки», согласованному с ФГУ «Челябинский ЦСМ» 23.12.2009 г.
Основные средства поверки:
- рабочие эталоны или образцовые средства измерений 1-ого разряда в соответствии ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па» в зависимости от класса точности поверяемого калибратора давления пневматического Метран-504 Воздух;
-
- манометры избыточного давления грузопоршневые, применяемые в качестве рабочих
эталонов избыточного давления класса точности 0,005 или рабочих эталонов 1-го разряда классов точности 0,008; 0,01 в соответствии с приказом Росстандарта № 1339 от
29 июня 2018 года «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа» в зависимости от класса точности поверяемого калибратора давления пневматического Метран-504 Воздух;
-
- весы специального и высокого классов точности с наибольшим пределом взвешивания от 50 г до 3 кг по ГОСТ Р 53228-2008;
-
- компаратор массы с СКО не более 0,8 мг и наибольшим пределом взвешивания 3 кг;
-
- гири граммовые и миллиграммовые класса точности Е2 и F1 (1 и 2 разряда) по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799-51-52; факс: +7 (351) 799-55-90
E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: +7 (351) 232-04-01
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Принцип действия калибраторов основан на динамическом взаимодействии сферического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.
Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.
При смене навесок и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.
Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибраторов входит укладка с поршнем, навесками и грузами (в дальнейшем укладка).
Калибраторы давления имеют три модификации: Метран-504-Воздух-1, Метран-504-Воздух-II и Метран-504-Воздух-Ш. В зависимости от модификации, калибраторы имеют различный диапазон воспроизведения давления.
Общий вид калибраторов приведен на рисунке 1.
Пломбирование калибраторов не предусмотрено.
Рисунок 1 - Общий вид калибраторов
Программное обеспечение отсутствует.
Комплект поставки калибратора Метран-504 Воздух-I приведен в таблице 4.
Комплект поставки калибратора Метран-504 Воздух-П приведен в таблице 5.
Комплект поставки калибратора Метран-504 Воздух-Ш приведен в таблице 6.
Таблица 4 - Комплектность калибратора М |
етран-504 Воздух-I | ||
Наименование |
Обозначение |
Кол. |
Примечание |
Калибратор давления пневматический Метран-504 Воздух-I |
1554.100.00 |
1 | |
Укладка |
1554.300.00 |
1 | |
Пневмошланг |
1554.200.00 |
1 | |
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
Комплект переходных штуцеров: M10x1 / M10x1; M10x1 / M20xl,5; M10x1 /К1/2"; M10x1 / К1/4". |
1551.000.70 1551.000.72 1551.000.75 1551.000.76 |
1 1 1 1 | |
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
Кольцо 012-015-19-2-4 ГОСТ 9833-73/18829-2017 |
1 |
для 1551.000.70 | |
Приспособление для проверки герметичности |
1554.400.00 |
1 | |
ГСИ. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП 31057-09 |
1 | |
Паспорт |
1554.000.00 ПС |
1 | |
Руководство по эксплуатации |
1554.000.00 РЭ |
1 | |
Таблица масс грузов |
1 |
Таблица 5 - Комплектность калибратора Метран-504 Воздух-II | |||
Наименование |
Обозначение |
Кол. |
Примечание |
Калибратор давления пневматический Метран-504 Воздух-II |
1559.100.00 |
1 | |
Укладка |
1559.300.00 |
1 | |
Пневмошланг |
1554.200.00 |
1 | |
Трубка TRN 6/4 Camozzi |
1 м | ||
Комплект переходных штуцеров: M10x1 / M10x1; |
1551.000.70 |
1 | |
M10x1 / M20xl,5; |
1551.000.72 |
1 | |
M10x1 /К1/2"; |
1551.000.75 |
1 | |
M10x1 / К1/4". |
1551.000.76 |
1 | |
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
Кольцо 012-015-19-2-4 ГОСТ 9833-73/18829-2017 |
1 |
для 1551.000.70 | |
Приспособление для проверки герме- |
1554.400.00 |
1 | |
тичности | |||
ГСП. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП 31057-09 |
1 | |
Паспорт |
1559.000.00 ПС |
1 | |
Руководство по эксплуатации |
1559.000.00 РЭ |
1 | |
Таблица масс грузов |
1 | ||
Таблица 6 - Комплектность калибратора М |
Метран-504 Воздух-Ш | ||
Наименование |
Обозначение |
Кол. |
Примечание |
Калибратор давления пневматический Метран-504 Воздух-Ш |
2060.100.00 |
1 | |
Укладка |
2060.300.00 |
1 | |
Пневмошланг |
1554.200.00 |
1 | |
Трубка ТРЕ 6/4 Camozzi |
1 м | ||
Комплект переходных штуцеров: M10x1 / M10x1; |
1551.000.70 |
1 | |
M10x1 / M20xl,5; |
1551.000.72 |
1 | |
M10x1 /К1/2"; |
1551.000.75 |
1 | |
M10x1 / К1/4". |
1551.000.76 |
1 | |
Прокладка |
1551.000.74 |
1 |
для 1551.000.72 |
Кольцо 012-015-19-2-4 ГОСТ 9833-73 / 18829-2017 |
1 |
для 1551.000.70 | |
Приспособление для проверки герме- |
1554.400.00 |
1 | |
тичности | |||
ГСИ. Калибраторы давления пневматические Метран-504 Воздух. Методика поверки |
МП 31057-09 |
1 | |
Паспорт |
2060.000.00 ПС |
1 | |
Руководство по эксплуатации |
2060.000.00 РЭ |
1 | |
Таблица масс грузов |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон воспроизведения давления, кПа: - Метран-504 Воздух-I |
от 3 до 400 |
- Метран-504 Воздух-II |
от 40 до 1000 |
- Метран-504 Воздух-Ш |
от 0,6 до 63 |
Дискретность воспроизведения давления, кПа - Метран-504 Воздух-I, Метран-504 Воздух-II |
0,25 |
- Метран-504 Воздух-Ш |
0,1 |
Таблица 2 - Пределы допускаемой погрешности калибраторов
Калибратор давления пневматический |
Диапазон воспроизводимого давления, кПа |
Класс точности 0,01 |
Класс точности 0,015 |
Класс точности 0,02 |
Метран-504 Воздух-I |
3 < Рн < 400 |
±0,01 % |
±0,015 % |
±0,02 % |
Метран-504 Воздух-II |
40 < Рн < 1000 | |||
Метран-504 Воздух-Ш |
0,6 < Рн <3 |
±0,3 Па |
±0,45 Па |
±0,6 Па |
3 < Рн < 63 |
±0,01 % |
±0,015 % |
±0,02 % | |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Метран-504 Воздух-I |
Метран-504 Воздух-II |
Метран-504 Воздух-Ш | |
Питание калибраторов осуществляется сжатым воздухом класса загрязненности 1 по ГОСТ 17433-80 со следующими параметрами: - давление воздуха питания от сети (компрессора), кПа |
от 700 до 800 |
1600±50 |
от 300 до 400 |
|
600±20 |
1600±50 |
200±10 |
условиям, указанным в ГОСТ 2939-63, в установившемся режиме м3/ч (л/мин), не | |||
более |
0,48 (8) |
1,2 (20) |
0,18 (3) |
Время установления выходного давления, с, не более |
30 | ||
Габаритные размеры калибратора (длина x ширина х высота), мм, не более: - без укладки |
380x260x230 |
380x260x240 |
380x260x230 |
- укладки в отдельности |
350x240x115 |
350x240x115 |
350x240x115 |
Продолжение таблицы 3
Наименование характеристики |
Значение | ||
Метран-504 Воздух-I |
Метран-504 Воздух-П |
Метран-504 Воздух-Ш | |
Масса, кг, не более: - без учета укладки |
8,5 |
7,5 |
9,5 |
- укладки в отдельности |
13,8 |
13,5 |
5 |
Среднее время наработки на отказ, ч |
8000 | ||
Средний срок службы, лет, не менее |
8 | ||
Вид климатического исполнения |
УХЛ 4.2 по ГОСТ 15150-69 | ||
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 15 до 35 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
