Сведения о средстве измерений: 92152-24 Расходомеры вихревые

Номер по Госреестру СИ: 92152-24
92152-24 Расходомеры вихревые
(Метран-390М)

Назначение средства измерений:
Расходомеры вихревые Метран-390М (далее - расходомеры) предназначены для измерений объемного расхода, объема водяного пара, газа и жидкости, массового расхода и массы воды и насыщенного водяного пара.

Внешний вид. Расходомеры вихревые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Расходомеры вихревые

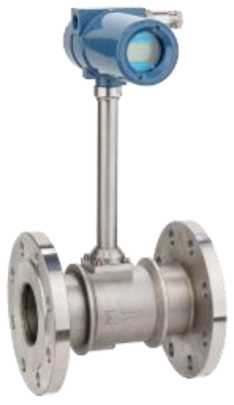

Рисунок № 1

Внешний вид. Расходомеры вихревые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Расходомеры вихревые

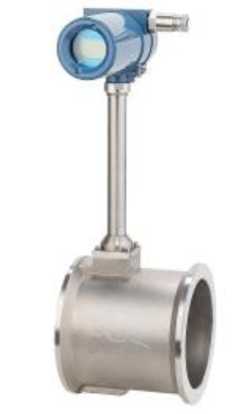

Рисунок № 2

Внешний вид. Расходомеры вихревые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Расходомеры вихревые

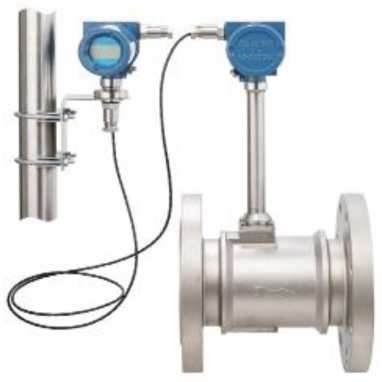

Рисунок № 3

Внешний вид.
Расходомеры вихревые
Рисунок № 4

Внешний вид.
Расходомеры вихревые
Рисунок № 5

Внешний вид.
Расходомеры вихревые
Рисунок № 6

Внешний вид.
Расходомеры вихревые
Рисунок № 7

Общие сведения

Дата публикации - 01.07.2024
Срок свидетельства - 20.05.2029
Номер записи - 194012
ID в реестре СИ - 1416446
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Метран-390М,

Производитель

Изготовитель - Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -

V_34 Сколько поверяют коммерческие организации - производители средств измерений

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

Полное наименование организации
Общее количество поверок начиная в 2010 года
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Общее количество первичных поверок
Общее количество периодических поверок
Общее количество поверок без статуса
Кол-во извещений о непригодности в штуках
Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 96
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1574 от 2024.06.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 мая 2024 г. № 1216 «Об утверждении типов средств измерений»

№737 от 2025.04.11 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (2)

Наличие аналогов СИ: Расходомеры вихревые (Метран-390М)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
21968-11 09.09.2031	Термопреобразователи с унифицированным выходным сигналом , Метран-270, Метран-270-Ex Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	4 года
58330-14 31.05.2029	Теплосчетчики, Метран-400 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	4 года
64613-16 13.07.2026	Расходомеры-счетчики вихревые, 8800 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	4 года
71393-18 01.06.2029	Счетчики-расходомеры массовые, Micro Motion Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	5 лет
18375-08 06.09.2028	Датчики давления, Метран-55 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	2 года - с аналоговым электронным преобразователем; 3 года - с микропроцессорным электронным преобразователем
22307-09 17.05.2029	Калибраторы давления портативные, Метран 501-ПКД-Р Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год
16098-09 17.05.2029	Преобразователи расхода вихреакустические, Метран-300ПР Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)		4 года
39152-12 10.04.2027	Модули давления эталонные, Метран-518 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год
31057-09 26.07.2029	Калибраторы давления пневматические, Метран-504 Воздух Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год
42701-09 26.07.2029	Калибраторы давления пневматические, Метран-505 Воздух Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год
85983-22 01.07.2027	Преобразователи термоэлектрические, 214С Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	2 года
87657-22 13.12.2027	Преобразователи измерительные, Метран-2700 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	5 лет
89775-23 22.08.2028	Газоанализаторы, Метран АГ Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год
89922-23 05.09.2028	Счетчики-расходомеры массовые, Метран-360М Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	5 лет - при измерении расхода жидкости; 4 года - при измерении расходагаза; 1 год - при измерении плотности жидкости
90227-23 23.10.2028	Расходомеры электромагнитные, Метран-370М Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	5 лет
92152-24 20.05.2029	Расходомеры вихревые, Метран-390М Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости
92771-24	Микроманометр, ПМКМ-1 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	2 года
90990-24 15.01.2029	Уровнемеры, Метран-740 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год
95219-25 15.04.2030	Уровнемеры, Метран-730 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)	ОТ МП	1 год

RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры вихревые (Метран-390М)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
АО "ПГ "МЕТРАН" (RA.RU.311702)		Метран-390М	96	85	96	0	0	0	0	0

Стоимость поверки Расходомеры вихревые (Метран-390М)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает расчет скорости, объемного и массового расхода, объема и массы измеряемой среды, формирование выходных сигналов, отображение значений на ЖКИ. ПО устанавливается в расходомеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	5274 310 RevXX.hex*
Номер версии (идентификационный номер) ПО	1.ХХ*
Цифровой идентификатор ПО	-
* «XX» не относится к метрологически значимой части ПО и принимает значения от 0 до 99.

Знак утверждения типа

наносится на маркировочную табличку расходомеров методом, принятым на предприятии-изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа расходомера» руководства по эксплуатации 13.5369.000.00 РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 4213-101-51453097-2023 Расходомеры вихревые Метран-390М. Технические условия.

Правообладатель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Юридический адрес: 454103, Челябинская обл., г. о. Челябинский,

вн. р-н Центральный, г. Челябинск, Новоградский пр-кт, д. 15

Изготовитель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454103, Челябинская обл., г. о. Челябинский, вн. р-н Центральный, г. Челябинск, Новоградский пр-кт, д. 15

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а

Правообладатель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Юридический адрес: 454103, Челябинская обл., г. о. Челябинский,
вн. р-н Центральный, г. Челябинск, Новоградский пр-кт, д. 15

Расходомеры состоят из датчика расхода (далее - датчик), измерительного преобразователя (далее - преобразователь) интегрального или удаленного монтажа.

Принцип действия расходомеров основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна скорости потока. Скорость потока и пропорциональный ей объемный расход измеряемой среды рассчитываются на основе измеренной частоты следования вихрей.

Опционально расходомеры позволяют проводить вычисления массового расхода и массы воды и насыщенного водяного пара.

Массовый расход и масса вычисляются путем умножения объемного расхода и объема на плотность измеряемой среды. Плотность воды и насыщенного водяного пара вычисляются в соответствии с ГСССД МР 147-2008.

изготавливаются в

общепромышленном и взрывозащищенном

Расходомеры исполнениях.

Внешний вид. Расходомеры вихревые (Метран-390М), http://oei-analitika.ru

С преобразователем интегрального монтажа

С преобразователем удаленного монтажа

Рисунок 1 - Общий вид расходомеров

Преобразователи и датчики могут изготавливаться с другим цветом корпуса и его элементов. Допускаются внешние отличия, связанные с технологией изготовления корпусных деталей и способом обработки их поверхностей.

Заводской номер, состоящий из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочные таблички, расположенные на корпусе преобразователя.

Пломбирование расходомеров не предусмотрено.

Нанесение знака поверки на расходомеры не предусмотрено.

Метмн

eV РАСХОДОМЕР ВИХРЕВОЙ METPAH-3S0M и миран-зэомххххххххххххххххххххх Зааадскрй »; ХХХХХХХХ Тег; ХХХХХХХХХХ

DW XXX; PN XX; Дпапанн ..ХХХХХ

U пит = ie ... ЭВ В; Ривпе = Вынйдный Ыт^ы: ХХХХХХХХХХХХХХХХХХХХ Тейп. сф. <jt-55 "С^+Т[>'О

'ч

[Ио

Место нанесения знака утверждения типа

АО "пг 'Метрен', Р1э«ия

Метран

„ 'ey РАСХОДОМЕР ВИХРЕВОЙ МЕТР и Метран-ЭЙОМ Заводонй №; ХХХХХХХХ Тег; ХХХХХХХХХХ

□М XXX; PN XX; Дпвпваон расхопрк XXX., JtXXXX м и ПИТ = 1В... Зе В; Рмакс = Вт Вымвдныв сигаапы:ХХХХХХХХХХХХХХХХХХХХХ 1 Ех Л НС Т5 еь Х; ЕАЭС RIU O-RU JOOOCXХХХХХ/ХХ -65 'С^Те^+Та ТС р. ПАННО ЦСВЭ

АО'ПГ "Метре*И, Россия '-У Дега изпотевления; XX.SOXX г.

_____________________________________________;________________________________________________________________________________________________>

О Дэтвнзпр

/■

Место нанесения заводского номера

Рисунок 2 - Общий вид маркировочной таблички

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Расходомер вихревой Метран-390М	-	1
Руководство по эксплуатации	13.5369.000.00 РЭ	1
Паспорт	13.5369.000.00 ПС	1
Примечание - Допускается поставлять один экземпляр руководства по эксплуатации на каждые 10 расходомеров, поставляемых в один адрес отгрузки.

Таблица 2 - Метрологические характеристики ________________Наименование характеристики Диапазон измерений объемного расхода¹, м³/ч: - жидкость

- газ, водяной пар

Значение

от 0,5 до 500

от 5 до 16000

Диапазон измерений массового расхода воды и насыщенного водяного пара, кг/ч_________________________________________________

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) 5 v, %²^{3 4}

- жидкость

________- газ, водяной пар________________________________________ Пределы допускаемой относительной погрешности измерений массового расхода (массы) воды⁵ и насыщенного водяного пара, % Пределы допускаемой приведенной погрешности воспроизведения токового выходного сигнала от 4 до 20 мА, % от диапазона воспроизведения:

- основной

от Qv . ■ Р до Qv ■ Р юн ^1Е£Я

±0,5; ±0,75; ±1,0; ±1,5

±0,75; ±1,0; ±1,5; ±2,0

±0,1

- дополнительной, вызванной изменением температуры окружающей среды от температуры (25±10) °С на каждые 10 °С

±0,1

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диаметр условного прохода, мм	от 15 до 300
Напряжение питания постоянного тока, В	от 16 до 36
Выходные сигналы	аналоговый (от 4 до 20 мА), частотно-импульсный (до 1ОООО Гц), hart, Modbus
Температура окружающей среды, °С	от -55 до +70
Температура измеряемой среды, °C	от -40 до +350
Избыточное давление измеряемой среды, МПа, не более	42,5
Габаритные размеры, мм, не более: - высота - ширина - толщина	850 410 770
Масса, кг, не более	1600
Средний срок службы, лет	15
Наработка на отказ, ч, не менее	150000
Маркировка взрывозащиты	1Ех db 11С Т5 Gb Х
