Номер по Госреестру СИ: 64613-16
64613-16 Расходомеры-счетчики вихревые
(8800)
Назначение средства измерений:
Расходомеры-счётчики вихревые 8800 (далее - расходомеры-счетчики) предназначены для измерения расхода и количества газа, водяного пара или жидкости.

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 2

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 3

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.07.2026
Номер записи - 155904
ID в реестре СИ - 378304
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
8800DD060SK3E2D1I8Q4YR, 8800DD040, 8800DD020, 8800DD, 8800D, 8800, исп. 8800DF, 8800, исп. 8800DF, 8800 DR030, 8800 DR020, 8800 DR, 8800 DF040, 8800 DF030, 8800 DF020, 8800 DF005, 8800 DF, 8800 (первичная поверка), 8800, -, Расходомер-счетчик вихревой 8800,
Производитель
Изготовитель - Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2222
Выдано извещений - 6
Кол-во периодических поверок - 528
Кол-во средств измерений - 578
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1015 от 2016.07.13 Об утверждении типов средств измерений
№2730 от 2017.12.06 О переоформлении свидетельства об утверждении типа средства измерений № 56629 "Теплосчетчики Метран-400" и внесении изменений в описание типа
№589 от 2021.04.27 О продлении срока действия утвержденных типов средств измерений
№857 от 2021.05.28 О внесении изменений в сведения об утвержденном типе средства измерений
№1685 от 2021.08.06 О внесении изменений в сведения об утвержденном типе средств измерений Система измерительно-управляющая установки №18 ООО «ЛУКОЙЛ-Волгограднефтепереработка»
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№2248 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2701 от 2023.12.14 Об утверждении типов средств измерений
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2734 от 2024.11.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2999 от 2024.12.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№524 от 2025.03.18 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Расходомеры-счетчики вихревые (8800)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
64613-16 Расходомеры-счетчики вихревые (8800) Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
57146-14 Расходомеры (Turbo Flow GFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
64613-16 Расходомеры-счетчики вихревые (8800) Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
68932-17 Расходомеры-счетчики жидкости ультразвуковые (НОТА-В) Общество с ограниченной ответственностью Научно-технический центр "Автоматизация (РОССИЯ измерения, инжиниринг" (ООО НТЦ "Автоматизация, измерения, инжиниринг"), г. Альметьевск, Республика Татарстан) |
Все средства измерений Общество с ограниченной ответственностью Научно-технический центр "Автоматизация
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
21968-11 09.09.2031 |
Термопреобразователи с унифицированным выходным сигналом , Метран-270, Метран-270-Ex Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
4 года |
58330-14 31.05.2029 |
Теплосчетчики, Метран-400 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
4 года |
64613-16 13.07.2026 |
Расходомеры-счетчики вихревые, 8800 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
4 года |
71393-18 01.06.2029 |
Счетчики-расходомеры массовые, Micro Motion Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет |
18375-08 06.09.2028 |
Датчики давления, Метран-55 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года - с аналоговым электронным преобразователем; 3 года - с микропроцессорным электронным преобразователем |
22307-09 17.05.2029 |
Калибраторы давления портативные, Метран 501-ПКД-Р Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
16098-09 17.05.2029 |
Преобразователи расхода вихреакустические, Метран-300ПР Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
4 года | |
39152-12 10.04.2027 |
Модули давления эталонные, Метран-518 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
31057-09 26.07.2029 |
Калибраторы давления пневматические, Метран-504 Воздух Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
42701-09 26.07.2029 |
Калибраторы давления пневматические, Метран-505 Воздух Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
85983-22 01.07.2027 |
Преобразователи термоэлектрические, 214С Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
87657-22 13.12.2027 |
Преобразователи измерительные, Метран-2700 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет |
89775-23 22.08.2028 |
Газоанализаторы, Метран АГ Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
89922-23 05.09.2028 |
Счетчики-расходомеры массовые, Метран-360М Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет - при измерении расхода жидкости; 4 года - при измерении расходагаза; 1 год - при измерении плотности жидкости |
90227-23 23.10.2028 |
Расходомеры электромагнитные, Метран-370М Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
5 лет |
92152-24 20.05.2029 |
Расходомеры вихревые, Метран-390М Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости |
92771-24 |
Микроманометр, ПМКМ-1 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
90990-24 15.01.2029 |
Уровнемеры, Метран-740 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
95219-25 15.04.2030 |
Уровнемеры, Метран-730 Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Расходомеры-счетчики жидкости ультразвуковые (НОТА-В)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 65 | 26 | 0 | 65 | 0 | 65 | 0 | 65 | ||
ООО "СНЭМА-СЕРВИС" (1479) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КРОНЕ-АВТОМАТИКА" (1522) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 105 | 31 | 0 | 105 | 0 | 105 | 0 | 105 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 15 | 6 | 9 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 1 | 7 | 0 | 7 | ||
Пермское ТПУ ООО "Инфраструктура ТК" (РОСС RU.0001.310340) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭНЕРГЕТИЧЕСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО «Промышленная группа «Метран» (RA.RU.311702) | 343 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Дальневосточный филиал ФГУП "ВНИИФТРИ" (75) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГИДРОДИНАМИКА" (RA.RU.312244) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (РОСС RU.0001.310325) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "СНГ" (RA.RU.312390) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ПГ "МЕТРАН" (RA.RU.311702) | 753 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 540 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 13 | 2 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
ООО "ЦСМ" (RA.RU.312904) | 30 | 0 | 30 | 1 | 30 | 0 | 30 | |||
ООО "ЭРИС" (RA.RU.310699) | 24 | 5 | 0 | 24 | 0 | 20 | 0 | 20 | ||
АО "ЦЭНКИ" (RA.RU.311727) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 79 | 3 | 0 | 79 | 0 | 79 | 0 | 79 | ||
ООО "УЛЬТРА-СТАНДАРТ" (RA.RU.314531) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 22 | 2 | 0 | 22 | 0 | 22 | 0 | 22 | ||
ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 13 | 11 | 2 | 1 | 0 | 0 | 0 | |||
ООО "НМОП" (RA.RU.311359) | 13 | 5 | 1 | 12 | 0 | 13 | 1 | 12 | ||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
ООО "СНГ" (RA.RU.312390) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
ООО "НПО "АПК" (RA.RU.312228) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "ПМ" (RA.RU.312573) | 6 | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 1 | 5 | 7 | 0 | 12 | 5 | 7 | |
ООО "НЦМ ИМ. Т.Н. ПРАХОВОЙ" (RA.RU.314030) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО НПП "ИМЦ" (RA.RU.314585) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 0 | 10 | 2 | 8 | 0 | 8 | ||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Расходомеры-счетчики жидкости ультразвуковые (НОТА-В)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
19077 | 16656 |
ФБУ НИЦ ПМ-Ростест Москва |
29250 | 16656 |
ФБУ НИЦ ПМ-Ростест Москва |
27100 | 16656 |
ФБУ НИЦ ПМ-Ростест Москва |
19600 | 16656 |
ФБУ НИЦ ПМ-Ростест Москва |
13950 | 16656 |
Программное обеспечение
Программное обеспечение расходомеров-счётчиков (далее - ПО) неизменяемое и насчитываемое.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
8800 HART |
8800 Foundation Fieldbus |
Номер версии (идентификационный номер) ПО |
Не ниже 5.2.5 |
Не ниже 9.1.4 |
Цифровой идентификатор ПО |
— |
— |
Алгоритм вычисления цифрового идентификатора ПО |
— |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Руководство по эксплуатации расходомеров-счётчиков вихревых 8800».
Поверка
осуществляется по документу МП 64613-16 «Расходомеры-счётчики вихревые 8800. Методика поверки» утвержденному ФГУП «ВНИИМС» 14 апреля 2016 года.
Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование |
Метрологические характеристики |
Установка поверочная для жидкостей |
Диапазон расходов, соответствующий или превышающий диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера |
Установка поверочная для газа |
Диапазон расходов, соответствующий или превышающий диапазон поверочных расходов поверяемого расходомера, с пределами относительной погрешности при измерении объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера |
Знак поверки наносится в свидетельство о поверке или в паспорт расходомера-счетчика.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам вихревым 8800ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
Техническая документация фирмы изготовителя «Rosemount Inc.», США.
ТУ 4213-072-51453097-2015 Расходомеры-счетчики вихревые 8800. Технические условия
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») 454003, Россия, г. Челябинск, Новоградский проспект, 15. ИНН 7448024720
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
Россия, 115054, г. Москва, ул. Дубининская, д. 53, стр. 5
тел. +7 (495) 995-95-59, факс +7 (495) 424-88-50, E-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Принцип действия расходомеров-счётчиков вихревых 8800 основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования вихрей, можно рассчитать среднюю скорость потока и пропорциональный ей объёмный расход среды.
Расходомеры-счётчики состоят из следующих функциональных блоков:
-
- тела обтекания, создающего вихревую дорожку;
-
- пьезоэлектрического сенсора воспринимающего изменения давления среды при прохождении вихря;
-
- электронного блока, выполняющего расчёт скорости и объёмного расхода (объёма) среды;
-
- встроенного индикатора (при наличии), отображающего рассчитанные величины.
Рассчитанные данные преобразуются в аналоговые (токовый, частотно-импульсный) или цифровые (по протоколам Hart, Foundation Fieldbus) выходные сигналы.
Расходомеры-счётчики имеют следующие исполнения:
-
- 8800DW - бесфланцевый;
-
- 8800DF - фланцевый;
-
- 8800DR - со встроенными коническими переходами (только фланцевого типа);
-
- 8800DD - сдвоенный (только фланцевого типа).
Расходомеры-счетчики имеют исполнение со встроенным в тело обтекания сенсором температуры (термопара тип-N).
Расходомеры-счётчики имеют общепромышленные и взрывобезопасные исполнения.
Взрывобезопасные исполнения расходомеров-счетчиков соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность расходомеров-счетчиков обеспечивается видами взрывозащиты взрывонепроницаемые оболочки "d", искробезопасная электрическая цепь «i», защита вида «n», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Электронный блок может монтироваться отдельно от первичного преобразователя, с которым соединяется кабелем.
Общий вид расходомеров-счетчиков представлен на рисунке 1.

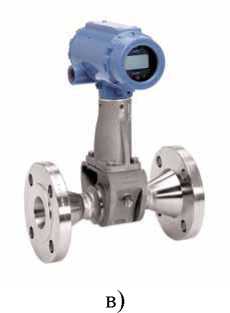

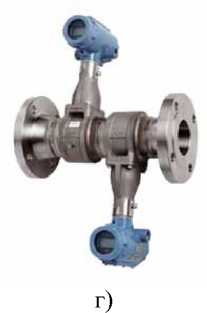

Рисунок 1- Расходомеры-счётчики вихревые 8800: а) исполнение DW, б) исполнение DF, в) исполнение DR, г) исполнение DD.
Таблица 3 -
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
2 |
3 |
4 |
Расходомер-счетчик вихревой |
В соответствии с заказом |
1 шт. | |
Паспорт |
- |
1 экз. | |
Руководство по эксплуатации |
В соответствии с заказом |
1 экз.* |
* Допускается прилагать 1 экз. на каждые 10 расходомеров-счетчиков, поставляемых в один адрес |
Методика поверки |
1 экз.* | ||
Комплект монтажных частей |
В соответствии с заказом |
В соотв. с заказом |
приведены в документе «Руководство по эксплуатации расходомеров-счётчиков вихревых 8800».
Метрологические характеристики расходомеров-счетчиков, включая показатели точности, приведены в таблице 2.
Таблица 2 -
Наименование параметра |
Значение |
Диаметр условный, Ду, мм |
от 15 до 300 |
Диапазоны расхода, Q: | |
- жидкость, м3/ч |
от 0,4 до 2002,0 |
- газ, м3/ч |
от 1,4 до 20016,0 |
- водяной пар, кг/ч |
от 5,8 до 355968,0 |
Наименование параметра |
Значение |
Пределы допускаемой относительной погрешности при измерении объёмного расхода в зависимости от числа Рейнольдса (Re), %
|
±0,651) ±1,02) ±1,0 ±1,35 ±2,0 ±6,0 |
Пределы допускаемой погрешности при измерении температуры среды встроенным датчиком температуры, °С - абсолютная погрешность, °C |
±1,2 или ±0,4% от показаний^ |
Пределы допускаемой относительной погрешности при измерении массового расхода насыщенного водяного пара, % |
±54) |
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования расхода в токовый выходной сигнал, % |
±0,025 |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования расхода в токовый выходной сигнал, вызванной изменением температуры окружающей среды от (25±5) °С до температуры в диапазоне от -50 °С до +85 °С, на каждые 10 °C, % |
±0,01 |
Выходной токовый сигнал, мА |
от 4 до 20 |
Частотно-импульсный выходной сигнал, кГц |
от 0 до 10 |
Цифровые выходные сигналы |
HART, Foundation Fieldbus, Wireless HART |
Степень защиты от воздействий окружающей среды |
IP66 |
Требования к длинам прямых участков для расходомеров-счётчиков вихревых 8800 |
10 Ду до 5 Ду после |
Потеря давления, кПа, не более |
45 |
Максимальное давление рабочей среды, МПа |
40 |
Температура измеряемой среды, °C |
от -200 до +427 (+4505)) |
Напряжение питания постоянного тока, В |
от 10,8 до 42,0 |
Потребляемая мощность, Вт, не более |
1 |
Габаритные размеры, мм |
от 102^247x130 до 686x774x585 |
Масса, кг |
от 3,3 до 305 |
Наименование параметра |
Значение |
Условия эксплуатации:
|
от -52 до +85 от -20 до +85 до 956) от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
15 |
|
