УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2024 г. № 2999

Регистрационный № 61401-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН

предназначены для измерений объема холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения, в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения.

Описание средства измерений

Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН состоят из турбины, червячного механизма с магнитной муфтой, расположенных в корпусе счетчика, и счетного механизма, герметично отделенных друг от друга. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объема.

Вода через входное отверстие поступает внутрь корпуса счетчика, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Число оборотов турбины пропорционально объему прошедшей через счетчик воды. Вращение турбины через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве счетчика.

Счетчики ВСХНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.

Для защиты от несанкционированного доступа к механизму счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСТН дополнительно устанавливается пломба на импульсный выход.

Счетчики воды турбинные ВСХН, ВСХНд предназначены для измерений объема холодной воды.

Счетчики воды турбинные ВСГН, ВСТН предназначены для измерений объема горячей воды.

Общий вид средства измерений представлен на рисунке 1.

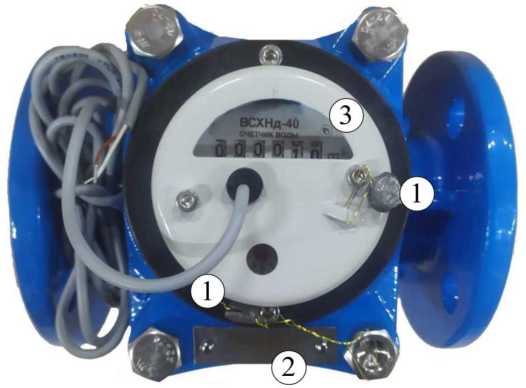

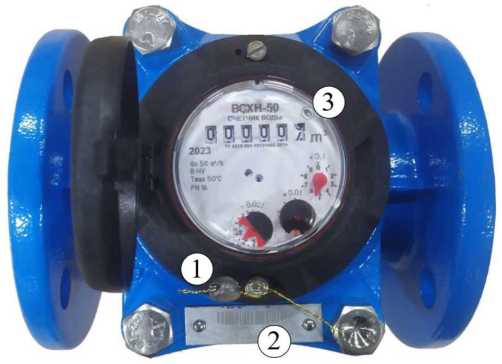

Места пломбировки от несанкционированного доступа обозначены цифрой 1 на рисунке 2. Знак поверки наносится на пломбы.

Заводской (серийный) номер наносится на маркировочной табличке в цифровом формате, любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также сохранность в течение всего срока эксплуатации, место нанесения обозначено цифрой 2 на рисунке 2.

Знак утверждения типа наносится на лицевую сторону счетного устройства счетчика фотохимическим методом, место нанесения обозначено цифрой 3 на рисунке 2.

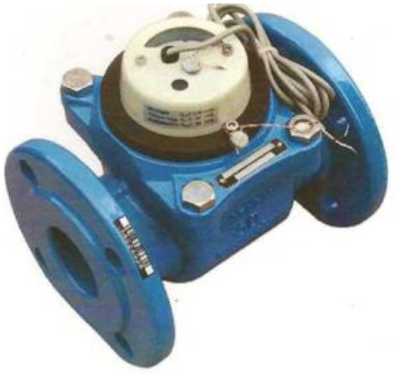

а) Счетчик воды турбинный ВСХН, на примере ВСХН-50

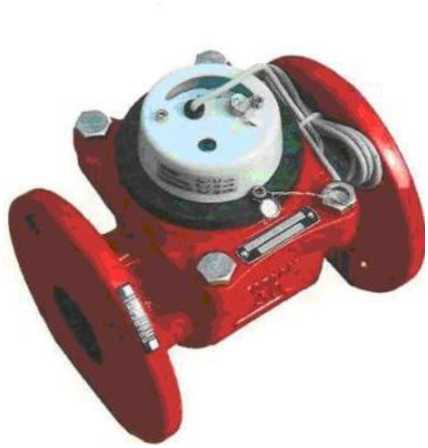

Рисунок 1 - Общий вид счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН

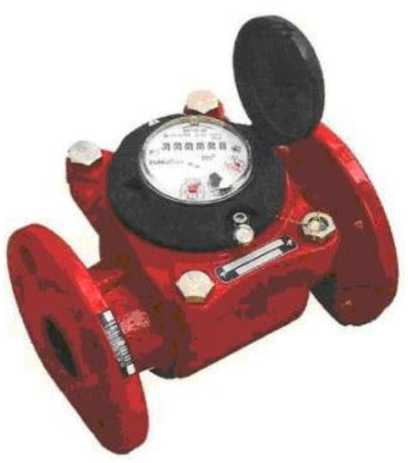

в) Счетчик воды турбинный ВСГН, на примере ВСГН-50

а) Счетчик воды турбинный ВСХН

б) Счетчик воды турбинный ВСХНд

Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические

Знак утверждения типа

наносят на счетное устройство фотохимическим методом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены п. 1.5 «Устройство и работа счетчика» руководства по эксплуатации РЭ 4213-201-18151455-2024.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ГОСТ 14167-83 Счетчики холодной воды турбинные. Технические требования;

ТУ 4213-201-18151455-2014 Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН. Технические условия.

Изготовители

Акционерное общество «Тепловодомер» (АО «Тепловодомер»)

ИНН 5029005378

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2

Тел./факс: (495) 150-38-16

E-mail: secret@teplovodomer.ru

Web-сайт: https://www.teplovodomer.ru

Общество с ограниченной ответственностью «Водомер» (ООО «Водомер») ИНН 5029217654

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

Тел./факс: (495) 407-06-94

E-mail: info@vodomer.su

Web-сайт: http://vodomer.su

Испытательный центр

Федеральное бюджетное учреждение «государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел.: (495) 544-00-00

Уникальный номер записи в реестре аккредитованных лиц RA.RU.310639.

в части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2024 г. № 2999

Регистрационный № 58618-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные ТК

Назначение средства измерений

Установки измерительные ТК (далее - УИ ТК) предназначены для автоматических измерений массы и объёма нефти, нефтепродуктов и других жидкостей (далее - продукта), параметров плотности, давления и температуры продукта при наливе в автомобильные цистерны, железнодорожные цистерны, танкеры и топливные баки (цистерны) транспортных средств, при бункеровке судов, при сливе продукта из автомобильных цистерн, железнодорожных цистерн и танкеров, при приёмке продукта из магистральных трубопроводов, а также при перекачке продукта на нефтебазах, нефтеперерабатывающих заводах и автозаправочных станциях.

Описание средства измерений

Принцип действия УИ ТК основан на прямом методе динамических измерений массы продукта с применением массового счётчика-расходомера. Измерение технологических параметров работы УИ ТК (плотности, давления и температуры продукта) зависит от комплектации УИ ТК и проводится с применением средств измерений утверждённого типа и программного обеспечения из состава УИ ТК.

УИ ТК включает в себя:

• - комплекс технологический (далее - КТ);

• - систему сбора, обработки информации и управления (далее - СОИ);

• - систему распределения электроэнергии (далее - СРЭ);

• - вспомогательное технологическое оборудование.

КТ монтируется на раме с каркасом и включает в себя:

• - технологические трубопроводы, запорную (краны шаровые, вентили, задвижки) и регулирующую арматуру (краны шаровые регулирующие с электрическим приводом или электромагнитные клапаны);

• - электронасосный агрегат (наличие и тип в зависимости от комплектации);

• - фильтр и газоотделитель, фильтр-газоотделитель (в зависимости от комплектации);

  в себя массовый счётчик-расходомер, линия может оснащаться манометром,

• - измерительную линию, включающую в зависимости от комплектации измерительная термометром, датчиками давления и температуры;

• - дренажную систему;

  (в зависимости от комплектации).

• - узел подключения поверочной установки

СОИ включает в себя:

• - отсчётное устройство «Топаз-106К1Е» или контроллер многофункциональный «Енисей» АО «Информтехтранс», РФ (в зависимости от комплектации);

• - автоматизированное рабочее место (далее - АРМ) оператора (наличие в зависимости от комплектации);

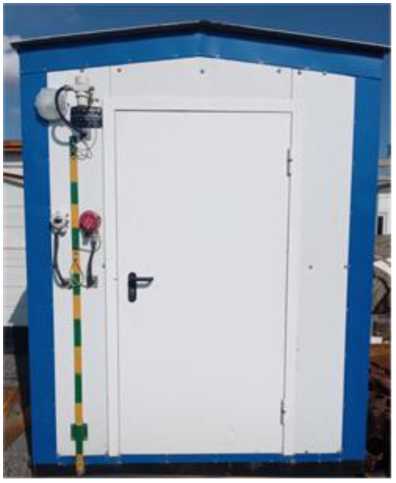

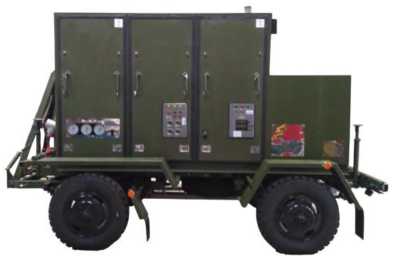

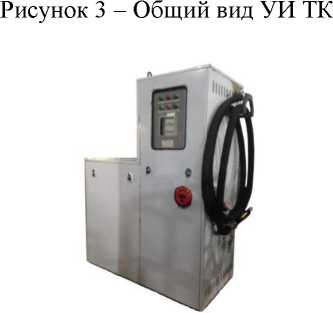

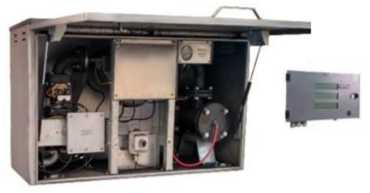

Общий вид УИ ТК представлен на рисунках 1 - 7.

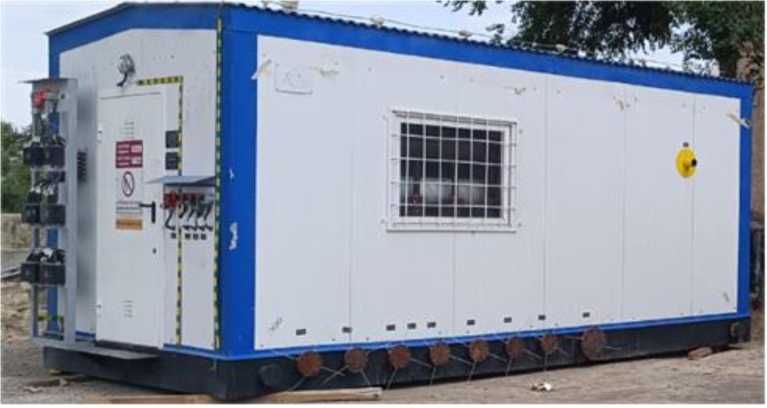

Рисунок 7 - Общий вид УИ ТК

УИ ТК предназначены для измерения метрологических и технологических параметров продукта (перечень параметров зависит от комплектации) при выполнении следующих технологических операций:

• 1. Налив продукта в автомобильные цистерны:

• - верхний налив через консоль верхнего налива;

• - нижний налив через консоль нижнего налива;

• - комбинированного верхнего и нижнего налива через консоль верхнего или нижнего налива.

• 2. Налив продукта в железнодорожные цистерны через консоль верхнего налива.

• 3. Слив продукта из автомобильных цистерн через сливной рукав или консоль в резервуары.

• 4. Слив продукта из железнодорожных цистерн через устройство нижнего слива в резервуары.

• 5. Перекачка продукта по трубопроводу между резервуарами и терминалами, слив продукта из танкера в резервуар, налив продукта из резервуара в танкер, бункеровка судов.

• 6. Налив продукта в топливные баки (цистерны) транспортных средств через кран раздаточный.

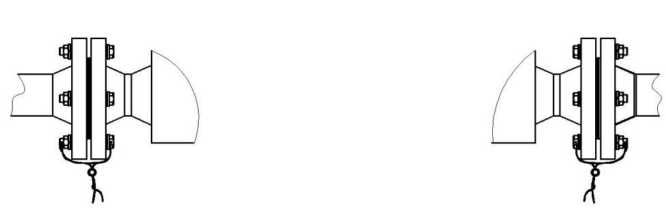

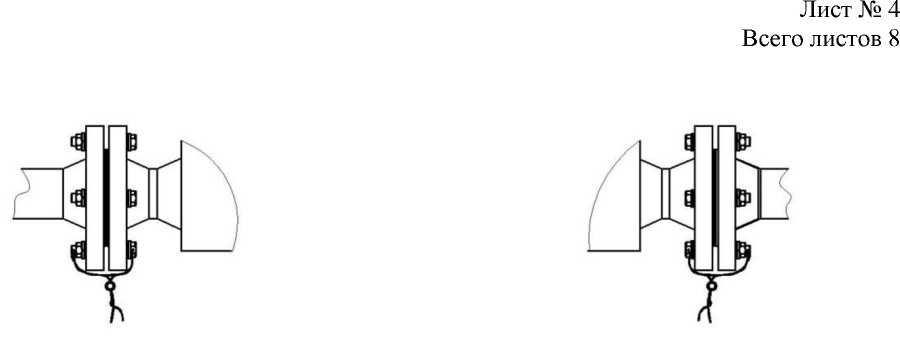

  Рисунок 8 - Схема пломбировки фланцев счётчиков-расходомеров массовых.




Рисунок 2 - Общий вид УИ ТК

Рисунок 1 - Общий вид УИ ТК

Рисунок 4 - Общий вид УИ ТК

Рисунок 5 - Общий вид УИ ТК

Рисунок 6 - Общий вид УИ ТК

Рисунок 9 - Схема пломбировки крышек датчиков температуры и давления.

Знак утверждения типа и заводской номер, состоящий из десяти цифр, наносятся на маркировочную табличку методом гравировки. Маркировочная табличка прикрепляется на корпус установки в доступном для просмотра месте.

ТУ 4213-008-17875317-2013

обозначение |

м7ч и 380 В Доза min ]м7ч Ртах 1,6 МПа

fottpL ср.

"С

221202QI г.

Рисунок 10 - Маркировочная табличка установок измерительных ТК

Программное обеспечение

Программное обеспечение (далее - ПО) УИ ТК обеспечивает приём, обработку, визуализацию информации от первичных преобразователей и внешних систем управления, а также управление исполнительными устройствами в соответствии с заложенным алгоритмом.

ПО УИ ТК подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО заносится в память отсчётного устройства «Топаз-106К1Е» или контроллера многофункционального «Енисей». В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 -

УИ ТК

Таблица 4 - Технические

УИ ТК

Таблица 5 - Показатели надёжности

Знак утверждения типа

наносится на маркировочную табличку, крепящуюся снаружи УИ ТК методом гравировки (металлографии, металлофото, шелкографии, наклейки), на титульном листе руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе п. 2.3.1 АПБЛ 2.950.100.00 РЭ «Установки измерительные ТК. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ТУ 4213-008-17875317-2013 «Установки измерительные ТК. Технические условия».

Изготовитель

Общество с объединение (ООО «НПО «КИПЭНЕРГО») ИНН 7728850133

Юридические адрес: 121351, г. Москва, ул. Коцюбинского, д. 4, стр. 3

Адреса мест осуществления деятельности:

107023, г. Москва, ул. Электрозаводская, д. 21, к. 41, эт. 3, ком. 12, 13 (внутренняя нумерация комнат № 5, № 6);

194044, г. Санкт-Петербург, ул. Чугунная, д. 20М

Тел.: +7 (495) 221-18-27

E-mail: info@npokipenergy.ru

Испытательный центр

Государственный центр испытаний средств измерений Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Тел./факс: (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № 30092-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2024 г. № 2999

Регистрационный № 58093-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные ТКМ

Назначение средства измерений

Колонки топливораздаточные ТКМ (далее - колонки) предназначены для измерений массы и объёма бензина, дизельного топлива и других нефтепродуктов (далее -нефтепродукты) при их отпуске в баки транспортных средств и другие ёмкости с учетом требований учётно-расчётных операций.

Описание средства измерений

Принцип действия колонок основан на прямом методе динамических измерений массы нефтепродукта с применением массовых счётчиков-расходомеров (далее - счётчики-расходомеры).

После задания дозы нефтепродукта оператором или потребителем на встроенном в колонку терминале управления отпуском нефтепродукта, либо оператором дистанционно с автоматизированного рабочего места колонка осуществляет подачу нефтепродукта из резервуара или цистерны с помощью насосного блока на счётчик-расходомер массовый колонки с последующим измерением и индикацией массы или объёма отпущенной дозы нефтепродукта. Перед каждой выдачей нефтепродукта показание разового учёта автоматически обнуляется. При работе в режиме ручного управления автоматически прекращается подача нефтепродукта после выдачи требуемой дозы, установленной задающим устройством.

Колонки состоят из следующих основных функциональных элементов:

• - блока индикации и управления;

• - гидравлической системы.

В составе блока индикации и управления (далее - БИУ) применяются: блок управления серии «Топаз-306» производства ООО «Топаз-сервис», Российская Федерация или контроллер многофункциональный «Енисей» производства АО «Информтехтранс», Российская Федерация;

БИУ обеспечивает:

• - сбор информации об измерениях;

• - отображение информации об объёме заданной и отпущенной дозы нефтепродукта, а также об её общей стоимости и цене за единицу измерения;

• - накопление суммарных данных об измеренном количестве нефтепродукта;

• - передачу результатов измерений в систему управления колонки и в информационную систему учёта и управления отпуском нефтепродукта, установленную на объекте нефтепродуктообеспечения;

• - управление режимом выдачи;

• - отключение выдачи нефтепродукта при возникновении аварийной ситуации.

Гидравлическая система включает в себя:

• - счётчик-расходомер массовый;

• - электромагнитный клапан;

• - фильтр с тонкостью фильтрации 20, 60 или 80 мкм (в зависимости от комплектации);

• - насосный блок;

• - раздаточные рукава с раздаточными кранами.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

• - системой электронной юстировки;

• - клавиатурой и считывателем контактных и бесконтактных пластиковых карт;

• - устройством отбора паров из топливного бака транспортного средства при его заправке;

• - устройством подтяжки раздаточного рукава с раздаточным краном;

• - системой электрообогрева;

• - мультимедийным оборудованием;

• - выносным терминалом управления отпуском нефтепродукта.

Схема обозначения колонки при заказе и в документации:

Колонка топливораздаточная ТКХ1-Х2Х3-Х4Х5-Х6Х7, где:

• - Х1 - тип измерительного устройства:

М - счётчик-расходомер массовый;

• - Х2 - конструктивная модель колонки: прямоугольном корпусе с одним раздаточным рукавом; прямоугольном корпусе с двумя раздаточными рукавами; корпусе L-типа;

  • 1

  • 2

  • 3

  • 4

корпусе H-типа;

• - Х3 - номинальный расход нефтепродукта колонки:

50 - колонка с номинальным расходом 50 л/мин;

80 - колонка с номинальным расходом 80 л/мин;

130 - колонка с номинальным расходом 130 л/мин; 50/80 - колонка с номинальным расходом 50 и 80 л/мин; 50/130 - колонка с номинальным расходом 50 и 130 л/мин; 50/80/130 - колонка с номинальным расходом 50, 80 и 130 л/мин;

• - Х4 - количество раздаточных рукавов (от 1 до 10);

• - Х5 - количество выдаваемых марок нефтепродуктов (от 1 до 5);

• - Х6 - исполнение сборочных единиц:

0 - встроенный насосный моноблок;

• 1 - подача нефтепродукта погружным или выносным насосом;

• 2 - раздельное размещение функциональных блоков;

• - Х7 - тип гидравлической системы (определяется заказом).




  б) ТРК ТКМ-1Хз-11-ХбХ7



  а) ТРК ТКМ-1Хз-11-ХбХ7



  г) ТРК ТКМ-3Х3-21-Х6Х7



  д) ТРК ТКМ-3Х3-63-Х6Х7

  в) ТРК ТКМ-2Хз-21-ХбХ7



  е) ТРК ТКМ-3Х3-63-Х6Х7

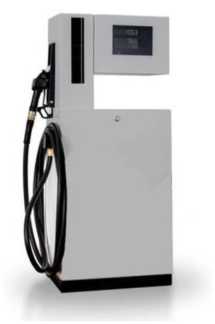

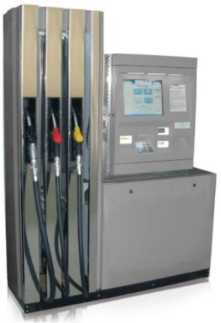

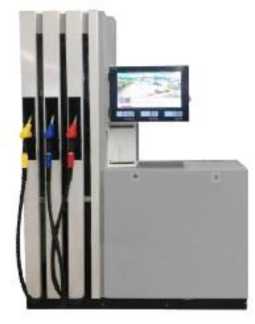

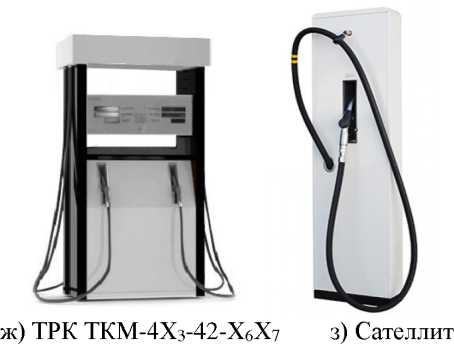

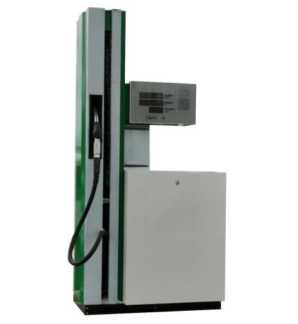

  Рисунок 1 - Общие виды колонок



  и) ТРК ТКМ-1Х3-11-Х6Х7

Для исключения возможности изменения измерительной информации счётчик-расходомер, блок управления «Топаз-306» и контроллер многофункциональный «Енисей» пломбируются в соответствии с рисунками 2, 3, 4.

Рисунок 2 - Схема пломбирования фланцев счётчиков-расходомеров

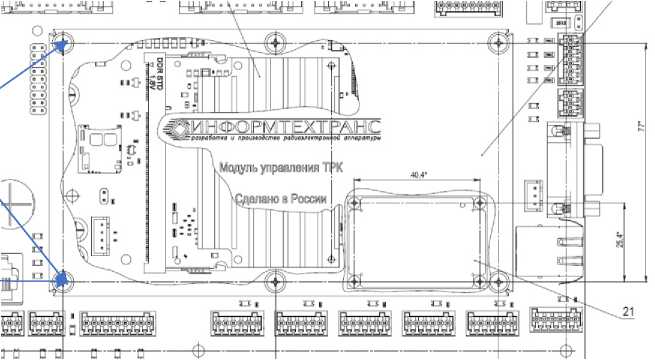

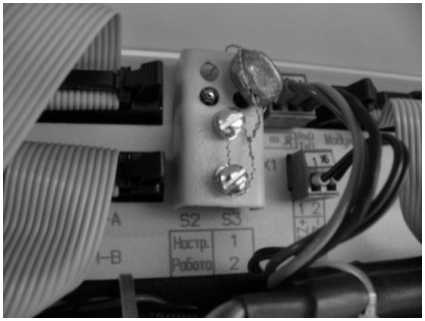

Рисунок 3 - Пломбировка фиксирующей планки блока управления «Топаз-306»

Рисунок 4 - Пломбировка контроллера многофункционального «Енисей» - на винтах крепления крышки

Пример маркировочной таблички приведён на рисунке 5.

ООО "НПО'КИПЭНЕРГО"

121351, г.Москва ул.Коцюбинского, д.4

тел.: (495)221-18-27 e-mail: infe@ripekiperiergy.ru

Колонка топливораздаточная ТКМ

ТУ 4213-011-17В75317-2013 обозначение

Оном I I ДМ/мин (Л/мин) Доза mini ji(ki1

Рисунок 5 - Маркировочная табличка

Программное обеспечение

Колонки имеют встроенное программное обеспечение (далее - ПО), которое устанавливается предприятием изготовителем в БИУ. Данное ПО обеспечивает:

• - сбор информации от средств измерений, входящих в состав колонки;

• - накопление и хранение в суммарном виде информации об измеренном количестве нефтепродукта;

• - формирование отчётов;

• - информационное взаимодействие по проводным и/или беспроводным каналам передачи данных с автоматизированной системой управления объекта нефтепродуктообеспечения, на котором установлены колонки;

• -  управление процессом измерений, передачу результатов измерений и телеметрической информации о состоянии колонки по проводным и/или беспроводным каналам передачи данных в информационную систему организации, эксплуатирующую колонки.

ПО незначимое.

«Топаз-306»

получения и передачи измерительных данных, обеспечения безопасности и управления колонкой. ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.

Метрологически незначимое ПО используется для визуализации информации, накопления и хранения архивов, осуществления информационного обмена колонок с внешними информационными системами.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится на маркировочные таблички колонки методом гравировки (металлографии, металлофото, шелкографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений

изложены в п. 2.3.1 документа «Колонка топливораздаточная ТКМ-Х2Х3-Х4Х5-Х6Х7.

Руководство по эксплуатации» АПБЛ 2.833.300.00 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.3.4);

ТУ 4213-011-17875317-2013 «Колонки топливораздаточные ТК. Технические условия».

Изготовитель

Общество с объединение (ООО «НПО «КИПЭНЕРГО»)

ИНН: 7728850133 Юридический адрес: 121351, г. Москва, вн. тер. г. муниципальный округ Кунцево, ул. Коцюбинского, д. 4, стр. 3

Адреса мест осуществления деятельности:

107023, г. Москва, ул. Электрозаводская, д. 21, к. 41, эт. 3, ком. 12, 13 (внутренняя нумерация комнат № 5, № 6);

194044, г. Санкт-Петербург, ул. Чугунная, д. 20М;

347360, г. Волгодонск, ул.7-я Заводская, д. 56;

390042, г. Рязань, ул. Прижелезнодорожная, д. 10, помещ. Н8 Тел.: +7 (495) 221-18-27,

E-mail: info@npokipenergy.ru

Испытательный центр

Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ» (ГЦИ СИ ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Тел./факс: (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № 30092-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru, E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2024 г. № 2999

Регистрационный № 67165-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «Спутник-Массомер НТ.1»

Назначение средства измерений

Установки измерительные Спутник-Массомер НТ.1 (далее - установки) предназначены для измерений массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды (нефти), измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям.

Описание средства измерений

Принцип действия установок основан на измерениях массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости за вычетом воды, объема и объемного расхода свободного нефтяного газа, приведенного к стандартным условиям, после разделения в сепараторе.

Установки состоят из блока контроля и управления (далее - БКУ) и блока технологического (далее - БТ).

Установки могут изготавливаться как в стационарном, так и в мобильном варианте исполнения, рассчитанном для подключения одной скважины. При изготовлении установок в мобильном варианте, блок БТ (вариант исполнения установок для подключения одной скважины) и блок БКУ устанавливаются в кузове прицепа или автомобиля, либо на шасси прицепа или автомобиля.

В состав БКУ входят силовой шкаф, блок измерений и обработки информации (далее - БИОИ). В варианте исполнения стационарной установки для подключения одной скважины БИОИ во взрывозащищенном исполнении может устанавливаться в БТ.

В состав БТ, в зависимости от исполнения, входят средства измерений (далее - СИ): счетчики- расходомеры массы и массового расхода жидкости и газа, датчики давления, температуры, загазованности, пожарной сигнализации и оборудование: защита от несанкционированного доступа, емкость сепарационная (далее — ЕС) или трубный сепаратор (далее - ТС), переключающие и регулирующие устройства, трубопроводы с запорной и регулирующей арматурой.

В зависимости от конструкции, комплектации средствами измерений и оборудованием установки выпускаются в следующих исполнениях:

• - исполнение 1 - с массовым счетчиком-расходомером жидкости, поточным влагомером в жидкостной линии и массовым счетчиком-расходомером газа в газовой линии;

• - исполнение 2 - с массовым счетчиком-расходомером жидкости, без поточного влагомера в жидкостной линии и массовым счетчиком-расходомером газа в газовой линии;

• - исполнение 3 - с массовым счетчиком-расходомером жидкости, поточным влагомером

в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;

• - исполнение 4 - с массовым счетчиком-расходомером жидкости, без поточного влагомера в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;

• - исполнение 5 - с объемным счетчиком-расходомером жидкости и поточным плотномером жидкости в жидкостной линии и объемным счетчиком-расходомером газа в газовой линии;

• - исполнение 6 - с массовым счетчиком-расходомером жидкости/газа или с объемным счетчиком-расходомером жидкости/газа и поточным плотномером жидкости на общей измерительной линии жидкости/газа;

ИУ могут изготавливаться как в стационарном, так и в мобильном варианте исполнения, рассчитанном для подключения одной скважины.

Установки в разных исполнениях измеряют массу и массовый расход жидкости, массу и массового расход жидкости за вычетом воды, объем и объемный расход газа, приведенные к стандартным условиям в автоматическом режиме с учетом:

• - введенных в программу БИОИ значений плотности воды и нефти, измеренных стандартизованными методами или по аттестованным методикам измерений в лабораторных условиях;

• - поправок на давление и температуру рабочей среды;

• - газосодержания рабочей среды;

Перечень основных СИ, которыми комплектуются исполнения установок, приведен в таблице 1. Средства измерений, входящие в состав установки, определяются на основании требований опросного листа на установку или технического задания заказчика.

Таблица 1 - Перечень основных СИ, которыми комплектуются модификации исполнений установок.

Вспомогательные СИ давления и температуры, применяемые в составе установок, могут быть любого типа, внесенные в Федеральный информационный фонд по обеспечению единства измерений, имеющие метрологические и технические характеристики, отвечающие требованиям:

• - измерительные преобразователи давления, с диапазоном измерения (0-25,0) МПа и пределами допускаемой приведенной погрешности не более ± 0,5 %, аналоговый токовый выходной сигнал;

• - манометры показывающие с диапазоном измерений (0-25) МПа, кл.т. не ниже 1,5;

• - измерительные преобразователи температуры, с диапазоном измерений (0-100) °С и пределами допускаемой абсолютной погрешности не более ± 0,5 °С, аналоговый токовый выходной сигнал;

• - термометры показывающие с диапазоном измерений (0-100) °С, абсолютная погрешность ±0,5 °С.

Заводской номер установок наносится на фирменные металлические таблички, которые крепятся снаружи на стенке блока технологического и блока контроля управления, методом лазерной маркировки, обеспечивающим его сохранность на весь период эксплуатации установок. Формат нанесения заводского номера - цифровой. Пломбирование установок не предусмотрено. Средства измерений, находящиеся в составе установок, подлежат пломбированию в соответствии с их описанием типа.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Установки измерительные «Спутник-Массомер НТ.1» Внешний вид блока технологического (БТ)

Рисунок 2 - Установки измерительные «Спутник-Массомер НТ1». Внешний вид БКУ многоскважинной установки

Программное обеспечение

Программное обеспечение (далее - ПО) для установок состоит из программно-технического комплекса «Мега», комплекса многофункционального программно-технического «Инфолук», МПТК «Орбита», систем управления модульных B&R X20, модулей измерительно-вычислительных МССхх и т.д. (см. таблицу 2).

Уровень защиты программного обеспечения «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных. ПО на метрологические характеристики установок влияние не оказывает.

Идентификационные данные программного обеспечения (далее - ПО) установок

приведены в таблице 2.

Таблица 2 -

обеспечения

данные

таблицы 2

Продолжение таблицы 2

• * - хх соответствует исполнению модуля в Идентификационном наименовании ПО

• * - принимает значение от 1 до 99 в номере версии.

Метрологические и технические характеристики

Метрологические, основные технические характеристики и показатели надежности установок приведены в таблицах 3, 4 и 5.

Таблица 3 -

Таблица 4 - Основные технические

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится в левом верхнем углу титульных листов технических условий, руководства по эксплуатации и паспорта установок типографским способом, на таблички блока технологического, блока контроля и управления - методом аппликации или шелкографией.

Комплектность средства измерений

Таблица 6 - Комплектность

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных «СПУТНИК-МАССОМЕР НТ.1», утвержденном ВНИИР - филиалом ФГУП «ВНИИМ им. Д. И. Менделеева» от «10» июля 2024 года (свидетельство об аттестации МИ № RA.RU.313391/5509-24 от 10.07.2024).

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

ГОСТ Р 8.1016-2022 «Государственная система обеспечения единства измерений. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;

ТУ 3667-007-77852729-2016 Технические условия «Установки измерительные «Спутник-Массомер НТ.1».

Изготовитель

Общество с ограниченной ответственностью Инженерно-производственное предприятие «Новые технологии» (ООО ИПП «Новые Технологии»)

ИНН 0274106520

Юридический адрес: 450106, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 114

Адрес места осуществления деятельности: 450019, Республика Башкортостан, г. Уфа, ул. Благоварская, д.16, к. 2

Телефон: 8 (347) 293-93-33

E-mail: nt@tech-new.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

Измерение сопротивления термометра осуществляется по четырех проводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.

Исполнения термометров ПТСВ различаются конструкцией (стержневые, кабельные, капсульные, Г-образные), метрологическими характеристиками и габаритными размерами.

По устойчивости к климатическим воздействиям термометры соответствуют виду климатического исполнения УХЛ4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации термометры соответствуют группе исполнения N3 по ГОСТ Р 52931-2008.

Маркировка термометров выполнена фотохимическим способом на самоклеящейся стойкой к стиранию наклейке или методом гравировки, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение ПТСВ; заводской номер в формате не менее 2 арабских цифр по принятой нумерации предприятия-изготовителя и другие параметры. Год изготовления может указываться на упаковке.

Нанесение знака поверки на термометр не предусмотрено.

Общий вид средства измерений представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

ПТСВ-1-2, ПТСВ-1-3, ПТСВ-3-3, ПТСВ-4-2, ПТСВ-4-3, ПТСВ-5-3

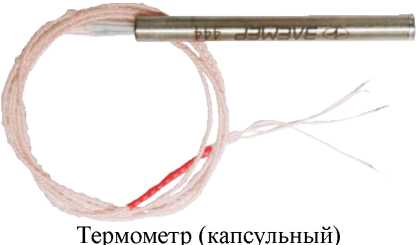

Термометр (кабельный)

ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3,

ПТСВ-6Км-3

ПТСВ-2-2, ПТСВ-2-3, ПТСВ-6м-3, ПТСВ-7м-2, ПТСВ-7м-3

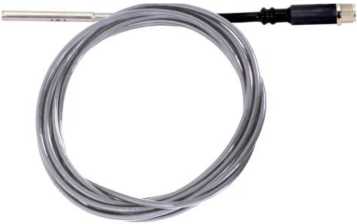

Термометр ПТСВ-8-3

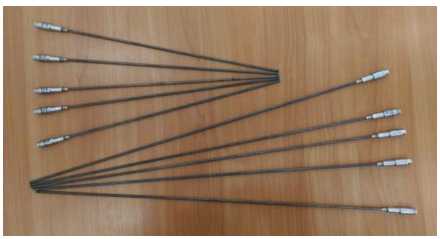

Рисунок 1 - Общий вид термометров

Термометр ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3

Рисунок 2 - Общий вид маркировки термометра

Метрологические и технические характеристики

Таблица 1 - Диапазон измерений, доверительная погрешность при доверительной вероятности 0,95, разряд по ГПС

Таблица 2 - Относительное

ПТСВ

!, номинальное

Таблица 3 - Основные технические характеристики

Таблица 4 -

и масса ПТСВ

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации НКГЖ.408717.003РЭ «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ», раздел 8.

Государственная поверочная схема для средств измерений утвержденная приказом Федерального агентства по техническому и метрологии от 19 ноября 2024 г. № 2712 (ч. 1, 2);

Технические условия ТУ 4211-041-13282997-02 «Термометры платиновые вибропрочные эталонные ПТСВ».

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Юридический адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1

Адреса мест осуществления деятельности:

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1;

124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2

Тел: (495) 925-51-47 Факс: (499) 710-00-01

E-mail: elemer@elemer.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГСИ СИ ФГУП «ВНИИФТРИ») Адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево Телефон/факс (495) 744-81-12

Е-mail: off'ice@vniiftri

Уникальный номер в реестре аккредитованных лиц № 30002-08.

в части вносимых изменений

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

¹

Интерполяция и экстраполяция значений погрешности в диапазоне температуры -линейная.

²

При поверке ПТСВ может использоваться тройная точка ртути (-38,84 °С)

³

Измерительный ток 1,0±0,1 мА
